ABB变频控制柜外形尺寸图

时间：2012-9-14 来源：浙江扬子江泵业有限公司

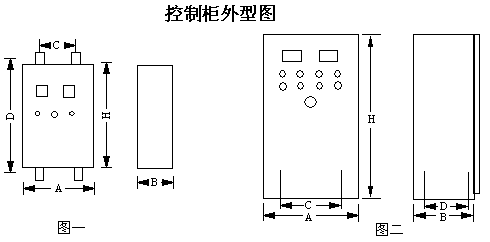

安装与外形尺寸

一、变频调速控制柜适用范围

变频调速控制柜用于电力、冶金、煤炭、建材等行业及其他各个领域动力设备的控制。

二、变频调速控制柜特点

1、变频调速控制柜采用高性能进口变频调速器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量，多恒压变量，变压变量多种控制方式，多种启停方式，压力稳定，精度≤±1%；

2、节能效果显著，节能率一般可达20%～50%；

3、微机控制对多台泵均实现变频软起动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命，提高系统的稳定性和减小对电网的冲击。

4、设备中多台泵可实现循环起动运行，可以均衡各泵的工作量进一步延长泵寿命；

5、微机控制器功能强大，系统设计配置灵活，可根据需求设定多达6台主泵及2台附属小泵的控制系统；

6、适用于高低压的各个电压等级。

三、变频调速控制柜主要性能

1、变频调速控制柜具有完善的故障自检和自处理功能。

2、对过压、欠压、过流、过载、缺相、短路、过热和变频器故障

均能自行诊断。

3、及时发出声光信号，并能存储异常状态的情况，以便检修分析；

4、全数字智能化微机控制，可根据具体情况修改运行参数；

5、变频调速控制柜可根据用户的需要增加各种功能：

ａ设置多组水位控制接口，可以同时控制几路水位信号，具有断水保护功能。

ｂ设置定时起停程序

ｃ预留远程控制接口，实现设备的中心监控管理（用户可选）

ｄ配置先进的人机界面（用户可选）

四、变频调速控制柜选型

P表示生活用C表示空调用X表示消防用XP表示消防喷淋用GP表示工业高压变频专用
