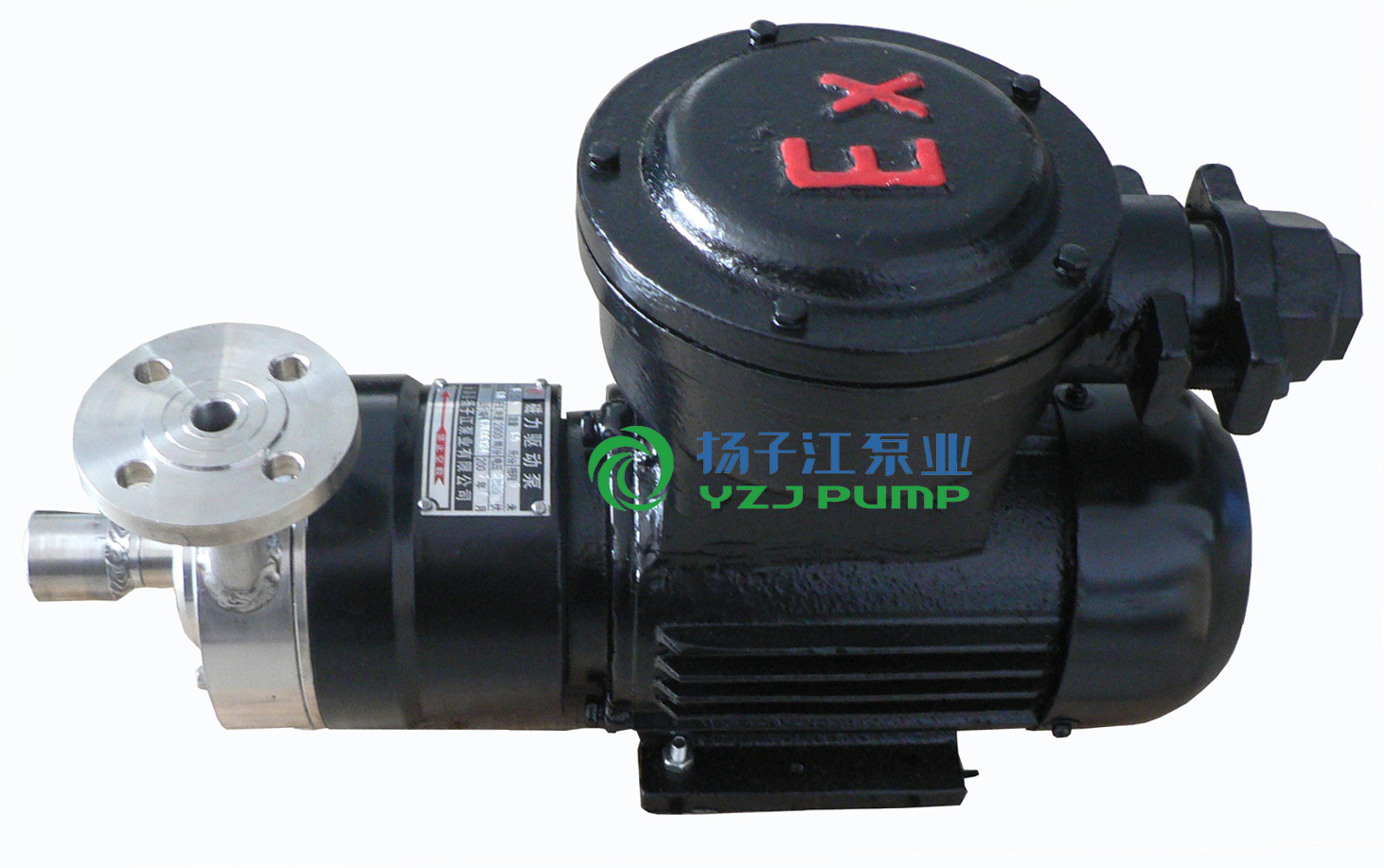

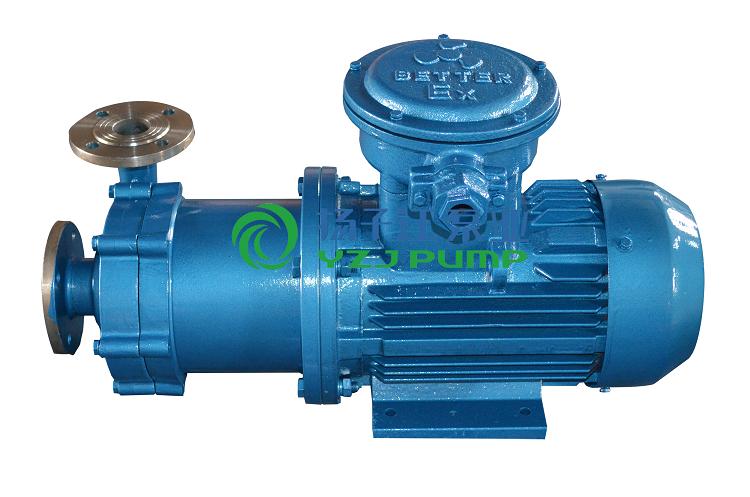

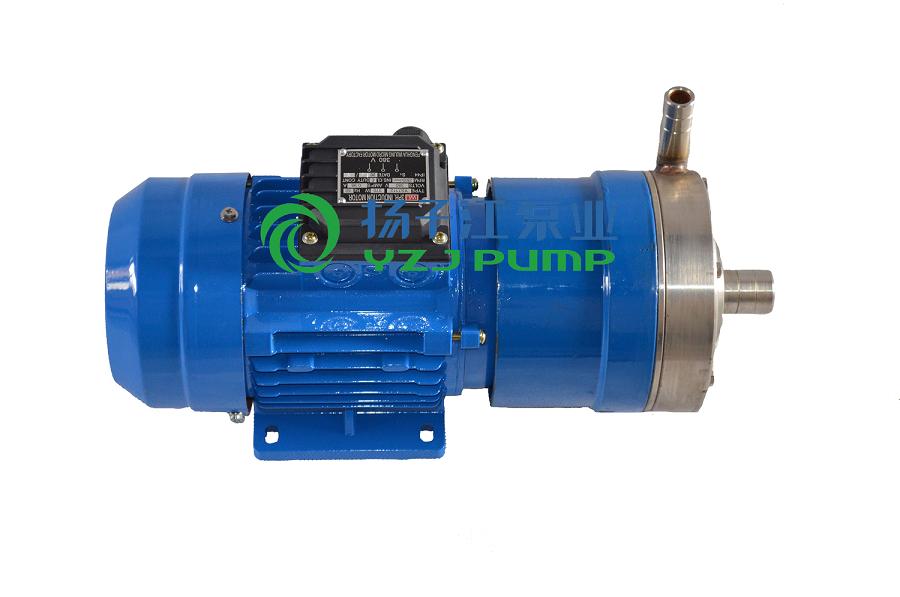

CQ型防爆不锈钢磁力泵
目录
不锈钢磁力泵产品概述
CQ型不锈钢磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
不锈钢磁力泵主要特点
磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
不锈钢磁力泵产品用途
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。
不锈钢磁力泵型号意义
不锈钢磁力泵性能参数表
型 号 |
口径 |
流量 (m3/h) |
扬程 (m) |
电机功率 (kW) |
电 压 (V) |
材质 |
|
进口(mm) |
出口(mm) |
||||||
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
不 锈 钢 |
16CQ-8 |
16 |
12 |
1.8 |
8 |
0.18 |
220/380 |
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
25CQ-15 |
25 |
20 |
5.4 |
15 |
1.1 |
380 |
|
32CQ-15 |
32 |
25 |
6.5 |
15 |
1.1 |
380 |
|
32CQ-25 |
32 |
25 |
4.8 |
25 |
1.1 |
380 |
|
40CQ-20 |
40 |
32 |
10 |
20 |
2.2 |
380 |
|
40CQ-32 |
40 |
32 |
11.5 |
32 |
4 |
380 |
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
65CQ-32 |
65 |
50 |
25 |
32 |
7.5 |
380 |
|
80CQ-32 |
80 |
65 |
50 |
32 |
11 |
380 |
|
50CQ-50 |
80 |
65 |
50 |
50 |
15 |
380 |
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
|
注:表中16CQ-8---100CQ-50都可配防爆电机 |

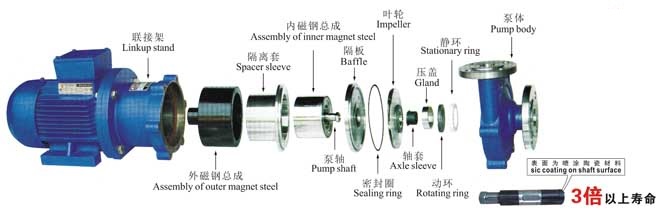

不锈钢磁力泵结构简图

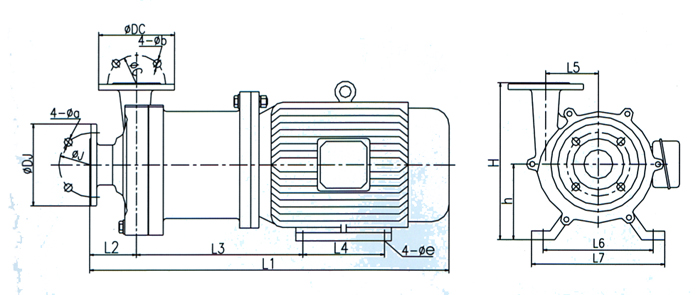

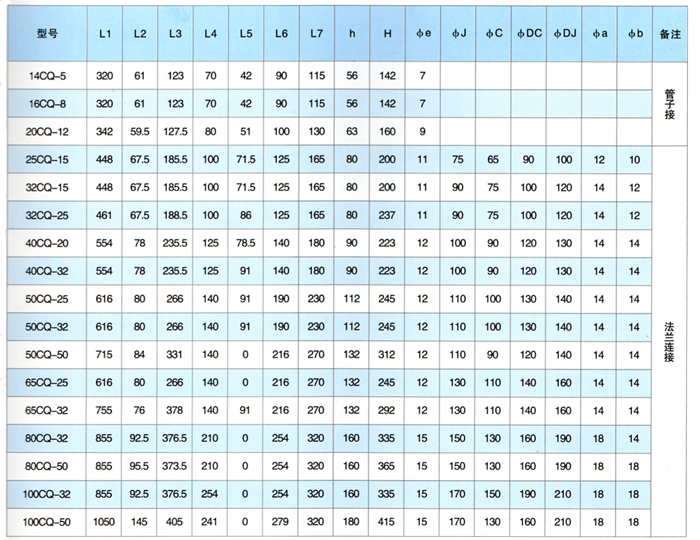

不锈钢磁力泵安装尺寸表
不锈钢磁力泵安装尺寸表
特性曲线图
不锈钢磁力泵安装和使用
1.磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2.当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备底阀。
3.泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6.泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
使用注意事项
1.因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒.需加磁性过滤器。3.泵在使用中环境溫度应小于40℃ ,电机溫升不得超过75℃ 。
5.对于输送液为易沉淀结晶的介质,使用后应及吋清洗,排净泵内积液。
6.磁力泵运行500小时后,应拆检轴承和端面动环的磨损惰况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时,应更换轴承和轴向动环。
故障与排除
故障形式 |
产生原因 |
排除方法 |
泵不出水 |
水泵反转 逬水管道漏气 泵腔蓄水太少 电压太高,启动时联轴器打滑 吸程太高 |
改变电机接线 社绝漏气 增加蓄水量 调正电压 降低泵安装位置 |
流量不足 |
吸入管径太小 叶轮流道阻塞 扬程过高 转速太低 |
调换进水管 清洗叶轮 开大出水阀 恢夏额定转速 |
扬程过低 |
流量过大 转速太低 |
关小出水阀 恢复额定转速 |
矂音太大 |
轴严重磨损 轴套严重磨损 驱动磁钢杯与隔离套接触 |
更换泵轴 更换轴套 拆除泵头重新组装 |
漏 液 |
0型密封圏损坏 |
更换0型密封圏 |
材料耐腐蚀性能(供参考)
介质名称 |
浓度 % |
聚丙烯 |
浓度 % |
ABC |
||
25℃ |
50℃ |
20℃ |
60℃ |
|||
硫 酸 |
60 |
√ |
|
|
√ |
× |
硝 酸 |
25 |
√ |
|
|
√ |
O |
盐 酸 |
<36 |
√ |
|
|
√ |
√ |
氟氟酸 |
35 |
√ |
|
|
√ |
× |
醋酸 |
<80 |
√ |
|
|
√ |
O |
氢氧化钠 |
100 |
√ |
|
|
√ |
√ |
重铬酸钾 |
25 |
√ |
|
|
√ |
√ |
溴水 |
|
√ |
|
|
O |
× |
乙醇 |
|
√ |
|
|
√ |
√ |
丙酮 |
|
× |
|
|
O |
|
四氯乙烷 |
|
O |
|
|
O |
× |
氟利昂22 |
|
√ |
|
|
O |
O |
漂白液 |
CL13% |
√ |
|
|
O |
O |
电镀液 |
|
√ |
|
|
O |
× |
照相液 |
|
√ |
|
|
√ |
√ |
介质名称 |
浓度 |
不锈钢 |
浓度 |
陶瓷 |
||
% |
25℃ |
50℃ |
% |
25℃ |
80℃ |
|
硫酸 |
<5 |
√ |
X |
|
V |
V |
硝酸 |
7070 |
V |
√ |
|
V |
V |
盐酸 |
|
X |
|
|
V |
V |
氟氟酸 |
|
X |
|
0~100 |
X |
|
醋酸 |
<20 |
√ |
√ |
|
V |
V |
氢氧化钠 |
70 |
√ |
√ |
|
0 |
X |
重铬酸钾 |
40~60 |
V |
V |
10~20 |
V |
V |
溴水 |
|
0 |
|
|
V |
V |
乙醇 |
|
V |
√ |
|
V |
V |
丙酮 |
|
V |
V |
|
V |
|
四氯乙烷 |
50 |
V |
V |
|
V |
V |
氟利昂22 |
|
V |
|
|
V |
V |
漂白液 |
C112% |
X |
|
|
V |
V |
电镀液 |
|
|
|
|
V |
V |
照相液 |
|
V |
|
|
V |
V |
符号说明:V -优良. V -良好,0-可用.但腐蚀明显X -腐蚀严重,不适用。
