QDL轻型多级离心泵|轻型多级泵
  • QDL轻型多级离心泵|轻型多级泵
  • QDL轻型多级离心泵|轻型多级泵
  • QDL轻型多级离心泵|轻型多级泵
  • QDL轻型多级离心泵|轻型多级泵

QDL轻型多级离心泵|轻型多级泵

冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;

液体温度:-15℃至+120℃

环境温度:高+40℃

小入口压力:根据NPSH曲线+小安全扬程量0.5米水头。

目录

轻型多级泵概述

QDL轻型多级离心泵主要零部件如叶轮、导流器、泵轴、外圆筒用不锈钢制造,QDL(N)系列所有过流部件均为不锈钢制造,具有良好的耐腐蚀性能,采用硬质合金轴承及机械密封,刚性联轴器传动,具有体积小、重量轻、抗腐蚀、振动小、噪音低、占地面积小、使用寿命长,外形美观等特点,特别是高效、节能等优点。

轻型多级泵工作条件

冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;

液体温度:-15℃至+120℃

环境温度:高+40℃

小入口压力:根据NPSH曲线+小安全扬程量0.5米水头。

轻型多级泵应用范围

普通型适合于液体传输,冷热清洁水、软化水的循环和增压。不锈钢型泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。

轻型多级泵典型应用

市政供水及增压,工业循环系统及加工系统, 锅炉给水及冷凝液系统,家庭供水,环保水处理,渗透分析系统,农业灌溉及脱水,工业厂房清洗及各种清洗工作(其它)许多专门用途

轻型多级泵型号意义

CDLF2轻型多级离心泵型号参数

当额定流值为2(m3/h)时,泵进出口径为,法兰型:PN25/DN25;管螺纹型:R1=1有1/4。流量范围:0.8~3.4(m3/h);扬程范围:8.5~239(m);功率范围:0.37~3(kw)。

型号 配用电机(kw) Q(m3/h) 0.8 1.2 1.6 2.0 2.4 3.0 3.4
CDLF2-2 0.37 H(m) 18.5 17 16 15 13.3 11 8.5
CDLF2-3 0.37 28 26 24 22 20 16.5 13
CDLF2-4 0.55 37 35 33 30 26.5 22 17.5
CDLF2-5 0.55 45.5 43 40 37 33 27 21.5
CDLF2-6 0.75 54.5 52 49 45 40 33 21.5
CDLF2-7 0.75 64 61 57 52 47 38 30.5
CDLF2-9 1.1 82 78 73 67 60.5 49.5 39
CDLF2-11 1.1 100 95 89 82 73 59 47
CDLF2-13 1.5 119 114 106 98 88 71 55.5
CDLF2-15 1.5 137 130 122 112 101 82 64.5
CDLF2-17 2.2 157 149 140 128 115 94 75
CDLF2-18 2.2 166 157 148 136 122 100 80
CDLF2-20 2.2 183 174 164 151 135 110 89
CDLF2-22 2.2 200 192 180 165 149 121 98
CDLF2-24 3 219 209 197 181 164 133 107
CDLF2-26 3 239 228 214 198 179 145 116

CDLF4多级离心泵型号参数

当额定流值为4(m3/h)时,泵进出口径为,法兰型:PN25/DN25;管螺纹型:R1=1有1/4。流量范围:1.5~7(m3/h);扬程范围:8.5~210(m);功率范围:0.37~4(kw)。

型号 配用电机(kw) Q(m3/h) 1.5 2 3 4 5 6 7
CDLF4-2 0.37 H(m) 18.5 18 16.8 15.3 13.5 11.8 8.5
CDLF4-3 0.55 28 27.5 26 21 21 18 13.3
CDLF4-4 0.75 37.5 36.5 34.5 32 28 24.5 18.5
CDLF4-5 1.1 46.5 45.5 43 40 35.5 30.5 23.5
CDLF4-6 1.1 55.5 54.5 51.5 18 43 37.5 28.5
CDLF4-7 1.5 65 63.5 60 56 50 43 33
CDLF4-8 1.5 74 72.5 69 64 58 50 37.5
CDLF4-10 2.2 93 91 86 80 72 62 47.5
CDLF4-12 2.2 112 109 103 96 86 74 57
CDLF4-14 3 132 129 121 112 101 88 68
CDLF4-16 3 151 147 139 129 116 101 78
CDLF4-18 4 171 167 157 145 131 114 88
CDLF4-19 4 180 176 166 153 139 121 93
CDLF4-20 4 190 186 175 161 146 127 98
CDLF4-22 4 210 205 193 178 161 140 108

CDLF8多级离心泵型号参数

当额定流值为8(m3/h)时,泵进出口径为,法兰型:PN25/DN40;管螺纹型:R1=2。流量范围:4~12(m3/h);扬程范围:12.5~212(m);功率范围:0.75~7.5(kw)。

型号 配用电机(kw) Q(m3/h) 4 5 6 7 8 9 10 11 12
CDLF8-2 0.75 H(m) 21 20 19.5 19 18 17 16 16 12.5
CDLF8-3 1.1 31 30 29.5 28.5 27 25.5 23.5 23.5 19
CDLF8-4 1.5 42 41 39.5 38 36 34 31.5 31.5 26
CDLF8-5 2.2 53.5 52 50 48 45 42.5 39.5 39.5 32
CDLF8-6 2.2 63.5 62 60 57 54 51 48 48 39
CDLF8-8 3 85 83 80 77 73 69 64.5 64.5 52
CDLF8-10 4 106 104 101 97 92 87 81 81 65
CDLF8-12 4 127 124 121 116 111 104 97 97 78
CDLF8-14 5.5 148 145 141 136 130 122 113 113 92
CDLF8-16 5.5 170 166 162 156 148 139 130 130 106
CDLF8-18 7.5 191 187 182 175 167 157 146 146 120
CDLF8-20 7.5 212 208 202 195 186 175 163 163 135

CDLF12多级离心泵型号参数

当额定流值为12(m3/h)时,泵进出口径为,法兰型:PN25/DN50;管螺纹型:R1=2。流量范围:7~16(m3/h);扬程范围:14~217(m);功率范围:1.5~11(kw)。

型号 配用电机(kw) Q(m3/h) 8 9 10 11 12 13 14 15 16
CDLF12-2 1.5 H(m) 23 23 22 21 20 19 17 16 14
CDLF12-3 2.2 35 34 33 31.5 30 28 26 24 21
CDLF12-4 3 46 45 44 42 40 37 34 31 28
CDLF12-5 3 58 57 55 53 50 47 43 39 35
CDLF12-6 4 70 68 66 63 60 56 52 47 42
CDLF12-7 5.5 82 80 77 74 70 66 61 55 49
CDLF12-8 5.5 94 91 88 84 80 75 70 63 56
CDLF12-9 5.5 106 103 100 96 91 85 79 72 64
CDLF12-10 7.5 118 115 111 106 101 95 88 80 72
CDLF12-12 7.5 141 137 133 127 121 114 106 96 86
CDLF12-14 11 165 160 155 148 141 133 124 112 100
CDLF12-16 11 189 184 178 170 162 152 142 129 115
CDLF12-18 11 213 208 202 193 183 172 160 145 130

CDLF16多级离心泵型号参数

当额定流值为16(m3/h)时,泵进出口径为,法兰型:PN25/DN50;管螺纹型:R1=2。流量范围:8~22(m3/h);扬程范围:16~222(m);功率范围:2.2~15(kw)。

型号 配用电机(kw) Q(m3/h) 7 10 12 14 16 18 20 22
CDLF16-2 2.2 H(m) 27.5 26 25 24 22 21 19 16
CDLF16-3 3 41.5 40 38 36.5 34 32 29 25
CDLF16-4 4 55 53 51 49 46 43 38 34
CDLF16-5 5.5 69 67 65 62 58 54 48 43
CDLF16-6 5.5 83 80 78 74 70 64 58 52
CDLF16-7 7.5 97 94 91 87 82 75.5 68 61
CDLF16-8 7.5 111 108 104 99 94 86.5 78 70
CDLF16-10 11 139 135 131 125 118 108 98 87
CDLF16-12 11 167 162 157 150 141 130 117 105
CDLF16-14 15 195 190 184 175 166 152 137 122
CDLF16-16 15 223 217 210 200 189 174 157 140

CDLF20多级离心泵型号参数

当额定流值为20(m3/h)时,泵进出口径为,法兰型:PN25/DN50;管螺纹型:R1=2。流量范围:10~28(m3/h);扬程范围:6~234(m);功率范围:1.1~18.5(kw)。

型号 配用电机(kw) Q(m3/h) 9 12 14 16 18 20 22 24 26 28
CDLF20-1 1.1 H(m) 14 13 12.5 12 11 10 9 8 7 6
CDLF20-2 2.2 28 26.5 26 25 24 23 22 20 18 15
CDLF20-3 4.0 41 39.5 39 38 37 35 33 30 27 27
CDLF20-4 5.5 55 53 52 51 49 47 44 41 37 33
CDLF20-5 5.5 68 66 64 62 60 58 55 50 45 40
CDLF20-6 7.5 82 79 77 75 73 70 66 61 55 49
CDLF20-7 7.5 96 93 91 89 86 82 77 71 65 58
CDLF20-8 11 110 107 105 102 99 84 89 82 75 67
CDLF20-10 11 137 134 131 128 124 118 111 103 95 85
CDLF20-12 15 165 162 158 154 149 142 133 124 114 102
CDLF20-14 15 193 189 185 180 174 166 156 145 133 119
CDLF20-17 18.5 235 230 225 219 212 202 190 177 162 145

CDLF32多级离心泵型号参数

当额定流值为32(m3/h)时,泵进出口径为,法兰型:PN25~40/DN65。流量范围:16~40(m3/h);扬程范围:4~292(m);功率范围:1.5~30(kw)。

型号 配用电机(kw) Q(m3/h) 16 20 24 28 32 36 40
CDLF32-1-1 1.5 H(m) 14 13 12 11 9 7 4
CDLF32-1 2.2 18 17 15 14 13 11 8
CDLF32-2-2 3.0 29 28 26 23 20 16 11
CDLF32-2 4.0 36 34 32 29 27 23 18
CDLF32-3-2 5.5 47 44 41 38 33 28 21
CDLF32-3 5.5 54 51 48 44 40 35 27
CDLF32-4-2 7.5 65 62 58 53 46 40 30
CDLF32-4 7.5 72 69 65 59 53 47 37
CDLF32-5-2 11 83 79 74 68 60 52 41
CDLF32-5 11 90 86 81 74 67 59 47
CDLF32-6-2 11 101 97 90 83 74 65 51
CDLF32-6 11 108 104 97 90 81 72 57
CDLF32-7-2 15 119 114 107 98 88 78 60
CDLF32-7 15 126 121 113 105 95 85 67
CDLF32-8-2 15 136 131 123 114 102 90 71
CDLF32-8 15 144 138 130 120 109 97 77
CDLF32-9-2 18.5 154 148 140 129 117 102 82
CDLF32-9 18.5 162 156 147 136 124 109 88
CDLF32-10-2 18.5 175 166 157 146 131 115 91
CDLF32-10 18.5 182 173 164 152 138 122 98
CDLF32-11-2 22 193 184 173 164 146 128 102
CDLF32-11 22 200 191 180 168 153 135 109
CDLF32-12-2 22 211 201 189 178 160 140 113
CDLF32-12 22 218 208 196 184 167 147 120
CDLF32-130-2 30 230 218 206 193 174 153 124
CDLF32-130 30 237 225 213 200 181 160 131
CDLF32-140-2 30 247 235 222 210 189 165 135
CDLF32-140 30 255 242 229 216 196 172 142
CDLF32-150-2 30 266 253 239 224 203 178 145
CDLF32-150 30 274 260 246 231 210 185 152
CDLF32-160-2 30 284 270 255 240 218 190 156
CDLF32-160 30 292 277 262 146 225 197 163
CDL45轻型多级泵性能表
型号 配用电机(kw) Q(m3/h) 25 30 35 40 45 50 55
CDL45-10-1 3.0 H(m) 20 19 18 17 15 13 11
CDL45-10 4.0 24 23 22 21 19 18 16
CDL45-20-2 5.5 40 38 36 33 30 27 23
CDL45-20 7.5 48 46 44 42 39 35 31
CDL45-30-2 11 63 61 58 54 50 44 38
CDL45-30 11 71 69 66 63 58 53 47
CDL45-40-2 15 87 84 80 75 69 62 54
CDL45-40 15 95 92 88 84 78 71 62
CDL45-50-2 18.5 111 107 102 96 88 80 69
CDL45-50 18.5 119 115 110 105 97 88 78
CDL45-60-2 22 135 130 124 117 108 97 85
CDL45-60 22 143 138 132 125 116 106 93
CDL45-7-2 30 158 152 146 138 127 115 100
CDL45-7 30 166 161 154 146 135 124 109
CDL45-8-2 30 182 175 168 159 146 133 116
CDL45-8 30 190 184 176 167 154 141 124
CDL45-9-2 30 205 198 190 180 166 150 132
CDL45-9 37 214 207 198 188 174 159 140
CDL45-10-2 37 230 221 212 200 185 168 147
CDL45-10 37 238 230 220 209 193 177 155
CDL45-11-2 45 255 246 236 223 206 188 165
CDL45-11 45 263 225 244 232 214 196 173
CDL45-12-2 45 280 270 259 245 226 206 181
CDL45-12 45 289 280 268 255 236 216 190
CDL45-13-2 45 305 294 282 267 247 225 198
CDL64轻型多级泵性能表

型号 配用电机(kw) Q(m3/h) 30 40 50 60 64 70 80
CDL64-1-1 4.0 H(m) 19 18 16 14 13 11 8
CDL64-1 5.5 27 25 23 21 20 18 15
CDL64-2-2 7.5 39 36 33 29 26 23 17
CDL64-2-1 11 46 44 40 36 34 30 24
CDL64-2 11 53 51 47 43 41 37 30
CDL64-3-2 15 66 62 56 50 47 41 32
CDL64-3-1 15 73 69 63 57 54 48 39
CDL64-3 18.5 80 76 70 64 61 55 46
CDL64-4-2 18.5 92 87 80 71 67 60 47
CDL64-4-1 22 100 94 87 78 74 67 54
CDL64-4 22 107 101 94 85 81 74 61
CDL64-5-2 30 121 114 105 95 90 80 64
CDL64-5-1 30 128 121 112 102 97 87 74
CDL64-5 30 136 129 119 109 104 94 78
CDL64-6-2 30 150 142 131 118 112 101 81
CDL64-6-1 37 157 149 138 125 119 108 88
CDL64-6 37 164 156 145 132 126 115 95
CDL64-7-2 37 179 169 156 141 134 121 99
CDL64-7-1 37 186 176 163 148 141 128 106
CDL64-7 45 193 183 170 155 148 135 112
CDL64-8-2 45 207 196 182 164 156 142 116
CDL64-8-1 45 215 203 189 171 163 149 123

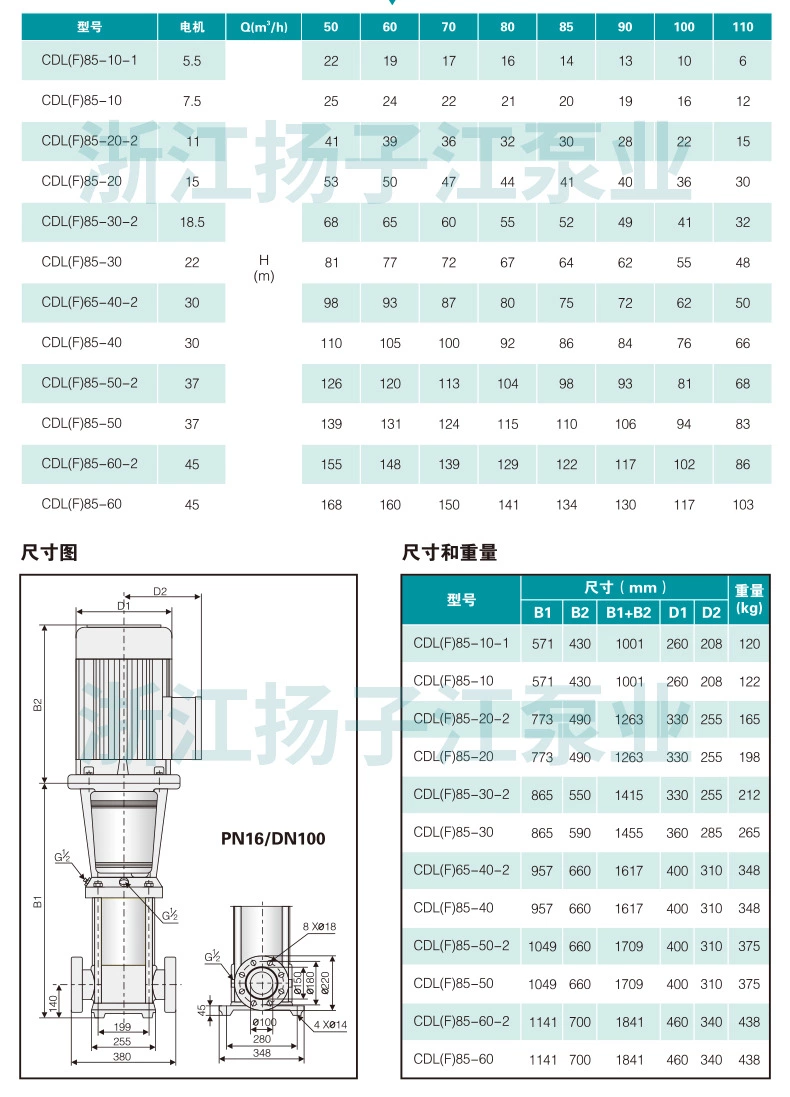

CDL85轻型多级泵性能表


订货须知

一、①轻型多级离心泵产品名称与型号②轻型多级离心泵口径③轻型多级离心泵扬程(m)④轻型多级离心泵流量⑤轻型多级离心泵电机功率(KW)⑥轻型多级离心泵转速(r/min)⑦轻型多级离心泵电压〔V〕⑧轻型多级离心泵吸程(m)⑨轻型多级离心泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定扬子江公司的轻型多级离心泵产品型号,请按轻型多级离心泵型号直接向扬子江销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

感谢您访问我们的网站【www.yzj.cc】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
