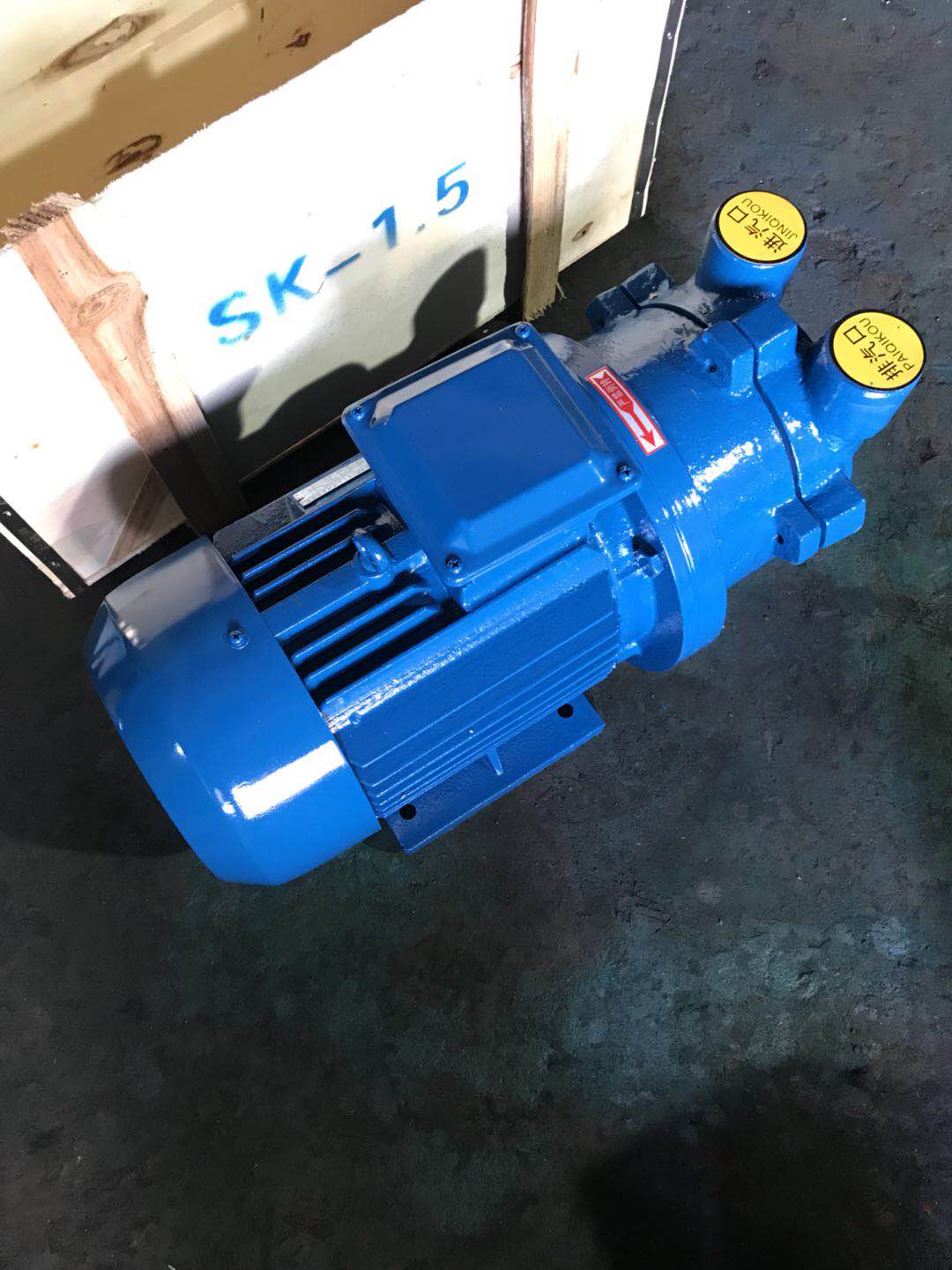

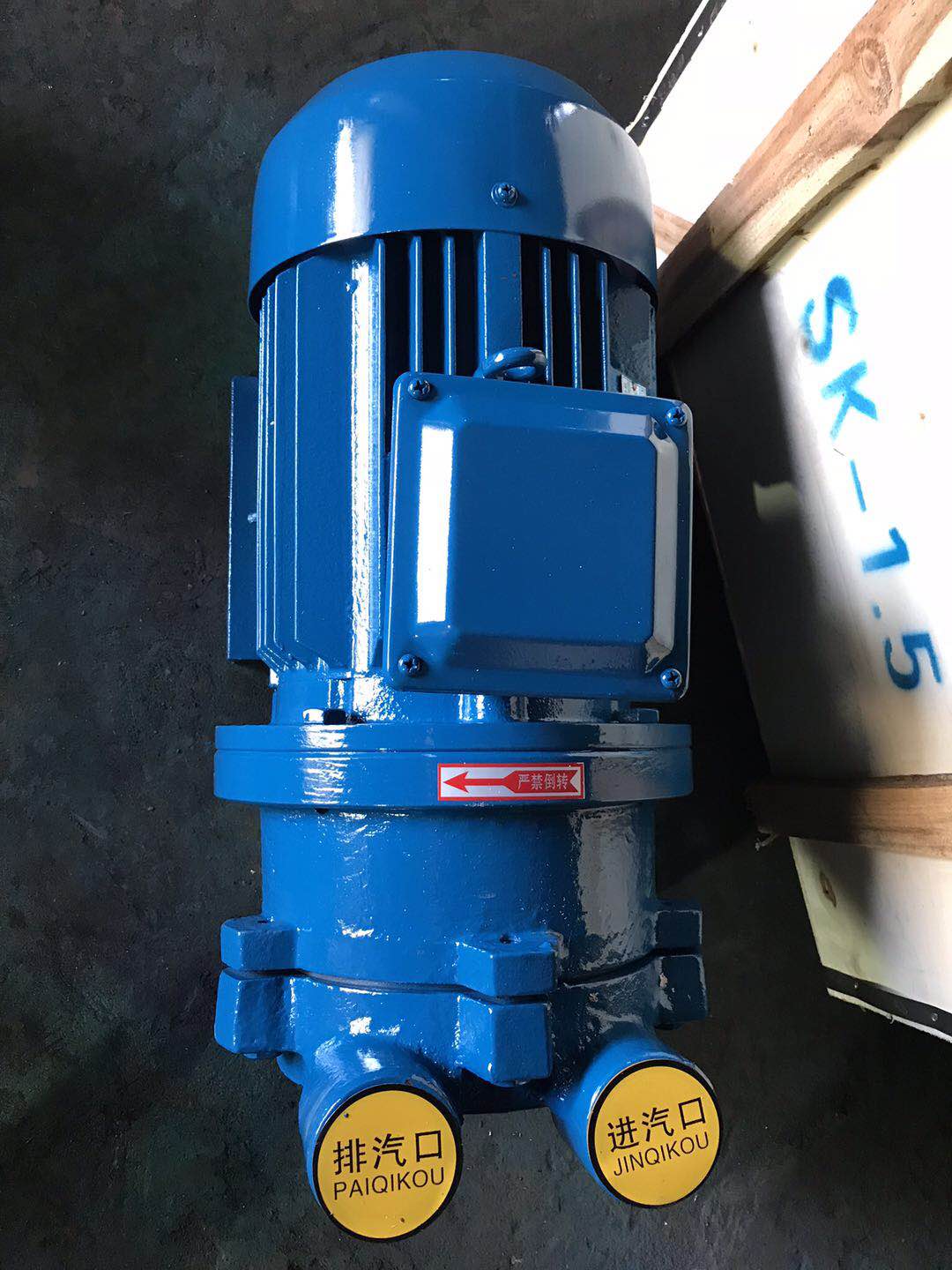

SK-0.15直联水环式真空泵

SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。 SK直联水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆气体时,不易发生危险,所以其应用更加广泛。

目录

SK水环式真空泵概述

      SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。 SK直联水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆气体时,不易发生危险,所以其应用更加广泛。

SK水环式真空泵技术参数

型号 大气量
(m3/min)
真空度为
450mmHg时气量
(m3/min)
极限真空
(mmHg)
转速
(R.P.m)
电机功率
(kw)
水耗量
(L/min)
SK-0.15 0.15 0.12 670 2850 0.55 3~5
SK-0.4 0.4 0.36 700 2850 1.5 4~5
SK-0.8 0.8 0.75 700 2860 2.2 5~10
SK-1.5A 1.5 1.35 700 2860 3 8~12

注:表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%

如图(一)所示,叶轮偏心地安装在泵体内,泵起动时,向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转时,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶片间形成空间并逐渐扩大,内部压力低于入口处压力,此时吸入气体。在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间容积缩小,气体压力高于大气压时被排出。如此叶轮反复工作,泵就连续不断地抽吸气体。

由于在工作过程中,水会随工作时间的延续而发热,同时部分水会与气体一起被排出,因此,工作过程中须不断地向泵内供给冷水,以冷却和补充泵内消耗的水。



图(一) 直联水环式真空泵工作原理图
1、吸气口   2、水环   3、排气阀  4、排气口   5、叶轮


SK-0.15直联水环式真空泵结构图

1、泵盖   2、圆盘   3、叶轮   4、紧固螺栓  5、泵体   6、填料密封   7、档圈  8、电机   9、进水嘴

SK-0.4/0.8直联水环式真空泵结构图

1、圆盘   2、泵盖   3、进水管   4、叶轮  5、橡胶球   6、挡板   7、泵体 8、封液环   9、填料   10、填料压盖   11、电机  12、底盘   13、挡水圈
