2X型旋片式真空泵用途使用范围及技术参数
时间：2020-11-7 来源：浙江扬子江泵业有限公司
2X旋片式真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该旋片式真空泵的技术参数6×10-2pa。根据用户使用情况，可配备真空增压泵，将该做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。

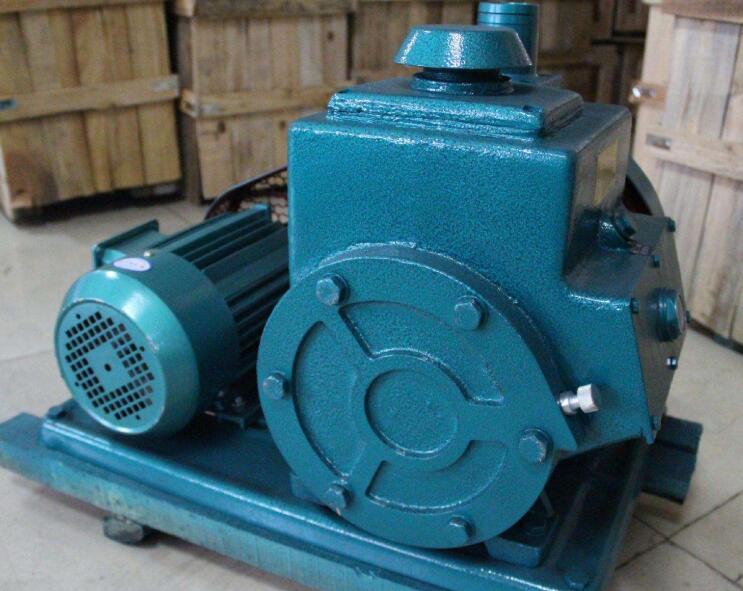

2X型旋片式真空泵
2X型旋片式真空泵用途
2X型真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况，可配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。
2X型旋片式真空泵使用范围
1、2X型真空泵是抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、2X型真空泵在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
3、2X型真空泵进气口连续敝通大气运转不得超过3分钟．
4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体，以及含氧过高的、爆炸性的、有毒的气体。
2X旋片式真空泵技术参数
|
型号
抽气速度（L/S） |
2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15A | 2X-15 | 2X-30 | 2X-70 | ||
| 2 | 4 | 8 | 15 | 30 | 70 | |||||
| 极限真空 |
关气镇 开气镇 |
Pa(Torr) | 6×10-2(≤5×10-4)110 | |||||||
| 6×10-1(5×10-3) | (≤1×10) | |||||||||
| 电动机功率(KW) | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 5.5 | ||||
| 温升（℃） | ≤40 | |||||||||
| 进气口径(mm) | 18 | 25 | 40 | 40 | 65 | 80 | ||||
| 转速(r/min) | 450 | 590 | 420 | |||||||
| 用油量(L) | 0.7 | 1.0 | 2.0 | 2.8 | 3.0 | 4.2 | ||||
| 噪声dB(A) | 68 | ≤68 | ≤70 | ≤75 | ≤78(～70) | ≤80(～75) | ||||
| 外形尺寸(cm) | 56×31×39 | 56×34×37 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 | ||||
| 适用电磁阀型号 | DDC-JQ25 | DDC-JQ40 | DDC-JQ65 | DDC-JQ80 | ||||||
| 重量（kg） | 58 | 55 | 80 | 110 | 232 | 330 | ||||
| 冷却方式 | 自然冷却 | 水冷 | 自然冷 | 水冷 | ||||||
| 冷却水量(L/min) | - | ＞0.5 | - | ＞0.8 | ＞1 | ＞2 | ||||
