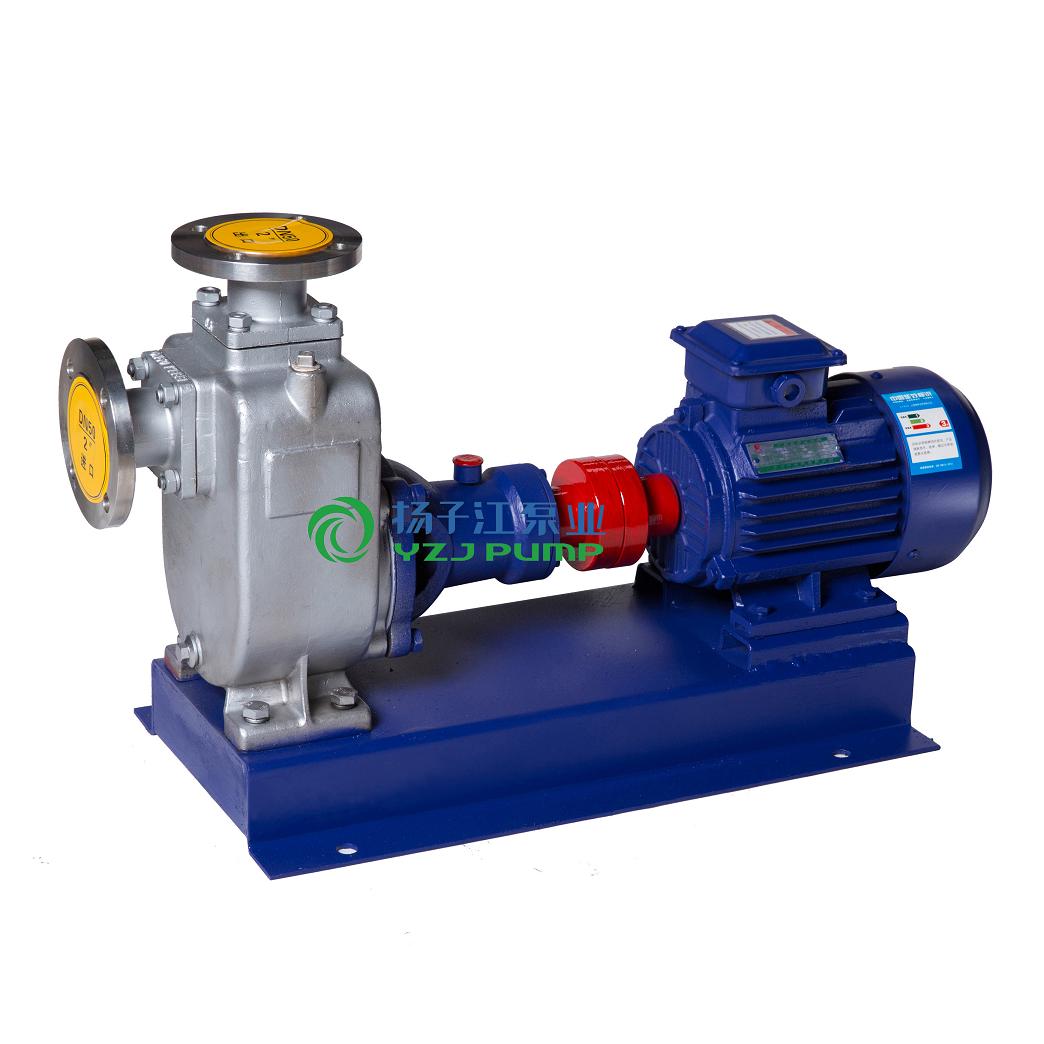

ZX型自吸泵|防爆自吸离心泵|工业自吸泵|卧式自吸离心泵

流 量:3.2~550m3/h

扬 程:12~80m

电机功率:0.75~132kw

口 径:25~300mm

吸 程:5~6.5m

目录

ZX卧式自吸离心泵概述

    ZX系列自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。

ZX卧式自吸离心泵应用范围

1、自吸离心泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。

2、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。

3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。不同液体可采用不同材质。分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。

4、可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的最理想配套泵种。

ZX卧式自吸离心泵结构简图

序号
部件名称
序号
部件名称
1
进口接管
5
叶轮
2
进口单向阀
6
机械密封
3
出水接管
7
轴承座
4
泵体
8
泵轴

ZXL直联式离心泵

 ZX不锈钢自吸泵

ZX铸铁防爆自吸泵

ZX卧式自吸离心泵型号意义

ZX卧式自吸离心泵性能参数表

型号
流量Q
扬程(m)
吸程(m)
转速n(r/min)
自吸性能(min/5m)
功率(KW)
(m3/h)
(L/S)
轴功率
电机功率
25ZX3.2-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25ZX3.2-32
3.2
0.9
32
6.5
2900
1.8
0.8
1.1
40ZX6.3-20
6.3
1.8
20
6.5
2900
1.9
0.87
11
40ZX10-40
10
2.8
40
6.5
2900
1.5
2.7
4
50ZX15-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50ZX18-20
18
5
20
6.5
2900
1.9
1.8
2.2
50ZX12.5-32
12.5
3.5
32
6.5
2900
1.5
2.1
3
50ZX20-30
20
5.6
30
6.5
2900
1.5
2.6
4
50ZX14-35
14
3.9
35
6.5
2900
1.5
2.7
4
50ZX10-40
10
2.8
40
6.5
2900
1.5
2.7
4
50ZX12.5-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50ZX15-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50ZX20-75
20
5.6
75
6.5
2900
1.3
9.8
11
65ZX30-15
30
8.3
15
6.5
2900
2
1.9
3
65ZX25-32
25
6.9
32
6
2900
1.5
4.4
5.5
80ZX35-13
35
9.7
13
6
2900
3.4
1.9
3
80ZX43-17
43
12
17
6
2900
1.8
3.1
4
80ZX40-22
40
11.1
22
6
2900
1.9
4.4
5.5
80ZX50-25
50
13.9
25
6
2900
1.5
5.2
7.5
80ZX50-32
50
13.9
32
6
2900
1.5
6.8
7.5
80ZX60-55
60
16.7
55
6
2900
1.5
15
18.5
80ZX60-70
60
16.7
70
6
2900
1.2
20.1
22
100ZX100-20
100
27.8
20
6
2900
1.8
7.8
11
100ZX100-40
100
27.8
40
6
2900
1.8
16.3
22
100ZX100-65
100
27.8
65
6
2900
1.8
27.7
30
100ZX70-75
70
19.4
75
6
2900
1.8
24.2
30
150ZX170-55
170
47.2
55
5
2900
1.8
39.2
45
150ZX170-65
170
47.2
65
5
2900
1.3
46.3
55
150ZX160-80
160
44.4
80
5
2900
1.2
53.6
55
200ZX400-32
400
111.1
32
5
1450
2
52.1
55
200ZX280-63
280
77.8
63
5
1450
1.5
73.9
90
200ZX350-65
350
97.2
65
5
1450
1.5
97.2
110
250ZX550-32
550
152.8
32
5
1450
2
72.3
75
250ZX400-50
400
111.1
50
5
1450
2
80
90
250ZX450-55
450
125
55
5
1450
2
102.1
110
250ZX400-75
400
111.1
75
5
1450
1.5
125.6
132
300ZX600-32
600
166.7
32
5
1450
2
79.2
90
300ZX500-50
500
138.9
50
5
1450
2
104.6
110
300ZX550-55
550
152.8
55
5
1450
2
117.6
132

ZX卧式自吸离心泵适应范围

流 量:3.2~550m3/h

扬 程:12~80m电

机功率:0.75~132kw

口 径:25~300mm

吸 程:5~6.5m

故障原因及解决方法

故障现象 原因分析 排除方法
ZX自吸离心泵不出水 1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出
1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出
ZX自吸离心泵杂音和振动较大 1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进口管路内有杂物
6.泵与电动机两者主轴不同心
1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度
ZX自吸离心泵出水量不足 1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低
1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速
ZX自吸离心泵轴功率消耗过大 1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住
1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物
