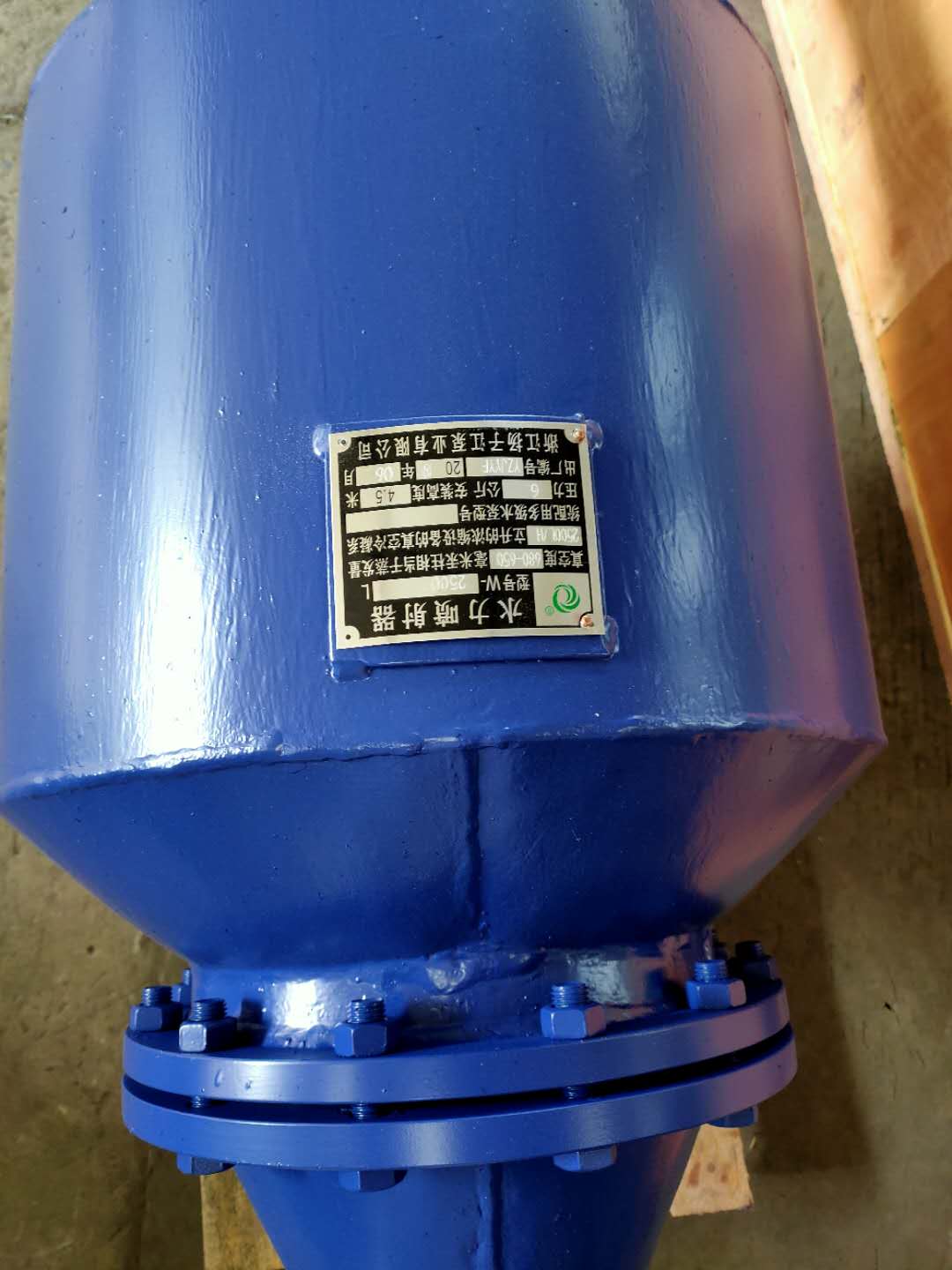

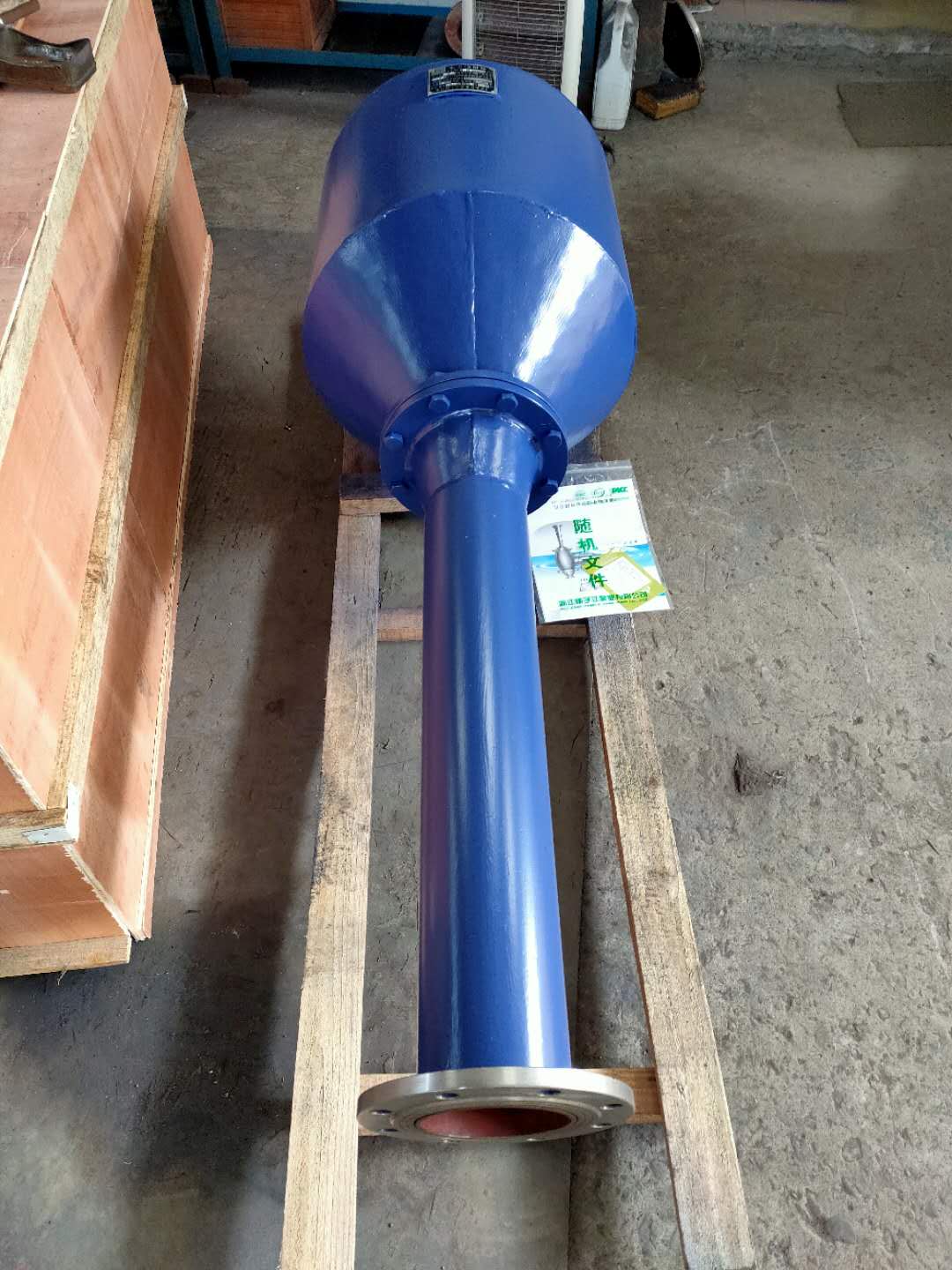

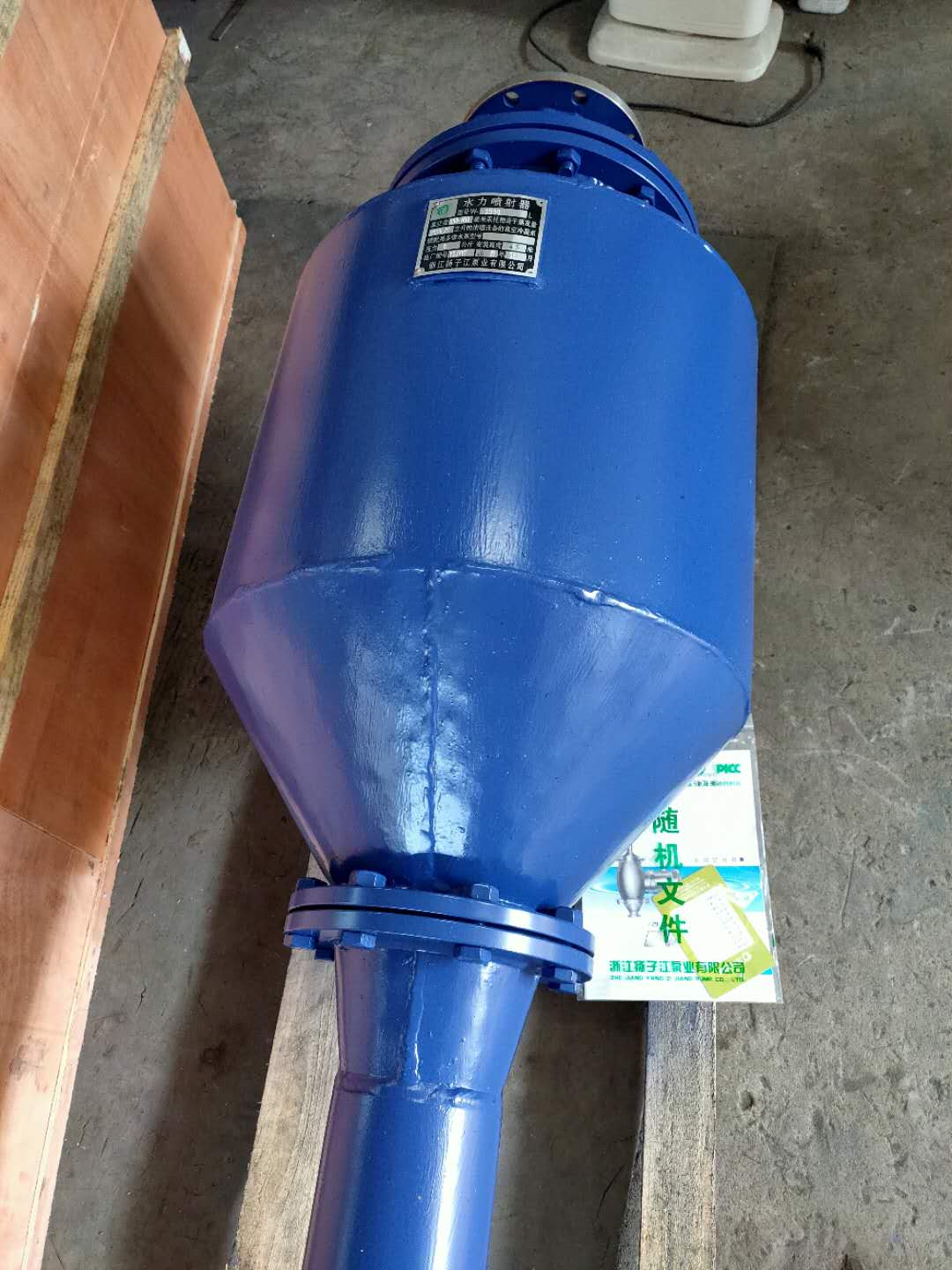

W系列碳钢水力喷射器

水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上。由于喷射水流速度很高,于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部份的蒸汽冷凝成水、小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦,混合与挤压,通过扩压管被排除,使器室内形成更高的真空。

目录

W系列碳钢水力喷射器概述

      水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上。由于喷射水流速度很高,于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部份的蒸汽冷凝成水、小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦,混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需要的设备。但目前生产水力喷射器的制造厂较小,品种亦不齐全,为此,我单位近年来不断改进设计。采用多喷咀与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性、是真空冷凝设备的一种革新。我单位根据用户需要特制不锈钢水力喷射器是一种高强度耐酸、防腐、抽真空设备,特别是对化工、制药厂有一定贡献,深受各地用户单位的欢迎 .

W系列碳钢水力喷射器技术参数

型  号 蒸发量 立升/小时 真空度毫米 泵柱(Mpa) 喷 嘴 (只) 扬 程 (m) 流 量 (m3/h) 配套多级离心泵
W-100 100 680-720 3 45 18 50D8×5
W-200 200 680-720 3 45 18 50D8×5
W-300 300 680-720 3 45 18 50D8×5
W-400 400 680-720 4 45 18 508×6
W-500 500 680-720 4 45 32 80D12×4
W-600 600 680-720 7 45 32 80D12×4
W-700 700 680-720 7 45 32 80D12×4
W-800 800 680-720 7 45 32 80D12×5
W-900 900 680-720 6 50 32 80D12×5
W-1000 1000 680-720 6 50 32 80D12×5
W-1200 1200 680-680 6 50 32 80D12×6
W-1500 1500 680-680 7 50 108 125D25×2
W-1800 1800 680-680 7 50 108 125D25×2
W-2000 2000 680-680 7 50 108 125D25×2
W-2500 2500 680-680 7 50 108 125D25×3
W-3000 3000 680-680 12 50 108 125D25×4
