WQ潜水污水泵

1、此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

2、切不可将电缆线起吊或悬挂水泵。

3、不得将泵长期处于低扬程状态下运行,以防超载而烧坏电机。

4、客户配自动耦合装置时,需确定导轨的长度(标准长度为3M)。

目录

WQ型系列无堵塞潜水污水泵产品概述

      WQ型潜水污水泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

WQ型系列无堵塞潜水污水泵产品特点

1、采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性

6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

7、WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

8、能够在全扬程内使用,而保证电机不会过载。

9、有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

WQ型系列无堵塞潜水污水泵主要用途

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

WQ型系列无堵塞潜水污水泵型号意义

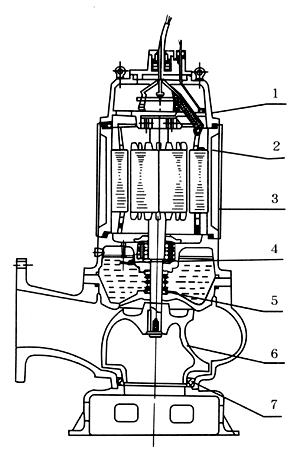

产品结构特点


1

配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。

2

电机定子采用B级和F级绝缘,内装热保护传感器。

3

根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的最低水位正常运转。

4

油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。

5

双端面机械密封保证水泵可靠运行。

6

独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。

7

泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以

最佳效率运行

WQ型系列无堵塞潜水污水泵性能参数

型  号

口径

mm

流量

m3/h

扬程

m

功率

KW

转速

r/min

效率

%

1

25 WQ 8-22-1.1

25

8

22

1.1

2900

38.5

2

32 WQ 12-15-1.1

32

12

15

1.1

2900

40

3

40 WQ 15-15-1.5

40

15

15

1.5

2900

45.1

4

40 WQ 15-30-2.2

40

15

30

2.2

2900

48

5

50 WQ 20-7-0.75

50

20

7

0.75

2900

54

6

50 WQ 10-10-0.75

50

10

10

0.75

2900

56

7

50 WQ 20-15-1.5

50

20

15

1.5

2900

55

8

50 WQ 15-25-2.2

50

15

25

2.2

2900

56

9

50 WQ 25-20-2.2

50

25

20

2.2

2900

56

10

50 WQ 18-30-3

50

18

30

3

2900

58

11

50 WQ 25-32-5.5

50

25

32

5.5

2900

53

12

50 WQ 20-40-7.5

50

20

40

7.5

2900

55

13

65 WQ 25-15-2.2

65

25

15

2.2

2900

52

14

65 WQ 37-13-3

65

37

13

3

2900

55

15

65 WQ 25-30-4

65

25

30

4

2900

58

16

65 WQ 30-40-7.5

65

30

40

7.5

2900

56

17

65 WQ 35-50-11

65

35

50

11

2900

60

18

65 WQ 35-60-15

65

35

60

15

2900

63

19

80 WQ 40-7-2.2

80

40

7

2.2

1450

52

20

80 WQ 43-13-3

80

43

13

3

2900

50

21

80 WQ 40-15-4

80

40

15

4

2900

57

22

80 WQ 65-25-7.5

80

65

25

7.5

2900

56

23

100 WQ 80-10-4

100

80

10

4

1450

62

24

100 WQ 110-10-5.5

100

110

10

5.5

1450

66

25

100 WQ 100-15-7.5

100

100

15

7.5

1450

67

26

100 WQ 80-20-7.5

100

80

20

7.5

1450

68

27

100 WQ 100-25-11

100

100

25

11

1450

65

28

100 WQ 100-30-15

100

100

30

15

1450

66

29

100 WQ100-35-18.5

100

100

35

18.5

1450

65

30

125 WQ 100-15-11

125

100

15

11

1450

62

31

125 WQ 130-20-15

125

130

20

15

1450

63

32

150 WQ 145-9-7.5

150

145

9

7.5

1450

63

33

150 WQ 180-15-15

150

180

15

15

1450

65

34

150 WQ 180-20-18.5

150

180

20

18.5

1450

75

35

150 WQ 180-25-22

150

180

25

22

1450

76

36

150 WQ 130-30-22

150

130

30

22

1450

75

37

150 WQ 180-30-30

150

180

30

30

1450

73

38

150 WQ 200-30-37

150

200

30

37

1450

70

39

150 WQ 160-45-37

150

160

37

37

1450

70

40

200 WQ 300-7-11

200

300

7

11

980

73

41

200 WQ 250-11-15

200

250

11

15

980

74

42

200 WQ 250-15-18.5

200

250

15

18.5

1450

72

43

200 WQ 400-10-22

200

400

10

22

1450

76

44

200 WQ 400-13-30

200

400

13

30

1450

73

45

200 WQ 300-15-22

200

300

15

22

1450

73

46

200 WQ 250-22-30

200

250

22

30

1450

71

47

200 WQ 350-25-37

200

350

25

37

1450

75

48

200 WQ 400-30-55

200

400

30

55

1450

70

49

250 WQ 600-9-30

250

600

9

30

980

74

50

250 WQ 600-12-37

250

600

12

37

1450

78

51

250 WQ 600-15-55

250

600

15

55

1450

75

52

250 WQ 600-20-55

250

600

20

55

1450

73

53

300 WQ 500-15-45

300

500

15

45

980

70

54

300 WQ 800-15-55

300

800

15

55

980

73

55

300 WQ 600-20-55

300

600

20

55

980

75

56

300 WQ 800-20-75

300

800

20

75

980

78

57

300 WQ 950-20-90

300

950

20

90

980

80

58

300 WQ 1000-25-110

300

1000

25

110

980

82

59

350 WQ 1100-10-55

350

1100

10

55

980

84.5

60

350 WQ 1500-15-90

350

1500

15

90

980

82.5

61

350 WQ 1200-18-90

350

1200

18

90

980

83.1

62

350 WQ 1100-28-132

350

1100

28

132

740

83.2

63

350 WQ 1000-36-160

350

1000

36

160

740

78.5

64

400 WQ 2000-15-132

400

2000

15

132

740

85.5

65

400 WQ 1700-22-160

400

1700

22

160

740

82.1

66

400 WQ 1500-26-160

400

1500

26

160

740

83.5

67

400 WQ 1700-30-200

400

1700

30

200

740

83.5

68

400 WQ 1800-32-250

400

1800

32

250

740

82.1

69

500 WQ 2500-10-110

500

2500

10

110

740

82

70

500 WQ 2600-15-160

500

2600

15

160

740

83

71

500 WQ 2400-22-220

500

2400

22

220

740

84

72

500 WQ 2600-24-250

500

2600

24

250

740

82

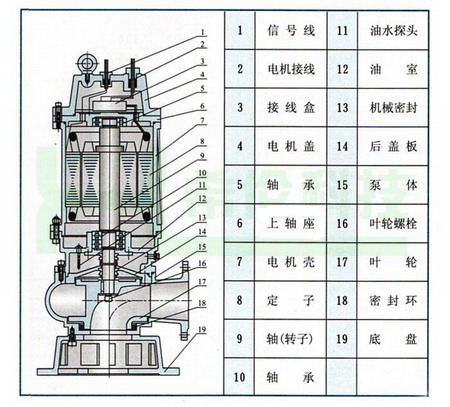

WQ型系列无堵塞潜水污水泵解剖图



WQ型系列无堵塞潜水污水泵使用注意事项

1.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

2.切不可将电缆线起吊或悬挂水泵。

3.不得将泵长期处于低扬程状态下运行,以防超载而烧坏电机。

4.客户配自动耦合装置时,需确定导轨的长度(标准长度为3M)。

5.常规状态下每使用300-500小时应加注或更换油室中机油(10-30#机油),提高机械密封的使用寿命。泵常规运行3000小时后,需对泵进行拆检保养,必要时更换不宜再用的易损件。
