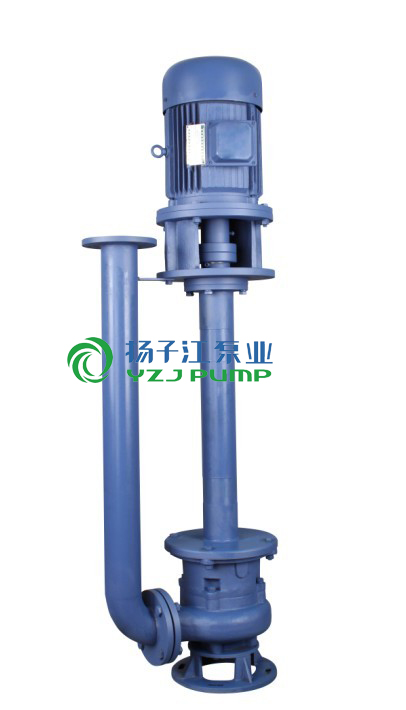

YW防爆液下排污泵
  • YW防爆液下排污泵
  • YW防爆液下排污泵
  • YW防爆液下排污泵
  • YW防爆液下排污泵

YW防爆液下排污泵

流量:2~850 m3/h

扬程范围:3~45m

额定转速n:1450~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m3

介质PH值:5~9

系统高工作压力:≤0.6Mpa

目录

YW防爆液下排污泵产品概述

YW液下式排污泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

YW防爆液下排污泵产品特点

1、可变的液位安装深度:机组为立式液下式结构,可根据用户的要求采用不同的液下安装深度,使用极为方便。

2、单管或双管安装:本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。

3、降低维修成本:采用新材料制作而成的机械密封,及优质的轴承,大大提高了密封的安全性和机组的可靠性。

4、过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

YW防爆液下排污泵工作条件

流量:2~850 m3/h

扬程范围:3~45m

额定转速n:1450~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m3

介质PH值:5~9

系统高工作压力:≤0.6Mpa

YW防爆液下排污泵结构图

序号 部件名称 序号 部件名称
1 电机 5 主轴
2 联轴器 6 机械密封
3 电机支架 7 泵体
4 出水管 8 叶轮

详细见:YW型液下式无堵塞排污泵(结构图) YW型液下式无堵塞排污泵(曲线图谱) YW型液下式无堵塞排污泵(安装尺寸)

产品用途

企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程,建筑工地中稀泥浆的排放。自来水厂的给水装置。YW液下排污泵养殖场污水排放及农村农田灌溉。YW液下排污泵勘探矿山及水处理设备配套。代替肩挑人担,吸送河泥。YW液下排污泵使用条件水温≤ 60℃,液体PH值为4~10。

性能参数

型  号 口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
YW25-8-22-1.1 25 8 22 1.1 2825 38.5
YW32-12-15-1.1 32 12 15 1.1 2825 40
YW40-15-15-1.5 40 15 15 1.5 2840 45.1
YW40-15-30-2.2 40 15 30 2.2 2840 48
YW50-20-7-0.75 50 20 7 0.75 1390 54
YW50-10-10-0.75 50 10 10 0.75 1390 56
YW50-20-15-1.5 50 20 15 1.5 2840 55
YW50-15-25-2.2 50 15 25 2.2 2840 56
YW50-18-30-3 50 18 30 3 2880 58
YW50-25-32-5.5 50 25 32 5.5 2900 53
YW50-20-40-7.5 50 20 40 7.5 2900 55
YW65-25-15-2.2 65 25 15 2.2 2840 52
YW65-37-13-3 65 37 13 3 2880 55
YW65-25-30-4 65 25 30 4 2890 58
YW65-30-40-7.5 65 30 40 7.5 2900 56
YW65-35-50-11 65 35 50 11 2930 60
YW65-35-60-15 65 35 60 15 2930 63
YW80-40-7-2.2 80 40 7 2.2 1420 52
YW80-43-13-3 80 43 13 3 2880 50
YW80-40-15-4 80 40 15 4 2890 57
YW80-65-25-7.5 80 65 25 7.5 2900 56
YW100-80-10-4 100 80 10 4 1440 62
YW100-110-10-5.5 100 110 10 5.5 1440 66
YW100-100-15-7.5 100 100 15 7.5 1440 67
YW100-85-20-7.5 100 85 20 7.5 1440 68
YW100-100-25-11 100 100 25 11 1460 65
YW100-100-30-15 100 100 30 15 1460 66
YW100-100-35-18.5 100 100 35 18.5 1470 65
YW125-130-15-11 125 130 15 11 1460 62
YW120-130-20-15 125 130 20 15 1460 63
YW150-145-9-7.5 150 145 9 7.5 1440 63
YW150-180-15-15 150 180 15 15 1460 65
YW150-180-20-18.5 150 180 20 18.5 1470 75
YW150-180-25-22 150 180 25 22 1470 76
YW150-130-30-22 150 130 30 22 1470 75
YW150-180-30-30 150 180 30 30 1470 73
YW150-200-30-37 150 200 30 37 1480 70
YW200-300-7-11 200 300 7 11 970 73
YW200-250-11-15 200 250 11 15 970 74
YW200-400-10-22 200 400 10 22 1470 76
YW200-400-13-30 200 400 13 30 1470 73
YW200-250-15-18.5 200 250 15 18.5 1470 72
YW200-300-15-22 200 300 15 22 1470 73
YW200-250-22-30 200 250 22 30 1470 71
YW200-350-25-37 200 350 25 37 1980 75
YW200-400-30-55 200 400 30 55 1480 70
YW250-600-9-30 250 600 9 30 980 74
YW250-600-12-37 250 600 12 37 1480 78
YW250-600-15-45 250 600 15 45 1480 75
YW250-600-20-55 250 600 20 55 1480 73
YW250-600-25-75 250 600 25 75 1480 73
YW300-800-12-45 300 800 12 45 980 76
YW300-500-15-45 300 500 15 45 980 70
YW300-800-15-55 300 800 15 55 980 73
YW300-600-20-55 300 600 20 55 980 75
YW300-800-20-75 300 800 20 75 980 78
YW300-950-20-90 300 950 20 90 980 80
YW300-1000-25-110 300 1000 25 110 980 82
YW350-1100-10-55 350 1100 10 55 980 84.5
YW350-1500-15-90 350 1500 15 90 980 82.5
YW350-1200-18-90 350 1200 18 90 980 83.1
YW350-1100-28-132 350 1100 28 132 740 83.2
YW350-1000-36-160 350 1000 36 160 740 78.5
YW400-1500-10-75 400 1500 10 75 980 82.1
YW400-2000-15-132 400 2000 15 132 740 85.5
YW400-1700-22-160 400 1700 22 160 740 82.1
YW400-1500-26-160 400 1500 26 160 740 83.5
YW400-1700-30-200 400 1700 30 200 740 83.5
YW400-1800-32-250 400 1800 32 250 740 82.1
YW500-2500-10-110 500 2500 10 110 740 82
YW500-2600-15-160 500 2600 15 160 740 83
YW500-2400-22-220 500 2400 22 220 740 84
YW500-2600-24-250 500 2600 24 250 740 82

泵使用方法及注意事项

1.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。

2.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm

3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。

4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.

5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机

维护保养

1.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。

2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。

3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油(10-30#机油).使机械密封保持良好的润滑状态.提高机械密封的使用寿命。

4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。

订货须知

一、①液下排污泵产品名称与型号②液下排污泵口径③液下排污泵扬程(m)④液下排污泵电机功率(KW)⑥液下排污泵转速(r/min)⑦液下排污泵电压〔V〕⑧液下排污泵吸程(m)⑨液下排污泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的液下排污泵产品型号,请按液下排污泵型号直接向扬子江泵业公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们扬子江泵业的技术专家为您审核把关。
