QJ型多级高扬程大流量不锈钢潜水泵

1、电源:三相交流电,电压380伏,频率50赫兹。

2、水源

(1)水温 a:QJ型≤20℃ b: QJ型≤20℃

(2)水中含沙量(重量比)不得超过0.01%,氯离子不得超过400毫克/升。

(3)PH=6.5∽8.5

目录

潜水泵产品概述

  扬子江QJ型井用潜水泵是从深井中提取地下水的成套机具,广泛应用于农田灌溉、工矿企业的供排水及高原、山区的畜用水。QJR型井用热水潜水泵,采用特殊材质和结构,用于提取地下热水。另外本公司根据用户需要生产海水、矿山等特殊场合用潜水泵。该潜水泵主机由QJ型潜水泵和YQS型潜水泵机组成。潜入水下工作,具有结构紧凑、体积小、重量轻、安装、使用、维护方便,运输安全可靠、节约能源等优点。

潜水泵使用条件

1、电源:三相交流电,电压380伏,频率50赫兹。

2、水源

(1)水温 a:QJ型≤20℃ b: QJ型≤20℃

(2)水中含沙量(重量比)不得超过0.01%,氯离子不得超过400毫克/升。

(3)PH=6.5∽8.5

潜水泵技术数据

150QJ(R)10-150

150 适用最小井径150毫米:

QJ(R) 型号特征:井用潜水电泵(热水)

10 额定流量:10立方米/小时

150/ 额定扬程:150米

潜水泵结构特点

  QJ型潜水泵由多级离心式叶轮分段串联组成。泵级间由扁拉筋或螺栓连接,每段之间由橡胶(或铜)轴承支撑,泵的顶端没有逆止阀。YQS型潜水电机为密闭充水式三相异步电机,绕组采用耐水连续密封结构,导轴承和推力轴承均为水润滑轴承;电机上部安装有防砂机构,阻止泥沙进入电机内控。

成套供应范围

1、主机:潜水泵和潜水电机。

2、管路:输水管、弯管、橡胶垫、安装夹板等。

3、电缆:电缆和电缆接头材料。

4、起动和保护装置。

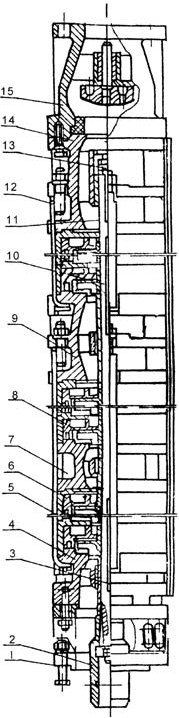

潜水泵结构图

编号

零件名称

1

进水节

2

联轴器

3

4

吸入段

5

泵壳

6

导叶

7

中轴承体

8

叶轮

9

联接段

10

泵轴

11

长轴套

12

扁拉筋

13

轴头螺母

14

上轴承体

15

逆止阀体




编号

零件名称

1

联轴器

2

3

进水节

4

导流壳

5

泵轴

6

叶轮

7

锥形套

8

逆止阀体

潜水泵结构说明

1、QJ型井用潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。

2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。

3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。

6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。

7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。

8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。


潜水泵用途

QJ型井用潜水泵是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

潜水泵型号意义

潜水泵技术选型参数表

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流A

出水管直径

配套电缆规格

1

1OOQJ2-50/10

2

40

0.75

2.0

40

3×1.5+1×1

2

100QJ2-70/14

70

1.1

3.1

3×1.5+1×1

3

100QJ2-80/16

80

1.1

3.1

3×1.5+1×1

4

100QJ2-100/20

100

1.5

3.8

3×1.5+1×1

5

100QJ2-110/22

110

1.5

3.8

3×1.5+1×1

6

100QJ2-140/28

140

1.5

3.8

3×1.5+1×1

7

100QJ2-150/30

150

2.2

5.6

3×1.5+1×1

8

1OOOJ2-160/32

160

2.2

5.6

3×2.5+1×1.5

9

100QJ2-190/38

190

2.2

5.6

3×2.5+1×1.5

10

1OOOJ2-200/40

200

3.0

7.3

3×4+1×2.5

11

100QJ3.2-40/6

2.2

40

0.75

2.0

40

3×1.5+1×1

12

1OOOJ3.2-54/8

54

0.75

2.0

3×1.5+1×1

13

100QJ3.2.68/10

68

1.1

3.1

3×1.5+1×1

14

100QJ3.2-72/11

72

1.1

3.1

3×1.5+1×1

15

1OOQJ3.2-99/15

99

1.5

3.8

3×1.5+1×1

16

1OOQJ3.2-108/16

108

2.2

5.6

3×1.5+1×1

17

100QJ3.2-135/20

135

2.2

5.6

3×2.5+1×1.5

18

1OOQJ3.2-144/21

144

3.O

7.3

3×4+1×2.5

19

100QJ3.2-170/25

170

3.0

7.3

3×4+1×2.5

20

100QJ3.2-230/34

230

4.0

10.26

3×4+1×2.5

21

100QJ5-24/6

5

24

0.75

2.0

40

3×1.5+1×1

22

100QJ5-36/9

36

1.1

3.1

3×1.5+1×1

23

100QJ5-48/12

48

1.5

3.8

3×1.5+1×1

24

100QJ5-64/16

64

2.2

5.6

3×1.5+1×1

25

100QJ5-72/18

72

2.2

5.6

3×1.5+1×1

26

100QJ5-88/22

88

3.0

7.3

3×2.5+1×1.5

27

100QJ5-96/24

96

3.0

7.3

3×2.5+1×1.5

28

1OOQJ5-108/27

108

3.0

7.3

3×4+1×2.5

29

100QJ5-128/32

128

4.0

10.26

3×4+1×2.5

30

100QJ5-164/41

164

5.5

13.74

3×4+1×2.5

31

100QJ5-220/55

220

7.5

18.5

3×6+1×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

32

1OOQJ8-15/3

8

15

0.75

2.0

50

3×1.5+1×1

33

1OOQJ8-20/4

20

1.1

3.1

3×1.5+1×1

34

1OOQJ8-30/6

30

1.5

3.8

3×1.5+1×1

35

1OOQJ8-40/8

40

99

5.6

3×1.5+1×1

36

1OOQJ8-50/10

50

3.0

7.3

3×2.5+1×1.5

37

1OOOJ8-60/12

60

3.O

7.3

3×2.5+1×1.5

38

1OOQJ8-70/14

70

3.0

7.3

3×2.5+1×1.5

39

1OOQJ8-85/17

85

4.0

10.26

3×2.5+1×1.5

40

1OOQJ8-95/19

95

5.5

13.74

3×4+1×2.5

41

1OOQJ8-100/20

100

5.5

13.74

3×4+1×2.5

42

1OOQJ8-110/22

110

5.5

13.74

3×4+1×2.5

43

1OOOJ8-135/27

135

7.5

18.5

3×4+1×2.5

44

1OOQJ8-150/30

150

7.5

18.5

3×4+1×2.5

45

1OOQJ10-48/1o

10

48

2.2

5.6

50

3×1.5+1×1

46

1OOQJ10-60/13

60

3.0

7.3

3×2.5+1×1.5

47

1OOQJ10-80/17

80

4.0

10.26

3×2.5+1×1.5

48

1OOQJ10-108/22

108

5.5

13.74

3×4+1×2.5

49

1OOQJ10-130/27

130

7.5

18.5

3×4+1×2.5

50

1OOQJ15-34/10

15

34

3.O

7.3

50

3×2.5+1×1.5

51

100QJ15-52/14

52

4.0

10.26

3×2.5+1×1.5

52

1OOQJ15-58/18

58

5.5

13.74

3×4+1×2.5

53

1OOQJ15-82/24

82

7.5

18.5

3×4+1×2.5

55

150QJ5-85/12

5

85

3

7.9

50

3×4

56

150QJ5-100/14

100

3

7.9

3×4

57

150QJ5-150/21

150

4

10.26

3×4

58

150QJ5-200/28

200

5.5

13.74

3×6

59

150QJ5-250/35

250

7.5

18.5

3×6

60

150QJ5-300/42

300

9.2

22.12

3×10

61

150QJ10-50/7

10

50

3

7.9

3×4

62

150QJ10-78/11

78

4

10.26

3×4

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

63

150QJ10-100/14

10

100

5.5

13.74

50

3×4

64

150QJ10-128/18

128

7.5

18.5

3×6

65

150QJ10-150/21

150

7.5

18.5

3×6

66

150QJ10-178/25

178

9.2

22.12

3×6

67

150QJ10-200/28

200

11

26.28

3×10

68

150QJ10-250/35

250

13

30.87

3×10

69

150QJ10-300/42

300

15

35.62

3×16

70

150QJ20-26/4

20

26

3

7.9

3×4

71

150QJ20-33/5

33

3

7.9

3×4

72

150QJ20-39/6

39

4

10.26

3×4

73

150QJ20-46/7

46

5.5

13.74

3×4

74

150QJ20-52/8

52

5.5

13.74

3×4

75

150QJ20-59/9

59

5.5

13.74

3×4

76

150Q220-65/10

65

7.5

18.5

3×4

77

150QJ20-72/11

72

7.5

18.5

3×4

78

150QJ20-78/12

78

7.5

18.5

3×6

79

150QJ201-85/13

85

9.2

22.12

3×6

80

150QJ20-91/14

91

9.2

22.12

3×6

81

150QJ20-98/15

98

9.2

22.12

3×6

82

150QJ20-104/16

104

11

26.28

3×6

83

150QJ20-111/17

111

11

26.28

3×6

84

150QJ20-117/17

117

13

30.87

3×6

85

150QJ20-124/19

124

13

30.87

3×6

86

150QJ20-130/20

130

13

30.87

3×6

87

150QJ20-137/21

137

15

35.62

3×6

88

150QJ20-143/22

143

15

35.62

3×6

89

150QJ20-150/23

150

15

35.62

3×6

90

150QJ20-156/24

156

15

35.62

3×10

91

150Q220-163/25

163

15

35.62

3×10

92

150QJ25-24/3

25

24

3

7.9

65

3×4

93

150QJ25-32/4

32

4

10.3

3×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

94

150QJ25-40/5

25

40

5.5

13.7

65

3×4

95

150QJ25-48/6

48

5.5

13.7

3×4

96

150QJ25-56/7

56

7.5

18.5

3×4

97

150QJ25--64/8

64

7.5

18.5

3×4

98

150QJ25-72/9

72

9.2

18.5

3×6

99

1509325-80/10

80

9.2

22.1

3×6

100

150QJ25-88/11

88

11

26.3

3×6

101

150QJ25-96/12

96

11

26.3

3×6

102

150QJ25-104/13

104

13

30.9

3×6

103

150QJ25-112/14

112

13

30.9

3×6

104

150QJ25-120/15

120

15

35.6

3×6

105

150QJ25-128/16

128

15

35.6

3×6

106

150QJ25-136/17

136

18.5

44.0

3×10

107

150QJ25-144/18

144

18.5

44.0

3×10

108

150QJ25-152/19

152

18.5

44.0

3×10

109

150QJ32-18/3

32

18

3

7.9

65

3×4

110

150QJ32-24/4

24

4

10.26

3×4

111

150QJ32-30/5

30

5.5

13.74

3×4

112

150QJ32-36/6

36

5.5

13.74

3×4

113

150QJ32-42/7

42

7.5

18.5

3×6

114

150QJ32-54/9

54

9.2

22.12

3×6

115

150QJ32-66/11

66

11

26.28

3×6

116

150QJ32-72/12

72

13

30.87

3×6

117

150QJ32-84/14

84

13

30.87

3×6

118

150QJ32-90/15

90

15

35.62

3×6

119

150QJ32-96/16

96

15

35.62

3×6

120

150QJ32-108/18

108

18.5

44.0

3×10

121

150QJ50-6/1

50

6

3

7.9

80

3×4

122

150QJ50-12/2

12

4

10.26

3×4

123

150QJ50-18/3

18

5.5

13.74

3×4

124

150QJ50-24/4

24

7.5

18.5

3×6

125

150Qj50-30/5

30

9.2

22.12

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

126

150QJ501-36/6

50

36

9.2

22.12

80

3×6

127

150QJ501-42/7

42

11

26.28

3×6

128

150QJ50-48/8

48

13

30.87

3×6

129

150QJ50-54/9

54

15

35.62

3×6

130

150QJ50-60/10

60

18.5

44.0

3×6

131

150QJ50-66/11

66

18.5

44.0

3×6

132

150QJ50-72/12

72

18.5

44.0

3×10

133

200QJ20-40/3

20

40

4

10.1

50

3×4

134

200QJ20-54/4

54

5.5

13.6

3×4

135

200QJ20-67/5

67

7.5

18

3×4

136

200QJ20-81/6

81

7.5

18

3×4

137

200QJ20-93/7

93

Q9

21.7

3×6

138

200QJ20-108/8

108

11

25.8

3×6

139

200QJ20-121/9

121

13

29.8

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

140

2000J20-133/10

20

133

15

33.9

50

3×6

141

2000J20-148/11

148

15

33.9

3×6

142

2000320-175/13

175

18.5

41.6

3×10

143

2000J20-202/15

202

22

48.2

3×16

144

2000J20-243/18

243

25

54.5

65

3×16

145

20003201-270/20

270

30

65.4

3×25

146

2000320-297/22

297

30

65.4

3×25

147

2000J20-338/25

338

37

79.7

3×25

148

200Q320-350/26

350

37

79.7

3×35

149

2000320-363/27

363

37

79.7

3×35

150

200QJ20-400/30

400

45

96.9

3×50

151

2000J20-450/34

450

45

96.9

3×50

152

2000332-26/2

32

26

4

10.1

65

3×4

153

2000J32-39/3

39

5.5

13.6

3×4

154

200Q332-52/4

52

7.5

18

3×4

155

2000J32-65/5

65

11

25.8

3×6

156

2000332-78/6

78

11

25.8

3×6

157

2000J32-91/7

91

13

29.8

3×6

158

200Q3321-104/8

104

15

33.9

3×6

159

2000332-130/10

130

18.5

41.6

3×10

160

2000332-156/12

156

25

54.5

3×16

161

2000J32-195/15

195

30

65.4

3×16

162

2000J32-234/18

234

37

79.7

3×25

163

2000J32-247/19

247

37

79.7

3×25

164

200Q332-260/20

260

45

96.9

3×25

165

2000332-286/22

286

45G

96.9

3×35

167

2000340-26/2

40

26

5.5

13.6

3×4

168

200QJ40-39/3

39

7.5

18

3×4

169

200Q340-52/4

52

q9

21.7

3×6

170

2000340-65/5

65

11

25.8

3×6

171

200Q340-78/6

78

15

33.9

3×6

172

2000J40-104/8

104

18.5

41.6

3×10

173

200Q340-117/9

117

22

48.2

3×10

174

2000340-143/11

143

25

54.5

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

175

200QJ40-169/13

40

169

30

65.4

65

3×16

176

200QJ40-182/14

182

37

79.7

3×16

177

200QJ40-208/16

208

37G

79.7

3×25

178

200QJ40-234/18

234

45G

96.9

3×25

179

200QJ40-247/19

247

45G

96.9

3×35

180

200QJ50-13/1

50

13

4

10.1

80

3×4

181

200QJ50-26/2

26

5.5

13.6

3×4

182

200QJ50-39/3

39

9.2

21.7

3×4

183

200QJ50-52/4

52

11

25.8

3×6

184

200QJ50-65/5

65

15

33.9

3×6

185

200QJS0-78/6

78

18.5

41.6

3×6

186

200QJ50-91/7

91

22

48.2

3×10

187

200QJ50-104/8

104

25

54.5

3×10

188

200QJ50-117/9

117

30

65.4

3×10

189

200QJ50-130/1O

130

30

65.4

3×16

190

200QJ50-156/12

156

37

79.7

3×16

191

200QJ50-182/14

182

45G

96.9

3×25

192

200QJ50-195/15

195

45G

96.9

3×25

193

200QJ63-12/1

63

12

4

10.1

80

3×4

194

200QJ63-24/2

24

7.5

18

3×4

195

200QJ63-36/3

36

11

25.8

3×6

196


200QJ63-48/4

48

15

33.9

3×6

197

200QJ63-60/5

60

18.5

41.6

3×10

198

200QJ63-72/6

72

99

48.2

3×10

199

200QJ63-84/7

84

9氏

54.5

3×10

200

200QJ63-96/8

96

30

65.4

3×16

201

200QJ63-108/9

108

30

65.4

3×16

202

200QJ63-120/10

120

37

79.7

3×25

203

200QJ63-144/12

144

45

96.9

3×25

204

200QJ80-11/1

80

11

4

10.1

100

3×4

205

200QJ80-22/1

22-

7.5

18

3×4

206

200QJS0-33/3

33

11

25.8

3×6

207

200QJ80-44/4

44

15

33.9

3×6

208

200QJ80-55/5

55

18.5

41.6

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

209

200QJ80-66/6

80

66

22

48.2

100

3×10

210

200QJ801-77/7

77

30

65.4

3×16

211

200QJ80-88/8

88

37

79.7

3×16

212

2000J80-99/9

99

37

79.7

3×16

213

200QJ80-121/11

121

45

96.9

3×25

214

250QJ32-138/6

32

138

22

47.9

65

3×10

215

250QJ32-161/7

161

25

53.8

3×16

216

250QJ321-184/8

184

30

64.2

3×16

217

250QJ32-207/9

207

37

77.8

3×16

218

250QJ32-230/10

230

37

77.8

3×25

219

250QJ32-253/11

253

45

94.1

3×25

220

250QJ32-276/12

276

45

94.1

3×25

231

250QJ32-300/13

300

55G

114.3

80

3×35

232

250QJ32-322/14

322

55G

114.3

3×35

233

250QJ32-345/15

345

63G

130.9

3×50

234

250QJ32-368/16

368

63G

130.9

3×50

235

250QJ32-391/17

391

63G

130.9

3×70

236

250QJ32-414/18

414

75G

152.3

3×70

237

250QJ32-437/19

437

75G

152.3

3×70

238

250QJ32-460/20

460

75G

152.3

3×70

239

250QJ32-483/21

483

90G

182.8

3×95

240

250QJ32-506/22

506

90G

182.8

3×95

241

250QJ32-529/23

529

90G

182.8

3×95

242

250QJ32-552/24

552

90G

182.8

3×95

243

250QJ32-575/25

575

100G

203.1

3×95

244

250QJ32-598/26

598

100G

203.1

3×95

245

250QJ50-20/1

50

20

5.5

13.6

65

3×4

246

250QJ50-40/2

40

9.2

21.7

3×4

247

250QJ50-60/3

60

13

29.8

3×6

248

250QJ50-80/4

80

18.5

41.6

3×10

249

250QJ50-100/4

100

22

47.9

80

3×10

250

250QJ50-120/6

120

25

53.8

3×16

251

250QJ50-140/7

140

37

77.8

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

252

250QJ50-160/8


160

37

77.8

80

3×16

253

250QJ50-180/9

180

45

94.1

3×25

254

250QJ50-200/10

200

45

94.1

3×25

255

2509350-220/11

220

55G

114.3

3×35

256

250QJ50-240/12

240

55G

114.3

100

3×50

257

250QJ50-260/13

260

63G

130.9

3×50

258

250QJ50-280/14

280

63G

130.9

3×50

259

250QJ50-300/15

300

63G

130.9

3×50

260

250QJ50-320/16

50

320

75G

152.3

3×70

261

250Qj50-340/17

340

90G

182.8

3×70

262

250QJ50-360/18

360

90G

182.8

3×70

263

250QJ50-380/19

380

1OOG

203.1

3×95

264

250QJ50-400/20

400

100G

203.1

3×95

265

2509ff50-420/21

420

110G

223.4

3×95

266

250QJ50-440/22

440

110G

223.4

3×95

267

250QJ50-460/23

460

110G

223.4

3×95

268

250QJ50-480/24

480

110G

223.4

3-2×70

269

250QJ50-500/25

500

110G

223.4

3-2×70

270

250QJ80-20/1

80

20

7.5

18

3×4

271

250QJ80-40/9,

40

15

33.9

3×6

272

250QJ80-60/3

60

22

47.9

3×10

273

250QJ80-80/4

80

30

64.2

3×16

274

250QJ80-100/5

100

37

77.8

3×25

275

250QJ801-120/6

120

45

94.1

3×25

276

250QJ80-140/7

140

55

114.3

3×25

277

250QJ80-160/8

160

55

114.3

3×25

278

250QJ80-180/9

180

63

130.9

3×35

279

250QJ80-200/1o

200

75

152.3

3×50

280

250QJ80-220/11

220

90G

182.8

3×70

281

250QJ80-240/12

240

90G

182.8

3×70

282

250QJ80-260/13

260

90G

182.8

3×70

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

283

250QJ80-280/14

80

280

100G

203.1

100

3×95

284

250QJ80-300/15

300

110G

223.4

3×95

285

250QJ80-320/16

320

110G

223.4

3×95

286

250QJ100-18/1

100

18

7.5

18

3×4

287

250QJ100-36/2

36

15

33.9

3×6

288

250Q5100-54/3

54

25

53.8

3×16

289

25093100-72/4

72

30

64.2

3×16

290

250QJ100-108/6

108

45

94.1

3×25

291

250QJ100-126/7

126

55

114.3

3×25

292

250QJ100-144/8

144

63

130.9

3×35

293

250QJ100-162/9

162

75

152.3

3×35

294

250QJ100-198/11

198

90G

182.8

3×50

295

250QJ100-216/12

216

100G

203.1

3×70

296

250QJ100-234/13

234

110G

223.4

3×95

297

250QJ100-252/14

252

110G

233.4

3×95

298

250QJ125-16/1

125

16

9.2

21.7

125

3×4

299

250QJ1251-32/2

32

18.5

41.6

3×6

300

250QJ125-48/3

48

25

53.8

3×50

301

250QJ125-64/4

64

37

77.8

3×16

302

250QJ125-80/5

80

45

94.1

3×16

303

250QJ125-96/6

96

55

114.3

3×25

304

250QJ125-112/7

112

63

130.9

3×35

305

250QJ125-128/8

128

75

152.3

3×35

306

250QJ125-144/9

144

90G

182.8

3×35

307

250QJ125-160/10

160

90G

182.8

3×35

308

250QJ125-176/11

176

100G

203.1

3×50

309

250QJ125-192/12

192

110G

223.4

3×50

310

250QJ125-208/13

208

110G

223.4

3×70

311

250QJ140-15/1

140

15

9.2

21.7

3×6

312

250QJ140-30/2

30

18.5

41.6

3×6

313

250QJ140-45/3

45

30

64.2

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

314

250QJ140-60/4

140

60

37

77.8

125

3×16

315

250QJ140-75/5

75

45

94.1

3×16

316

250QJ140-90/6

90

55

114.3

3×25

317

250QJ140-105/7

105

63

130.9

3×35

318

250QJ140-120/8

120

75

152.3

3×35

319

250QJ140-150/10

150

90G

182.8

3×35

320

250QJ140-165/11

165

100G

203.1

3×50

321

250QJ140-180/12

180

110G

223.4

3×70

322

250QJ160-15/1

160

15

11

25.8

3×6

323

250QJ160-30/2

30

22

47.9

3×16

324

250QJ160-45/3

45

37

77.8

3×16

325

250QJ160-60/4

60

45

94.1

3×25

326

250QJ160-75/5

75

55

114.3

3×25

327

250QJ160-90/6

90

63

.130.9

3×35

328

250QJ160-105/7

105

75

152.3

3×35

329

250QJ160-120/8

120

90

182.8

3×35

330

250QJ160-135/9

135

90G

182.8

3×35

331

250QJ160-150/10

150

100G

203.1

3×50

332

300QJ200-20/1

200

20

18.5

41.6

125

3×6

333

300QJ200-40/2

40

37

77.8

3×16

334

300QJ200-60/3

60

55

114.3

3×25

335

300QJ200-80/4

80

75

152.3

3×35

336

300QJ200-100/5

100

90G

182.8

3×50

337

300QJ200-120/6

120

110G

220.8

3×50

338

300QJ200-140/7

140

125G

249.5

3×70

339

300QJ200-160/8

160

140G

277.8

3×70

340

300QJ230-20/1

230

20

22

47.9

150

3×6

340

300QJ230-40/2

40

45

94.1

3×16

342

300QJ230-60/3

60

75

154

3×25

343

300QJ230-80/4

80

90G

183.8

3×35

344

300QJ230-100/5

100

90G

183.8

3×50

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

345


300QJ250-15/1

250

15

18.5

41.6

150

3×10

346

300QJ250-30/2

30

37

77.8

3×16

347


300QJ250-24/1

24

30

64.2

3×16

348


300QJ250-48/2

48

55

114.3

3×25

349


300QJ250-72/3

72

90G

183.8

3×35

350


300QJ320-28/1

320

28

45

94.1

200

3×16

351


300QJ320-56/2

56

75

152.3

3×35

352


300QJ320-84/3

84

125G

249.5

3×50

353


350QJ250-25/1

250

25

30

64.2

150

3×25

354


350QJ250-50/2

50

63

130.9

3×35

355


350QJ250-75/3

75

90G

182.8

3×50

356


350QJ250-100/4

100

125G

249.5

3×50

357


350QJ320-30/1

320

30

45

94.1

200

3×16

358


350QJ320-60/2

60

90G

182.8

3×50

359


350QJ320-90/3

90

145

277.8

3×50

360


350QJ320-20/1

20

30

64.2

3×16

361


350QJ320-40/2

40

63

130.9

3×35

362


350QJ500-20/1

500

20

45

94.1

3×25

363


350QJ500-40/1

40

90G

182.8

3×50

潜水泵安装启动运行:

1、QJ型深井潜水泵安装前的检查与准备

(1)检查水井是否符合本泵使用条件,即井径、垂直和井壁质量以及静水位、动水位、涌水量和水质条件等,若不符合使用条件必须采取相应措施,否则不能将泵下井。

(2)检查供电设备及供电线路能否保证电泵正常运行。

(3)电源电压和频率是否符合使用条件。

(4)熟悉安装使用说明书,对新钻的水井必须进行洗井,清除水中泥砂后,方能安装QJ型潜水电泵。

(5)检查电气线路,控制和保护装置是否合理安全可靠。

(6)准备好各种安装使用工具,竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。

2、QJ型深井潜水泵安装

(1)机泵一体卸下滤水网,然后打开注水和放气孔螺栓往电机内腔注满洁净的清水,一定确保注满,防止假满。并检查电机各部是否漏水。发现漏水根据部位应调正胶垫上紧螺栓。

(2)仔细检查电缆和接头有无碰伤或损坏,发现问题及时包孔。

(3)用500伏兆欧表测定绕阻的绝缘电阻不低于l50兆欧。

(4)安装好保护开关和起动设备,并检查电机内水是否灌满然后上紧注水、放气孔螺栓,然后上好护线板、滤水网准备安装下井。

(5)在深井泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落井台上。

(6)再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,最后一节夹板不卸将泵固定在井口上。

(7)最后放上井盖,弯管,闸阀出水管等。

(8)每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。

(9)电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。

(10)下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。

(11)大口井等安装泵时严禁人员下井。

(12)保护开关和起动设备应配有电压、电流表、指示灯,并安装在配电盘上,放在井台周围适当的位置。

3.深井泵起动

(1)用500伏兆欧表测量电机绕阻对地绝缘电阻不低于5兆欧。

(2)检查三相电源线路,电压是否符合规定,各种仪表、保护设备及接线正确无误后方可合闸起动。

(3)起动后观察电流、电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。

4、QJ型深井潜水泵试转向
为了判明正确的电机旋转方向,应让泵在闭阀状态下,按两个方向运转。通过调换三

相电源的任意两相,改变旋转方向。旋转方向不同,压力表的读数也不同。压力较高的方向

就是正确的旋转方向。也可以在阀门打开的情况下,从流量的大小来判别旋转方向,流量较大的方向为正确的旋转方向。

5、QJ型深井潜水泵停机

(1)关闭开关停机,再起动须等5分钟或更长的时间,以防电机温升过高,停机后最好切断电源。

(2)保护开关不得停用,或用铝丝铜丝加大保险丝的作法是错误的。

(3)QJ潜水泵的连续停机时间不得超过14天,否则,水中的杂质,沉淀在轴承和叶轮间隙内,甚至会堵住水泵转轴。如果工作环境要求停机时间超过l 4天,应至少每1 4天开机一次,运转5分钟,以保证机组随时开机使用。

注意事项

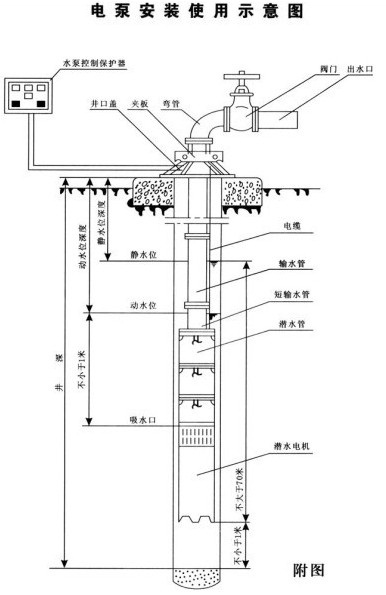

电缆接头应严格按附图进行:

1.QJ型深井潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴、水泵轴转动是否灵活无阻;

2.下井前检查电机电阻应在1 50兆欧以上;

3.电机注水要认真防止假满,切忌未灌满清水即开始运行;

4.保护开关和启动设备应按规定配齐;

5.电机运转2500小时应进行一次大修,l500小时应进行小检修;

6.电泵停机存放时应把电机内存水放完;

7.严禁不懂装懂野蛮拆装、修理应在本厂或定点修理厂进行;

8.禁止频繁“开"、“停";

9.安装电泵时谨防异物掉入井内;

10.如遇下列情况应停机检修:
(1)电流电压超过额定值。

(2)流量明显减少。

(3)水泵间歇出水或响声震动较大。

(4)保护开关频繁跳闸。

(5)电机绝缘,电阻低于0.5兆欧。

我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
