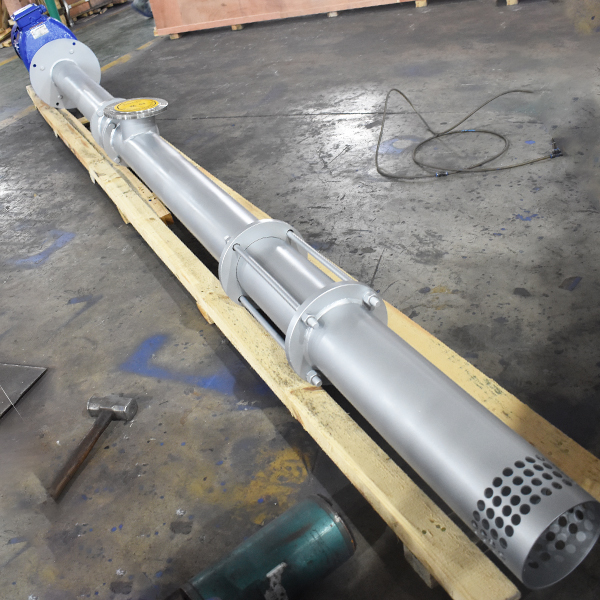

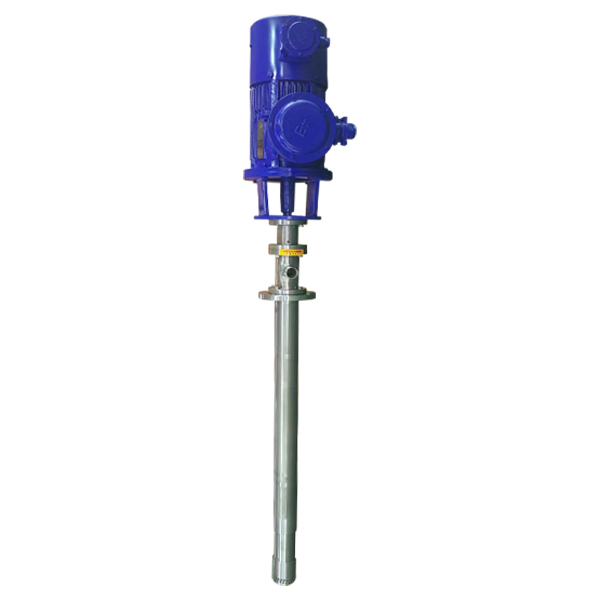

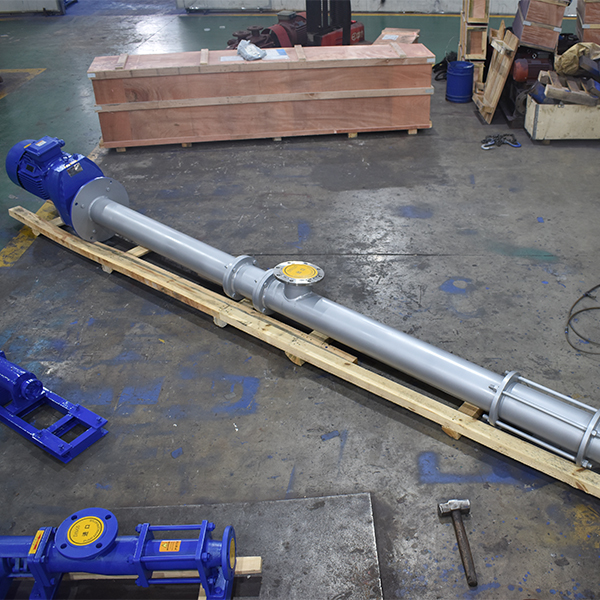

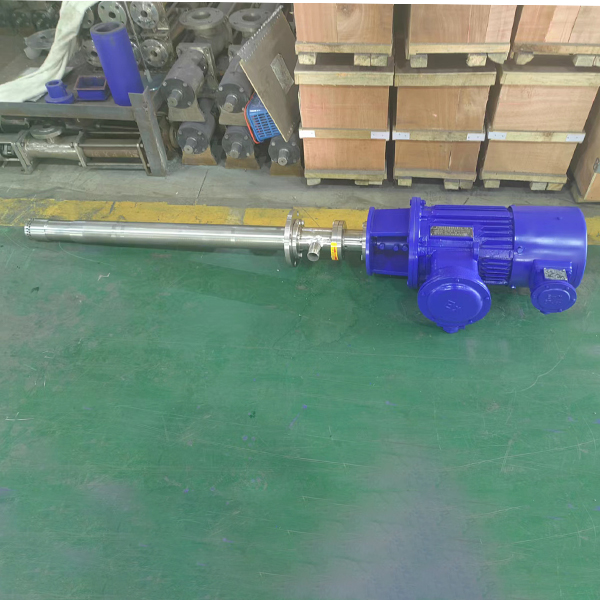

LG型立式单螺杆泵
品牌:扬子江
型号:LG
材质:不锈钢
驱动方式:电动
用途:化工、石油、食品、医药等行业中
目录
LG立式单螺杆泵产品概述:
立式螺杆泵是结合立式离心泵的技术2008年成功开发的一种安装立式电机,泵腔直接插入液体中抽取液体输送出去。改写了螺杆泵泵腔直接插入液体中输送食品卫生流体及粘稠化工、化学介质。是食品、化工、制药、冶金等流域的优质泵型。
LG立式单螺杆泵特点:
1、结构先进,性能优越:改变传统高压平衡技术,采用主、从杆的轴向力低压平衡装置,受力平衡均匀,螺杆不变形,运行可靠稳定,无脉动,噪音低;
2、设计,密封可靠:泵采用机械密封形式,密封腔压力与吸入压力相通,同时结构设计上对密封充分冷却循环,保证密封效果,无泄漏;
3、优化改进,外形美观:改变传统的进、出口的位置,使得进出口分布在泵两侧并成一条直线,外形美观,同时在设计上进行创新,在用户现场不用改变管线就可实现进出口的互换;
4、泵芯组件,方便维修和配件更换:泵结构简单紧凑,泵芯总成采用组件式结构,可整体取出,便于维护、修理;
5、安全阀组件,保护产品安全:产品所配安全阀可以瞬间保护泵,防过载,但不能作为管道的溢流阀使用;
6、进出口多种组合形式,方便现场管道连接;
7、螺杆泵可以直接插入液体中,输送食品流体和粘稠一的可靠性比卧式螺杆泵高。
8、在额定扬程内都可以正常工作,不会像离心泵有超电流的现象。
LG立式单螺杆泵技术选型表:
号
|
转数
(r/min) |
流量
(m3/h) |
压力
(Mpa) |
扬程
m |
电机
功率 (kw) |
必需汽
蚀余量 (m) |
进口法
兰通径 (mm) |
出口法
兰通径 (mm) |
允许颗
粒直径 (mm) |
允许纤
维长度 (mm) |
LG10-1
|
960
|
0.1
|
0.6
|
60
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
LG10-2
|
960
|
0.1
|
1.2
|
120
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
LG13-1
|
960
|
0.4
|
0.6
|
60
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
LG13-2
|
960
|
0.4
|
1.2
|
120
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
LG15-1
|
960
|
0.8
|
0.6
|
60
|
0.75
|
4
|
Dg25
|
Dg25
|
1
|
20
|
LG15-2
|
960
|
0.8
|
1.2
|
120
|
0.75
|
4
|
Dg25
|
Dg25
|
1
|
20
|
LG20-1
|
960
|
1.2
|
0.6
|
60
|
0.75
|
4
|
Dg25
|
Dg25
|
1.5
|
25
|
LG20-2
|
960
|
1.2
|
1.2
|
120
|
1.1
|
4
|
Dg25
|
Dg25
|
1.5
|
25
|
LG25-1
|
960
|
2
|
0.6
|
60
|
1.5
|
4
|
Dg32
|
Dg25
|
2
|
30
|
LG25-2
|
960
|
2
|
1.2
|
120
|
2.2
|
4
|
Dg32
|
Dg25
|
2
|
30
|
LG30-1
|
960
|
5
|
0.6
|
60
|
2.2
|
4
|
Dg50
|
Dg40
|
2.5
|
35
|
LG30-2
|
960
|
5
|
1.2
|
120
|
3.0
|
4
|
Dg50
|
Dg40
|
2.5
|
35
|
LG35-1
|
960
|
8
|
0.6
|
60
|
3.0
|
4
|
Dg65
|
Dg50
|
3
|
40
|
LG35-2
|
960
|
8
|
1.2
|
120
|
4.0
|
4
|
Dg65
|
Dg50
|
3
|
40
|
LG40-1
|
960
|
12
|
0.6
|
60
|
4.0
|
4
|
Dg80
|
Dg65
|
3.8
|
45
|
LG40-2
|
960
|
12
|
1.2
|
120
|
5.5
|
4
|
Dg80
|
Dg65
|
3.8
|
45
|
LG50-1
|
960
|
20
|
0.6
|
60
|
5.5
|
4.5
|
Dg100
|
Dg80
|
5
|
50
|
LG50-2
|
960
|
20
|
1.2
|
120
|
7.5
|
4.5
|
Dg100
|
Dg80
|
5
|
50
|
LG60-1
|
960
|
30
|
0.6
|
60
|
11
|
5
|
Dg125
|
Dg100
|
6
|
60
|
LG60-2
|
960
|
30
|
1.2
|
120
|
15
|
5
|
Dg125
|
Dg100
|
6
|
60
|
LG70-1
|
720
|
45
|
0.6
|
60
|
11
|
5
|
Dg150
|
Dg125
|
8
|
70
|
LG70-2
|
720
|
45
|
1.2
|
120
|
15
|
5
|
Dg150
|
Dg125
|
8
|
70
|
LG85-1
|
720
|
65
|
0.6
|
60
|
15
|
5
|
Dg150
|
Dg150
|
10
|
80
|
LG85-2
|
720
|
65
|
1.2
|
120
|
18.5
|
5
|
Dg150
|
Dg150
|
10
|
80
|
LG105-1
|
720
|
145
|
0.6
|
60
|
22
|
5
|
Dg200
|
Dg200
|
15
|
110
|
LG105-2
|
720
|
145
|
1.2
|
120
|
30
|
5
|
Dg200
|
Dg200
|
15
|
110
|
LG135-1
|
720
|
350
|
0.6
|
60
|
37
|
5
|
Dg250
|
Dg250
|
20
|
150
|
LG135-2
|
720
|
350
|
1.2
|
120
|
45
|
5
|
Dg250
|
Dg250
|
20
|
150
|
立式螺杆泵工作原理
是单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,zui后挤出泵体。螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。
常见故障和处理方法:
故障 |
产生原因 |
排出方法 |
泵不能起动 |
l、新泵转、定子配合过紧 2、电压、电流太氏 3、介质粘度过高 |
1、用工具人力帮助转动几圈 2、检查、调整 3、稀释料液 |
泵不出液 |
1、旋转方向不对 2、吸入管路有问题 3、介质粘度过高 4、转、定子损坏或传动部件损坏 5、泵内导物堵塞 |
1、调整方向 2、检查泄漏,打开进出口阀门 3、稀释料液 4、检查更换 5、排除更换
|
流量达不到 |
1、管路泄漏 2、阀门未全部打开或局部堵塞 3、转速太低 4、转、定子磨损 |
1、检查修理管路 2、打开全部阀门、排除堵塞物 3、调整转速 4、更换损另件
|
压力达不到 |
l、转子、定子磨损 |
1、更换转、定子 |
电机过热 |
1、电机故障 2、出口压力过高,电机超载 3、定子烧坏或粘在转子上 |
1、检查电机、电压、电流、电频 2、检查杨程,开足出口阀门,排除阻塞 3、更换损坏件
|
流量压力急剧下降 |
1、管道突然堵塞或泄漏 2、定子磨损恶劣 3、液体粘度突然改变 4、电压突然下降
|
参照以下几项,逐项排除
|
轴密封处大量泄漏液体 |
1、软填料磨损 2、机械密封损坏 |
1、压紧或更换填料 2、修复或更换 |
