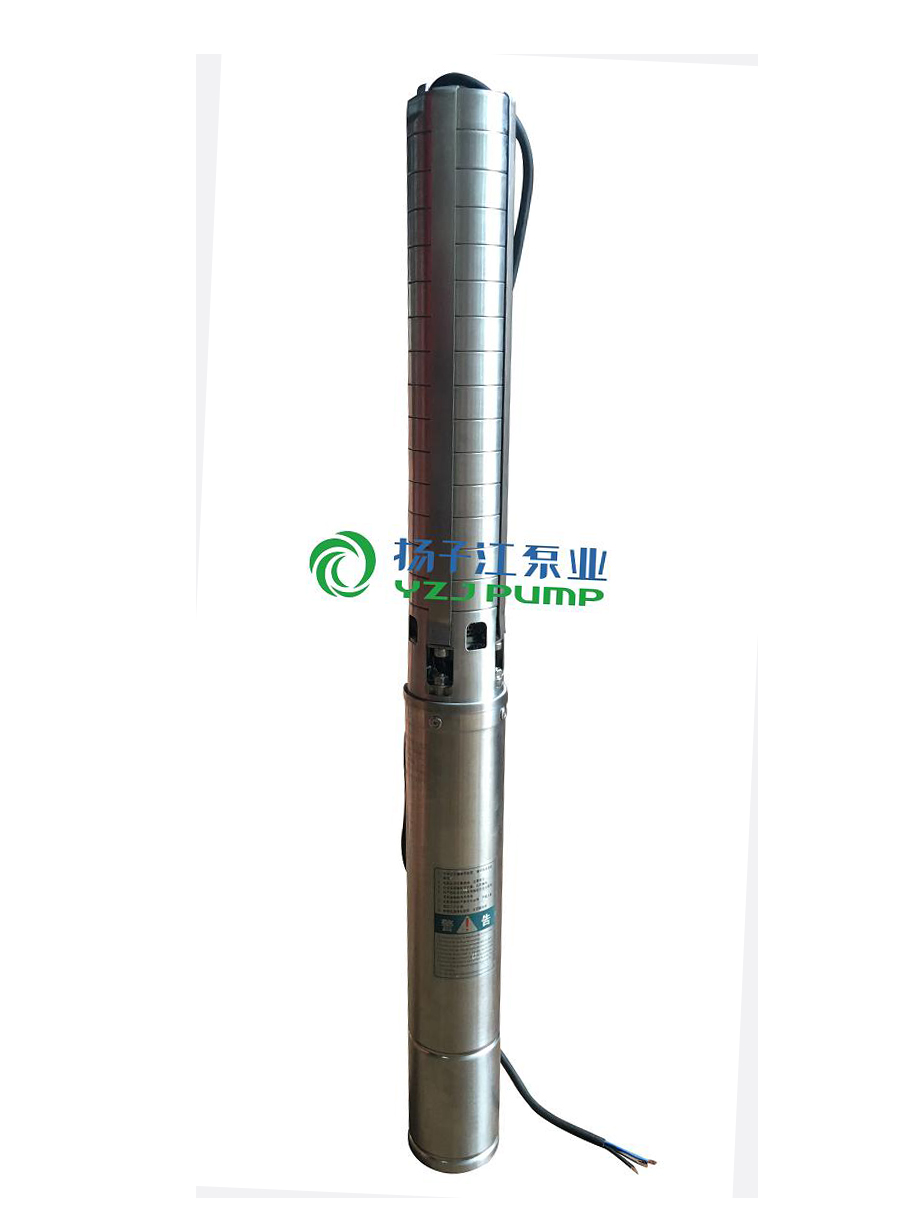

潜水泵:QJ型深井潜水电泵|不锈钢深井泵

QJ型深井潜水电泵说明书
详细信息:

QJ型深井潜水电泵是引进国外泵业公司领先的制泵技术生产的高性能耐磨型电泵,动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机,对水质绝对无污染,是当前国内外深井泵之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头(或铜合金入水座、泵头),高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳,全新“浮动式”结构叶轮在工作期间对电机无轴向压力。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式(或高层送水使用)。

QJ潜水泵产品特点

1、电机、水泵一体,潜入水中运行,安全可靠。

2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单,占地面积小、不需建造泵房。

4、结构简单、节省原材料。

QJ潜水泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

潜入水下工作,具有结构紧凑、体积小、重量轻、安装、使用、维护方便,运输安全可靠、节约能源等优点。
1、电源:三相交流电,电压380伏,频率50赫兹。
2、水源
(1)水温 a:QJ型≤20℃ b: QJR型≤120℃
(2)水中含沙量(重量比)不得超过001%,氯离子不得超过400毫克/升。
(3)PH=65∽85

QJ型深井潜水泵由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的 压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。

QJ型井用多级潜水泵工作条件:

1.QJ型深井潜水泵电源要求:
(1)额定频率为50赫兹,电机端额定电压应保证为380+5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75%。
(3)变压器距井较远时,应考虑输电线线压降,对功率大于45KW的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
2.水质要求:
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01%(质量比)。
(3)酸碱度PH值在6.5-8.5范围内。
(4)水中氯离子含量不大于400毫克/升。
(5)硫化氢含量不大于1.5毫克/升。
(6)水温不高于20℃。
3.井筒要求:
正直、光滑、不得有凸起或井管错位现象,井内径不小于相应的机座号。

QJ潜水泵型号意义:

QJ深井潜水泵性能参数选型表:

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流A

出水管直径

配套电缆规格

1

1OOQJ2-50/10

2

40

0.75

2.0

40

3×1.5+1×1

2

100QJ2-70/14

70

1.1

3.1

3×1.5+1×1

3

100QJ2-80/16

80

1.1

3.1

3×1.5+1×1

4

100QJ2-100/20

100

1.5

3.8

3×1.5+1×1

5

100QJ2-110/22

110

1.5

3.8

3×1.5+1×1

6

100QJ2-140/28

140

1.5

3.8

3×1.5+1×1

7

100QJ2-150/30

150

2.2

5.6

3×1.5+1×1

8

1OOOJ2-160/32

160

2.2

5.6

3×2.5+1×1.5

9

100QJ2-190/38

190

2.2

5.6

3×2.5+1×1.5

10

1OOOJ2-200/40

200

3.0

7.3

3×4+1×2.5

11

100QJ3.2-40/6

2.2

40

0.75

2.0

40

3×1.5+1×1

12

1OOOJ3.2-54/8

54

0.75

2.0

3×1.5+1×1

13

100QJ3.2.68/10

68

1.1

3.1

3×1.5+1×1

14

100QJ3.2-72/11

72

1.1

3.1

3×1.5+1×1

15

1OOQJ3.2-99/15

99

1.5

3.8

3×1.5+1×1

16

1OOQJ3.2-108/16

108

2.2

5.6

3×1.5+1×1

17

100QJ3.2-135/20

135

2.2

5.6

3×2.5+1×1.5

18

1OOQJ3.2-144/21

144

3.O

7.3

3×4+1×2.5

19

100QJ3.2-170/25

170

3.0

7.3

3×4+1×2.5

20

100QJ3.2-230/34

230

4.0

10.26

3×4+1×2.5

21

100QJ5-24/6

5

24

0.75

2.0

40

3×1.5+1×1

22

100QJ5-36/9

36

1.1

3.1

3×1.5+1×1

23

100QJ5-48/12

48

1.5

3.8

3×1.5+1×1

24

100QJ5-64/16

64

2.2

5.6

3×1.5+1×1

25

100QJ5-72/18

72

2.2

5.6

3×1.5+1×1

26

100QJ5-88/22

88

3.0

7.3

3×2.5+1×1.5

27

100QJ5-96/24

96

3.0

7.3

3×2.5+1×1.5

28

1OOQJ5-108/27

108

3.0

7.3

3×4+1×2.5

29

100QJ5-128/32

128

4.0

10.26

3×4+1×2.5

30

100QJ5-164/41

164

5.5

13.74

3×4+1×2.5

31

100QJ5-220/55

220

7.5

18.5

3×6+1×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

32

1OOQJ8-15/3

8

15

0.75

2.0

50

3×1.5+1×1

33

1OOQJ8-20/4

20

1.1

3.1

3×1.5+1×1

34

1OOQJ8-30/6

30

1.5

3.8

3×1.5+1×1

35

1OOQJ8-40/8

40

99

5.6

3×1.5+1×1

36

1OOQJ8-50/10

50

3.0

7.3

3×2.5+1×1.5

37

1OOOJ8-60/12

60

3.O

7.3

3×2.5+1×1.5

38

1OOQJ8-70/14

70

3.0

7.3

3×2.5+1×1.5

39

1OOQJ8-85/17

85

4.0

10.26

3×2.5+1×1.5

40

1OOQJ8-95/19

95

5.5

13.74

3×4+1×2.5

41

1OOQJ8-100/20

100

5.5

13.74

3×4+1×2.5

42

1OOQJ8-110/22

110

5.5

13.74

3×4+1×2.5

43

1OOOJ8-135/27

135

7.5

18.5

3×4+1×2.5

44

1OOQJ8-150/30

150

7.5

18.5

3×4+1×2.5

45

1OOQJ10-48/1o

10

48

2.2

5.6

50

3×1.5+1×1

46

1OOQJ10-60/13

60

3.0

7.3

3×2.5+1×1.5

47

1OOQJ10-80/17

80

4.0

10.26

3×2.5+1×1.5

48

1OOQJ10-108/22

108

5.5

13.74

3×4+1×2.5

49

1OOQJ10-130/27

130

7.5

18.5

3×4+1×2.5

50

1OOQJ15-34/10

15

34

3.O

7.3

50

3×2.5+1×1.5

51

100QJ15-52/14

52

4.0

10.26

3×2.5+1×1.5

52

1OOQJ15-58/18

58

5.5

13.74

3×4+1×2.5

53

1OOQJ15-82/24

82

7.5

18.5

3×4+1×2.5

55

150QJ5-85/12

5

85

3

7.9

50

3×4

56

150QJ5-100/14

100

3

7.9

3×4

57

150QJ5-150/21

150

4

10.26

3×4

58

150QJ5-200/28

200

5.5

13.74

3×6

59

150QJ5-250/35

250

7.5

18.5

3×6

60

150QJ5-300/42

300

9.2

22.12

3×10

61

150QJ10-50/7

10

50

3

7.9

3×4

62

150QJ10-78/11

78

4

10.26

3×4

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

63

150QJ10-100/14

10

100

5.5

13.74

50

3×4

64

150QJ10-128/18

128

7.5

18.5

3×6

65

150QJ10-150/21

150

7.5

18.5

3×6

66

150QJ10-178/25

178

9.2

22.12

3×6

67

150QJ10-200/28

200

11

26.28

3×10

68

150QJ10-250/35

250

13

30.87

3×10

69

150QJ10-300/42

300

15

35.62

3×16

70

150QJ20-26/4

20

26

3

7.9

3×4

71

150QJ20-33/5

33

3

7.9

3×4

72

150QJ20-39/6

39

4

10.26

3×4

73

150QJ20-46/7

46

5.5

13.74

3×4

74

150QJ20-52/8

52

5.5

13.74

3×4

75

150QJ20-59/9

59

5.5

13.74

3×4

76

150Q220-65/10

65

7.5

18.5

3×4

77

150QJ20-72/11

72

7.5

18.5

3×4

78

150QJ20-78/12

78

7.5

18.5

3×6

79

150QJ201-85/13

85

9.2

22.12

3×6

80

150QJ20-91/14

91

9.2

22.12

3×6

81

150QJ20-98/15

98

9.2

22.12

3×6

82

150QJ20-104/16

104

11

26.28

3×6

83

150QJ20-111/17

111

11

26.28

3×6

84

150QJ20-117/17

117

13

30.87

3×6

85

150QJ20-124/19

124

13

30.87

3×6

86

150QJ20-130/20

130

13

30.87

3×6

87

150QJ20-137/21

137

15

35.62

3×6

88

150QJ20-143/22

143

15

35.62

3×6

89

150QJ20-150/23

150

15

35.62

3×6

90

150QJ20-156/24

156

15

35.62

3×10

91

150Q220-163/25

163

15

35.62

3×10

92

150QJ25-24/3

25

24

3

7.9

65

3×4

93

150QJ25-32/4

32

4

10.3

3×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

94

150QJ25-40/5

25

40

5.5

13.7

65

3×4

95

150QJ25-48/6

48

5.5

13.7

3×4

96

150QJ25-56/7

56

7.5

18.5

3×4

97

150QJ25--64/8

64

7.5

18.5

3×4

98

150QJ25-72/9

72

9.2

18.5

3×6

99

1509325-80/10

80

9.2

22.1

3×6

100

150QJ25-88/11

88

11

26.3

3×6

101

150QJ25-96/12

96

11

26.3

3×6

102

150QJ25-104/13

104

13

30.9

3×6

103

150QJ25-112/14

112

13

30.9

3×6

104

150QJ25-120/15

120

15

35.6

3×6

105

150QJ25-128/16

128

15

35.6

3×6

106

150QJ25-136/17

136

18.5

44.0

3×10

107

150QJ25-144/18

144

18.5

44.0

3×10

108

150QJ25-152/19

152

18.5

44.0

3×10

109

150QJ32-18/3

32

18

3

7.9

65

3×4

110

150QJ32-24/4

24

4

10.26

3×4

111

150QJ32-30/5

30

5.5

13.74

3×4

112

150QJ32-36/6

36

5.5

13.74

3×4

113

150QJ32-42/7

42

7.5

18.5

3×6

114

150QJ32-54/9

54

9.2

22.12

3×6

115

150QJ32-66/11

66

11

26.28

3×6

116

150QJ32-72/12

72

13

30.87

3×6

117

150QJ32-84/14

84

13

30.87

3×6

118

150QJ32-90/15

90

15

35.62

3×6

119

150QJ32-96/16

96

15

35.62

3×6

120

150QJ32-108/18

108

18.5

44.0

3×10

121

150QJ50-6/1

50

6

3

7.9

80

3×4

122

150QJ50-12/2

12

4

10.26

3×4

123

150QJ50-18/3

18

5.5

13.74

3×4

124

150QJ50-24/4

24

7.5

18.5

3×6

125

150Qj50-30/5

30

9.2

22.12

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

126

150QJ501-36/6

50

36

9.2

22.12

80

3×6

127

150QJ501-42/7

42

11

26.28

3×6

128

150QJ50-48/8

48

13

30.87

3×6

129

150QJ50-54/9

54

15

35.62

3×6

130

150QJ50-60/10

60

18.5

44.0

3×6

131

150QJ50-66/11

66

18.5

44.0

3×6

132

150QJ50-72/12

72

18.5

44.0

3×10

133

200QJ20-40/3

20

40

4

10.1

50

3×4

134

200QJ20-54/4

54

5.5

13.6

3×4

135

200QJ20-67/5

67

7.5

18

3×4

136

200QJ20-81/6

81

7.5

18

3×4

137

200QJ20-93/7

93

Q9

21.7

3×6

138

200QJ20-108/8

108

11

25.8

3×6

139

200QJ20-121/9

121

13

29.8

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

140

2000J20-133/10

20

133

15

33.9

50

3×6

141

2000J20-148/11

148

15

33.9

3×6

142

2000320-175/13

175

18.5

41.6

3×10

143

2000J20-202/15

202

22

48.2

3×16

144

2000J20-243/18

243

25

54.5

65

3×16

145

20003201-270/20

270

30

65.4

3×25

146

2000320-297/22

297

30

65.4

3×25

147

2000J20-338/25

338

37

79.7

3×25

148

200Q320-350/26

350

37

79.7

3×35

149

2000320-363/27

363

37

79.7

3×35

150

200QJ20-400/30

400

45

96.9

3×50

151

2000J20-450/34

450

45

96.9

3×50

152

2000332-26/2

32

26

4

10.1

65

3×4

153

2000J32-39/3

39

5.5

13.6

3×4

154

200Q332-52/4

52

7.5

18

3×4

155

2000J32-65/5

65

11

25.8

3×6

156

2000332-78/6

78

11

25.8

3×6

157

2000J32-91/7

91

13

29.8

3×6

158

200Q3321-104/8

104

15

33.9

3×6

159

2000332-130/10

130

18.5

41.6

3×10

160

2000332-156/12

156

25

54.5

3×16

161

2000J32-195/15

195

30

65.4

3×16

162

2000J32-234/18

234

37

79.7

3×25

163

2000J32-247/19

247

37

79.7

3×25

164

200Q332-260/20

260

45

96.9

3×25

165

2000332-286/22

286

45G

96.9

3×35

167

2000340-26/2

40

26

5.5

13.6

3×4

168

200QJ40-39/3

39

7.5

18

3×4

169

200Q340-52/4

52

q9

21.7

3×6

170

2000340-65/5

65

11

25.8

3×6

171

200Q340-78/6

78

15

33.9

3×6

172

2000J40-104/8

104

18.5

41.6

3×10

173

200Q340-117/9

117

22

48.2

3×10

174

2000340-143/11

143

25

54.5

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

175

200QJ40-169/13

40

169

30

65.4

65

3×16

176

200QJ40-182/14

182

37

79.7

3×16

177

200QJ40-208/16

208

37G

79.7

3×25

178

200QJ40-234/18

234

45G

96.9

3×25

179

200QJ40-247/19

247

45G

96.9

3×35

180

200QJ50-13/1

50

13

4

10.1

80

3×4

181

200QJ50-26/2

26

5.5

13.6

3×4

182

200QJ50-39/3

39

9.2

21.7

3×4

183

200QJ50-52/4

52

11

25.8

3×6

184

200QJ50-65/5

65

15

33.9

3×6

185

200QJS0-78/6

78

18.5

41.6

3×6

186

200QJ50-91/7

91

22

48.2

3×10

187

200QJ50-104/8

104

25

54.5

3×10

188

200QJ50-117/9

117

30

65.4

3×10

189

200QJ50-130/1O

130

30

65.4

3×16

190

200QJ50-156/12

156

37

79.7

3×16

191

200QJ50-182/14

182

45G

96.9

3×25

192

200QJ50-195/15

195

45G

96.9

3×25

193

200QJ63-12/1

63

12

4

10.1

80

3×4

194

200QJ63-24/2

24

7.5

18

3×4

195

200QJ63-36/3

36

11

25.8

3×6

196



200QJ63-48/4

48

15

33.9

3×6

197

200QJ63-60/5

60

18.5

41.6

3×10

198

200QJ63-72/6

72

99

48.2

3×10

199

200QJ63-84/7

84

9氏

54.5

3×10

200

200QJ63-96/8

96

30

65.4

3×16

201

200QJ63-108/9

108

30

65.4

3×16

202

200QJ63-120/10

120

37

79.7

3×25

203

200QJ63-144/12

144

45

96.9

3×25

204

200QJ80-11/1

80

11

4

10.1

100

3×4

205

200QJ80-22/1

22-

7.5

18

3×4

206

200QJS0-33/3

33

11

25.8

3×6

207

200QJ80-44/4

44

15

33.9

3×6

208

200QJ80-55/5

55

18.5

41.6

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

209

200QJ80-66/6

80

66

22

48.2

100

3×10

210

200QJ801-77/7

77

30

65.4

3×16

211

200QJ80-88/8

88

37

79.7

3×16

212

2000J80-99/9

99

37

79.7

3×16

213

200QJ80-121/11

121

45

96.9

3×25

214

250QJ32-138/6

32

138

22

47.9

65

3×10

215

250QJ32-161/7

161

25

53.8

3×16

216

250QJ321-184/8

184

30

64.2

3×16

217

250QJ32-207/9

207

37

77.8

3×16

218

250QJ32-230/10

230

37

77.8

3×25

219

250QJ32-253/11

253

45

94.1

3×25

220

250QJ32-276/12

276

45

94.1

3×25

231

250QJ32-300/13

300

55G

114.3

80

3×35

232

250QJ32-322/14

322

55G

114.3

3×35

233

250QJ32-345/15

345

63G

130.9

3×50

234

250QJ32-368/16

368

63G

130.9

3×50

235

250QJ32-391/17

391

63G

130.9

3×70

236

250QJ32-414/18

414

75G

152.3

3×70

237

250QJ32-437/19

437

75G

152.3

3×70

238

250QJ32-460/20

460

75G

152.3

3×70

239

250QJ32-483/21

483

90G

182.8

3×95

240

250QJ32-506/22

506

90G

182.8

3×95

241

250QJ32-529/23

529

90G

182.8

3×95

242

250QJ32-552/24

552

90G

182.8

3×95

243

250QJ32-575/25

575

100G

203.1

3×95

244

250QJ32-598/26

598

100G

203.1

3×95

245

250QJ50-20/1

50

20

5.5

13.6

65

3×4

246

250QJ50-40/2

40

9.2

21.7

3×4

247

250QJ50-60/3

60

13

29.8

3×6

248

250QJ50-80/4

80

18.5

41.6

3×10

249

250QJ50-100/4

100

22

47.9

80

3×10

250

250QJ50-120/6

120

25

53.8

3×16

251

250QJ50-140/7

140

37

77.8

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

252

250QJ50-160/8



160

37

77.8

80

3×16

253

250QJ50-180/9

180

45

94.1

3×25

254

250QJ50-200/10

200

45

94.1

3×25

255

2509350-220/11

220

55G

114.3

3×35

256

250QJ50-240/12

240

55G

114.3

100

3×50

257

250QJ50-260/13

260

63G

130.9

3×50

258

250QJ50-280/14

280

63G

130.9

3×50

259

250QJ50-300/15

300

63G

130.9

3×50

260

250QJ50-320/16

50

320

75G

152.3

3×70

261

250Qj50-340/17

340

90G

182.8

3×70

262

250QJ50-360/18

360

90G

182.8

3×70

263

250QJ50-380/19

380

1OOG

203.1

3×95

264

250QJ50-400/20

400

100G

203.1

3×95

265

2509ff50-420/21

420

110G

223.4

3×95

266

250QJ50-440/22

440

110G

223.4

3×95

267

250QJ50-460/23

460

110G

223.4

3×95

268

250QJ50-480/24

480

110G

223.4

3-2×70

269

250QJ50-500/25

500

110G

223.4

3-2×70

270

250QJ80-20/1

80

20

7.5

18

3×4

271

250QJ80-40/9,

40

15

33.9

3×6

272

250QJ80-60/3

60

22

47.9

3×10

273

250QJ80-80/4

80

30

64.2

3×16

274

250QJ80-100/5

100

37

77.8

3×25

275

250QJ801-120/6

120

45

94.1

3×25

276

250QJ80-140/7

140

55

114.3

3×25

277

250QJ80-160/8

160

55

114.3

3×25

278

250QJ80-180/9

180

63

130.9

3×35

279

250QJ80-200/1o

200

75

152.3

3×50

280

250QJ80-220/11

220

90G

182.8

3×70

281

250QJ80-240/12

240

90G

182.8

3×70

282

250QJ80-260/13

260

90G

182.8

3×70

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

283

250QJ80-280/14

80

280

100G

203.1

100

3×95

284

250QJ80-300/15

300

110G

223.4

3×95

285

250QJ80-320/16

320

110G

223.4

3×95

286

250QJ100-18/1

100

18

7.5

18

3×4

287

250QJ100-36/2

36

15

33.9

3×6

288

250Q5100-54/3

54

25

53.8

3×16

289

25093100-72/4

72

30

64.2

3×16

290

250QJ100-108/6

108

45

94.1

3×25

291

250QJ100-126/7

126

55

114.3

3×25

292

250QJ100-144/8

144

63

130.9

3×35

293

250QJ100-162/9

162

75

152.3

3×35

294

250QJ100-198/11

198

90G

182.8

3×50

295

250QJ100-216/12

216

100G

203.1

3×70

296

250QJ100-234/13

234

110G

223.4

3×95

297

250QJ100-252/14

252

110G

233.4

3×95

298

250QJ125-16/1

125

16

9.2

21.7

125

3×4

299

250QJ1251-32/2

32

18.5

41.6

3×6

300

250QJ125-48/3

48

25

53.8

3×50

301

250QJ125-64/4

64

37

77.8

3×16

302

250QJ125-80/5

80

45

94.1

3×16

303

250QJ125-96/6

96

55

114.3

3×25

304

250QJ125-112/7

112

63

130.9

3×35

305

250QJ125-128/8

128

75

152.3

3×35

306

250QJ125-144/9

144

90G

182.8

3×35

307

250QJ125-160/10

160

90G

182.8

3×35

308

250QJ125-176/11

176

100G

203.1

3×50

309

250QJ125-192/12

192

110G

223.4

3×50

310

250QJ125-208/13

208

110G

223.4

3×70

311

250QJ140-15/1

140

15

9.2

21.7

3×6

312

250QJ140-30/2

30

18.5

41.6

3×6

313

250QJ140-45/3

45

30

64.2

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

314

250QJ140-60/4

140

60

37

77.8

125

3×16

315

250QJ140-75/5

75

45

94.1

3×16

316

250QJ140-90/6

90

55

114.3

3×25

317

250QJ140-105/7

105

63

130.9

3×35

318

250QJ140-120/8

120

75

152.3

3×35

319

250QJ140-150/10

150

90G

182.8

3×35

320

250QJ140-165/11

165

100G

203.1

3×50

321

250QJ140-180/12

180

110G

223.4

3×70

322

250QJ160-15/1

160

15

11

25.8

3×6

323

250QJ160-30/2

30

22

47.9

3×16

324

250QJ160-45/3

45

37

77.8

3×16

325

250QJ160-60/4

60

45

94.1

3×25

326

250QJ160-75/5

75

55

114.3

3×25

327

250QJ160-90/6

90

63

.130.9

3×35

328

250QJ160-105/7

105

75

152.3

3×35

329

250QJ160-120/8

120

90

182.8

3×35

330

250QJ160-135/9

135

90G

182.8

3×35

331

250QJ160-150/10

150

100G

203.1

3×50

332

300QJ200-20/1

200

20

18.5

41.6

125

3×6

333

300QJ200-40/2

40

37

77.8

3×16

334

300QJ200-60/3

60

55

114.3

3×25

335

300QJ200-80/4

80

75

152.3

3×35

336

300QJ200-100/5

100

90G

182.8

3×50

337

300QJ200-120/6

120

110G

220.8

3×50

338

300QJ200-140/7

140

125G

249.5

3×70

339

300QJ200-160/8

160

140G

277.8

3×70

340

300QJ230-20/1

230

20

22

47.9

150

3×6

340

300QJ230-40/2

40

45

94.1

3×16

342

300QJ230-60/3

60

75

154

3×25

343

300QJ230-80/4

80

90G

183.8

3×35

344

300QJ230-100/5

100

90G

183.8

3×50





序号

型号

流量(m3/h)

扬程(m)

电机功率(KW)

额定电流(A)

出水管直径
mm

配套电缆规格

345



300QJ250-15/1

250

15

18.5

41.6

150

3×10

346

300QJ250-30/2

30

37

77.8

3×16

347



300QJ250-24/1

24

30

64.2

3×16

348



300QJ250-48/2

48

55

114.3

3×25

349



300QJ250-72/3

72

90G

183.8

3×35

350



300QJ320-28/1

320

28

45

94.1

200

3×16

351



300QJ320-56/2

56

75

152.3

3×35

352



300QJ320-84/3

84

125G

249.5

3×50

353



350QJ250-25/1

250

25

30

64.2

150

3×25

354



350QJ250-50/2

50

63

130.9

3×35

355



350QJ250-75/3

75

90G

182.8

3×50

356



350QJ250-100/4

100

125G

249.5

3×50

357



350QJ320-30/1

320

30

45

94.1

200

3×16

358



350QJ320-60/2

60

90G

182.8

3×50

359



350QJ320-90/3

90

145

277.8

3×50

360



350QJ320-20/1

20

30

64.2

3×16

361



350QJ320-40/2

40

63

130.9

3×35

362



350QJ500-20/1

500

20

45

94.1

3×25

363



350QJ500-40/1

40

90G

182.8

3×50




同系列产品
MORE>>


相关文章


发布:管理员 | 分类:潜水泵系列 | 评论:0 | 浏览: 32767
分享到:
相关评论

没有评论
首页 上页 下页 尾页 页次:/页 共有条记录 转到
发表评论:


◎欢迎参与讨论,请在这里发表您的看法、交流您的观点。

  • 产品搜索

浙江扬子江泵业有限公司 公司地址:浙江省永嘉县东瓯街道东瓯工业园区
联系电话:86-0577-67980805 67980813 传真: 0577-67980820 友情链接QQ:511342391 管理登陆
本网站所有图片和资料均属浙江扬子江泵业有限公司所有,未经同意不得转贴 ICP备:浙ICP备07035632号
离心泵,磁力泵,排污泵,管道泵,隔膜泵

浙江扬子江泵业有限公司注册工商合法企业,请用户点击网络工商图形核对。
