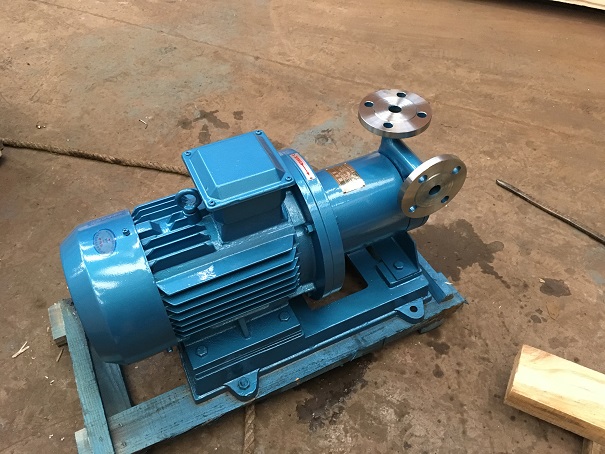

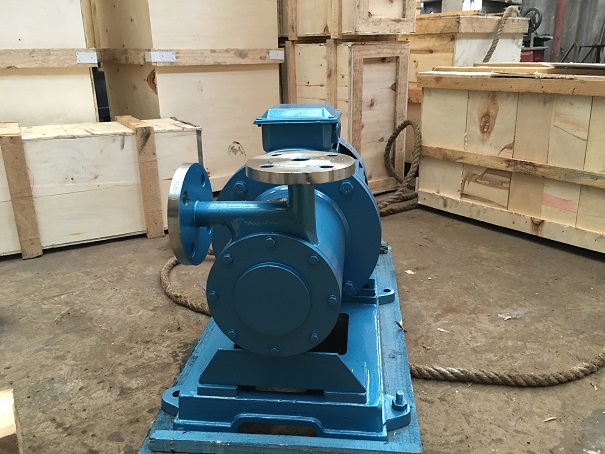

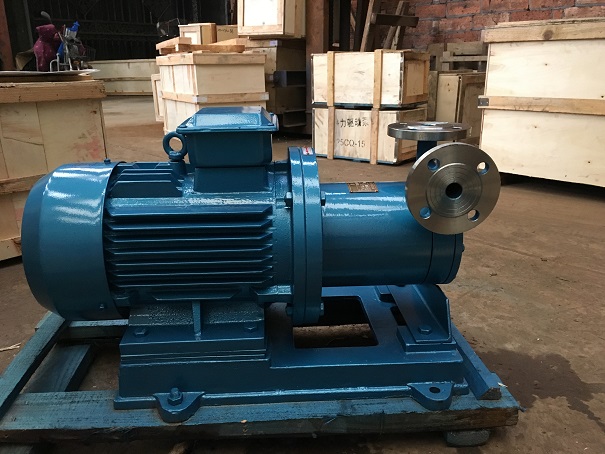

CWB型磁力旋涡泵

1、高扬程.小流量.比转数一般小于40

2、结构简单.体积小.重量轻

3、具有自润滑回路.减小叶轮CWB型磁力驱动旋涡泵径向力

4、采用悬臂叶片.减小叶轮径向力

5、随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3 /S。

目录

产品概述

  CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
  磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

型号意义

产品结构及特点

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

性能参数

型号
额定值
吸入口直径
(mm)
配用电机功率
(KW)
泵体材质
转速
n
(r/min)
流量
Q
(m3/h)
扬程
H
(m)
汽蚀余量
(NPSH)r
(m)
C15W-50
0.36
50
3.3
15
0.55






(1Cr18Ni9Ti)
2900
C20W-20
0.72
20
4.3
20
0.25
C20W-50
1
50
4.3
20
2.2
C20W-60
0.72
60
4.3
20
2.2
C25W-25
1.44
25
4.3
25
0.55
C25W-50
2
50
4.8
25
2.2
C25W-60
1.44
60
4.8
25
2.2
C32W-50
2.88
50
4.8
32
3
C32W-75
2.88
75
5.3
32
3
C32W-120
2.88
120
6.3
32
4
C40W-150
5.4
150
6.8
40
7.5
C10WL-100
0.48
100
4.3
10
1.5
C10WL-110
0.24
110
4.3
10
1.5
C10WL-120
0.12
120
4.3
10
1.5

CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于旋涡泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。

CWB型磁力驱动旋涡泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。

CWB型磁力驱动旋涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

CWB型磁力驱动旋涡泵是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道,吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板,由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分:叶片间的液体和流道内的液体。当叶轮旋转时,在离心力的作用下,叶轮内液体的圆周速度大于流道内液体的圆周速度,形成“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进,这两种运动的合成结果,就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。

需要特别指出的是,液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中,液体质点多次进入叶轮叶片间,通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片,就获得一次能量。这也是相同叶轮外径情况下,旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加,“环形流动”减弱。当流量为零时,“环形流动”最强,扬程最高。由于流道内液体是通过液体撞击而传递能量。

产品特点

1.高扬程.小流量.比转数一般小于40

2.结构简单.体积小.重量轻

3.具有自润滑回路.减小叶轮CWB型磁力驱动旋涡泵径向力

4.采用悬臂叶片.减小叶轮径向力

5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3 /S。

安装使用与维护


安装和使用

(一)磁力泵应水平安装,不宜竖立,对于特殊要求垂直安装的场合,电机务必朝上。

(二)当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)泵起动前先打开进出口阀门,待泵进入正常工作状态后,再将排出阀调到所需开度。

(六)泵停止工作前,应先全开排出阀门,然后停机再关闭吸入管阀门。

使用注意事项

(一)因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成空载运转。

(二)被辅送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

(四)被输送的介质及其温度应小于100℃,密度不大于1600kg/m3,粘度不大于5×10-6m2/S的不含硬颗粒和纤维的液体。

(五)对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

(六)磁力泵运行1500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

(七)本系列泵在使用时必须有专业人员进行安装,安装时必须有效接地,详见接线图。

(八)本系列泵内外联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡、磁卡、计算器、计算机磁盘、手表等。

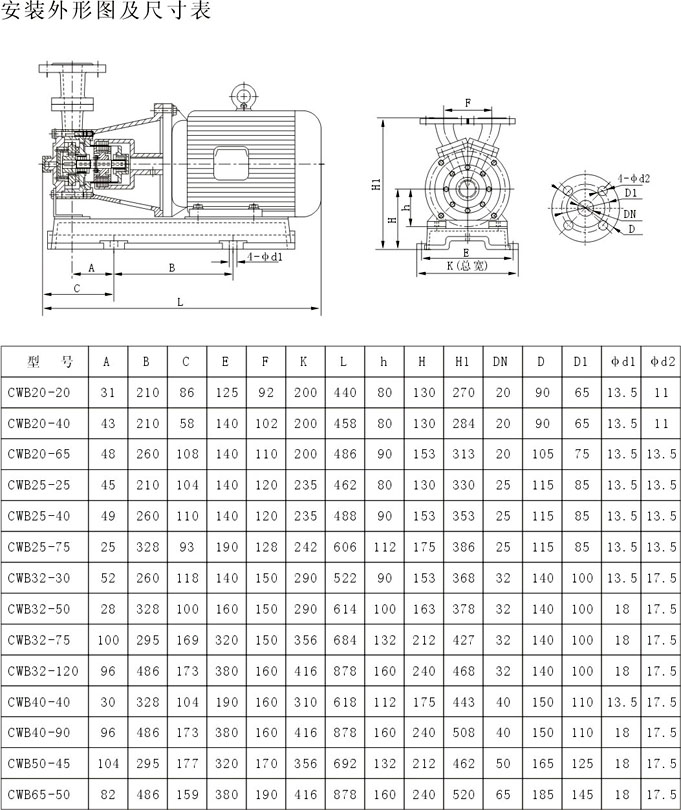

安装尺寸
