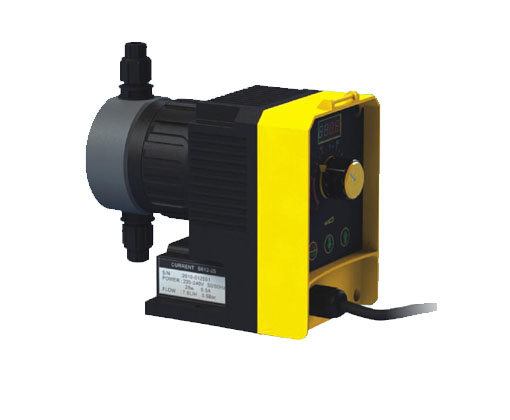

JLM系列电磁隔膜式计量泵

流量范围:0-15 lph
压力范围:0-10 bar
驱动方式:电磁驱动
控制方式:手动、自动控制
电机:110V, 220V, 50/60Hz,
功率:28W
防护等级: IP55

目录

特点

JLM电磁隔膜式计量泵是由微外理器控制、具有可以变冲程长度及频率、电磁驱动的隔膜式计量泵。用于多种液体的计量输送。电磁力驱动连杆带动隔膜在泵头内做往复运动,引起泵头膛腔体积和压力变化,压力的变化引起单向阀的自动开启和关闭,实现化学药品的定量吸入和排出。泵的出口排量可以根据冲程长度调节钮和冲程频率选择开关调节,冲程长度佳调节范围20%~100%。数码管显示各种运行状态和报警。


应用领域

电磁隔膜式计量泵广泛地应用于石油、化工、电力冶金、矿山、造船、轻工、农业、民用和国防等各部门。

注意事项

1.出口高于进口,避免虹吸现象;
2.安装环境整洁宽敞,通风良好;
3.泵头与注射阀要求竖直安装;
4.所附管件用手旋紧即可,请勿使用工具;螺纹处不使用生料带;
5.电源电压稳定,并且接地。

性能指标

流量范围:0-15 lph
压力范围:0-10 bar
驱动方式:电磁驱动
控制方式:手动、自动控制
电机:110V, 220V, 50/60Hz,
功率:28W
防护等级: IP55

材料

泵头:304, 316, PVC, PVDF
膜片:PTFE
阀门:304, 316, PVC, PTFE
阀球:316, 陶瓷
密封:PVC, PTFE

工作环境

环境温度:-30摄氏度到60摄氏度。

技术参数


型号

流量(L/H)

压力(Bar)

功率(W) 电压(V)

功率(W)

进出口径(mm)

JLM0110

1

10

28 220

0-120

6

JLM0408

3.8

7.6

28 220

0-180

6

JLM0505

5

5

28 220

0-180

6

JLM0804

7.6

3.5

28 220

0-180

6

JLM1002

10

2

28 220

0-180

6

JLM1202

12

1.5

28 220

0-180

6

JLM1501

15

1

28 220

0-180

6

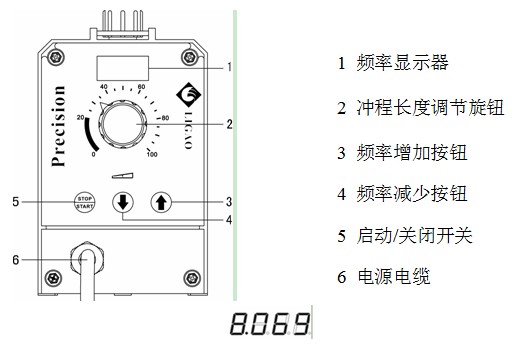

操作说明



第一位数字亮表示显示开启
第一位数字灭表示显示关闭
后三位数字显示驱动频率
图示2为冲程长度调节旋钮,佳稳定范围30% ~ 100%
图示3、4分别为频率增加和减少按钮
长按为增加10次或减少10次
按一下为增加或减少1次

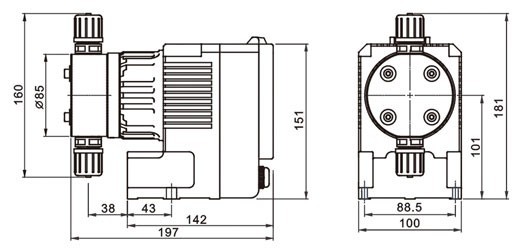

安装尺寸



安装说明

由于在工厂测试时可能有水残留,如果计量的介质不能与水接触,在开始使用前必须将水除去,可翻转泵使泵头转到180度放掉存水,然后用适宜的介质从通过吸液口冲洗泵内部。
计量泵的安装地点要方便宜人员进出、操作与维护,工作区内不要有任何妨碍操作的障碍物。
计量泵的排液端装有截止阀时,如果关闭截止阀,计量泵运行产生的背压可能是大允背压的几倍,由此可能导致排液管线破裂,为了防止这种情况的发生,建议选用一个溢流阀将大背压限制在允许值以内。
只能使用与软管直径对应的卡环、软管接头以及规定规格的软管,否则无法保证连接的稳固和持久。
不要减少软管的规格!管线较长或介质粘稠时要使用横截面大一些的管线和脉动阻尼器。

1、泵的安装
为确保有效操作,安装时计量泵进出口必须保持竖直。
入口管线不要太长,要使底阀悬垂在离药桶底部大约10~30的位置。
安装排液管线和注射阀,敞开排放时要安装背压阀。

2、软管连接
在软管上套上管接螺母。
在合适的长度将软管端部截断,尽可能深地插入插孔。
如有必要可稍微扩大软管的端口。
按住并旋紧管接螺母。

维护与维修

注意
电气维修必须由合格的电工进行。
在维修前,要拔掉电源插头或断开电源!如有继电器,要断其电源!要确保在维修过程中泵的电源不会被接通。
维修时,首先要给排液管道减压,排放并冲洗泵头的内腔,禁止使用对泵头有腐蚀性的液体。
如果计量的介质是危险的或未知的液体,维修前要查看计量液体的性能参数表,排空并清洗泵头的内部。

维护
计量泵的维护,应严格检查如下内容:
泵头螺栓(连接牢固情况)。
排液管线(连接牢固情况)。
泵头和吸液阀(连接牢固情况)。
背板上的漏液孔(有滴液表明隔膜可能破损)。

安装示意图
