衬四氟防腐气动隔膜泵|耐腐蚀隔膜泵

1、不需灌引水,吸程高达 2-7m ,扬程达 50m ,出口压力 ≥6kgf/c ㎡。

2、大颗粒,直径达 10mm 抽送泥浆、杂质时,对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。(气压调节在 1-7kg/c ㎡之间)。

4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。

5、不必用电,在易燃、易爆场所使用安全可靠。

6 、可以浸没在介质中工作。

目录

产品概述

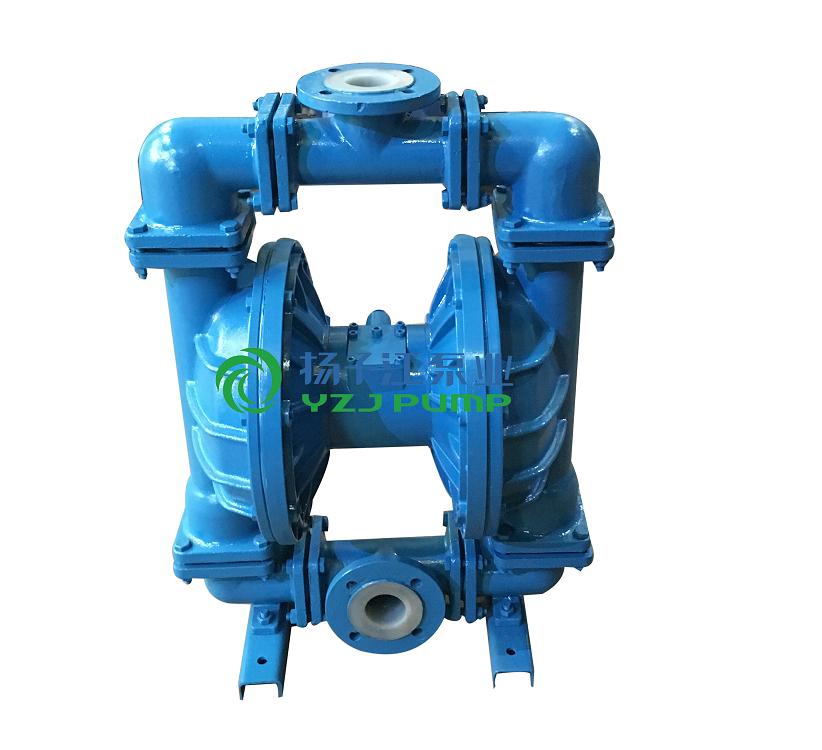

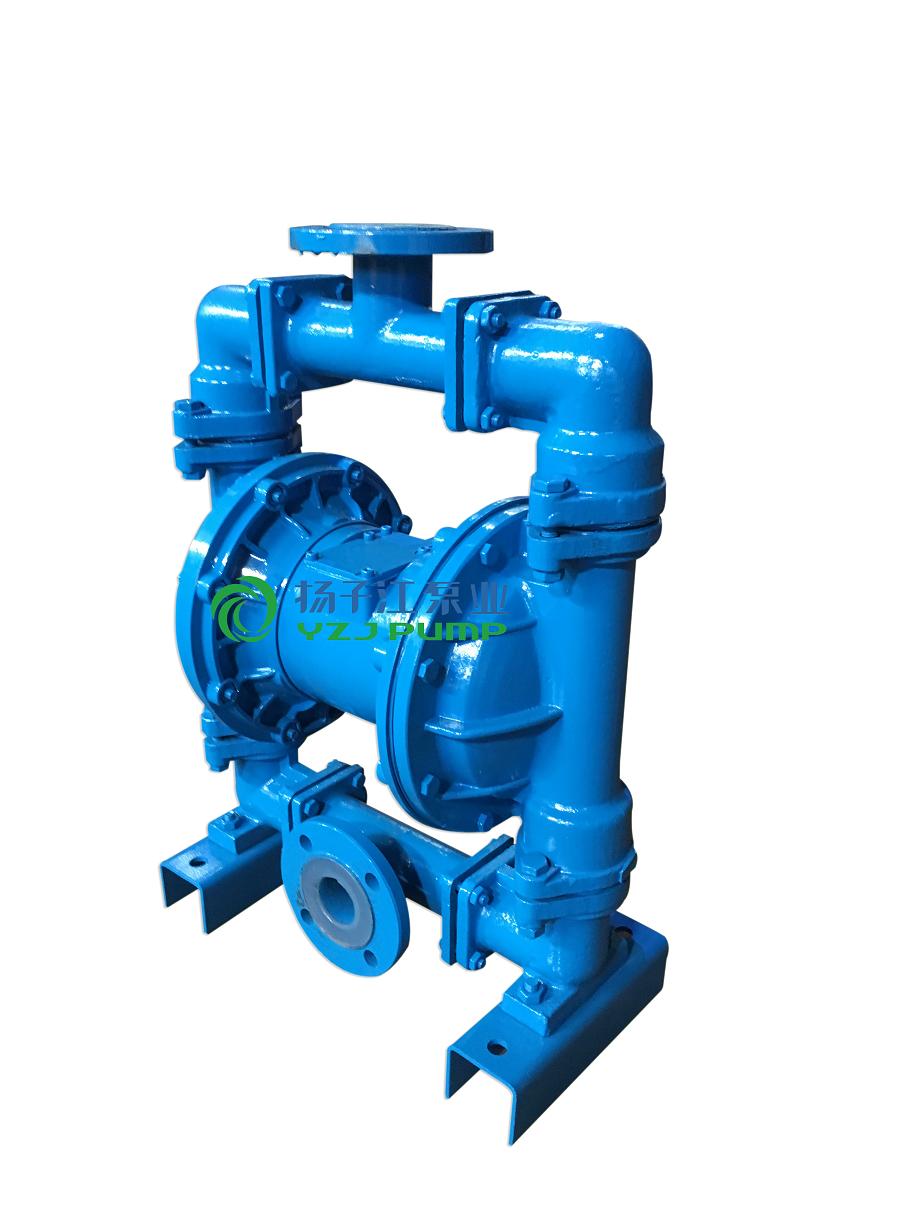

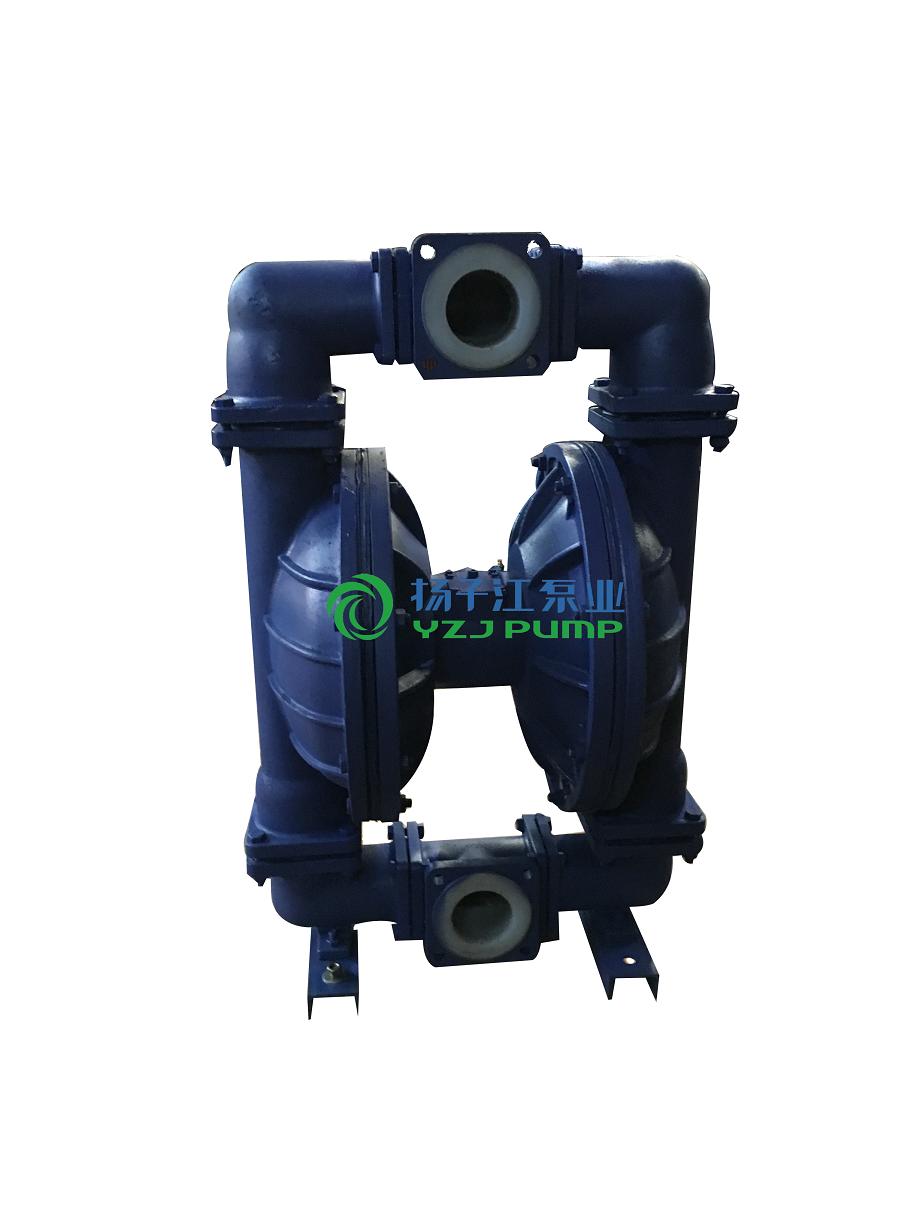

扬子江QBY型衬四氟气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS 、美国的 MARIOWPUMPS 相近。 扬子江水泵公司目前已形成系列化生产,共有八种规格直径:φ10mm(3/8’)、φ15mm(1/2’)、φ25mm(1’)、φ40mm(11/2’)、φ50mm(2’)、φ65mm(21/2’)、φ80mm(3’)、φ100mm(4’)。 隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、特氟龙、食品橡胶 等满足不同用户的需要。

产品特点

1、不需灌引水,吸程高达 2-7m ,扬程达 50m ,出口压力 ≥6kgf/c ㎡。

流动宽蔽,通过性能好,允许通过 QBY 气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

2、大颗粒,直径达 10mm 抽送泥浆、杂质时,对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。(气压调节在 1-7kg/c ㎡之间)。

4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。

5、不必用电,在易燃、易爆场所使用安全可靠。

6 、可以浸没在介质中工作。

7 、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。

8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9、可输送较粘的液体。(粘度在 1 万厘泊以下)

10、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。

技术参数

型号 流量 扬程 出口压力 吸程 大允许能 大供气压力 大供气消耗量 材料
(m 3 /h) (m) (kgf/cm 2) (m) 过颗粒直径 (kbf/cm 2) (m 3 /min)
(mm) 衬氟
QBY-25 0~2.4 0~50 5 7 2.5 7 0.6
QBY-40 0~8 0~50 5 7 4.5 7 0.6
QBY-50 0~12 0~50 5 7 8 7 0.9
QBY-65 0~16 0~50 5 7 8 7 0.9
QBY-80 0~24 0~50 5 7 10 7 1.5
QBY-100 0~30 0~50 5 7 10 7 1.5

1、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:

(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花

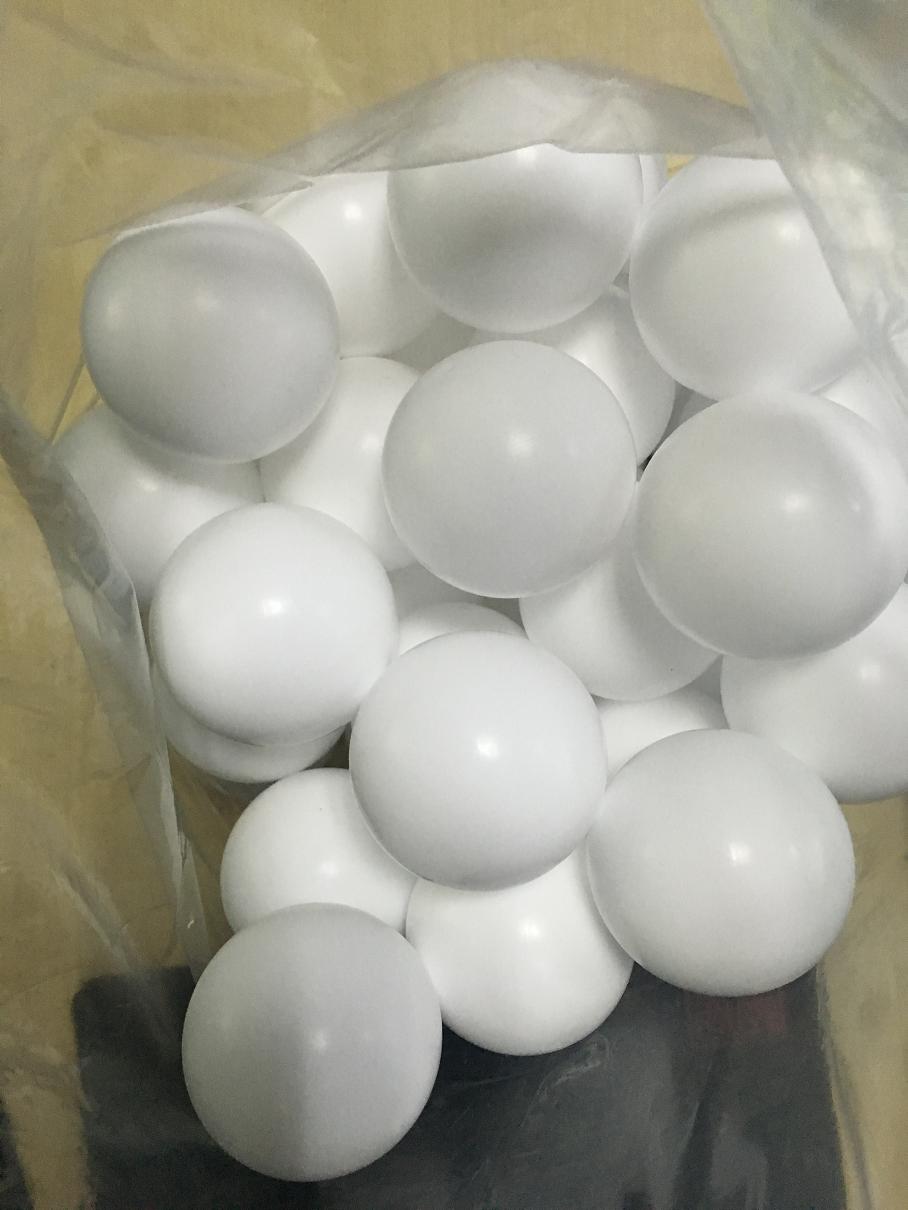

(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动小,适用于不稳定物质的输送

(5)流量可调节,可以在物料出口处加装节流阀来调节流量。

(6)具有自吸的功能。

(7)可以空运行,而不会有危险。

(8)可以潜水工作。

(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

(10)没有复杂的控制系统,没有电缆、保险丝等。

(11)体积小、重量轻,便于移动。

(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。

(13)泵始终能保持高效,不会因为磨损而降低。

(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热

(15)没有动密封,维修简便避免了泄漏。工作时无死点。



订货须知

一、①气动隔膜泵产品名称与型号②气动隔膜泵口径③气动隔膜泵扬程(m)④气动隔膜泵流量⑤气动隔膜泵电机功率(KW)⑥气动隔膜泵转速(r/min)⑦气动隔膜泵压〔V〕⑧气动隔膜泵吸程(m)⑨气动隔膜泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的气动隔膜泵产品型号,请按气动隔膜泵型号直接向扬子江泵业公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们扬子江泵业的技术专家为您审核把关。
