QBYC-F46衬氟气动隔膜泵|衬氟电动隔膜泵
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:25-65mm;
温度:-15-+150℃;
自吸高度:5-7m
目录

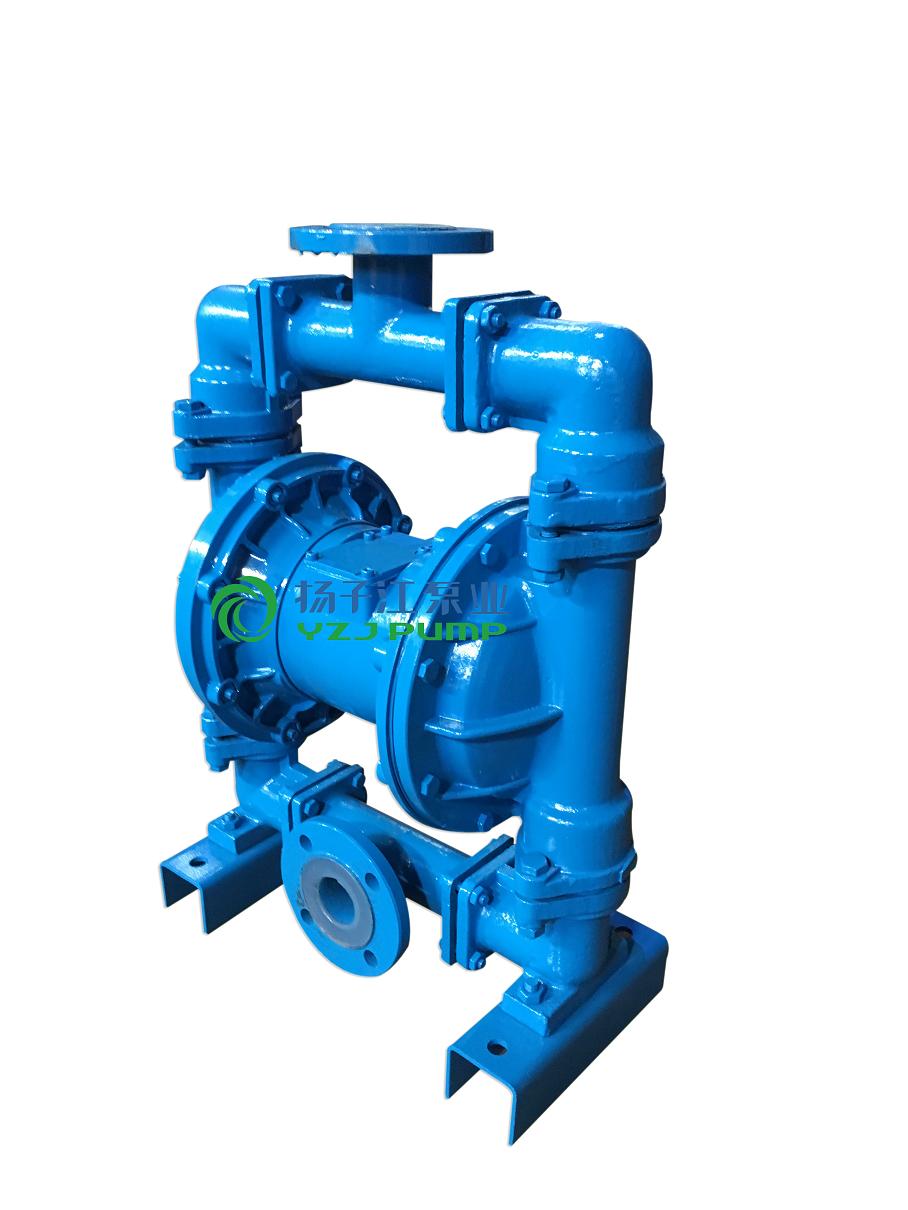

衬氟气动隔膜泵产品概述
QBY-CF46系列衬氟气动隔膜泵是目前国内新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。
衬氟气动隔膜泵使用场合
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后,用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
衬氟气动隔膜泵工作原理及设计特点
1、压缩空气为动力。
2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:
(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动小,适用于不稳定物质的输送
(5)流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)具有自吸的功能。
(7)可以空运行,而不会有危险。
(8)可以潜水工作。
(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)没有复杂的控制系统,没有电缆、保险丝等。
(11)体积小、重量轻,便于移动。
(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)泵始终能保持高效,不会因为磨损而降低。
(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
(15)没有动密封,维修简便避免了泄漏。工作时无死点。
衬氟气动隔膜泵性能参数
型号 |
流量 |
扬程 |
出口 |
吸程 |
大允许 |
大供 |
大空气 |
材料 |
流体衬氟 |
||||||||
QBY-10CF46 |
0~0.8 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
QBY-15 CF46 |
0~1 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
QBY-25 CF46 |
0~2.4 |
0~50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
QBY-40 CF46 |
0~8 |
0~50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
QBY-50 CF46 |
0~12 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
QBY-65 CF46 |
0~16 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
QBF-80 CF46 |
0~24 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
QBY-100 CF46 |
0~30 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
衬氟气动隔膜泵-安装尺寸表
型号 |
A |
B |
D1 |
D2 |
C |
H |
H1 |
H2 |
DN1 |
DN2 |
n-d1 |
n-d2 |
m-d3 |
Φ1 |
Φ2 |
E |
n-d4 |
进气 |
重 |
QBY-10 |
156 |
/ |
/ |
/ |
156 |
254 |
40 |
235 |
G3/8" |
G3/8" |
/ |
/ |
6-Φ9 |
/ |
/ |
/ |
2-Φ9 |
8 |
7 |
QBY-15 |
156 |
/ |
/ |
/ |
156 |
254 |
40 |
235 |
G1/2" |
G1/2" |
/ |
/ |
6-Φ9 |
/ |
/ |
/ |
2-Φ9 |
8 |
10 |
QBY-25 |
210 |
160 |
/ |
/ |
335 |
420 |
35 |
370 |
1" |
/ |
4-Φ11 |
4-Φ11 |
8-Φ9 |
/ |
/ |
60 |
4-Φ12 |
10 |
25 |
QBY-40 |
220 |
160 |
90 |
100 |
278 |
610 |
78 |
540 |
40 |
32 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ9 |
90 |
100 |
96 |
4-Φ12 |
10 |
50 |
QBY-50 |
340 |
230 |
110 |
110 |
420 |
802 |
70 |
690 |
50 |
50 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ11 |
110 |
110 |
145 |
4-Φ17.5 |
12 |
120 |
QBY-65 |
340 |
230 |
130 |
130 |
420 |
802 |
70 |
690 |
65 |
65 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ11 |
130 |
130 |
145 |
4-Φ17.5 |
12 |
120 |
QBY-80 |
340 |
240 |
150 |
150 |
450 |
950 |
90 |
850 |
80 |
80 |
4-Φ17.5 |
4-Φ17.5 |
8-Φ14 |
150 |
150 |
160 |
4-Φ17.5 |
14 |
300 |
QBY-100 |
340 |
240 |
170 |
170 |
450 |
950 |
100 |
850 |
100 |
100 |
4-Φ17.5 |
4-Φ17.5 |
8-Φ14 |
170 |
170 |
170 |
4-Φ17.5 |
14 |
300 |

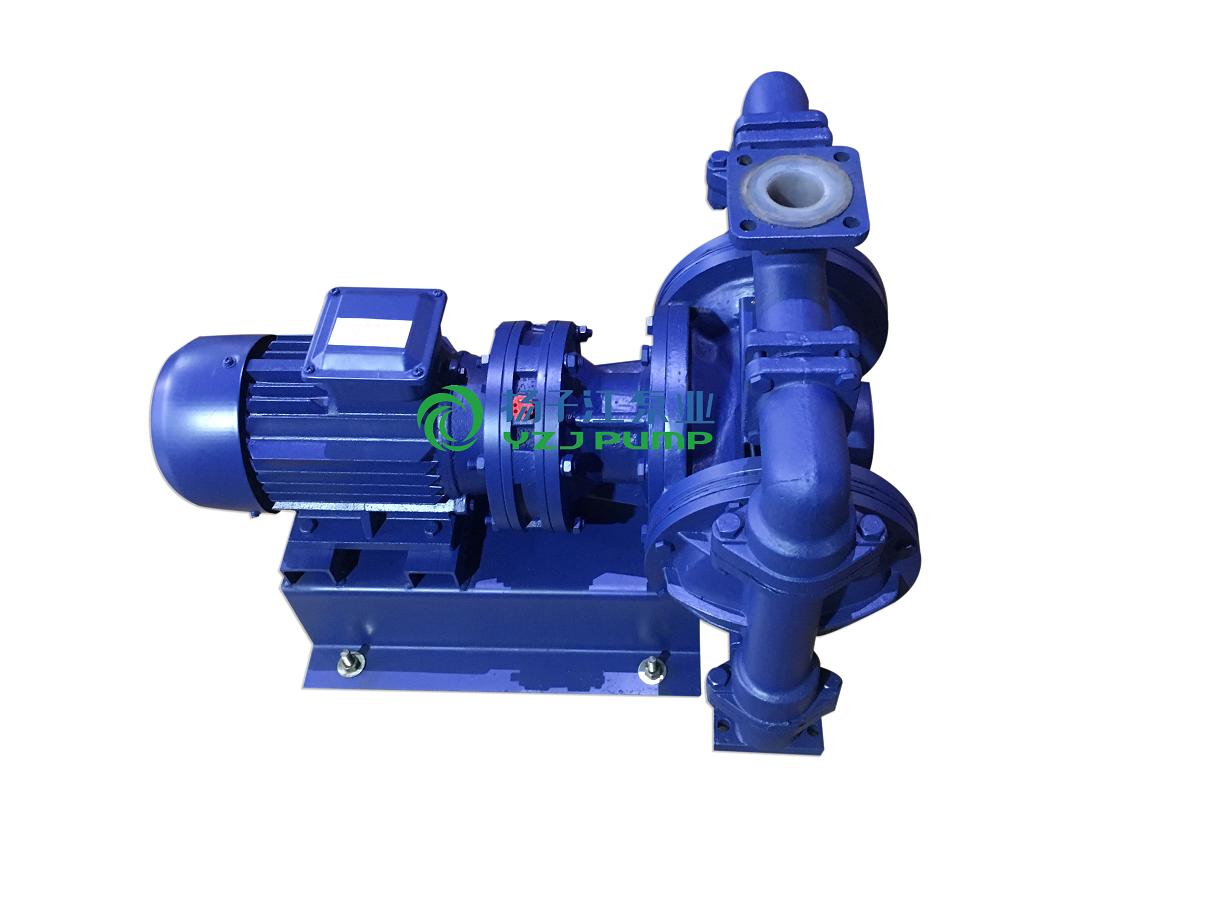

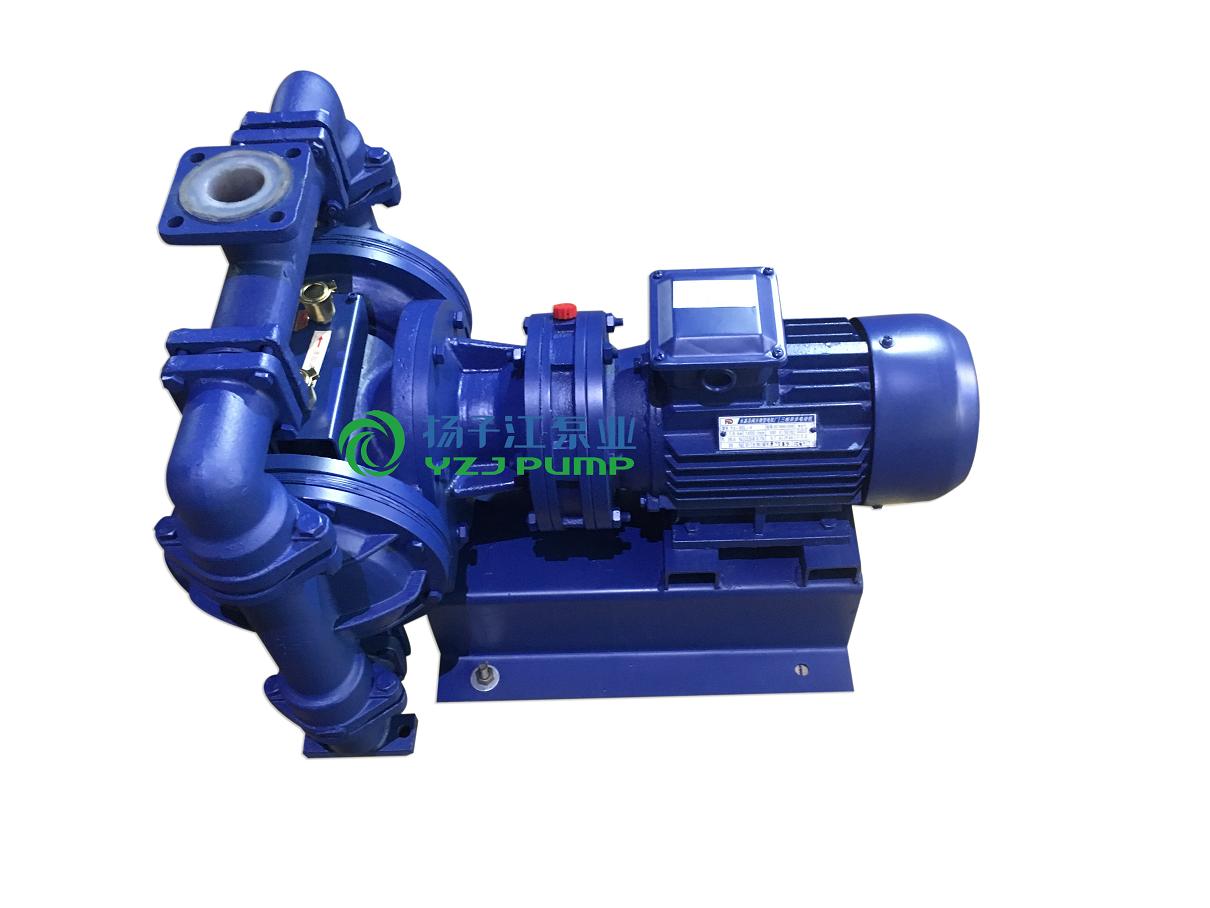

衬氟电动隔膜泵性能范围
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:25-65mm;
温度:-15-+150℃;
自吸高度:5-7m
衬氟电动隔膜泵使用范围
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后,用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
衬氟电动隔膜泵性能曲线图
衬氟电动隔膜泵性能参数表
型号 |
进出口径(mm) |
流量 |
扬程 |
吸程 |
大允许通过颗粒φ(mm) |
电机功率KW |
DBY-25CF46 |
25 |
3.5 |
30 |
4 |
2.5 |
1.5 |
DBY-40CF46 |
40 |
4.5 |
30 |
4 |
4.5 |
2.2 |
DBY-50CF46 |
50 |
6.5 |
30 |
4.5 |
8 |
4 |
DBY-65CF46 |
65 |
8 |
30 |
4.5 |
8 |
4 |
