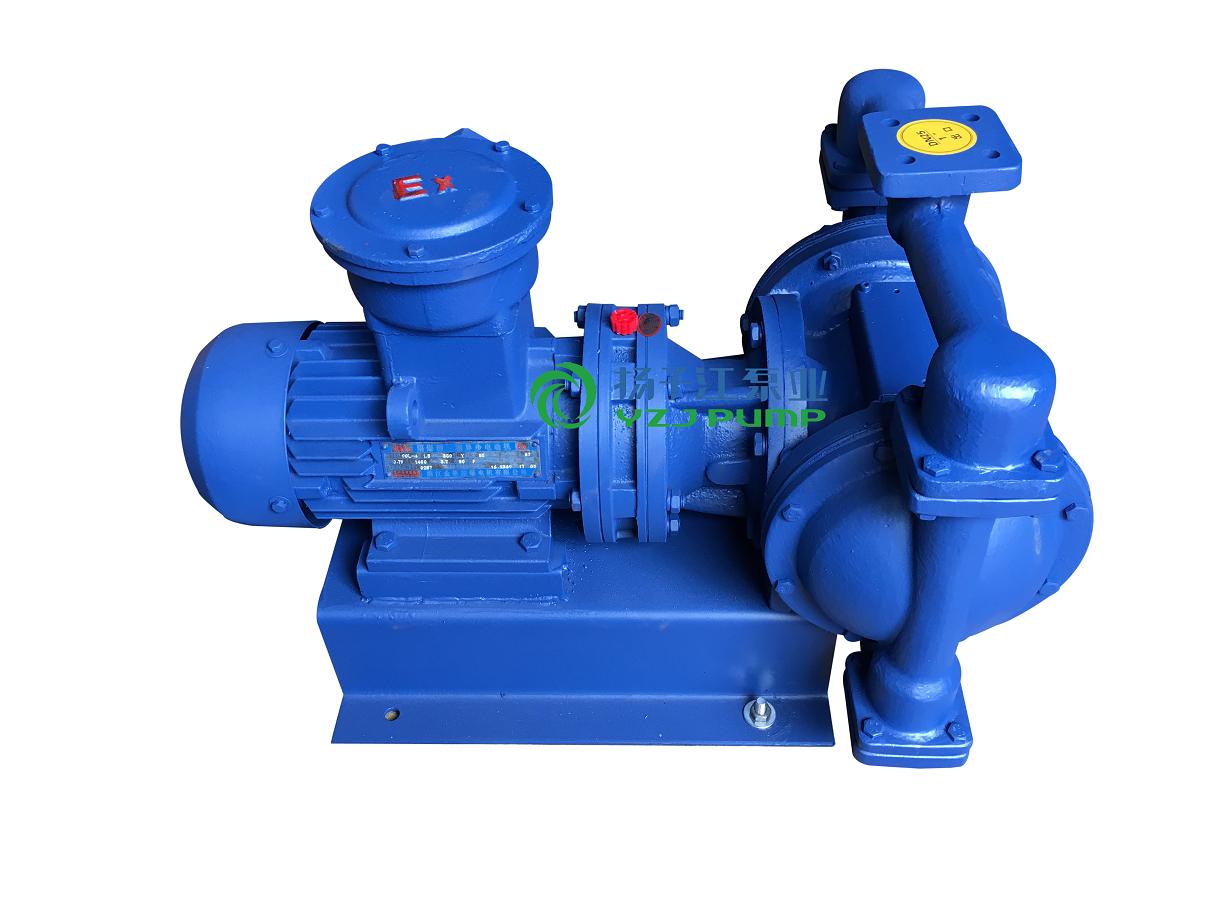

隔膜泵:DBY型电动隔膜泵(配四氟膜片)

DBY型电动隔膜泵样本说明书
详细信息:

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.

电动隔膜泵主要用途:
        ⑴各种剧毒、易燃、易挥发液体。
        ⑵各种强酸、强碱、强腐蚀液体。
        ⑶可输送较高温度的介质150℃。
        ⑷作为各种压滤机前级送压装置。
        ⑸热水回收及循环。
        ⑹油罐车、油库、油品装卸。
        ⑺泵吸泡菜果酱、土豆泥、巧克力等。
        ⑻泵吸油漆、树胶、颜料粘合剂。
        ⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
        ⑽各种橡胶浆乳胶、有机溶剂、填料。
        ⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
        ⑿啤酒花及发酵粉稀浆、糖浆、糖密。
        ⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
        ⒁各种特殊介质的吸送。

电动隔膜泵结构简图

电动隔膜泵技术参数

流量:0-20m3/h

扬程:30m

功率:0.37-4kw

转速:1450r/min

口径:10-100mm

温度:-15-+150

自吸高度:5-7m

电动隔膜泵型号意义:

DBY 40

DBY - 电动隔膜泵;

40 - 进出口直径(mm



电动隔膜泵性能参数表



流量

m3/h

扬程

m

吸程

m

最大允许通

过颗粒直径

mm

使用温度℃

转速

r/min

电机功率

KW

铸铁

不锈钢

DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

  电动隔膜泵特性曲线图



电动隔膜泵安装和使用方法

 电动隔膜泵工作原理

电动隔膜泵电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有
  上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将
  液体不断地吸入和排出。

  安装尺寸表和尺寸图





型号
A
B
D
φ
L
H1
H2
DBY-10
456
342
185
φ12×4
650
370
50
DBY-15
456
342
185
φ12×4
650
370
50
DBY-25
537
455
210
φ14×4
1060
480
60
DBY-40
537
455
210
φ14×4
1060
480
60
DBY-50
800
345
345
φ16×4
1510
700
85
DBY-65
800
345
345
φ16×4
1510
700
85
DBY-80
800
345
345
φ18×4
1690
900
96
DBY-100
800
345
345
φ18×4
1690
900
96





正确选用(隔膜片和注意事项)

正确选用隔膜:

      本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种: 1.丁晴隔膜;主要用于耐油场合。 2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶,专用于食品饮料的输送。

隔膜片的选择:

   隔膜片品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×

注意事项

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
