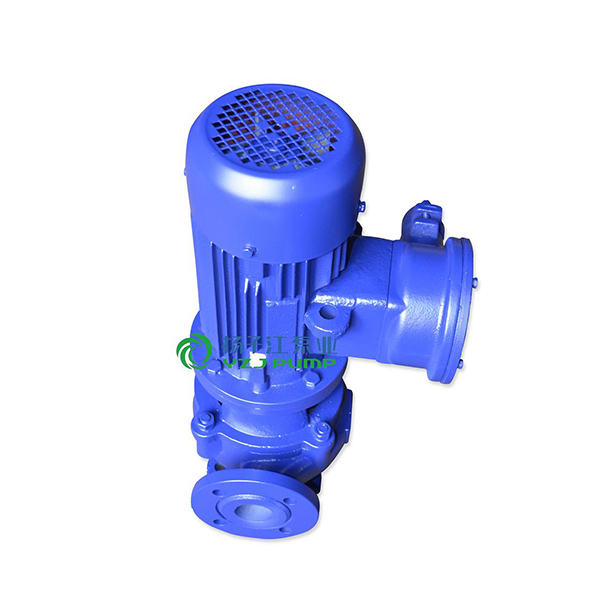

IGF型防爆衬氟管道泵
流量(Q)2.5-400m3/h
扬程(H)15-80m
工作压力(P)2.5MPa
目录
产品概述
氟塑料是当今世界优秀的耐腐蚀材料,扬子江泵业选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数,在一般立式泵的基础 上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高笑节能、噪音低、性能可靠等优点。
产品特点
1、泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡,振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合,耐磨耐腐,能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
使用范围
IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.
性能参数
流量(Q)2.5-400m3/h
扬程(H)15-80m
工作压力(P)2.5MPa
设计特点
(1)泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
(2)叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
(3)轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
(4)安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
(5)可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
(6)可根据管路布置的要求采用泵的竖式和横式安装。
性能参数
型 号 | 流 量 | 扬 程 | 转 速 | 功率 |
m3/h | m | r/min | KW | |
GBF25-125
|
4 | 20 | 2900 | 0.75/1.1 |
GBF25-125A
|
3.6 | 20 | 2900 | 0.55/0.75 |
GBF25-160
|
4 | 32 | 2900 | 1.5/2.2 |
GBF25-160A
|
3.7 | 32 | 2900 | 1.1/1.5 |
GBF40-125
|
6.3 | 20 | 2900 | 1.1/1.5 |
GBF40-125A
|
5.6 | 16 | 2900 | 0.75/1.1 |
GBF40-160
|
6.3 | 32 | 2900 | 2.2/3 |
GBF40-160A
|
5.9 | 28 | 2900 | 1.5/2.2 |
GBF40-200
|
6.3 | 50 | 2900 | 4/5.5 |
GBF40-200A
|
5.9 | 44 | 2900 | 3/4 |
GBF50-125
|
12.5 | 20 | 2900 | 1.5/2.2 |
GBF50-125A
|
11 | 16 | 2900 | 1.1/1.5 |
GBF50-160
|
12.5 | 32 | 2900 | 3/4 |
GBF50-160A
|
11.7 | 28 | 2900 | 2.2/3 |
GBF50-200
|
12.5 | 50 | 2900 | 5.5/7.5 |
GBF50-200A
|
11.7 | 44 | 2900 | 4/5.5 |
GBF65-125
|
25 | 20 | 2900 | 3/4 |
GBF65-125A
|
22.3 | 16 | 2900 | 2.2/3 |
GBF65-160
|
25 | 32 | 2900 | 4/5.5 |
GBF65-160A
|
23.4 | 28 | 2900 | 4/5.5 |
GBF65-200
|
25 | 50 | 2900 | 7.5/11 |
GBF65-200A
|
23.5 | 44 | 2900 | 7.5/11 |
GBF80-125
|
50 | 20 | 2900 | 5.5/7.5 |
GBF80-125A
|
45 | 16 | 2900 | 4/5.5 |
GBF80-160
|
50 | 32 | 2900 | 7.5/11 |
GBF80-160A
|
46.7 | 28 | 2900 | 7.5/11 |
GBF80-200
|
50 | 50 | 2900 | 15/18.5 |
GBF80-200A
|
47 | 44 | 2900 | 11/15 |
GBF100-125
|
100 | 20 | 2900 | 11/15 |
GBF100-125A
|
89 | 16 | 2900 | 7.5/11 |
GBF100-160
|
100 | 32 | 2900 | 15/18.5 |
GBF100-160A
|
93.5 | 28 | 2900 | 11/15 |
GBF100-200
|
100 | 50 | 2900 | 22/30 |
GBF100-200A
|
93.5 | 44 | 2900 | 18.5/22 |
GBF125-125
|
160 | 20 | 2900 | 15/18.5 |
GBF125-125A
|
143 | 16 | 2900 | 11/15 |
GBF125-160
|
160 | 32 | 2900 | 22/30 |
GBF125-160A
|
150 | 28 | 2900 | 18.5/22 |
GBF150-125
|
160 | 20 | 2900 | 15/18.5 |
GBF150-125A
|
150 | 16 | 2900 | 11/15 |
GBF150-160
|
160 | 32 | 2900 | 22/30 |
GBF150-160A
|
150 | 28 | 2900 | 18.5/22 |
型号 |
流量 m3/h |
扬程 m |
效率 % |
转速 r/min |
口径 mm |
电机功率 KW |
25IGF-2.5-15 | 2.5 | 15 | 34 | 2900 | 25 | 0.75 |
32IGF5-20 | 5 | 20 | 44 | 2900 | 32 | 0.75 |
40IGF6-20 | 6 | 20 | 46 | 2900 | 40 | 0.75 |
40IGF9-30 | 9 | 30 | 40 | 2900 | 40 | 2.2 |
40IGF15-50 | 15 | 50 | 46 | 2900 | 40 | 4 |
50IGF10-15 | 10 | 15 | 57 | 2900 | 50 | 0.75 |
50IGF15-30 | 15 | 30 | 51 | 2900 | 50 | 2.2 |
50IGF20-50 | 20 | 50 | 58 | 2900 | 50 | 4 |
65IGF30-15 | 30 | 15 | 66 | 2900 | 65 | 2.2 |
65IGF30-27 | 30 | 27 | 60 | 2900 | 65 | 5.5 |
65IGF30-50 | 30 | 50 | 54 | 2900 | 65 | 7.5 |
80IGF35-20 | 35 | 20 | 67 | 2900 | 80 | 4 |
80IGF45-50 | 45 | 50 | 66 | 2900 | 80 | 15 |
80IGF50-30 | 50 | 30 | 71 | 2900 | 80 | 7.5 |
80IGF50-80 | 50 | 80 | 59 | 2900 | 80 | 22 |
100IGF40-18 | 40 | 18 | 35 | 2900 | 100 | 4 |
100IGF45-50 | 45 | 50 | 46 | 2900 | 100 | 15 |
100IGF50-30 | 50 | 30 | 47 | 2900 | 100 | 7.5 |
125IGF80-18 | 80 | 18 | 68 | 1450 | 125 | 7.5 |
150IGF100-15 | 100 | 15 | 77 | 1450 | 150 | 7.5 |
150IGF140-26 | 140 | 26 | 73 | 1450 | 150 | 18.5 |
150IGF160-50 | 160 | 50 | 68 | 1450 | 150 | 37 |
200IGF200-20 | 200 | 20 | 79 | 1450 | 200 | 18.5 |
200IGF400-20 | 400 | 20 | 80 | 1450 | 200 | 30 |
