真空泵:SZB型水环式真空泵
详细信息:

 SZB型真空泵是悬壁式水环真空泵,可供抽吸空气或其它无腐蚀性,不溶于水,不含固体颗粒的气体,最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域,特别适合寺做大型水泵引水用。

真空泵技术参数
型号 抽气量
(m3/min)
极限真空(MPa) 电机功率(kw) 泵转速(r/min) 吸入口径(mm) 排出口径(mm) 供水量(L/min) 泵重
(包括电机)
(kg)
最大气量
吸入压力
为-0.07MPa
SZB-4 0.33 0.24(4L/S) -0.086 1.5 1400 G1" G1" 8 95
SZB-8 0.64 0.48(8L/S) -0.086 2.2 1420 G1" G1" 10 105

注:
 1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小
 2、表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa
 3、表内性能偏差不超过5%

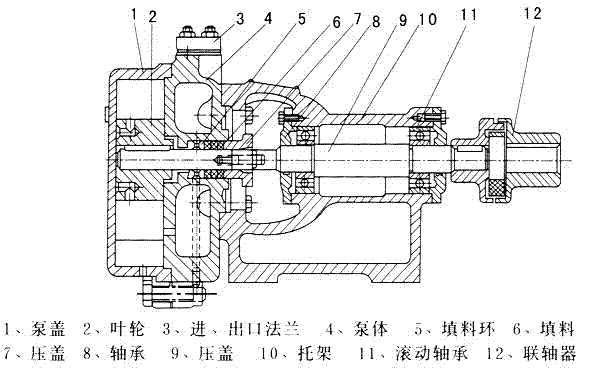

SZB水环式真空泵(结构图)(结构图)
SZB型水环式真空泵安装尺寸

型号

A

B

C

D

E

F

G

H

I

J

K

Y

Z

W

R

Q

P

O

X

配用电机

SZB-4

755

 504.5

 313

175.5

122

390

640

125

 310

360

 120

 135

 274

155

187

359

55

121

145

Y90L-4-1.5KW

SZB-8

780

523

313

208

139

393

660

133

 345

385

120

 135

274

155

187

369

55

121

145

Y100L1-4-2.2KW

SZB水环真空泵订货须知:
一、①
SZB水环真空泵产品名称与型号②SZB水环真空泵口径③SZB水环真空泵扬程(m)④SZB水环真空泵流量⑤SZB水环真空泵电机功率(KW)⑥SZB水环真空泵转速(r/min)⑦SZB水环真空泵压〔V〕⑧SZB水环真空泵吸程(m)⑨SZB水环真空泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
SZB水环真空泵产品型号,请按SZB水环真空泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们扬子江泵业的技术专家为您审核把关。
感谢您访问我们扬子江泵业的网站【
www.yzjbf.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
