  • D型防爆卧式多级泵
  • D型防爆卧式多级泵
  • D型防爆卧式多级泵
  • D型防爆卧式多级泵

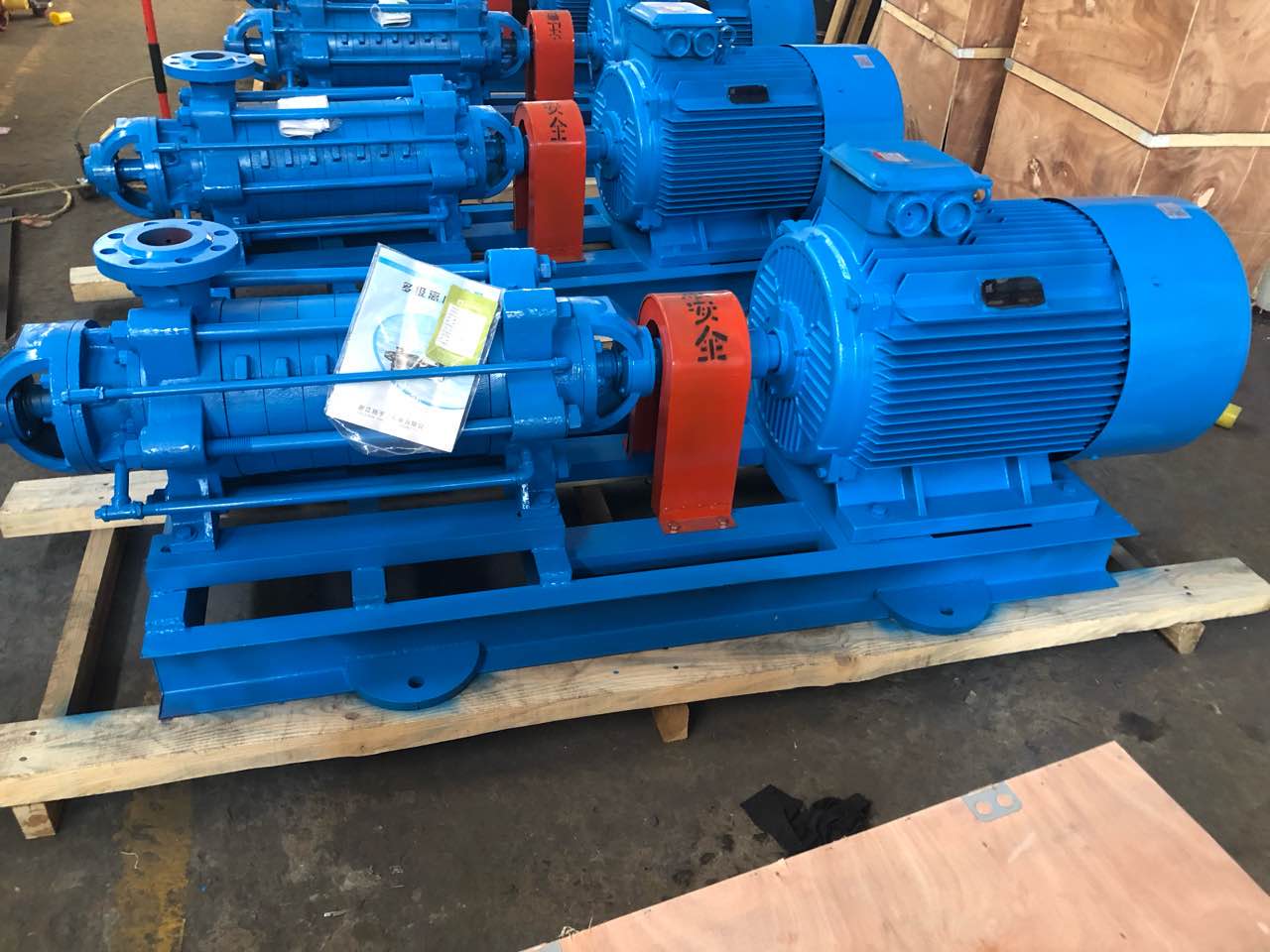

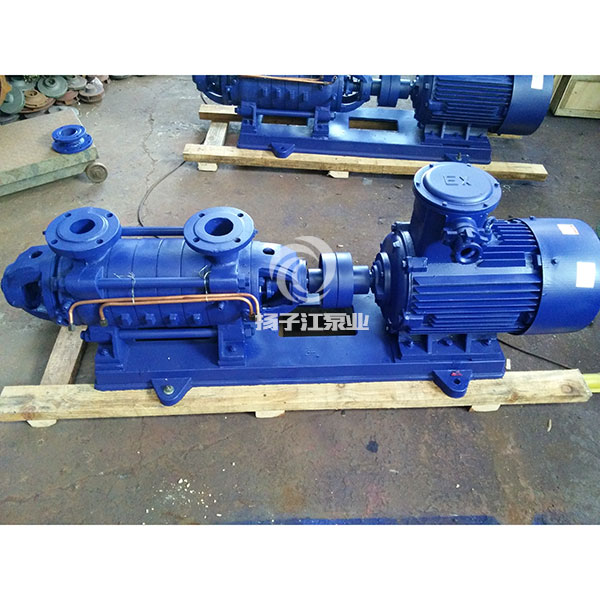

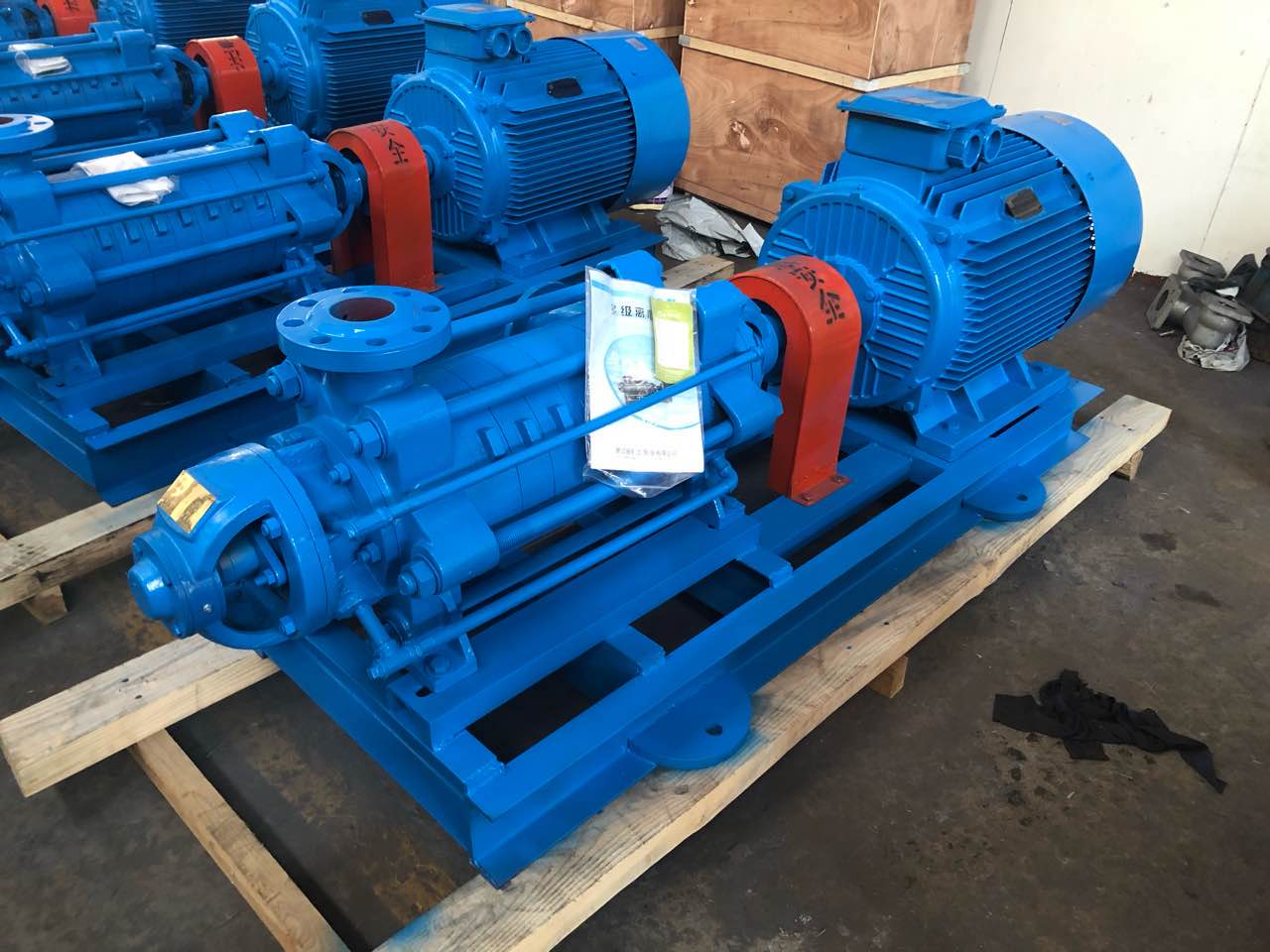

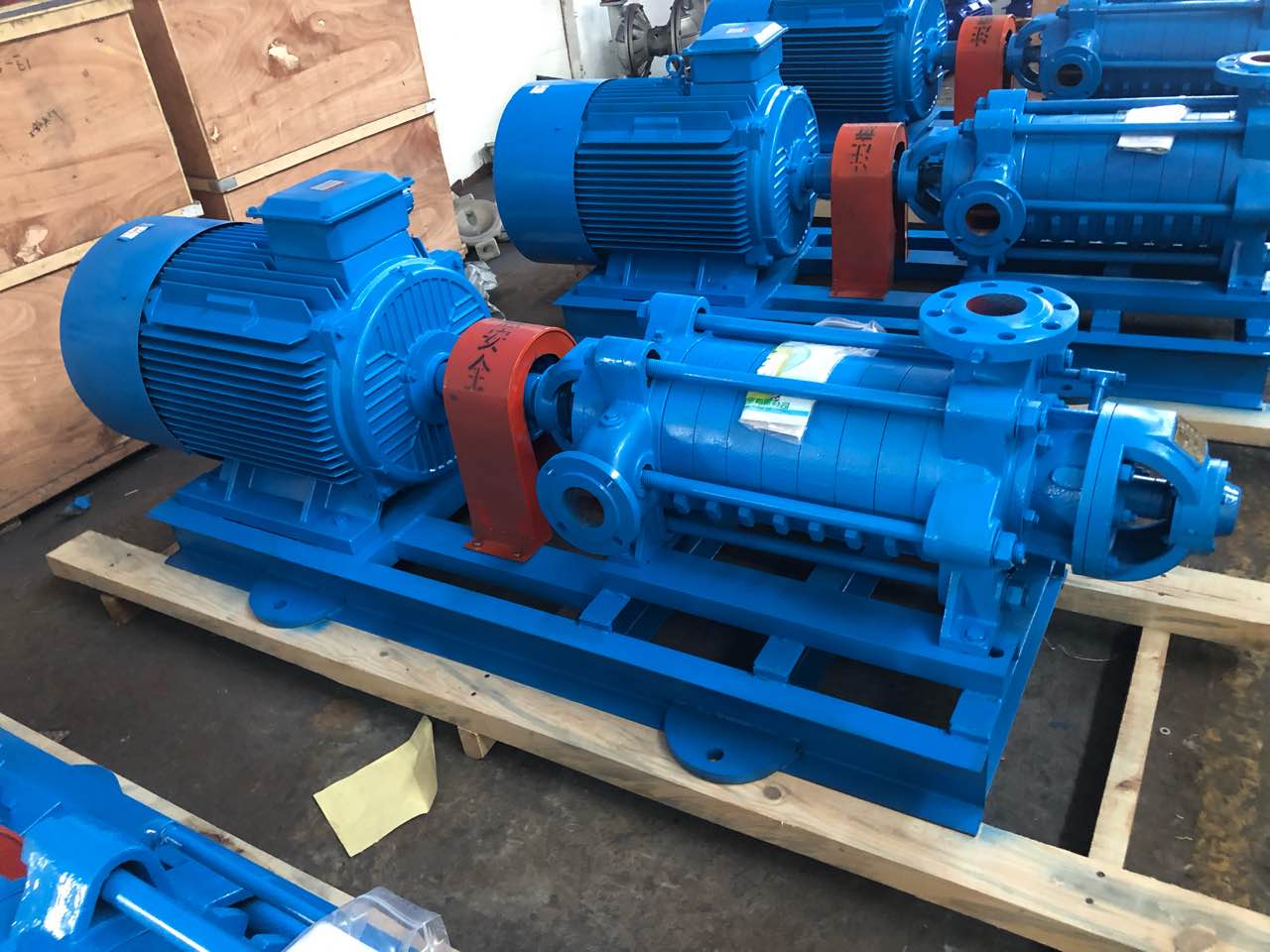

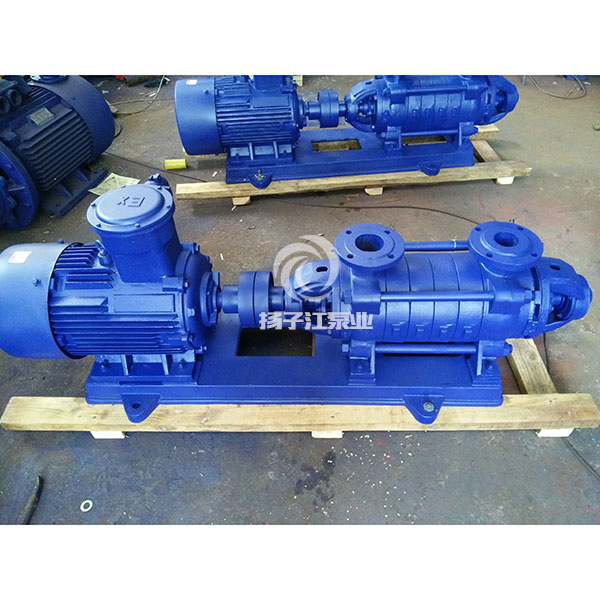

D型防爆卧式多级泵

流量:6.3-300m3/h;

扬程:13-650m;

功率:2.2-400KW;

转速:1450-2950r/min;

口径:φ50-φ200;

温度范围:≤105℃;

工作压力:≤3.0Mpa。

目录

D型防爆卧式多级泵概述

      D型卧式多级泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。D型多级离心泵产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

D型防爆卧式多级泵型号意义

D型防爆卧式多级泵适用范围

卧式多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

D型防爆卧式多级泵产品特点

1、水力模型先进,效率高,性能范围广。

2、泵运行平稳,噪音低。

3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。

4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

D型防爆卧式多级泵技术参数

流量:6.3-300m3/h;

扬程:13-650m;

功率:2.2-400KW;

转速:1450-2950r/min;

口径:φ50-φ200;

温度范围:≤105℃;

工作压力:≤3.0Mpa。

  D型卧式多级泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。本泵扬程为23-153。6m,流量为18至108m3/h。液体的最高温度不超过80℃,广泛应用于矿山排水、工厂及城市给水之用。

D型防爆卧式多级泵主要性能参数

型号 级数 流量(Q) 扬程(m) 转速(r/min) 功率 效率л(%)
m3/h l/s 轴功率 电机功率
  50D8 2 18 5 19 2950 1.5 2.2 62
3 18 5 28.5 2950 2.25 3 62
4 18 5 38 2950 3 4 62
5 18 5 47.5 2950 3.75 5.5 62
6 18 5 57 2950 4.5 5.5 62
7 18 5 66.5 2950 5.25 7.5 62
8 18 5 76 2950 6 7.5 62
9 18 5 85.5 2950 6.75 7.5 62
10 18 5 95 2950 7.5 11 62
11 18 5 104.5 2950 8.25 11 62
12 18 5 114 2950 9 11 62
  80D12 2 32.4 9 22.7 2950 2.68 3 75
3 32.4 9 34.05 2950 4.02 5.5 75
4 32.4 9 45.4 2950 5.36 7.5 75
5 32.4 9 56.75 2950 6.7 7.5 75
6 32.4 9 68.1 2950 8.04 11 75
7 32.4 9 79.45 2950 9.38 11 75
8 32.4 9 90.8 2950 10.72 15 75
9 32.4 9 102.15 2950 11.06 15 75
10 32.4 9 113.5 2950 13.4 15 75
11 32.4 9 124.85 2950 14.74 18.5 75
12 32.4 9 136.2 2950 16.08 18.5 75
  100D16 2 54 15 35.2 2950 7.2 11 71.5
3 54 15 52.8 2950 10.8 15 71.5
4 54 15 70.4 2950 14.4 18.5 71.5
5 54 15 88 2950 18 22 71.5
6 54 15 105.6 2950 21.6 30 71.5
7 54 15 123.2 2950 25.2 30 71.5
8 54 15 140.8 2950 28.8 37 71.5
9 54 15 158.4 2950 32.4 37 71.5
10 54 15 176 2950 36 45 71.5
11 54 15 198.6 2950 39.6 55 71.5
12 54 15 211.2 2950 43.2 55 71.5
  125D25 2 108 30 40 2950 15.6 18.5 76
3 108 30 60 2950 23.4 30 76
4 108 30 80 2950 31.2 37 76
5 108 30 100 2950 39 45 76
6 108 30 120 2950 46.8 55 76
7 108 30 140 2950 54.6 75 76
8 108 30 160 2950 62.4 75 76
9 108 30 180 2950 70.3 90 76
10 108 30 200 2950 78 90 76

泵型号 转速
(r/min)
流量 扬程
(m)
效率
(%)
功率(KW) 必需
汽蚀余量
(m)
m3/h L/S 轴功率 电机功率
D
DG 6-25×3
2950 3.75 1.04 76.5 33 2.37 5.5 2.0
6.3 1.75 75 45 2.86 2.0
7.5 2.08 73.5 47 3.19 2.5
D
DG 6-25×4
2950 3.75 1.04 102 33 3.16 7.5 2.0
6.3 1.75 100 45 3.81 2.0
7.5 2.08 98 47 4.26 2.5
D
DG 6-25×5
2950 3.75 1.04 127.5 33 3.95 7.5 2.0
6.3 1.75 125 45 4.77 2.0
7.5 2.08 122.5 47 5.32 2.5
D
DG 6-25×6
2950 3.75 1.04 153 33 4.73 11 2.0
6.3 1.75 150 45 5.72 2.0
7.5 2.08 147 47 6.39 2.5
D
DG 6-25×7
2950 3.75 1.04 178.5 33 5.52 11 2.0
6.3 1.75 175 45 6.67 2.0
7.5 2.08 171.5 47 7.45 2.5
D
DG 6-25×8
2950 3.75 1.04 204 33 6.31 15 2.0
6.3 1.75 200 45 7.63 2.0
7.5 2.08 196 47 8.58 2.5
D
DG 6-25×9
2950 3.75 1.04 229.5 33 7.10 15 2.0
6.3 1.75 225 45 8.52 2.0
7.5 2.08 220.5 47 9058 2.5
D
DG 6-25×10
2950 3.75 1.04 255 33 7.89 18.5 2.0
6.3 1.75 250 45 9.53 2.0
7.5 2.08 245 47 10.63 2.5
D
DG 6-25×11
2950 3.75 1.04 280.5 33 8.68 18.5 2.0
6.3 1.75 275 45 10.5 2.0
7.5 2.08 269.5 47 11.71 2.5
D
DG 6-25×12
2950 3.75 1.04 306 33 9.47 18.5 2.0
6.3 1.75 300 45 11.44 2.0
7.5 2.08 294 47 12.78 2.5
D
DG 12-25×3
2950 7.5 2.08 84.6 44 3.93 7.5 2.0
12.5 3.47 75 54 4.73 2.0
15.0 4.17 69 53 5.37 2.5
D
DG 12-25×4
2950 7.5 2.08 112.8 44 5.24 11 2.0
12.5 3.47 100 54 6.30 2.0
15.0 4.17 92 53 7.09 2.5
D
DG 12-25×5
2950 7.5 2.08 141 44 6.55 11 2.0
12.5 3.47 125 54 7.88 2.0
15.0 4.17 115 53 8.86 2.5
D
DG 12-25×6
2950 7.5 2.08 169.2 44 7.85 15 2.0
12.5 3.47 150 54 9.46 2.0
15.0 4.17 138 53 10.64 2.5
D
DG 12-25×7
2950 7.5 2.08 197.4 44 9.16 15 2.0
12.5 3.47 175 54 11.0 2.0
15.0 4.17 161 53 12.41 2.5
D
DG 12-25×8
2950 7.5 2.08 225.6 44 10.47 18.5 2.0
12.5 3.47 200 54 12.51 2.0
15.0 4.17 184 53 14.18 2.5
D
DG 12-25×9
2950 7.5 2.08 253.8 44 11.78 18.5 2.0
12.5 3.47 225 54 14.18 2.0
15.0 4.17 207 53 15.95 2.5
D
DG 12-25×10
2950 7.5 2.08 282 44 13.09 22 2.0
12.5 3.47 250 54 15.76 2.0
15.0 4.17 230 53 17.73 2.5
D
DG 12-25×11
2950 7.5 2.08 310.2 44 14.4 22 2.0
12.5 3.47 275 54 17.34 2.0
15.0 4.17 253 53 19.5 2.5
D
DG 12-25×12
2950 7.5 2.08 338.4 44 15.7 30 2.0
12.5 3.47 300 54 18.9 2.0
15.0 4.17 276 53 27.3 2.5
D
DG 25-30×3
2950 15 4.17 102 50 8.33 15 2.2
25 6.94 90 62 9.88 2.2
30 8.33 82.6 63 10.7 2.6
D
DG 25-30×4
2950 15 4.17 136 50 11.11 18.5 2.2
25 6.94 120 62 13.1 2.2
30 8.33 110 63 14.26 2.6
D
DG 25-30×5
2950 15 4.17 170 50 13.89 22 2.2
25 6.94 150 62 16.47 2.2
30 8.33 137.5 63 17.83 2.6
D
DG 25-30×6
2950 15 4.17 204 50 16.67 30 2.2
25 6.94 180 62 19.77 2.2
30 8.33 165 63 21.4 2.6
D
DG 25-30×7
2950 15 4.17 238 50 19.44 30 2.2
25 6.94 210 62 23.1 2.2
30 8.33 192.5 63 24.90 2.6
D
DG 25-30×8
2950 15 4.17 272 50 22.22 37 2.2
25 6.94 240 62 26.4 2.2
30 8.33 220 63 28.53 2.6
D
DG 25-30×9
2950 15 4.17 306 50 25.0 37 2.2
25 6.94 270 62 29.65 2.2
30 8.33 247.5 63 32.1 2.6
D
DG 25-30×10
2950 15 4.17 340 50 27.8 45 2.2
25 6.94 300 62 32.9 2.2
30 8.33 275 63 35.7 2.6
D
DG 46-30×3
2950 30 8.33 102 64 13.02 22 2.4
46 12.5 90 70 16.11 3.0
55 15.3 81 68 17.84 4.6
D
DG 46-30×4
2950 30 8.33 136 64 17.36 30 2.4
46 12.8 120 70 21.48 3.0
55 15.3 108 68 23.79 4.6
D
DG 46-30×5
2950 30 8.33 170 64 21.7 37 2.4
46 12.8 150 70 26.85 3.0
55 15.3 135 68 29.74 4.6
D
DG 46-30×6
2950 30 8.33 204 64 26.04 37 2.4
46 12.8 180 70 32.21 3.0
55 15.3 162 68 35.68 4.6
D
DG 46-30×7
2950 30 8.33 238 64 30.38 45 2.4
46 12.8 210 70 37.58 3.0
55 15.3 189 68 41.63 4.6
D
DG 46-30×8
2950 30 8.33 274 64 34.72 55 2.4
46 12.8 240 70 42.95 3.0
55 15.3 216 68 47.58 4.6
D
DG 46-30×9
2950 30 8.33 306 64 39.06 55 2.4
46 12.8 270 70 48.32 3.0
55 15.3 243 68 53.53 4.6
D
DG 46-30×10
2950 30 8.33 340 64 43.4 75 2.4
46 12.8 300 70 53.69 3.0
55 15.3 270 344 59.47 4.6
D
DG 46-50×3
2950 30 8.33 166.5 54 25.19 37 2.5
46 12.8 150 63 29.83 2.8
55 15.3 138 64 32.3 3.2
D
DG 46-50×4
2950 30 8.33 222 54 33.59 45 2.5
46 12.8 200 63 39.77 2.8
55 15.3 184 64 43.06 3.2
D
DG 46-50×5
2950 30 8.33 277.5 54 41.98 55 2.5
46 12.8 250 63 49.71 2.8
55 15.3 230 64 53.83 3.2
D
DG 46-50×6
2950 30 8.33 333 54 50.38 75 2.5
46 12.8 300 63 59.65 2.8
55 15.3 276 64 64.59 3.2
D
DG 46-50×7
2950 30 8.33 388.5 54 58.78 75 2.5
46 12.8 250 63 69.6 2.8
55 15.3 322 64 72.36 90 3.2
D
DG 46-50×8
2950 30 8.33 440 54 67.18 90 2.5
46 12.8 400 63 79.54 2.8
55 15.3 368 64 86.12 3.2
D
DG 46-50×9
2950 30 8.33 499.5 54 75.57 110 2.5
46 12.8 450 63 89.48 2.8
55 15.3 414 64 96.89 3.2
D
DG 46-50×10
2950 30 8.33 555 54 83.97 110 2.5
46 12.8 500 63 99.42 2.8
55 15.3 460 64 107.66 3.2
D
DG 46-50×11
2950 30 8.33 610.5 54 92.37 132 2.5
46 12.8 550 63 109.36 2.8
55 15.3 506 64 118.42 3.2
D
DG 46-50×12
2950 30 8.33 666 54 100.8 132 2.5
46 12.8 600 63 119.8 2.8
55 15.3 552 64 129.2 3.2
D
DG 85-45×2
2950 55 15.3 102 63 24.25 37 3.2
85 23.6 90 72 28.94 4.2
100 27.8 78 70 30.35 5.2
D
DG 85-45×3
2950 55 15.3 153 63 36.38 55 3.2
85 23.6 135 72 43.3 4.2
100 27.8 117 70 45.52 5.2
D
DG 85-45×4
2950 55 15.3 204 63 48.5 75 3.2
85 23.6 180 72 57.87 4.2
100 27.8 156 70 60.7 5.2
D
DG 85-45×5
2950 55 15.3 255 63 60.63 90 3.2
85 23.6 225 72 72.34 4.2
100 27.8 195 70 75.86 5.2
D
DG 85-45×6
2950 55 15.3 306 63 72.75 110 3.2
85 23.6 270 72 86.81 4.2
100 27.8 234 70 91.04 5.2
D
DG 85-45×7
2950 55 15.3 357 63 84.88 132 3.2
85 23.6 315 72 101.3 4.2
100 27.8 273 70 106.2 5.2
D
DG 85-45×8
2950 55 15.3 408 63 97.0 132 3.2
85 23.6 360 72 115.7 4.2
100 27.8 312 70 121.4 5.2
D
DG 85-45×9
2950 55 15.3 459 63 109.1 160 3.2
85 23.6 405 72 130.2 4.2
100 27.8 351 70 136.6 5.2
D
DG 155-30×2
1480 100 27.8 65 64 27.66 55 3.2
155 43 60 75 33.77 3.9
185 51.4 55 75 36.95 4.8
D
DG 155-30×3
1480 100 27.8 97.5 64 41.2 75 3.2
155 43 90 75 50.65 3.9
185 51.4 82.5 75 55.4 4.8
D
DG 155-30×4
1480 100 27.8 130 64 55.32 90 3.2
155 43 120 75 67.54 3.9
185 51.4 110 75 73.9 4.8
D
DG 155-30×5
1480 100 27.8 162.5 64 69.15 110 3.2
155 43 150 75 84.42 3.9
185 51.4 137.5 75 92.37 4.8
D
DG 155-30×6
1480 100 27.8 195 64 82.98 132 3.2
155 43 180 75 101.3 3.9
185 51.4 165 75 110.8 4.8
D
DG 155-30×7
1480 100 27.8 227.5 64 96.81 160 3.2
155 43 210 75 118.2 3.9
185 51.4 192.5 75 29.3 4.8
D
DG 155-30×8
1480 100 27.8 260 64 110.6 , ,


180
3.2
155 43, 240 75 135.1 3.9
185 51.4 220 75 147.8 4.8
D
DG 155-30×9
1480 100 27.8 292.5 64 124.5 180 3.2
155 43 270 75 152 3.9
185 51.4 247.5 75 166.3 4.8
D
DG 155-30×10
1480 100 27.8 325 64 138.3 225 3.2
155 43 300 75 168.8 3.9
185 51.4 725 75 184.7 4.8
D
DG 155-67×3
2950 100 27.8 228 64 97.0 132 3.2
155 43 200 74 114.7 5.0
185 51.4 177 72 123.9 6.6
D
DG 155-67×4
2950 100 27.8 304 64 129.4 185 3.2
155 43 268 74 152.9 5.0
185 51.4 236 72 165.1 6.6
D
DG 155-67×5
2950 100 27.8 380 64 161.7 220 3.2
155 43 335 74 191.1 5.0
185 51.4 295 72 206.4 6.6
D
DG 155-67×6
2950 100 27.8 456 64 194 275 3.2
155 43 402 74 229.3 5.0
185 51.4 354 72 247.7 6.6
D
DG 155-67×7
2950 100 27.8 532 64 226.4 350 3.2
155 43 469 74 267.5 5.0
185 51.4 413 72 289 6.6
D
DG 155-67×8
2950 100 27.8 608 64 258.7 350 3.2
155 43 536 74 305.7 5.0
185 51.4 472 72 330.3 6.6
D
DG 155-67×9
2950 100 27.8 684 64 291.1 440 3.2
155 43 603 74 344 5.0
185 51.4 531 72 371.9 6.6
D
DG 280-43×2
1480 185 51.4 94 69 68.6 110 3.0
280 77.8 86 77 85.17 4.7
335 93.1 76 75 92.4 6.0
D
DG 280-43×3
1480 185 51.4 141 69 103 150 3.0
280 77.8 129 77 127.7 4.7
335 93.1 114 75 138.7 6.0
D
DG 280-43×4
1480 185 51.4 188 69 137.3 230 3.0
280 77.8 172 77 170.3 4.7
335 93.1 152 75 184.9 6.0
D
DG 280-43×5
1480 185 51.4 235 69 171.6 300 3.0
280 77.8 215 77 212.9 4.7
335 93.1 190 75 231.1 6.0
D
DG 280-43×6
1480 185 51.4 282 69 205.9 300 3.0
280 77.8 258 77 255.5 4.7
335 93.1 228 75 277.3 6.0
D
DG 280-43×7
1480 185 51.4 329 69 240.2 350 3.0
280 77.8 304 77 298.1 4.7
335 93.1 226 75 323.6 6.0
D
DG 280-43×8
1480 185 51.4 376 69 274.5 410 3.0
280 77.8 344 77 304.7 4.7
335 93.1 304 75 369.8 6.0
D
DG 280-43×9
1480 185 51.4 423 69 308.9 430 3.0
280 77.8 387 77 383.2 4.7
335 93.1 3742 75 416 6.0
D
DG 280-65×6
1480 185 51.4 408 61 337 500 2.8
280 77.8 390 73 407.4 3.7
335 93.1 372 75 452.5 5.0
D
DG 280-65×7
1480 185 51.4 476 61 393.1 680 2.8
280 77.8 455 73 475.3 3.7
335 93.1 434 75 528 5.0
D
DG 280-65×8
1480 185 51.4 544 61 449.3 680 2.8
280 77.8 520 73 543.2 3.7
335 93.1 496 75 603.3 5.0
D
DG 280-65×9
1480 185 51.4 612 61 505.5 850 2.8
280 77.8 585 73 611.1 3.7
335 93.1 558 75 678.8 5.0
D
DG 280-65×10
1480 185 51.4 680 61 561.8 850 2.8
280 77.8 650 73 579 3.7
335 93.1 620 75 754.2 5.0
D
DG 450-60×3
1480 335 93.1 195 72 247.1 360 3.8
450 125 180 76 289.2 4.9
500 139 171 78 298.5 6.0
D
DG 450-60×4
1480 335 93.1 260 72 329.4 500 3.8
450 125 240 76 372.3 4.9
500 139 228 78 398 6.0
D
DG 450-60×5
1480 335 93.1 320 72 411.8 680 3.8
450 125 300 76 465.4 4.9
500 139 285 78 497.5 6.0
D
DG 450-60×6
1480 335 93.1 390 72 494.2 680 3.8
450 125 360 76 558.5 4.9
500 139 242 78 597 6.0
D
DG 450-60×7
1480 335 93.1 455 72 576.5 850 3.8
450 125 420 76 651.5 4.9
500 139 399 78 696.5 6.0
D
DG 450-60×8
1480 335 93.1 520 72 658.9 850 3.8
450 125 480 76 744.6 4.9
500 139 456 78 796 6.0
D
DG 450-60×9
1480 335 93.1 585 72 741.2 1050 3.8
450 125 540 76 837.7 4.9
500 139 513 78 823.6 6.0
D
DG 450-60×10
1480 335 93.1 650 72 930.8 1050 3.8
450 125 600 76 995.1 4.9
500 139 570 78   6.0



我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
