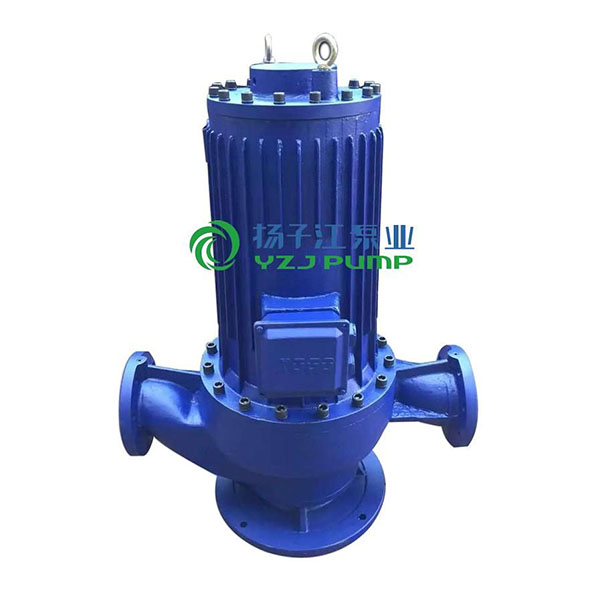

PBG型屏蔽式管道泵

1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。

2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。

3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。

4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。

5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。

6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

目录

PBG型屏蔽式管道泵概述

      PBG型屏蔽式管道泵,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而新推出的系列化新产品。PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。全系列共67个品种,184个规格,其性能范围:流量6.3~1080m3/h,扬程12.5~125m,配用电机功率0.37~160kW,转速1450r/min和2900r/min。

PBG型屏蔽式管道泵产品特点

1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。

2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。

3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。

4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。

5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。

6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

PBG型屏蔽式管道泵主要用途

①PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。

②PBG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

③PBG型屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

PBG型屏蔽式管道泵性能参数

序号
型号
流量
扬程(m)
效率
转速
电机功率(kw)
必须汽蚀余量
m3/h
L/S
1
PBG40-100
6.3
1.75
12.5
54
1450
0.55
3.5
2
PBG40-100A
5.6
1.56
10
52
1450
0.37
3.5
3
PBG40-125
6.3
1.75
20
46
1450
1.1
3.5
4
PBG40-125A
5.6
1.56
16
45
2900
0.75
3.5
5
PBG40-160
6.3
1.75
32
40
2900
2.2
3.5
6
PBG40-160A
5.9
1.64
28
39
2900
1.5
3.5
7
PBG40-160B
5.5
1.53
24
38
2900
1.1
3.5
8
PBG40-200
6.3
1.75
50
33
2900
4
3.5
9
PBG40-200A
5.9
1.64
44
31
2900
3
3.5
10
PBG40-200B
5.3
1.47
36
29
2900
2.2
3.5
11
PBG40-250
6.3
1.75
80
28
2900
7.5
3.5
12
PBG40-250A
5.9
1.64
70
28
2900
5.5
3.5
13
PBG40-250B
5.5
1.53
60
27
2900
4
3.5
14
PBG40-100(I)
12.5
3.47
12.5
62
1450
1.1
3.5
15
PBG40-100(I)A
11
3.05
10
60
1450
0.75
3.5
16
PBG40-125(I)
12.5
3.47
20
58
1450
1.5
3.5
17
PBG40-125(I)A
11
3.05
16
57
1450
1.1
3.5
18
PBG40-160(I)
12.5
3.47
32
52
2900
3
3.5
19
PBG40-160(I)A
11.7
3.25
28
51
2900
2.2
3.5
20
PBG40-160(I)B
10.4
2.89
22
50
2900
1.5
3.5
21
PBG40-200(I)
12.5
3.47
50
46
2900
5.5
3.5
22
PBG40-200(I)A
11.7
3.25
44
45
2900
4
3.5
23
PBG40-200(I)B
10.6
2.94
36
44
2900
3
3.5
24
PBG40-250(I)
12.5
3.47
80
38
2900
11
3.5
25
PBG40-250(I)A
11.6
3.22
70
38
2900
7.5
3.5
26
PBG40-250(I)B
10.8
3
60
37
2900
7.5
3.5
27
PBG40-250(I)C
10
2.78
52
36
2900
5.5
3.5
28
PBG50-100
12.5
3.47
12.5
62
1450
1.1
3.5
29
PBG50-100A
11
3.05
10
60
1450
0.75
3.5
30
PBG50-125
12.5
3.47
20
58
1450
1.5
3.5
31
PBG50-125A
11
3.05
16
57
1450
1.1
3.5
32
PBG50-160
12.5
3.47
32
52
2900
3
3.5
33
PBG50-160A
11.7
3.25
28
51
2900
2.2
3.5
34
PBG50-160B
10.4
2.89
22
50
2900
1.5
3.5
35
PBG50-200
12.5
3.47
50
46
2900
5.5
3.5
36
PBG50-200A
11.7
3.25
44
45
2900
4
3.5
37
PBG50-200B
10.6
2.94
36
44
2900
3
3.5
38
PBG50-250
12.5
3.47
80
38
2900
11
3.5
39
PBG50-250A
11.6
3.22
70
38
2900
7.5
3.5
40
PBG50-250B
10.8
3
60
37
2900
7.5
3.5
41
PBG50-250C
10
2.78
52
36
2900
5.5
3.5
42
PBG50-100(I)
25
6.94
12.5
69
1450
1.5
3.8
43
PBG50-100(I)A
22.3
6.19
10
67
1450
1.1
3.8
44
PBG50-125(I)
25
6.94
20
68
1450
3
3.8
45
PBG50-125(I)A
22.3
6.49
16
66
1450
2.2
3.8
46
PBG50-160(I)
25
6.94
32
63
1450
4
3.8
47
PBG50-160(I)A
23.4
6.5
28
62
1450
4
3.8
48
PBG50-160(I)B
21.6
6
24
58
1450
3
3.8
49
PBG50-200(I)
25
6.94
50
58
2900
7.5
3.8
50
PBG50-200(I)A
23.5
6.53
44
57
2900
7.5
3.8
51
PBG50-200(I)B
21.8
6.06
38
55
2900
5.5
3.8
52
PBG50-250(I)
25
6.94
80
50
2900
15
3.8
53
PBG50-250(I)A
23.4
6.5
70
50
2900
11
3.8
54
PBG50-250(I)B
21.6
6
60
48
2900
11
3.8
55
PBG50-315(I)
25
6.94
125
40
2900
30
3.8
56
PBG50-315(I)A
23.7
6.58
113
40
2900
22
3.8
57
PBG50-315(I)B
22.5
6.25
101
39
2900
18.5
3.8
58
PBG50-315(I)C
20.6
5.72
85
38
2900
15
3.8
59
PBG65-100
25
6.94
12.5
69
1450
1.2
3.8
60
PBG65-100A
22.3
6.19
10
67
1450
1.1
3.8
61
PBG65-125
25
6.94
20
68
1450
3
3.8
62
PBG65-125A
22.3
6.19
16
66
1450
2.2
3.8
63
PBG65-160
25
6.94
32
63
1450
4
3.8
64
PBG65-160A
23.4
6.5
28
62
1450
4
3.8
65
PBG65-160B
21.6
6
24
58
1450
3
3.8
66
PBG65-200
25
6.94
50
58
2900
7.5
3.8
67
PBG65-200A
23.5
6.53
44
57
2900
7.5
3.8
68
PBG65-200B
21.8
6.06
38
55
2900
5.5
3.8
69
PBG65-250
25
6.94
80
50
2900
15
3.8
70
PBG65-250A
23.4
6.5
70
50
2900
11
3.8
71
PBG65-250B
21.6
6
60
49
2900
11
3.8
72
PBG65-315
25
6.94
125
40
2900
30
3.8
73
PBG65-315A
23.7
6.58
113
40
2900
22
3.8
74
PBG65-315B
22.5
6.25
101
39
2900
18.5
3.8
75
PBG65-315C
20.6
5.72
85
38
2900
15.5
3.8
76
PBG65-100(I)
50
13.9
12.5
73
1450
3
4.2
77
PBG65-100(I)A
44.7
12.5
10
72
1450
2.2
4.2
78
PBG65-125(I)
50
13.9
20
72.5
1450
5.5
4.2
79
PBG65-125(I)A
45
12.5
16
71
1450
4
4.2
80
PBG65-160(I)
50
13.9
32
71
1450
7.5
4.2
81
PBG65-160(I)A
46.7
13
28
70
1450
7.5
4.2
82
PBG65-160(I)B
43.3
12
24
69
1450
5.5
4.2
83
PBG65-200(I)
50
13.9
50
67
2900
15
4.2
84
PBG65-200(I)A
47
13.1
44
66
2900
11
4.2
85
PBG65-200(I)B
43.5
12.1
38
65
2900
7.5
4.2
86
PBG65-250(I)
50
13.9
80
59
2900
22
4.2
87
PBG65-250(I)A
46.7
13
70
59
2900
18.5
4.2
88
PBG65-250(I)B
43.3
12
60
58
2900
15
4.2
89
PBG65-315(I)
50
13.9
125
54
2900
34
4.2
90
PBG65-315(I)A
46.5
12.9
110
54
2900
30
4.2
91
PBG65-315(I)B
44.5
12.4
100
53
2900
30
4.2
92
PBG65-315(I)C
41
11.4
85
51
2900
22
4.2
93
PBG80-100
50
13.9
12.5
73
1450
3
4.2
94
PBG80-100A
44.7
12.4
10
72
1450
2.2
4.2
95
PBG80-125
50
13.9
20
72.5
1450
5.5
4.2
96
PBG80-125A
45
12.5
16
71
1450
4
4.2
97
PBG80-160
50
13.9
32
71
1450
7.5
4.2
98
PBG80-160A
46.7
13
28
70
1450
7.5
4.2
99
PBG80-160B
43.3
12
24
69
1450
5.5
4.2
100
PBG80-200
50
13.9
50
67
2900
15.5
4.2
101
PBG80-200A
47
13.1
44
66
2900
11
4.2
102
PBG80-200B
43.5
12.1
38
65
2900
7.5
4.2
103
PBG80-250
50
13.9
80
59
2900
22
4.2
104
PBG80-250A
46.7
13
70
59
2900
18.5
4.2
105
PBG80-250B
43.3
12
60
58
2900
15
4.2
106
PBG80-315
50
13.9
125
54
2900
37
4.2
107
PBG80-315A
46.5
12.9
110
54
2900
30
4.2
108
PBG80-315B
44.5
12.4
100
53
2900
30
4.2
109
PBG80-315C
41
11.4
85
51
2900
22
4.2
110
PBG80-100(I)
100
27.8
12.5
76
1450
5.5
4.2
111
PBG80-100(I)A
89
24.7
10
74
1450
4
4.2
112
PBG80-125(I)
100
27.8
20
76
1450
11
4.2
113
PBG80-125(I)A
89
24.7
16
74
1450
7.5
4.2
114
PBG80-160(I)
100
27.8
32
76
1450
15
4.2
115
PBG80-160(I)A
93.5
26
28
74
1450
11
4.2
116
PBG80-160(I)B
86.6
24.1
24
72
1450
11
4.2
117
PBG80-200(I)
100
27.8
50
74
1450
22
4.2
118
PBG80-200(I)A
93.5
26
44
73
1450
18.5
5.5
119
PBG80-200(I)B
87
24.2
38
71
1450
15
5.5
120
PBG100-100
100
27.8
12.5
76
1450
5.5
5.5
121
PBG100-100A
89
24.7
10
74
1450
4
5.5
122
PBG100-125
100
27.8
20
76
1450
11
5.5
123
PBG100-125A
89
24.7
16
74
1450
7.5
5.5
124
PBG100-160
100
27.8
32
76
1450
15
5.5
125
PBG100-160A
93.5
26
28
74
1450
11
5.5
126
PBG100-160B
86.6
24.1
24
72
1450
11
5.5
127
PBG100-200
100
27.8
50
74
1450
22
5.5
128
PBG100-200A
93.5
26
44
73
1450
18.5
5.5
129
PBG100-200B
87
27.2
38
71
1450
15
5.5
130
PBG125-100
160
44.4
12.5
82
1450
11
5.5
131
PBG125-100A
143
39.7
10
77
1450
7.5
5.5
132
PBG125-125
160
44.4
20
80
1450
15
5.5
133
PBG125-25A
143
39.7
16
77
1450
11
5.5
134
PBG125-160
160
44.4
32
78
1450
22
5.5
135
PBG125-160A
150
41.7
28
76
1450
18.5
5.5
136
PBG125-1160B
138
38.3
24
73
1450
15
5.5
137
PBG125-200
160
44.4
50
77
1450
37
5.5
138
PBG125-200A
150
41.7
44
76
1450
30
5.5
139
PBG125-200B
138
38.3
37.5
75
1450
22
5.5
140
PBG150-200
200
55.6
12.5
78
1450
15
5
141
PBG150-200A
179
49.7
10
76
1450
11
5
142
PBG150-250
200
55.6
20
79
1450
18.5
5
143
PBG150-250A
184.4
51.2
17
78
1450
15
5
144
PBG150-250B
167
46.4
14
76
1450
11
5
145
PBG150-315
200
55.6
32
78
1450
30
5.5
146
PBG150-315A
187
51.9
28
77
1450
22
5.5
147
PBG150-315B
173
48.1
24
76
1450
18.5
5.5
148
PBG150-400
200
55.6
50
75
1450
45
5.5
149
PBG150-400A
187
51.9
44
74
1450
37
5.5
150
PBG150-400B
174
48.3
38
73
1450
30
5.5
151
PBG150-400C
160
44.4
32
71
1450
22
5.5
152
PBG200-200
200
55.6
12.5
78
1450
15
5
153
PBG200-200A
179
49.7
10
76
1450
11
5
154
PBG200-250
200
55.9
20
79
1450
18.5
5
155
PBG200-250A
184.4
51.2
17
78
1450
15
5
156
PBG200-250B
167
46.4
14
76
1450
11.1
5
157
PBG200-315
200
55.6
32
78
1450
30
5.5
158
PBG200-315A
187
51.9
28
77
1450
22
5.5
159
PBG200-315B
173
48.1
24
76
1450
18.5
5.5
160
PBG200-400
200
55.6
50
75
1450
45
5.5
161
PBG200-400A
187
51.9
44
74
1450
37
5.5
162
PBG200-400B
174
48.3
38
73
1450
30
5.5
163
PBG200-400C
160
44.4
32
71
1450
22
5.5
164
PBG200-200(I)
400
111.1
12.5
80
1450
22
5.5
165
PBG200-200(I)A
358
99.4
10
78
1450
18.5
5.5
166
PBG200-250(I)
400
111.4
20
80
1450
30
5.5
167
PBG200-250(I)A
358
99.4
16
78
1450
22
5.5
168
PBG200-250(I)B
322
89.4
13
75
1450
18.5
5.5
169
PBG200-315(I)
400
111.4
32
80
1450
55
5.5
170
PBG200-315(I)A
374
103.9
28
79
1450
45
5.5
171
PBG200-315(I)B
346
96.1
24
78
1450
37
5.5
172
PBG200-400(I)
400
111.4
50
81
1450
75
5.5
173
PBG200-400(I)A
374
103.9
44
80
1450
75
5.5
174
PBG200-400(I)B
346
96.1
30
78
1450
55
5.5
175
PBG200-400(I)C
320
88.9
32
76
1450
45
5.5
176
PBG300-235
720
200
18
81
970
55
6
177
PBG300-235A
657
182.5
15
79
970
45
6
178
PBG300-235B
600
167
12.5
77
970
37
6
179
PBG300-300
720
200
28
81
970
75
6
180
PBG300-300A
666
185
24
80
970
75
6
181
PBG300-300B
623
173.1
21
79
970
55
6
182
PBG300-380
720
200
44
84
970
132
6
183
PBG300-380A
666
185
38
80
970
110
6
184
PBG300-380B
614
170.6
32
78
970
90
6
185
PBG300-235(I)
1080
300
40
82
970
160
6
186
PBG300-235(I)A
965
268.1
32
80
970
132
6
我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
