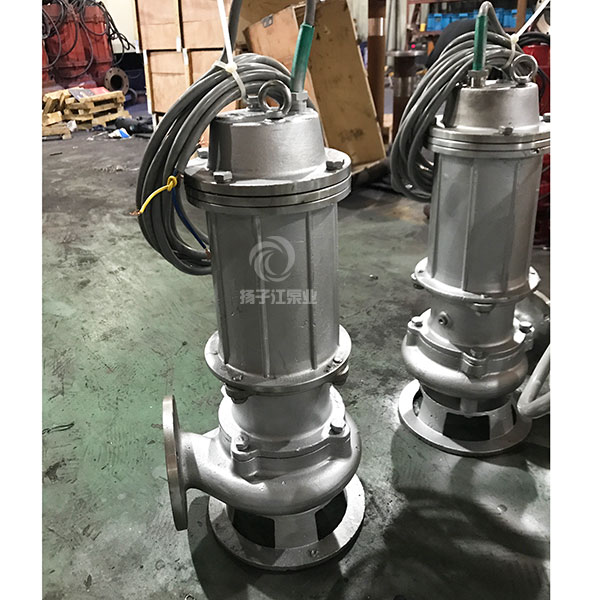

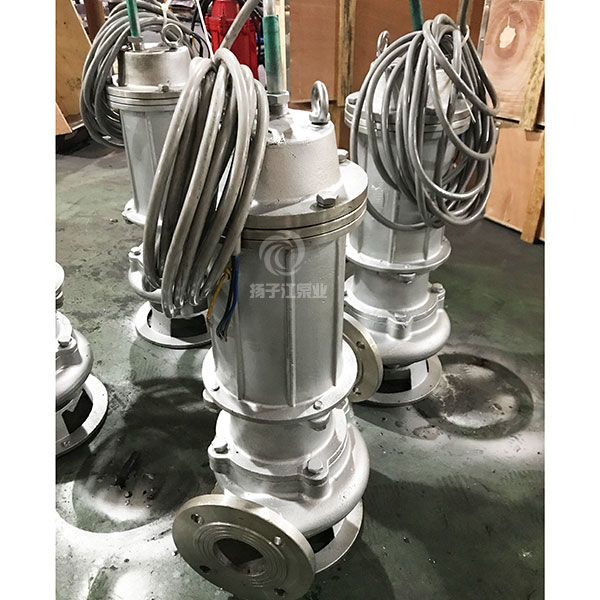

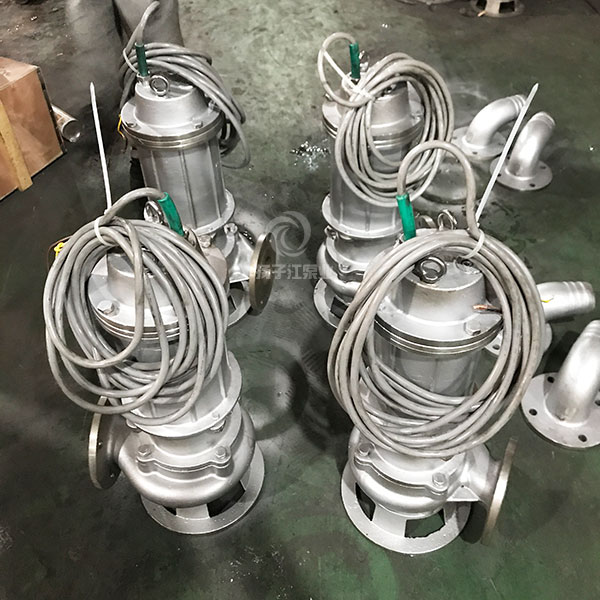

WQ型不锈钢无堵塞污水泵
  • WQ型不锈钢无堵塞污水泵
  • WQ型不锈钢无堵塞污水泵
  • WQ型不锈钢无堵塞污水泵
  • WQ型不锈钢无堵塞污水泵

WQ型不锈钢无堵塞污水泵

1、介质温度不超过60℃,介质重度为1~1.3kg/dm3。

2、无内自流循环冷却系统的泵,电机部分露出液面不超过½。

3、铸铁材质的使用范围为PH5~9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

目录

WQ型无堵塞排污泵概述

WQ型无堵塞排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴,由于水泵位于整个排污泵下端,它能大限度抽吸地面积余污水。叶轮为双流道设计,大大的提高了污物的过流能力,能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。《污水污物潜水电泵》标准。

WQ型无堵塞排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。 该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

WQ型无堵塞排污泵型号说明

格式:150 WQ 160-15-15

注释:150--------排出口径150mm

WQ-------W代表“污”,Q代表“潜”

160--------流量为160m3/h

15---------扬程15m(第一个“15”)

15---------配用电机功率15KW(第二个“15”)

WQ型无堵塞排污泵主要用途

WQ型无堵塞排污泵使用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置,医院、宾馆的污水排放、市政工程筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。

WQ型无堵塞排污泵特点

1.WQ型无堵塞排污泵采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000d~时以上。 

3.WQ型无堵塞排污泵整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。 

4.WQ型无堵塞排污泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。 

5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。 

6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。 

7.WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。 

8.能够在全扬程内使用,而保证电机不会过载。 

9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

WQ型无堵塞排污泵适用范围

WQ型无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

WQ型无堵塞排污泵使用条件

1、介质温度不超过60℃,介质重度为1~1.3kg/dm3。

2、无内自流循环冷却系统的泵,电机部分露出液面不超过½。

3、铸铁材质的使用范围为PH5~9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

WQ型无堵塞排污泵结构图


1
信号线
2
电机接线
3
接线盒
4
电机盖
5
轴承
6
电机壳
7
定子
8
转子(轴)
9
油室
10
油水探头
11
机械密封
12
后盖板
13
叶轮
14
泵体
15
搅拌轮
16
底盘

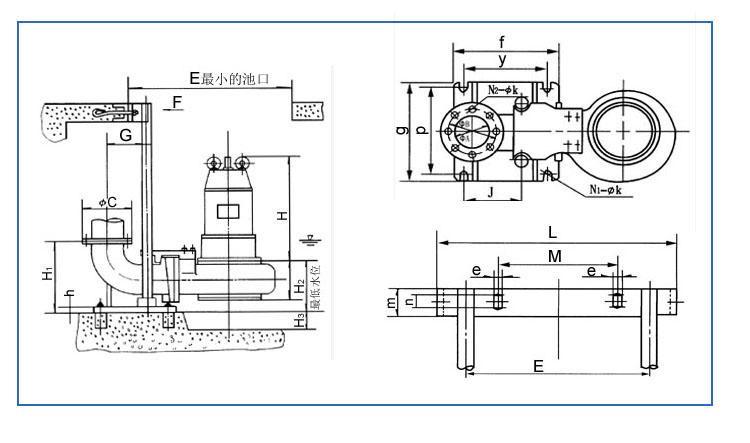

WQ型无堵塞排污泵装尺寸图

WQ型无堵塞排污泵性能参数









序 号 型 号 口 径(mm) 流 量
(m3/h)
扬 程
(m)
转 速(r/min) 功 率
(kw)
效 率
(%)
水泵电器控制器 自动耦合器配WQ
1 25QW8-22-1.1 25 8 22 2825 1.1 38.1 QZD-1.1 /
2 32QW12-15-1.1 32 12 15 2825 1.1 40 QZD-1.1 /
3 40QW15-15-1.5 40 15 15 2840 1.5 45.1 QZD-1.5 40
4 40QW15-30-2.2 40 15 30 2840 2.2 18 QZD-2.2 40
5 50QW20-7-0.75 50 20 7 1390 0.75 54 QZD-0.75 40
6 50QW10-10-0.75 50 10 10 1390 0.75 56 QZD-0.75 50
7 50QW20-15-1.5 50 20 15 2840 1.5 55 QZD-1.5 50
8 50QW15-25-2.2 50 15 25 2840 2.2 56 QZD-2.2 50
9 50QW18-30-3 50 18 30 2880 3.0 58 QZD-3.0 50
10 50QW25-32-5.5 50 25 32 2900 5.5 53 QZD-5.5 50
11 50QW20-40-7.5 50 20 40 2900 7.5 55 QZD-7.5 50
12 65QW25-15-2.2 65 25 15 2840 2.2 52 QZD-2.2 50
13 65QW37-13-3 65 37 13 2880 3.0 55 QZD-3.0 65
14 65QW25-30-4 65 25 30 2890 4.0 58 QZD-4.0 65
15 65QW30-40-7.5 65 30 40 2900 7.5 56 QZD-7.5 65
16 65QW35-50-11 65 35 50 2930 11 60 QZD-11 65
17 65QW35-60-15 65 35 60 2930 15 63 QZD-15 65
18 80QW40-7-2.2 80 40 7 1420 2.2 52 QZD-2.2 65
19 80QW43-13-3 80 43 13 2880 3.0 50 QZD-3.0 80
20 80QW40-15-4 80 40 15 2890 4.0 57 QZD-4.0 80
21 80QW65-25-7.5 80 65 25 2900 7.5 56 QZD-7.5 80
22 100QW80-10-4 100 80 10 1440 4.0 62 QZD-4.0 80
23 100QW110-10-5.5 100 110 10 1440 5.5 66 QZD-5.5 100
24 100QW100-15-7.5 100 100 15 1440 7.5 67 QZD-7.5 100
25 100QW85-20-7.5 100 85 20 1400 7.5 68 QZD-7.5 100
26 100QW100-25-11 100 100 25 1460 11 65 JJ1-11 100
27 100QW100-30-15 100 100 30 1470 15 66 JJ1-26 100
28 100QW100-35-18.5 100 100 35 1460 18.5 65 JJ1-18.5 100
29 125QW130-15-11 125 130 15 1460 11 62 JJ1-11 100
30 125QW130-25-15 125 130 20 1440 15 63 JJ1-15 125
31 150QW145-6-7.5 150 145 6 1470 7.5 63 QZD7.5 125
32 150QW180-15-15 150 180 15 1470 15 65 JJ1-15 150
33 150QW180-20-18.5 150 180 20 1470 18.5 75 JJ1-18.5 150
34 150QW180-25-22 150 180 25 1470 22 76 JJ1-22 150
35 150QW130-30-22 150 130 30 1470 22 75 JJ1-22 150
36 150QW180-30-30 150 180 30 970 30 73 JJ1-30 150
37 150QW200-30-37 150 200 30 970 37 70 JJ1-37 150
38 200QW300-7-11 200 300 7 1470 11 73 JJ1-11 150
39 200QW250-11-15 200 250 11 1470 15 74 JJ1-15 200
40 200QW400-10-22 200 400 10 1470 22 76 JJ1-22 200
41 200QW400-13-30 200 400 13 1470 30 73 JJ1-30 200
42 200QW250-11-15 200 250 15 1470 18.5 72 JJ1-18.5 200
43 200QW300-15-22 200 300 15 1470 22 73 JJ1-22 200
44 200QW250-22-30 200 250 22 1470 30 71 JJ1-30 200
45 200QW350-25-37 200 350 25 1470 37 75 JJ1-37 200
46 200QW400-30-55 200 400 30 1480 55 70 JJ1-55 200
47 250QW600-9-30 250 600 9 980 30 74 JJ1-30 250
48 250QW600-12-37 250 600 12 1480 37 78 JJ1-37 250
49 250QW600-15-45 250 600 15 1480 45 75 JJ1-45 250
50 250QW600-20-55 250 600 20 1480 55 73 JJ1-55 250
51 250QW600-25-75 250 600 25 1480 75 73 JJ1-75 250
52 300QW800-12-45 300 800 12 1480 45 76 JJ1-45 300
53 300QW500-15-45 300 500 15 980 45 70 JJ1-45 300
54 300QW800-15-55 300 800 15 980 55 73 JJ1-55 300
55 300QW600-20-55 300 600 20 980 55 75 JJ1-55 300
56 300QW800-20-75 300 800 20 980 75 78 JJ1-75 300
57 300QW950-20-90 300 950 20 980 90 80 JJ1-90 300
58 300QW1000-25-110 300 1000 25 980 110 82 JJ1-110 300
59 300QW1100-10-55 300 1100 10 980 55 84.5 JJ1-55 300
60 350QW1500-15-90 350 1500 15 980 90 83.1 JJ1-90 350
61 350QW1200-18-90 350 1200 18 980 90 83.2 JJ1-90 350
62 350QW1100-28-132 350 1100 28 740 132 78.5 JJ1-132 350
63 350QW1000-36-160 350 1000 36 740 160 82.1 JJ1-160 350
64 400QW1500-10-75 400 1500 10 980 75 82.1 JJ1-75 400
65 400QW2000-15-132 400 2000 15 740 132 82.5 JJ1-132 400
66 400QW1700-22-160 400 1700 22 740 160 82.1 JJ1-160 400
67 400QW1500-26-160 400 1500 26 740 160 83.5 JJ1-160 400
68 400QW1700-30-200 400 1700 30 740 200 83.5 JJ1-200 400
69 400QW1800-32-250 400 1800 32 740 250 82.1 JJ1-200 400
70 400QW1760-7.5-55 400 1760 7.5 580 55 82.3 JJ1-55 400
71 500QW2500-10-110 500 2500 10 740 110 82 JJ1-110 500
72 500QW2600-15-160 500 2600 15 740 160 83 JJ1-160 500
73 500QW3000-15-220 500 3000 15 740 220 83 JJ1-220 500
74 500QW2400-22-220 500 2400 22 740 220 84 JJ1-220 500
75 500QW2600-24-250 500 2600 24 740 250 82 JJ1-250 500
76 500QW3000-24-280 500 3000 24 740 280 82 JJ1-280 500
