QDT型低速推流器

1、螺旋叶轮带后掠角,具有优良的自净功能和防缠绕特性。

2、密封可靠、无渗漏,并设有泄漏、过热等功能保护。

3、安装方便迅速,能适合各种类型的水池。

4、能耗低,无噪声。

目录

QDT型低速推流器的产品简介

      QDT型低速推流器广泛用于氧化沟推流,各类生化池的搅拌,河流防冻,景观水循环以及工业和城市污水处理厂曝气池和厌氧池,其产生低切向流的强力水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流、开辟河道及河床防水之用等。QDT型低速推流器是我厂结合先进生产工艺与最新环保理念生产制造的,它主要由潜水电机、减速装置、叶桨和安装系统等组成。QDT型低速推流器特点是配套功率小(1.5~7.5Kw),转速低(36~135r/min),叶桨直径大(1000~2500mm),低速旋转,产生大体积流场,服务范围广。它的后掠式香蕉型叶桨设计,具有自洁功能,采用聚氨酯或铝合金材质精铸成型,具有重量轻,强度高,耐腐蚀等优点,其优异的摩擦性能,可保证QDT型低速推流器在低转速的运动状态下于液体产生良好的阻尼效果,从而创建出柔和的水流。QDT型低速推流器系列产品除了具有推流和创建水流的作用外还具搅拌功能。其搅拌功能表现在主要运用在市政和工业污水处理过程中的混合、搅拌和环流,也可用作景观水环境的养护设备,通过搅拌达到创建水流作用,改善水体质量,增加水中含氧量,有效阻止悬浮物沉积。

QDT型低速推流器基本原理

      低速推流器是一种兼搅拌混合和推流功能为一体的浸没式设备。该设备通过后曲式叶轮将液体在向前推进的同时,将氧化池里的污泥进行充分地搅拌混合,以改善氧化池等污水处理设施的水流条件,使不同的水体获得污水处理工艺所要求的流速,以防止污泥沉降,提高污水处理效率。特别是生化处理过程中,可使污水和活性污泥充分混合,在好氧/厌氧工艺使污水脱氮、避免水体富营养化的发生。

QDT型低速推流器技术关键

      QDT型低速推流器采用过载、过热及防渗漏三重保护的专用潜水电机;配备圆柱斜齿硬齿面减速器;体积小,具有可靠的密封性。特别是叶轮,是国内首家采用船舶螺旋桨水力推进理论由计算机进行优化设计,两叶高推力、自洁型叶轮采用整体式铸造成型,重量轻、强度好,可在一定的输入功率条件下,获得最佳的水流推力。

QDT型低速推流器的性能特点

1、螺旋叶轮带后掠角,具有优良的自净功能和防缠绕特性。

2、密封可靠、无渗漏,并设有泄漏、过热等功能保护。

3、安装方便迅速,能适合各种类型的水池。

4、能耗低,无噪声。

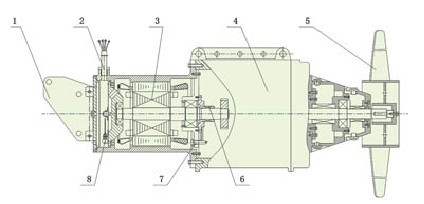

QDT型低速推流器的结构特性

1、尾翼:内部设有泄露传感器和电机绕组超溢保护报警装置。

2、电缆线:独特的电缆密封设计排除了电缆漏水的隐患。

3、电机:电机绕组绝缘等级为F级,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加安全可靠。

4、减速装置

5、叶桨:叶桨由弹性聚氨脂或铝合金制成,能承受变化的负荷,推力被平均分配到混合物上,具最佳水力设计。

6、机械密封:两套独立的机械密封,保证潜水电机长期可靠运行。

7、轴承:进口的高质量一次润滑轴承,设计使用寿命8000小时。

8、内部设有泄漏传感器和电机绕组超温保护报警装置。

QDT型低速推流器的适用条件

QDT低速推流器在下列条件下应能正常连续运行:

1.最高介质温度不超过40℃;

2.介质的PH值在5~9之间;

3.液体密度不超过1150kg/m3;

4.长期潜水运行,潜水深度一般不超过10m。

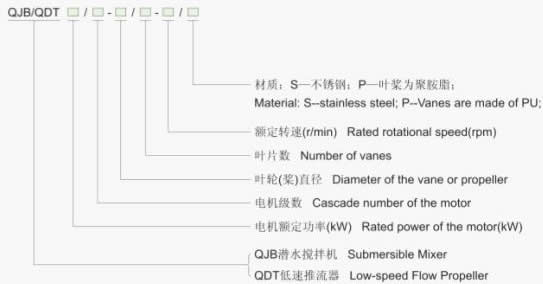

QDT型低速推流器的型号意义

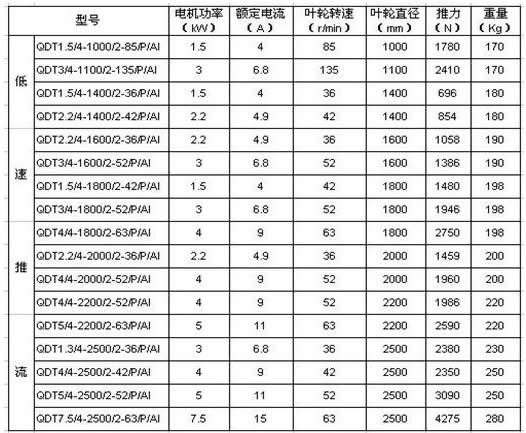

QDT型低速推流器的性能参数

注:以上规格型号为常规产,但不局限于上表,可为客户拓展设计新的或含特殊要求的搅拌机。

QDT型低速推流器的选型参考资料

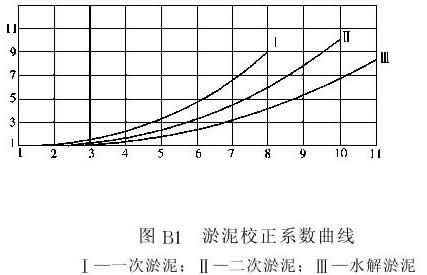

1、根据图B1或表B1确定待搅拌介质的污泥校正系数。

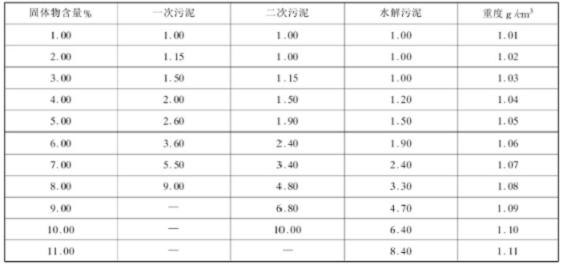

表B1污泥校正系数表

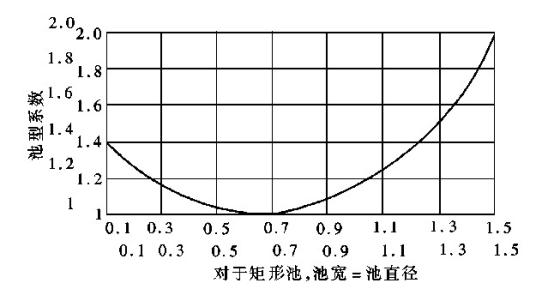

2、根据图B2或表B2确定搅拌池的池型校正系数



2:池型校正系数表

3、根据搅拌介质初始流速V,通过图B3确定单位流量的耗功。

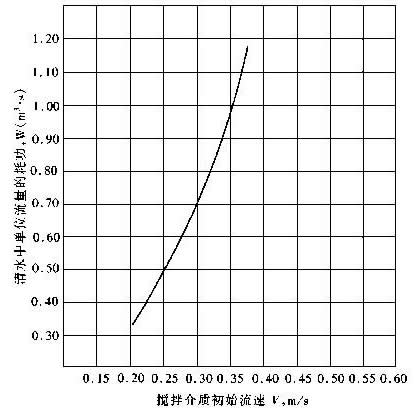

图B3推流单位流量介质耗能曲线

4、用搅拌介质初始流速V 乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

5、用搅拌机的流量乘以单位流量的耗功,再乘以污泥校正系数和池型校正系数,即可得出整池介质所需的功率。

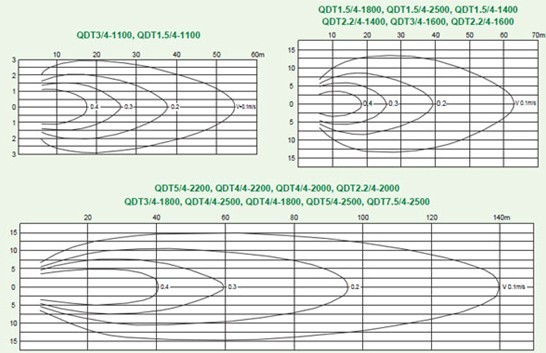

QDT型低速推流器的流场图

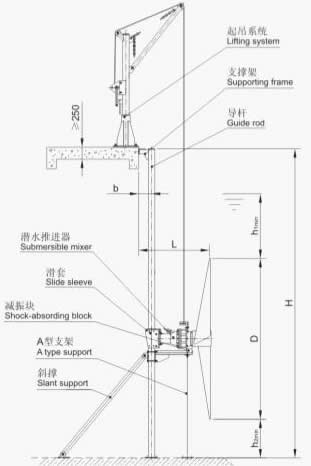

QDT型低速推流器的安装尺寸图及安装示意图

潜水搅拌机可以有多种安装方式,这里提供四种最通用的方式供选择,尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

1、潜水搅拌机的专用安装系统,可在无需排出池中污水的情况下,快速安装和拆卸潜水搅拌机;

2、安装系统I-1只适用于池深<4m,机型为QJBO.85/8和QJBl.5/6,且可在水平方向和垂直方向调节角度;当池深>4m时,应选用安装系统I-2型。

3、安装系统II、III导杆可沿水平方向绕导杆轴线旋转,最大转角为±60°;

4、当H>4m时需,在导杆中间添加一支撑架;

5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定,无需预留孔;

6、客户定货时,请提供池深H及池型图,以便确定导杆尺寸和支撑架个数;

7、安装系统材质采用不锈钢和碳钢防腐可供选择;

8、多台搅拌机可共用一套起吊系统。

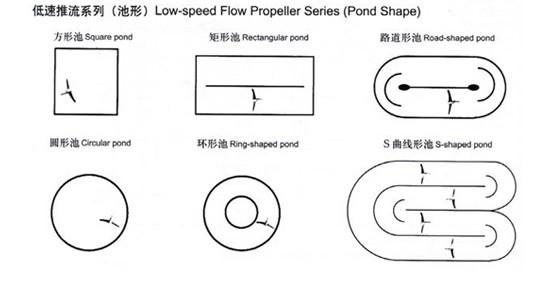

QDT型低速推流器运行模式

      潜水搅拌机的安装定位对其搅拌效果有很大的影响,为了达到事半功倍的运行效果,我们建议用户按照专业设计人员的要求去做,要充分考虑到水池的形状,进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的撞击而降低流速。参照下面的运行模式图,可帮助您合理选择搅拌机和安装形式。

QDT型低速推流器混合、搅拌系列
