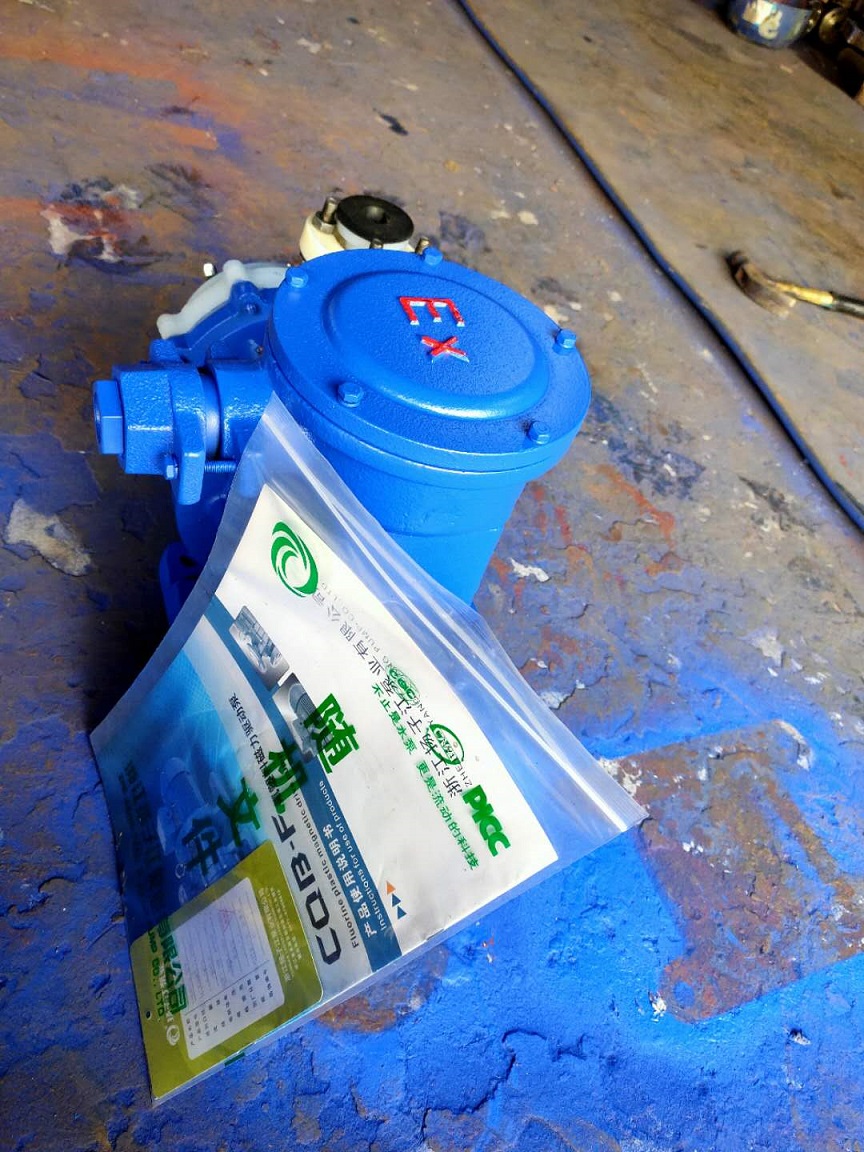

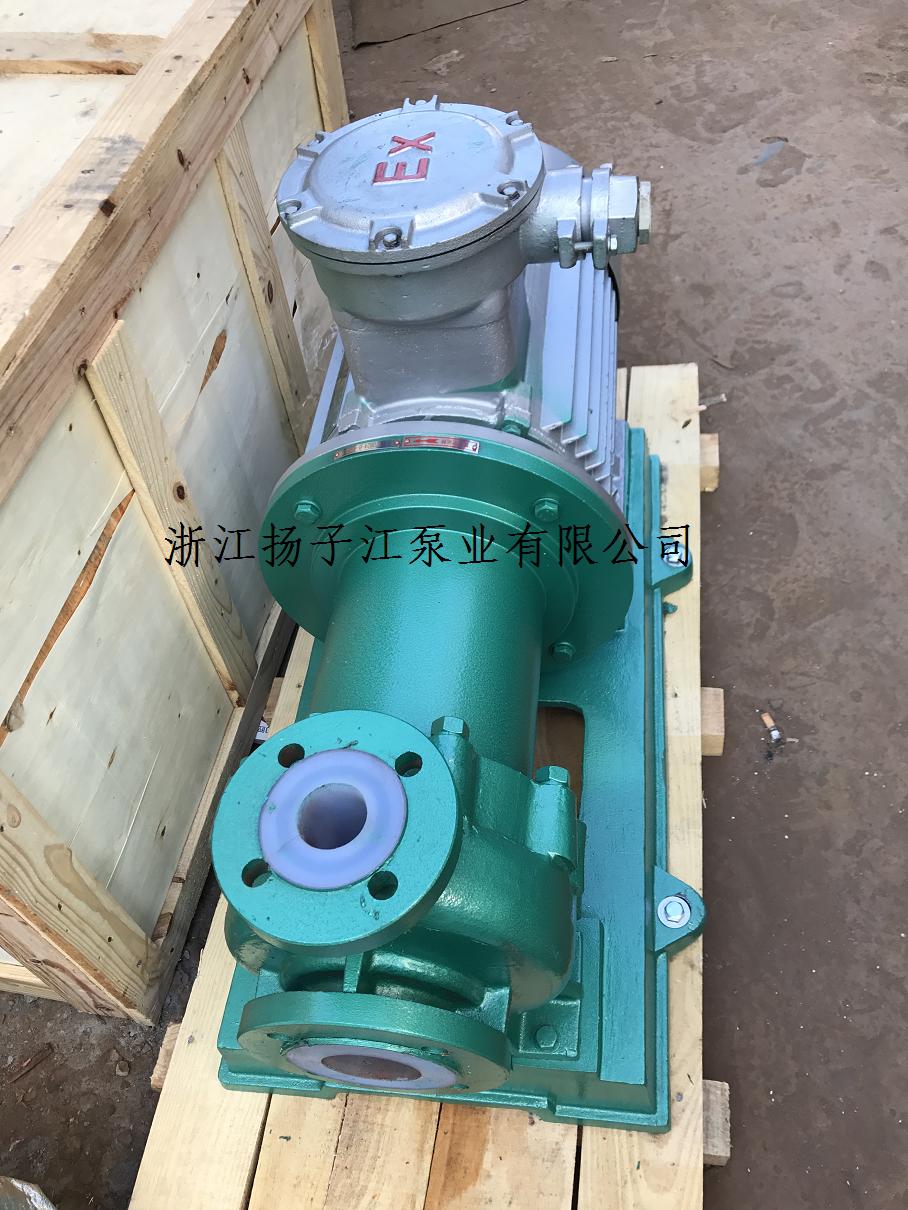

磁力泵:CQB-F型氟塑料磁力泵|防爆氟塑料合金磁力泵

CQB-F型氟塑料磁力泵样本说明书
详细信息:

CQB-F氟塑料磁力泵,是本单位开发的新产品,并引进国外先进技术,采用聚偏二氟乙烯制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化,无毒素分解等优点

一、产品特点
氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。

分类:目前国内厂家生产的
氟塑料磁力泵主要有:CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特,无须机械轴封,绝对不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,故泵体足以承托管道的重量,使用保养及为方便。

二、工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

三、主要用途
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃至100℃。

四、氟塑料磁力泵性能参数:
流量:1.8-100m3/h
扬程:8-32m
电机功率:0.12-18.5KW
转速:2900r/min

六、型号意义:
例如:CQB50-32-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
32-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料
七.性能参数表:
型  号 进 口 出 口 流 量
(m3/h)
扬 程
(m)

功 率
(kw)

转速(r/min) 效率
(%)
电压
(v)
汽蚀余量(m)

CQB-15-10-85F

15 10 1.8 8 0.12 2900 33 220/380 6.0

CQB-20-15-105F

20 15 3.0 12 0.37 2900 33 220/380 6.0

CQB-32-25-125F

32 25 3.2 20 0.75 2900 35 380 5.0

CQB-40-32-115F

40 32 6.3 15 0.75 2900 45 380 6.0

CQB-40-32-145F

40 32 6.3 25 1.5 2900 42 380 5.0

CQB-50-40-125F

50 40 12.5 20 2.2 2900 47 380 3.5

CQB-50-40-160F

50 40 12.5 32 3.0 2900 46 380 3.5

CQB-65-50-125F

65 50 25 20 3.0 2900 58 380 4.0

CQB-65-50-160F

65 50 25 32 4.0 2900 56 380 4.0

CQB-80-65-125F

80 65 50 20 7.5 2900 66 380 4.0

CQB-80-65-160F

80 65 50 32 11 2900 64 380 4.0

CQB-100-80-125F

100 80 100 20 15 2900 72 380 4.0

CQB-100-80-160F

100 80 100 32 18.5 2900 70 380 4.0
结构示意:

安装使用与维护
1、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
2、CQB-F2型衬氟磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
3、CQB-F2型衬氟磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
4、检查CQB-F2型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、当抽吸液面高于CQB-F2型衬氟磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
6、CQB-F2型衬氟磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
安装尺寸:
