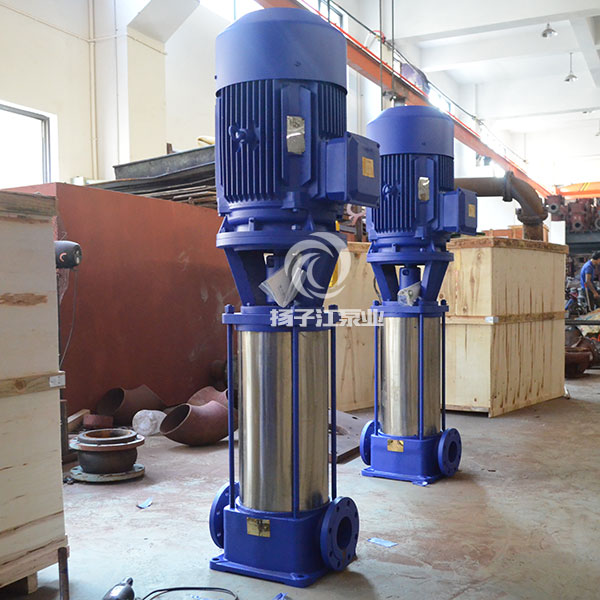

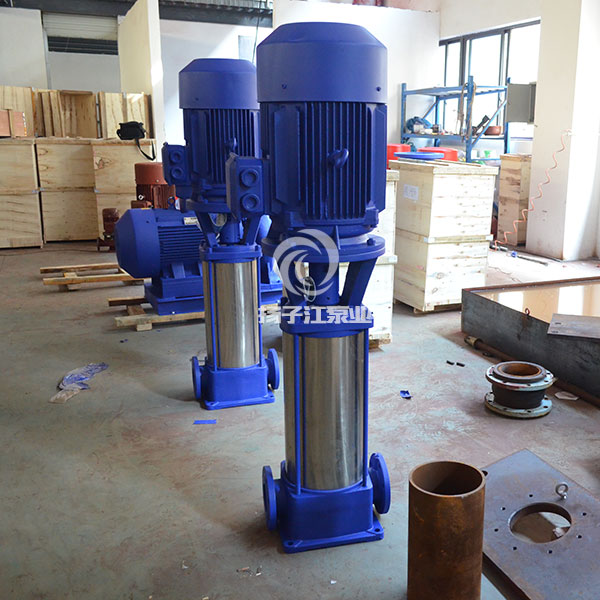

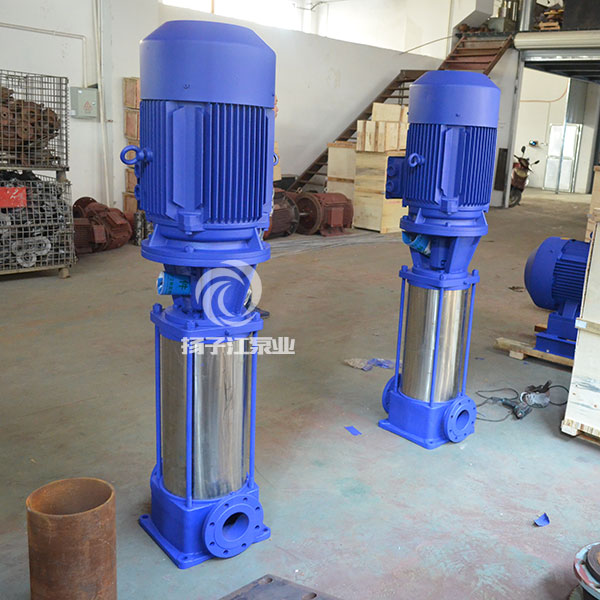

GDL型立式多级管道泵

      GDL型立式多级管道泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。GDL型泵在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

目录

GDL型立式多级管道泵概述

GDL型立式多级管道泵是根据本公司ISG型立式离心泵DL型立式多级离心泵的优点而设计的。GDL型泵在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

GDL型立式多级管道泵型号意义

GDL型立式多级管道泵结构类型

GDL型立式多级管道泵结构图

GDL型立式多级管主要性能参数表

型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
25GDL2-12×3 1.4
2
2.4
0.39
0.56
0.67
38
36
33
23
30
32
2900 0.63
0.65
0.67
1.1 1.4
1.7
1.8
25 606 58 125
25GDL2-12×4 1.4
2
2.4
0.39
0.56
0.67
50
48
44
23
30
32
2900 0.83
0.87
0.90
1.1 1.4
1.7
1.8
25 646 62 165
25GDL2-12×5 1.4
2
2.4
0.39
0.56
0.67
63
60
55
23
30
32
2900 1.04
1.09
1.12
1.5 1.4
1.7
1.8
25 711 68 205
25GDL2-12×6 1.4
2
2.4
b.39
0.56
0.67
76
72
66
23
30
32
2900 1.26
1.30
1.35
1.5 1.4
1.7
1.8
25 751 72 245
25GDL2-12×7 1.4
2
2.4
0.39
0.56
0.67
88
84
77
23
30
32
2900 1.46
1.52
1.57
2.2 1.4
1.7
1.8
25 816 78 285
25GDL2-12×8 1.4
2
2.4
0.39
0.56
0.67
101
96
88
23
30
32
2900 1.63
1.74
1.80
2.2 1.4
1.7
1.8
25 856 82 325
25GDL2-12×9 1.4
9
2.4
0.39
0.56
0.67
114
108
99
23
30
32
2900 1.89
1.96
2.02
2.2 1.4
1.7
1.8
25 896 86 365
25GDL2-12×10 1.4
2
2.4
0.39
0.56
0.67
126
120
110
23
30
32
2900 2.01
2.17
2.24
3 1.4
1.7
1.8
25 981 98 405
25GDL2-12×11 1.4
9
2.4
0.39
0.56
0.67
139
132
121
23
30
32
2900 2.31
2.39
2.47
3 1.4
1.7
1.8
25 1021 102 445
25GDL2-12×12 1.4
2
2.4
0.39
0.56
0.67
152
144
132
23
30
32
2900 2.52
2.61
2.70
3 1.4
1.7
1.8
25 1061 106 485
25GDL4-11×3 2.8
4
4.8
0.78
1.11
1.33
36
33
28.5
32
40
41
2900 0.86
0.90
0.91
1.1 1.4
1.7
1.8
25 606 58 125
25GDL4-11×4 2.8
4
4.8
0.78
1.11
1.33
48
44
38
32
40
41
2900 1.14
1.20
1.21
1.5 1.4
1.7
1.8
25 671 65 165
25GDL4-11×5 2.8
4
4.8
0.78
1.11
1.33
60
55
47.5
32
40
41
2900 1.43
1.50
1.51
2.2 1.4
1.7
1.8
25 736 72 205
25GDL4-11×6 2.8
4
4.8
0.78
1.11
1.33
72
66
57
32
40
41
2900 1.72
1.80
1.82
2.2 1.4
1.7
1.8
25 776 76 245
25GD14-11×7 2.8
4
4.8
0.78
1.11
1.33
84
77
66.5
32
40
41
2900 2.00
2.10
2.1_2
3 1.4
1.7
1.8
25 861 86 285
25GDL4-11×8 2.8
4
4.8
0.78
1.11
1.33
96
88
76
32
40
41
2900 2.29
2.40
2.42
3 1.4
1.7
1.8
25 901 90 325
25GDL4-11×9 2.8
4
4.8
0.78
1.11
1.33
108
99
85.5
32
40
41
2900 2.57
2.70
2.73
3 1.4
1.7
1.8
25 941 94 365
25GDL4-11×10 2.8
4
4.8
0.78
1.11
1.33
120
110
95
32
40
41
2900 2.86
3.00
3.03
4 1.4
1.7
1.8
95 1011 110 405
25GDL4-11×11 2.8
4
4.8
0.78
1.11
1.33
132
121
104.5
32
40
41
2900 3.14
3.30
3.33
4 1.4
1.7
1,8
25 1051 114 445
25GDL4-11×12 2.8
4
4.8
0.78
1.11
1.33
144
132
114
32
40
41
2900 3.43
3.60
3.64
4 1.4
1.7
1.8
25 1091 118 485
25GDL4-11×13 2.8
4
4.8
0.78
1.11
1.33
156
143
123.5
32
40
41
2900 3.72
3.90
3.94
4 1.4
1.7
1.8
25 1131 122 525
型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
40GDL6-12×3 4.2
6
7.2
1.17
2.67
2.0
41
36
30.5
43
52
52
2900 1.09
1.13
1.15
1.5 1.4
1.7
1.8
40 657 72 125
40GDL6-12×4 4.2
6
7.2
1.17
2.67
2.0
54
58
40.6
43
52
52
2900 1.45
1.5
1.53
2.2 1.4
1.7
1.8
40 722 78 165
40GL6-12×5 4.2
6
7.2
1.17
2.67
2.0
68
60
51
43
52
52
2900 1.81
1.88
1.92
2.2 1.1
1.7
1.8
40 762 82 205
40GDL6-12×6 4.2
6
7.2
1.17
2.67
2.0
82
72
61
43
52
52
2900 2.18
2.26
2.30
3 1.4
1.7
1.8
40 847 92 245
40GDL6-12×7 4.2
6
7.2
1.17
2.67
2.0
95
84
71
43
52
52
2900 2.54
2.64
2.69
3 1.4
1.7
1.8
40 887 96 285
40GDL6-12×8 4.2
6
7.2
1.17
2.67
2.0
109
96
81
43
52
52
2900 2.91
3.01
3.07
4 1.4
1.7
1.8
40 967 112 325
40GDL6-12×9 4.2
b
7.2
1.17
2.67
2.0
123
]08
91
43
52
52
2900 2.27
3.39
3.45
4 1.4
1.7
1.8
40 1007 116 365
40GDL6-12×10 4.2
6
7.2
1.17
2.67
2.0
136
120
102
43
52
52
2900 3.63
3.77
3.84
4 1.4
1.7
1.8
40 1047 120 405
40GDL6-12×11 4.2
6
7.2
1.17
2.67
2.0
150
132
112
43
52
52
2900 4.0
4.15
4.22
5.5 1.4
1.7
1.8
40 1132 140 445
40GDL6-12×12 4.2
6
7.2
1.17
2.67
2.0
164
144
122
43
52
52
2900 4.36
4.52
4.60
5.5 1.4
1.7
1.8
40 1172 146 485
50GDL12-15×2 8.4
12
14.4
2.33
3.33
/1.0
36
30
24
48
56
53
2900 1.72
1.75
1.85
2.2 1.4
1.8
1.8
50 766 113 158
50GDL12-15×3 8.4
12
14.4
2.33
3.33
4.0
54
45
36
48
56
53
2900 2.57
2.63
2.78
3 1.4
1.8
1.8
50 866 129 233
50GDL12-15×4 8.4
12
14.4
2.33
3.33
4.0
72
60
48
48
56
53
2900 3.43
3.5
3.70
4 1.4
1.8
1.8
50 1001 149 308
50GDL12-15×5 8.4
12
14.4
2.33
3.33
4.0
90
75
60
48
56
53
2900 4.2
4.27
4.63
5.5 1.4
1.8
1.8
50 1126 181 383
50GDL12-15×6 8.4
12
14.4
2.33
3.33
4.0
_L08
90
72
48
56
53
2900 5.15
5.25
5.55
5.5 1.4
1.8
1.8
50 1201 190 458
50GDL12-15×7 8.4
12
14.4
2.33
3.33
4.0
126
105
84
48
56
53
2900 6.0
6.12
6.48
7.5 1.4
1.8
1.8
50 1276 204 533
50GL12-15×8 8.4
12
14.4
2.33
3.33
4.0
144
120
96
48
56
53
2900 6.86
7.0
7.40
7.5 1.4
1.8
1.8
50 1351 919 608
50GDL12-15×9 8.4
12
14.4
2.33
3.33
4.0
162
135
108
48
56
53
2900 7.72
7.87
8.33
11 1.4
1.8
1.8
50 1556 265 683
50GDL12-15×10 8.4
12
14.4
2.33
3.33
4.0
180
150
120
48
56
53
2900 8.58
8.75
9.25
11 1.4
1.8
1.8
50 1631 273 758
型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
50GDL18-15×2 12.6
18
21.6
3.5
5
6
36
30
25
53
62
62
2900 2.33
2.37
2.37
3 1.4
1.8
1.8
50 791 199 158
50GDL18-15×3 12.6
18
21.6
3.5
5
6
54
45
,
37.5
53
62
62
2900 3.5
3.56
3.56
4 1.4
1.8
1.8
50 926 142 233
50GDL18-15×4 12.6
18
21.6
3.5
5
6
72
60
50
53
62
62
2900 4.66
4.75
4.75
b.b 1.4
1.8
1.8
50 1051 175 308
50GDL18-15×5 12.6
18
21.6
3.5
5
6
90
75
62.5
53
62
62
2900 5.83
5.93
5.93
7.5 1.4
1.8
1.8
50 1126 189 383
50GDL18-15×6 12.6
18
21.6
3.5
5
6
108
90
75
53
62
62
2900 7.0
7.12
7.12
7.5 1.4
1.8
1.8
50 1201 198 458
50GDL18-15×7
12.6
18 21.6
3.5
5 6
126
105 82.5
53
62 62
2900
8.16
8.30 8.31
11
1.4
1.8 1.8
50
1406
252 533
50GDL18-15×8 12.6
18
21.6
3.5
5
6
144
120
100
53
62
62
2900 9.32
9.49
9.49
11 1.4
1.8
1.8
50 1481 261 608
50GDL18-15×9 12.6
18
21.6
3.5
5
6
162
135
112.5
53
62
62
2900 10.49
10.68
10.68
15 1.4
1.8
1.8
50 1556 280 683
50GDL18-15×10 12.6
18
21.6
3.5
5
6
180
150
125
53
62
62
2900 11.66
11.87
11.87
15 1.4
1.8
1.8
50 1631 289 758
65GDL24-12×2 16.8
24
28.8
4.67
6.67
8
27
24
22
56
65
67
2900 2.21
2.41
2.57
3 2.9
3
3.1
65 821 131 160
65GDL24-12×3 16.8
24
28.8
4.67
6.67
8
40.5
36
33
56
65
67
2900 3.31
3.62
3.87
4 2.9
3
3.1
65 936 153 235
65GDL24-12×4 16.8
24
28.8
4.67
6.67
8
54
48
44
56
65
67
2900 4.41
4.83
5.15
5.5 2.9
3
3.1
65 1061 182 310
65GDL24-12×5 16.8
24
28.8
4.67
6.67
8
67.5
60
55
56
65
67
2900 5.52
6.03
6.44
7.5 2.9
3
3.1
65 1136 198 385
65GDL24-12×6 16.8
24
28.8
4.67
6.67
8
81
72
66
56
65
67
2900 6.62
7.24
7.73
7.5 2.9
3
3.1
65 1211 214 460
65GDL24-12×7 16.8
24
28.8
4.67
6.67
8
94.5
84
77
56
65
67
2900 7.72
8.45
9.01
11 2.9
3
3.1
65 1416 263 535
65GDL24-12×8 16.8
24
28.8
4.67
6.67
8
108
96
88
56
65
67
2900 8.83
9.65
10.3
11 2.9
3
3.1
65 1491 273 610
65GDL24-12×9 16.8
24
28.8
4.67
6.67
8
121.5
108
99
56
65
67
2900 9.93
10.85
11.59
15 2.9
3
3.1
65 1556 293 685
65GDL24-12×10 16.8
24
28.8
4.67
6.67
8
135
120
110
56
65
67
2900 11.0
12.06
12.88
15 2.9
3
3.1
65 1641 303 760
型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
80GDL36-12×2 25.2
36
43.2
7
10
12
27
24
21
59
68
67
2900 3.14
3.46
3.68
4 3.5
4
4.2
80 917 193 182
80GDL36一12×3 25.2
36
43.2
7
10
12
40.5
36
31.5
59
68
67
2900 4.71
5.19
5.53
5.5 3.5
4
4.2
80 1052 227 267
80GDL36-12×4 25.2
36
43.2
7
10
12
54
48
42
59
68
67
2900 6.29
6.92
7.37
7.5 3.5
4
4.2
80 1137 244 352
80GDL36一12×5 25.2
36
43.2
7
10
12
67.5
60
52.5
59
68
67
2900 7.86
8.67
9.22
11 3.5
4
4.2
80 1352 292 437
80GDL36-12×6 25.2
36
43.2
7
10
12
81
72
63
59
68
67
2900 9.43
10.39
11.06
11 3.5
4
4.2
80 1437 302 522
80GDL36-12×7 25.2
36
43.2
7
10
12
94.5
84
73.5
59
68
67
2900 11.0
12.12
12.9
15 3.5
4
4.2
80 1522 322 607
80GDL36-12×8 25.2
36
43.2
7
10
12
108
96
84
59
68
67
2900 12.58
13.85
14.75
15 3.5
4
4.2
80 1607 332 692
80GDL36-12×9 25.2
36
43.2
7
10
12
121.5
108
94.5
59
68
67
2900 14.14
15.59
16.5
18.5 3.5
4
4.2
80 1737 365 777
80GDL36-12×10 25.2
36
43.2
7
10
12
135
120
115
59
68
67
2900 15.71
17.31
18.4
18.5 3.5
4
4.2
80 1822 375 862
80GDL54-14×2 37.8
54
64.8
10.5
15
18
32
28
25
62
70
73.5
2900 5.32
5.88
6.01
7.5 3.7
4
4.2
80 967 218 182
80GDL54-14×3 37.8
54
64.8
10.5
15
18
48
42
37.5
62
70
73.5
2900 7.97
8.82
9.01
11 3.7
4
4.2
80 1182 267 267
80GDL54一14×4 37.8
54
64.8
10.5
15
18
64
56
50
62
70
73.5
2900 10.13
11.76
12.01
15 3.7
4
4.2
80 1267 287 352
80GDL54-14×5 37.8
54
64.8
10.5
15
18
80
70
62.5
62
70
73.5
2900 13.3
14.7
15.0
18.5 3.7
4
4.2
80 1397 320 437
80GDL54-14×6 37.8
54
64.8
10.5
15
18
96
84
75
62
70
73.5
2900 15.9
17.64
18.0
18.5 3.7
4
4.2
80 1482 330 522
80GDL54-14×7 37.8
54
64.8
10.5
15
18
112
98
87.5
62
70
73.5
2900 18.6
20.58
21.0
22 3.7
4
4.2
80 1592 373 607
80GDL54-14×8 37.8
54
64.8
10.5
15
18
128
112
100
62
70
73.5
2900 21.3
23.54
24.0
30 3.7
4
4.2
80 1607 400 692
80GDL54-14×9 37.8
54
64.8
10.5
15
18
144
126
112.5
62
70
73.5
2900 23.9
26.49
27.0
30 3.7
4
4.2
80 1757 421 777
80GDL54-14×10 37.8
54
64.8
10.5
15
18
160
140
125
62
70
73.5
2900 26.6
29.43
30.0
37 3.7
4
4.2
80 1882 432 862
型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
100GDL72-14×2 50.4
72
86.4
14
20
24
32
28
24
64
73
73
2900 6.87
7.53
7.74
11 4.2
4.5
4.7
100 1200 276 187
100GDL72-14×3 50.4
72
86.4
14
20
24
48
42
36
64
73
73
2900 10.3
11.29
11.61
15 4.2
4.5
4.7
100 1335 298 272
100GDL72-14×4 50.4
72
86.4
14
20
24
64
56
48
64
73
73
2900 13.7
15.05
15.48
18.5 4.2
4.5
4.7
100 1460 336 357
100GDL72-14×5 50.4
72
86.4
14
20
24
80
70
60
64
73
73
2900 17.17
18.81
19.35
22 4.2
4.5
4.7
100 1650 381 442
100GD172-14×6 50.4
72
86.4
14
20
24
96
84
72
64
73
73
2900 20.6
22.57
23.22
30 4.2
4.5
4.7
100 1740 453 527
100GDL72-14×7 50.4
72
86.4
14
20
24
112
98
84
64
73
73
2900 24.03
26.34
27.09
30 4.2
4.5
4.7
100 1825 466 612
100GDL72-14×8 50.4
72
86.4
14
20
24
128
112
96
64
73
73
2900 27.4
30.1
30.96
37 4.2
4.5
4.7
100 1900 493 697
100GDL72-14×9 50.4
72
86.4
14
20
24
144
126
108
64
73
73
2900 30.9
33.9
34.83
37 4.2
4.5
4.7
&, nbsp;
100
,
1980 582 782
100GDL72-14×10 50.4
72
86.4
14
20
24
160
140
120
64
73
73
2900 34.3
37.6
38.7
45 4.2
4.5
4.7
100 2070 595 867
125GDL100-20×2 70
100
120
19.4
27.7
33.3
46
40
34
65
74
73
2900 13.5
14.7
15.2
18.5 4.2
4.5
4.7
125 1185 9q9 204
125GDL100-20×3 70
100
120
19.4
27.7
33.3
69
60
51
65
74
73
2900 20.2
22.1
22.8
30 4.2
4.5
4.7
125 1315 430 289
125GDL100-20×4 70
100
120
19.4
27.7
33.3
92
80
68
65
74
73
2900 27.0
29.5
30.4
37 4.2
4.5
4.7
125 1410 463 394
125GDL100-20×5 70
100
120
19.4
27.7
33.3
115
100
85
65
74
73
2900 33.7
36.8
38.1
45 4.2
4.5
4.7
125 1585 555 489
125GDL100-20×6 70
100
120
19.4
27.7
33.3
138
120
102
65
74
73
2900 40.5
44.2
45.7
55 4.2
4.5
4.7
125 1865 640 584
125GDL100-20×7 70
100
120
19.4
27.7
33.3
161
140
119
65
74
73
2900 47.2
51.5
53.3
75 4.2
4.5
4.7
125 1960 840 679
125GDL100-20×8 70
100
120
19.4
27.7
33.3
181
160
136
65
74
73
2900 54.0
58.9
60.9
75 4.2
4.5
4.7
125 2055 855 774
125GDL100-20×9 70
100
120
19.4
27.7
33.3
207
180
153
65
74
73
2900 60.7
66.3
68.5
75 4.2
4.5
4.7
125 2225 870 869
125GDL100-20×10 70
100
120
19.4
27.7
33.3
230
200
170
65
74
73
2900 67.5
73.6
76.1
90 4.2
4.5
4.7
125 2370 955 964
型号 流量 扬程
(m)
效率
(%)
转速
(r/min)
功率(kw) 气蚀余量 进出口径 高度
H
(mm)
重量
Kg
高度
H1
(mm)
m3/h L/S 轴功率 电机功率
150GDL160-20×2 112
160
192
31.1
44.4
53.3
46
40
34
69
78
77
2900 20.3
22.3
23. 1
30 4.4
4.5
4.7
150 1325 422 205
150GDL160-20×3 112
160
192
31.1
44.4
53.3
69
60
51
69
78
77
2900 30.5
33.5
34.6
37 4.4
4.5
4.7
150 1420 452 300
150GDL160-20×4 112
160
192
31.1
44.4
53.3
92
80
68
69
78
77
2900 40.6
4,4.7
46.2
55 4.4
4.5
4.7
150 1705 613 395
150GDL160-20×5 112
160
192
31.1
44.4
53.3
115
100
82
69
78
77
2900 50.9
55.9
57.8
75 4.4
4.5
4.7
150 1875 820 490
150GDL160-20×6 112
160
192
31.1
44.4
53.3
138
120
102
69
78
77
2900 61.0
67.1
69.3
75 4.4
4.5
4.7
150 1970 836 585
150GDL160-20×7 112
160
192
31.1
44.4
53.3
161
140
119
69
78
77
2900 71.2
78.3
80.9
90 4.4
4.5
4.7
150 2115 922 680
150GDL160~20×8 112
160
192
31.1
44.4
53.3
184
160
136
69
78
77
2900 81.4
89.4
92.4
110 4.4
4.5
4.7
150 2400 1198 775
150GDL160-20×9 112
160
192
31.1
44.4
53.3
207
180
153
69
78
77
2900 91.6
100.6
104.0
110 4.4
4.5
4.7
150 2495 1214 870
150GDL160-20×10 112
160
192
31.1
44.4
53.3
230
200
170
69
78
77
2900 101.7
111.8
115.5
132 4.4
4.5
4.7
150 2670 1340 965

我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
