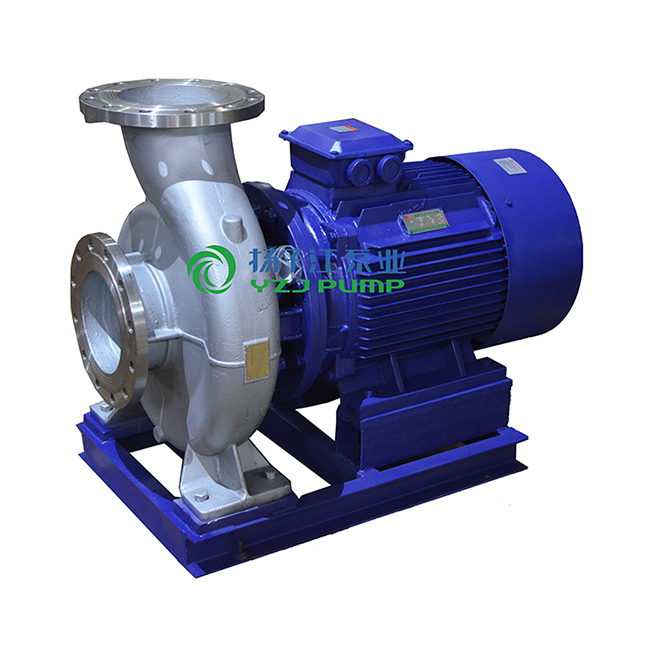

ISWH型卧式单级不锈钢管道离心泵
  • ISWH型卧式单级不锈钢管道离心泵
  • ISWH型卧式单级不锈钢管道离心泵
  • ISWH型卧式单级不锈钢管道离心泵
  • ISWH型卧式单级不锈钢管道离心泵

ISWH型卧式单级不锈钢管道离心泵

ISWH卧式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+105℃。

目录

ISWH卧式不锈钢管道离心泵产品概述

ISWH卧式单级单吸化工离心泵,是在ISW基础上派声生出适用耐腐蚀性化工泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。

ISWH卧式不锈钢管道离心泵产品用途

ISWH卧式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+105℃。

ISWH卧式不锈钢管道离心泵产品工作条件

1、吸入压力≤1.6MPa,或泵系统高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

ISWH卧式不锈钢管道离心泵产品产品特点

运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。

维修方便:更换密封、轴承,简易方便。

占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

ISWH卧式不锈钢管道离心泵型号意义

ISWH卧式不锈钢管道离心泵的性能参数

高转速:

型号 流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
15-80 1.5 8 0.18 2900 34 2.3
20-110 2.5 15 0.37 2900 34 2.3
20-160 2.5 32 1.1 2900 25 2.3
25-110 4 15 0.55 2900 42 2.3
25-125 4 20 0.75 2900 36 2.3
25-125A 3.6 16 0.55 2900 35 2.3
25-160 4 32 1.5 2900 32 2.3
25-160A 3.7 28 1.1 2900 31 2.3
32-100 4.5 12.5 0.55 2900 56 2.3
32-100(I) 6.3 12.5 1.1 2900 54 2.0
32-125 4.5 20 0.75 2900 45 2.3
32-125(I) 6.3 20 1.1 2900 43 2.3
32-125A 4.0 16 0.55 2900 43 2.3
32-160 4.5 32 1.1 2900 44 2.3
32-160A 4.5 25 1.1 2900 42 2.3
32-160(I) 6.3 32 2.2 2900 42 2.3
32-200 4.5 50 3 2900 45 2.3
32-200A 4 40 2.2 2900 40 2.3
32-200(I) 6.3 50 4 2900 33 2.0
40-100 6.3 12.5 0.55 2900 54 2.3
40-100A 5.6 10 0.37 2900 52 2.3
40-125 6.3 20 1.1 2900 46 2.3
40-125A 5.6 16 0.75 2900 45 2.3
40-160 6.3 32 2.2 2900 40 2.3
40-160A 5.9 28 1.5 2900 39 2.3
40-160B 5.2 24 1.1 2900 38 2.3
40-200 6.3 50 4 2900 33 2.3
40-200A 5.9 44 3 2900 31 2.3
40-200B 5.5 38 2.2 2900 29 2.3
40-250 6.3 80 7.5 2900 28 2.3
40-250A 5.9 70 5.5 2900 28 2.3
40-250B 5.5 60 4 2900 27 2.3
40-100(I) 12.5 12.5 1.1 2900 62 2.3
40-125(I) 12.5 20 1.5 2900 60 2.3
40-125(I)A 11.2 17.2 1.1 2900 58 2.3
40-160(I) 12.5 32 3 2900 52 2.3
40-160(I)A 11.7 28 2.2 2900 51 2.3
40-160(I)B 10.5 22.5 1.5 2900 50 2.3
40-200(I) 12.5 50 5.5 2900 46 2.3
40-200(I)A 11.7 40 4 2900 45 2.3
40-200(I)B 10.5 35 3 2900 44 2.3
40-250(I) 12.5 80 11 2900 38 2.3
40-250(I)A 11.7 70 7.5 2900 38 2.3
40-250(I)B 10.8 60 7.5 2900 37 2.3
50-100 12.5 12.5 1.1 2900 62 2.3
50-125 12.5 20 1.5 2900 58 2.3
50-125A 11.2 17.2 1.1 2900 57 2.3
50-160 12.5 32 3 2900 52 2.3
50-160A 11.7 28 2.2 2900 51 2.3
50-160B 10.5 22.5 1.5 2900 50 2.3
50-200 12.5 50 5.5 2900 46 2.3
50-200A 11.7 44.5 4 2900 45 2.3
50-200B 10.5 35 3 2900 44 2.3
50-250 12.5 80 11 2900 38 2.3
50-250A 11.7 70 7.5 2900 38 2.3
50-250B 10.8 60 7.5 2900 37 2.3
50-100(I) 25 12.5 1.5 2900 69 2.5
50-100(I)A 22.4 10 1.1 2900 67 2.5
50-125(I) 25 20 3 2900 68 2.5
50-125(I)A 22.4 16 2.2 2900 66 2.5
50-160(I) 25 32 4 2900 63 2.5
50-160(I)A 23.4 28 4 2900 62 2.5
50-160(I)B 21.6 24 3 2900 58 2.5
50-200(I) 25 50 7.5 2900 58 2.5
50-200(I)A 23.4 44 7.5 2900 57 2.5
50-200(I)B 21.6 37 5.5 2900 55 2.5


50-250(I) 25 80 15 2900 50 2.5
50-250(I)A 23.4 70 11 2900 50 2.5
50-250(I)B 21.6 60 11 2900 49 2.5
50-315(I) 25 125 30 2900 40 2.5
50-315(I)A 23.4 110 22 2900 40 2.5
50-315(I)B 21.6 93 18.5 2900 39 2.5
65-100 25 12.5 1.5 2900 69 2.5
65-100A 22.4 10 1.1 2900 67 2.5
65-125 25 20 3 2900 68 2.5
65-125A 22.4 16 2.2 2900 66 2.5
65-160 25 32 4 2900 63 2.5
65-160A 23.4 28 4 2900 62 2.5
65-160B 21.6 24 3 2900 58 2.5
65-200 25 50 7.5 2900 58 2.5
65-200A 23.4 44 7.5 2900 57 2.5
65-200B 21.6 37 5.5 2900 55 2.5
65-250 25 80 15 2900 50 2.5
65-250A 23.4 70 11 2900 50 2.5
65-250B 21.6 60 11 2900 49 2.5
65-315 25 125 30 2900 40 2.5
65-315A 23.4 110 22 2900 40 2.5
65-315B 21.6 93 18.5 2900 39 2.5
65-100(I) 50 12.5 3 2900 73 3.0
65-100(I)A 44.8 10 2.2 2900 72 3.0
65-125(I) 50 20 5.5 2900 72.5 3.0
65-125(I)A 44.8 16 4 2900 71 3.0
65-160(I) 50 32 7.5 2900 71 3.0
65-160(I)A 46.8 28 7.5 2900 70 3.0
65-160(I)B 43.2 24 5.5 2900 69 3.0
65-200(I) 50 50 15 2900 67 3.0
65-200(I)A 46.8 44 11 2900 66 3.0
65-200(I)B 43 37 7.5 2900 65 3.0
65-250(I) 50 80 22 2900 59 3.0
65-250(I)A 46.8 70 18.5 2900 59 3.0
65-250(I)B 43 60 15 2900 58 3.0
65-315(I) 50 125 37 2900 54 3.0
65-315(I)A 45.8 105 30 2900 54 3.0
65-315(I)B 43 93 30 2900 53 3.0
80-100 50 12.5 3 2900 73 3.0
80-100A 44.8 10 2.2 2900 72 3.0


80-125 50 20 5.5 2900 72.5 3.0
80-125A 44.8 16 4 2900 71 3.0
80-160 50 32 7.5 2900 71 3.0
80-160A 46.8 28 7.5 2900 70 3.0
80-160B 43.2 24 5.5 2900 69 3.0
80-200 50 50 15 2900 67 3.0
80-200A 46.8 44 11 2900 66 3.0
80-200B 43 37 7.5 2900 65 3.0
80-250 50 80 22 2900 59 3.0
80-250A 46.8 70 18.5 2900 59 3.0
80-250B 43 60 15 2900 58 3.0
80-315 50 125 37 2900 54 3.0
80-315A 45.8 105 30 2900 54 3.0
80-315B 43 93 30 2900 53 3.0
80-315C 41 85 22 2900 51 3.0
80-350 50 150 55 2900 66 3.0
80-350A 44 142 45 2900 65 3.0
80-350B 40 135 37 2900 63 3.0
80-100(I) 100 12.5 5.5 2900 76 4.5
80-100(I)A 89 10 4 2900 74 4.5
80-125(I) 100 20 11 2900 76 4.5
80-125(I)A 89 16 7.5 2900 74 4.5
80-160(I) 100 32 15 2900 76 4.5
80-160(I)A 93.5 28 11 2900 74 4.5
80-160(I)B 86.4 24 11 2900 72 4.5
80-200(I) 100 50 22 2900 74 4.0
80-200(I)A 93.5 44 18.5 2900 73 4.0
80-200(I)B 86.4 37 15 2900 71 4.0
80-250(I) 100 80 37 2900 69 4.0
80-250(I)A 93.5 70 30 2900 68 4.0
80-250(I)B 86.4 60 30 2900 66 4.0
80-315(I) 100 125 75 2900 66 4.0
80-315(I)A 93.5 110 55 2900 66 4.0
80-315(I)B 86.4 93 45 2900 65 4.0
80-315(I)C 82 85 37 2900 63 4.0
100-100 100 12.5 5.5 2900 76 4.5
100-100A 89 10 4 2900 74 4.5
100-125 100 20 11 2900 76 4.5
100-125A 89 16 7.5 2900 74 4.5
100-160 100 32 15 2900 76 4.5


100-160A 93.5 28 11 2900 74 4.5
100-160B 86.4 24 11 2900 72 4.5
100-200 100 50 22 2900 74 4.0
100-200A 93.5 44 18.5 2900 73 4.0
100-200B 86.4 37 15 2900 71 4.0
100-250 100 80 37 2900 69 4.0
100-250A 93.5 70 30 2900 68 4.0
100-250B 86.4 60 30 2900 66 4.0
100-315 100 125 75 2900 66 4.0
100-315A 93.5 110 55 2900 66 4.0
100-315B 86.4 93 45 2900 65 4.0
100-100(I) 160 12.5 11 2900 73 4.5
100-125(I) 160 20 15 2900 74 4.5
100-125(I)A 143 16 11 2900 72 4.5
100-160(I) 160 32 22 2900 79 5.6
100-160(I)A 150 28 18.5 2900 76 5.0
100-200(I) 160 50 37 2900 79 5.2
100-200(I)A 150 45 30 2900 74 4.5
100-200(I)B 138 40 22 2900 72 4.5
100-250(I) 160 80 55 2900 77 4.8
100-250(I)A 140 70 45 2900 72 4.5
100-250(I)B 100 65 37 2900 70 4.5
100-350 100 150 90 2900 57 4.0
100-350A 87 142 75 2900 75 4.0
100-350B 82 135 55 2900 75 4.0
125-100 160 12.5 11 2900 82 4.0
125-100A 143 10 7.5 2900 77 4.0
125-125 160 20 15 2900 80 4.0
125-125A 143 16 11 2900 77 4.0
125-160 200 32 30 2900 78 4.0
125-160A 187 28 22 2900 76 4.0
125-160B 180 24.5 18.5 2900 73 4.0
125-200 200 50 45 2900 77 5.5
125-200A 187 44 37 2900 76 5.5
125-200B 172 37 30 2900 75 5.5
125-250 200 80 75 2900 75 5.0
125-250A 187 70 55 2900 74 5.5
125-250B 172 60 45 2900 73 5.5
125-315 200 125 110 2900 70 5.0
125-315A 187 110 90 2900 70 5.0
125-315B 172 93 75 2900 69 5.0
125-315C 160 78 55 2900 67 5.0
150-125 160 20 11 2900 76 4.0
150-125A 150 16 7.5 2900 77 4.0
150-160 160 32 22 2900 75 4.0
150-160A 150 28 18.5 2900 76 4.0
150-160B 140 24 15 2900 73 4.0
150-200 160 50 37 2900 77 5.5
150-200A 150 44 30 2900 76 5.5
150-200B 140 38 22 2900 75 5.5
150-250 200 80 75 2900 75 5.0
150-250A 187 70 55 2900 74 5.5
150-250B 172 60 45 2900 73 5.5
150-315 200 125 110 2900 70 5.0
150-315A 187 110 90 2900 70 5.0
150-315B 172 93 75 2900 69 5.0

低转速:

型号 流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
40-125(I) 6.3 5 0.55 1450
40-160(I) 6.3 8 0.55 1450
40-160(I)A 5.5 6 0.55 1450
40-200(I) 6.3 12.5 0.75 1450
40-200(I)A 5.8 11 0.55 1450
40-250(I) 6.3 20 1.5 1450
40-250(I)A 5.8 17 1.1 1450
50-125 6.3 5 0.55 1450
50-160 6.3 8 0.55 1450
50-160A 5.5 6 0.55 1450
50-200 6.3 12.5 0.75 1450
50-200A 5.8 11 0.55 1450
50-250 6.3 20 1.5 1450
50-250A 5.8 17 1.1 1450
50-125(I) 12.5 5 0.55 1450
50-160(I) 12.5 8 0.75 1450
50-160(I)A 11 6 0.55 1450
50-200(I) 12.5 12.5 1.1 1450
50-200(I)A 11.2 10 0.75 1450
50-250(I) 12.5 20 2.2 1450
50-250(I)A 11.7 17.5 1.5 1450
50-250(I)B 10 13 1.1 1450
50-315(I) 12.5 32 4 1450
50-315(I)A 11.7 28 3 1450
50-315(I)B 10 21 3 1450
65-125 12.5 5 0.55 1450
65-160 12.5 8 0.75 1450
65-160A 11 6 0.55 1450
65-200 12.5 12.5 1.1 1450
65-200A 11.2 10 0.75 1450
65-250 12.5 20 2.2 1450
65-250A 11.7 17.5 1.5 1450
65-250B 10 13 1.1 1450
65-315 12.5 32 4 1450
65-315A 11.7 28 3 1450
65-315B 10 21 3 1450
65-125(I) 25 5 0.75 1450
65-160(I) 25 8 1.5 1450
65-160(I)A 22 6 1.1 1450
65-200(I) 25 12.5 2.2 1450
65-200(I)A 23.3 11 1.5 1450
65-250(I) 25 20 3 1450
65-250(I)A 22.2 15.8 2.2 1450
65-250(I)B 20 12.8 1.54 1450
65-315(I) 25 32 5.5 1450
65-315(I)A 22.5 26 4 1450
65-315(I)B 20 21 3 1450
80-125 25 5 0.75 1450
80-160 25 8 1.5 1450
80-160A 22 6 1.1 1450
80-200 25 12.5 2.2 1450
80-200A 23.3 11 1.5 1450
80-250 25 20 3 1450
80-250A 22.2 15.8 2.2 1450
80-250B 20 12.8 1.5 1450
80-315 25 32 5.5 1450
80-315A 22.5 26 4 1450
80-315B 20 21 3 1450
80-125(I) 50 5 1.5 1450
80-160(I) 50 8 2.2 1450


80-160(I)A 44.7 6 1.5 1450
80-160(I)B 43.2 5.8 1.5 1450
80-200(I) 50 12.5 4 1450
80-200(I)A 44.7 10 3 1450
80-250(I) 50 20 5.5 1450
80-250(I)A 46 17 4 1450
80-250(I)B 40.5 13 3 1450
80-315(I) 50 32 11 1450
80-315(I)A 46 27.9 7.5 1450
80-315(I)B 40.5 21 5.5 1450
100-125 50 5 1.5 1450
100-160 50 8 2.2 1450
100-160A 46 6 1.5 1450
100-200 50 12.5 4 1450
100-200A 44.7 10 3 1450
100-250 50 20 5.5 1450
100-250A 46 17 4 1450
100-250B 40.5 13 3 1450
100-315 50 32 11 1450
100-315A 46 27.9 7.5 1450
100-315B 40.5 21 5.5 1450
100-125(I) 80 5 2.2 1450
100-160(I) 80 8 3 1450
100-160(I)A 72 6.5 2.2 1450
100-200(I) 80 12.5 5.5 1450
100-200(I)A 72 10 4 1450
100-250(I) 80 20 11 1450
100-250(I)A 75 17.5 7.5 1450
100-250(I)B 69 15 5.5 1450
100-315(I) 80 32 15 1450
100-315(I)A 75 27.5 11 1450
100-315(I)B 70 24 11 1450
100-400(I) 80 50 22 1450
100-400(I)A 75 44 18.5 1450
100-400(I)B 70 38 15 1450
125-125 100 5 2.2 1450
125-160 100 8 4 1450
125-160A 87 6 4 1450
125-200 100 12.5 7.5 1450
125-200A 89 10 5.5 1450
125-250 100 220 11 1450
125-250A 93.5 17.5 7.5 1450
125-250B 87 15 7.5 1450
125-315 100 32 15 1450
125-315A 91 27 11 1450
125-315B 87 24 11 1450
125-400 100 50 30 1450
125-400A 94 44 22 1450
125-400B 87 37.5 18.5 1450
125-200(I) 160 12.5 11 1450
125-200(I)A 143 10 7.5 1450
125-250(I) 160 20 15 1450
125-250(I)A 147 17 11 1450
125-250(I)B 134 14 7.5 1450
125-315(I) 160 32 22 1450
125-315(I)A 150 28 18.5 1450
125-315(I)B 138 24 15 1450
125-400(I) 160 50 37 1450
125-400(I)A 150 44 30 1450
125-400(I)B 138 38 30 1450
150-200 160 12.5 11 1450
150-200A 143 10 7.5 1450
150-250 160 20 15 1450
150-250A 147 17 11 1450
150-250B 134 14 7.5 1450
150-315 160 32 22 1450
150-315A 150 28 18.5 1450
150-315B 138 24 15 1450
150-400 160 50 37 1450
150-400A 150 44 30 1450
150-400B 138 38 30 1450
150-200(I) 200 12.5 15 1450
150-200(I)A 179 10 11 1450
150-250(I) 200 20 18.5 1450
150-250(I)A 187 17.5 15 1450
150-250(I)B 173 14 11 1450
150-315(I) 200 32 30 1450
150-315(I)A 187 28 22 1450
150-315(I)B 173 24 18.5 1450
150-400(I) 200 50 45 1450


150-400(I)A 187 44 37 1450
150-400(I)B 173 37.5 30 1450
200-200 200 12.5 15 1450
200-200A 179 10 11 1450
200-250 200 20 18.5 1450
200-250A 187 17.5 15 1450
200-250B 173 14 11 1450
200-315 200 32 30 1450
200-315A 187 28 22 1450
200-315B 173 24 18.5 1450
200-400 200 50 45 1450
200-400A 187 44 37 1450
200-400B 173 37.5 30 1450
200-200(I) 400 12.5 22 1450
200-200(I)A 358 10 18.5 1450
200-250(I) 400 20 30 1450
200-250(I)A 358 16 22 1450
200-250(I)B 322 13 18.5 1450
200-315(I) 400 32 55 1450
200-315(I)A 374 28 45 1450
200-315(I)B 346 24 37 1450
200-400(I) 400 50 90 1450
200-400(I)A 374 44 75 1450
200-400(I)B 347 38 55 1450
200-400(I)C 320 32 45 1450
250-250 550 20 45 1450
250-250A 490 16 37 1450
250-315 550 32 75 1450
250-315A 515 28 55 1450
250-315B 476 24 45 1450
250-400 550 50 110 1450
250-400A 515 44 90 1450
250-400B 476 37.5 75 1450
300-400 720 50 132 1450
300-400A 662 44 110 1450
300-400B 609 38 90 1450
300-400C 561 33 75 1450
300-460 720 65 200 1450
300-460A 662 55 160 1450
300-460B 609 45 110 1450
300-460C 561 38 90 1450
300-510 720 80 250 1450
300-510A 662 70.5 200 1450
300-510B 609 62 160 1450
300-510C 561 54.5 132 1450
300-235 720 18 55 970
300-235A 657 15 45 970
300-300 720 28 75 970
300-300A 666 24 75 970
300-300B 623 21 55 970
300-380 720 44 132 970
300-380A 666 38 110 970
300-380B 623 33 90 970
350-250 800 20 75 970
350-250A 715 16 55 970
350-315 800 32 90 970
350-315A 748 28 75 970
350-315B 692 24 75 970
350-400 800 50 160 970
350-400A 750 44 132 970
350-400B 697 38 110 970
400-400 1080 12.5 55 970
400-400A 966 10 45 970
400-500 1080 20 90 970
400-500A 966 17 75 970
400-500B 935 15 55 970
400-625 1080 32 132 970
400-625A 996 27 110 970
400-625B 935 24 90 970
500-400 1200 12.5 75 970
500-400A 1073 10 55 970
500-500 1200 20 110 970
500-500A 1106 17 90 970
500-500B 1040 15 75 970
500-625 1200 32 160 970
500-625A 1106 27 132 970
500-625B 1040 24 110 970

ISWH卧式不锈钢管道离心泵常见故障及排除方法

故障现象 故 障 原 因 排 除 方 法
1、ISWH卧式不锈钢管道离心泵不出水 a、进出口阀门未打开,进出管路堵塞,流道
叶轮堵塞。
b、电机运行方向不对,电机缺相转速很慢。
C、吸入管漏气。
d、泵没灌满液体,泵腔内有空气。
e、进口供水不足,吸程过高,底阀漏水。
f、管路阻力过大,泵选型不当。
a、检查,去除堵塞物。
b、调整电机方向,紧固电机接线。
C、拧紧各密封面,排除漏气。
d、灌满液体并打开排气阀,排尽空气。
e、停机,检查、调整(并网自来水管或带吸程使用易出现此现象)。
f、减少管路弯道,重新选泵。
2、ISWH卧式不锈钢管道离心泵流量不足 a、先按1.原因检查。
b、管道、泵流道叶轮部分堵塞,水垢陈积,
阀门开度不足。
C、电压偏低。
d、叶轮磨损。
a、先按1.排除。
b、去除堵塞物,重新调整阀门开度。
C、稳压。
d、更换叶轮。
3、ISWH卧式不锈钢管道离心泵功率过大 a、超过额定流量使用。
b、吸程过高。
C、泵轴承磨损。
a、调节流量,关小出口阀门。
b、降低。
C、更换轴承。
4、ISWH卧式不锈钢管道离心泵杂音振动 a、管路支撑不稳。
b、液体混有气体。
C、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。
a、稳固管路。
b、提高吸入压力排气。
C、降低真空度。
d、更换轴承。
e、调整按5。
5、ISWH卧式不锈钢管道离心泵电机发热 a、流量过大,超载运行。
b、碰擦。
C、电机轴承损坏。
d、电压不足。
a、关小出口阀。
b、检查排除。
C、更换轴承。
d、稳压。
6、ISWH卧式不锈钢管道离心泵漏水 a、机械密封磨损。
b、泵体有砂孔或破裂。
C、密封面不平整。
d、安装螺栓松懈。
a、更换。
b、焊补或更换。
C、修整。
d、紧固。

ISWH卧式不锈钢管道离心泵维护保养

(一) ISWH卧式不锈钢管道离心泵运行中的维护和保养:

1、进水管路必须高度密封。

2、禁止ISWH卧式不锈钢管道离心泵在汽蚀状态下长期运行。

3、禁止ISWH卧式不锈钢管道离心泵在大流量运行时,电机超电流长期运行。

4、定时检查泵运行中电机电流值,尽量使泵能在标准下工作。

5、ISWH卧式不锈钢管道离心泵在运行过程中应有专人看管,以免发生意外。

6、ISWH卧式不锈钢管道离心泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置,可用高压油枪直接注入,以保证轴承润滑优良。

7、ISWH卧式不锈钢管道离心泵进行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年

(二) ISWH卧式不锈钢管道离心泵机械密封维护与保养:

1、机械密封润滑应清洁无固体颗粒。

2、严禁机械密封在干磨情况下工作。

3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。

ISWH卧式不锈钢管道离心泵使用

(一ISWH卧式不锈钢管道离心泵起动、运转:

1、用手拨转电机风叶,叶轮应无卡磨现象,转动灵活。

2、用手盘动泵以使润滑液进入机械密封端面。

3、灌水排气,打开进口阀,使液体充分进入泵腔内,直至整个管路充满液体,并保证进口管路的密封性。

4、ISWD型卧式单级低转速离心泵关闭出口阀,以减少起动电流。

5、接通电源,点起动确定正确运行方向,从电机风叶端看为顺时针旋转。

6、逐步调节出口阀的开度,尽量使泵在额定状态下工作。

7、ISWD型卧式单级低转速离心泵在运转过程中,如发现噪音或不寻常的声音时,应立即停车检查。

8、正常机械密封泄漏应小于3滴/分,检查电机,轴承处温升<70℃,超过此值应检查原因。

(二)ISWH卧式不锈钢管道离心泵停车:

1、关闭吐出管路阀门。

2、切断电源,停止电机运行。

3、关闭进口阀。

4、ISWD型卧式单级低转速离心泵长期停用,应放尽泵内液体。

ISWH卧式不锈钢管道离心泵安装说明

1、ISWH卧式不锈钢管道离心泵安装前应检查水泵和电机有无损伤,ISWH卧式不锈钢管道离心泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等),以免ISWH卧式不锈钢管道离心泵运行时损坏叶轮和泵体。

2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和寿命。

3、ISWH卧式不锈钢管道离心泵与电机是整体结构,安装时无需找正,十分方便。

4、当输送热水液体时,为了不使泵承受管路的热变,泵座的底脚螺栓可以不固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。

5、ISWH卧式不锈钢管道离心泵体两端法兰规格均按1.6MPa标准确定,所以配备管路时应规格相同。

6、为了不使杂质进入ISWD型卧式单级低转速离心泵内而堵塞流道影响性能,应在ISWH卧式不锈钢管道离心泵进口前面安装比吸入管截面积大3-4倍的过滤器。

7、排出管路如装逆止阀应装在闸阀的外面。

8、ISWH卧式不锈钢管道离心泵用于有吸程场合,应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象。

9、为了维修方便和使用安全,在ISWH卧式不锈钢管道离心泵的进、出口管路上各安装一只调节阀及在ISWH卧式不锈钢管道离心泵出口附近安装一只压力表,以保证ISWH卧式不锈钢管道离心泵在额定范围内运行,确保ISWH卧式不锈钢管道离心泵的正常运行和使用寿命。

10、安装完毕后ISWH卧式不锈钢管道离心泵盘动泵轴,叶轮应无摩擦和卡死现象。

我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
