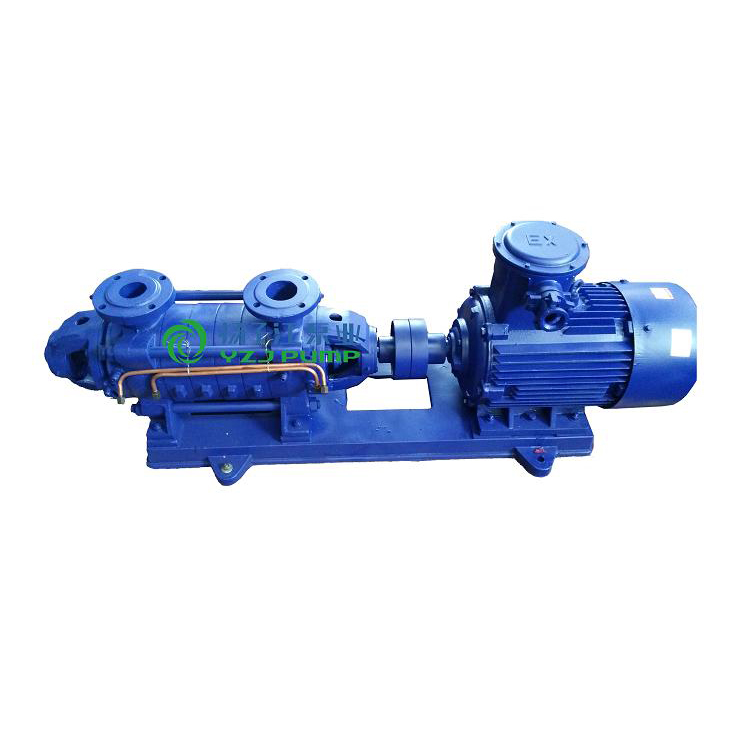

D型系列防爆带煤安证卧式多级离心泵

流量:6.3-300m3/h;

扬程:13-650m;

功率:2.2-400KW;

转速:1450-2950r/min;

口径:φ50-φ200;

温度范围:≤105℃;

工作压力:≤3.0Mpa。

目录

D型系列多级离心泵概述

      D型系列多级离心泵系单吸多级分段式离心泵,供输送请水及物理化学性质类似于水的 液体之用。本泵扬程为H23至153.6米,流量为12.6--39.6m3/h。液体的最高 温度不得超过80℃.

D型系列多级离心泵适用范围

      适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水

D型系列多级离心泵技术参数

流量:6.3-300m3/h;

扬程:13-650m;

功率:2.2-400KW;

转速:1450-2950r/min;

口径:φ50-φ200;

温度范围:≤105℃;

工作压力:≤3.0Mpa。

D型系列多级离心泵型号意义




D型系列多级离心泵产品结构说明

      D型系列多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。

      D型系列多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。轴承是单列向心球轴承,采用钙基润滑脂润滑。填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

D型系列多级离心泵产品特点

1、水力模型先进,效率高,性能范围广。

2、泵运行平稳,噪音低。

3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。

4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

性能参数

型号
流量
m 3 /h
扬程
m
转速
r/min
功率(kw)
效率%
允许汽蚀余量m
轴功率
电机功率
50D8×2
18
19
2950
1.5
2.2
62
2.3
50D8×3
18
28.5
2950
2.25
3
62
2.3
50D8×4
18
38
2950
3
4
62
2.3
50D8×5
18
47.5
2950
3 .75
5.5
62
2.3
50D8×6
18
57
2950
4.5
5.5
62
2.3
50D8×7
18
66.5
2950
5.25
7.5
62
2.3
50D8×8
18
76
2950
6
7.5
62
2.3
50D8×9
18
85.5
2950
6.75
7.5
62
2.3
50D8×10
18
95
2950
7.5
11
62
2.3
50D8×11
18
104.5
2950
8.25
11
62
2.3
50D8×12
18
114
2950
9
11
62
2.3
80D12×2
32.4
22.7
2950
2.68
3
75
2.8
80D12×3
32.4
34.05
2950
4.02
5.5
75
2.8
80D12×4
32.4
45.4
2950
5.36
7.5
75
2.8
80D12×5
32.4
56.75
2950
6.7
7.5
75
2.8
80D12×6
32.4
68.1
2950
8.04
11
75
2.8
80D12×7
32.4
79.45
2950
9.38
11
75
2.8
80D12×8
32.4
90.8
2950
10.72
15
75
2.8
80D12×9
32.4
102.15
2950
11.06
15
75
2.8
80D12×10
32.4
113.5
2950
13.4
15
75
2.8
80D12×11
32.4
124.85
2950
14.74
18.5
75
2.8
80D12×12
32.4
136.2
2950
16.08
18.5
75
2.8
100D16×2
54
35.2
2950
7.2
11
71.5
3.3
100D16×3
54
52.8
2950
10.8
15
71.5
3.3
100D16×4
54
70.4
2950
14.4
18.5
71.5
3.3
100D16×5
54
88
2950
18
22
71.5
3.3
100D16×6
54
105.6
2950
21.6
30
71.5
3.3
100D16×7
54
123.2
2950
25.2
30
71.5
3.3
100D16×8
54
140.8
2950
28.8
37
71.5
3.3
100D16×9
54
158.4
2950
32.4
37
71.5
3.3
100D16×10
54
176
2950
36
45
71.5
3.3
100D16×11
54
198.6
2950
39.6
55
71.5
3.3
100D16×12
54
211.2
2950
43.2
55
71.5
3.3
125D15×2
108
40
2950
15.6
18.5
76
4
125D15×3
108
60
2950
23.4
30
76
4
125D15×4
108
80
2950
31.2
37
76
4
125D15×5
108
100
2950
39
45
76
4
125D15×6
108
120
2950
46.8
55
76
4
125D15×7
108
140
2950
54.6
75
76
4
125D15×8
108
160
2950
62.4
75
76
4
125D15×9
108
180
2950
70.3
90
76
4
125D15×10
108
200
2950
78
90
76
4

泵型号 转速
(r/min)
流量 扬程
(m)
效率
(%)
功率(KW) 必需
汽蚀余量
(m)
m3/h L/S 轴功率 电机功率
D
DG 6-25×3
2950 3.75 1.04 76.5 33 2.37 5.5 2.0
6.3 1.75 75 45 2.86 2.0
7.5 2.08 73.5 47 3.19 2.5
D
DG 6-25×4
2950 3.75 1.04 102 33 3.16 7.5 2.0
6.3 1.75 100 45 3.81 2.0
7.5 2.08 98 47 4.26 2.5
D
DG 6-25×5
2950 3.75 1.04 127.5 33 3.95 7.5 2.0
6.3 1.75 125 45 4.77 2.0
7.5 2.08 122.5 47 5.32 2.5
D
DG 6-25×6
2950 3.75 1.04 153 33 4.73 11 2.0
6.3 1.75 150 45 5.72 2.0
7.5 2.08 147 47 6.39 2.5
D
DG 6-25×7
2950 3.75 1.04 178.5 33 5.52 11 2.0
6.3 1.75 175 45 6.67 2.0
7.5 2.08 171.5 47 7.45 2.5
D
DG 6-25×8
2950 3.75 1.04 204 33 6.31 15 2.0
6.3 1.75 200 45 7.63 2.0
7.5 2.08 196 47 8.58 2.5
D
DG 6-25×9
2950 3.75 1.04 229.5 33 7.10 15 2.0
6.3 1.75 225 45 8.52 2.0
7.5 2.08 220.5 47 9058 2.5
D
DG 6-25×10
2950 3.75 1.04 255 33 7.89 18.5 2.0
6.3 1.75 250 45 9.53 2.0
7.5 2.08 245 47 10.63 2.5
D
DG 6-25×11
2950 3.75 1.04 280.5 33 8.68 18.5 2.0
6.3 1.75 275 45 10.5 2.0
7.5 2.08 269.5 47 11.71 2.5
D
DG 6-25×12
2950 3.75 1.04 306 33 9.47 18.5 2.0
6.3 1.75 300 45 11.44 2.0
7.5 2.08 294 47 12.78 2.5
D
DG 12-25×3
2950 7.5 2.08 84.6 44 3.93 7.5 2.0
12.5 3.47 75 54 4.73 2.0
15.0 4.17 69 53 5.37 2.5
D
DG 12-25×4
2950 7.5 2.08 112.8 44 5.24 11 2.0
12.5 3.47 100 54 6.30 2.0
15.0 4.17 92 53 7.09 2.5
D
DG 12-25×5
2950 7.5 2.08 141 44 6.55 11 2.0
12.5 3.47 125 54 7.88 2.0
15.0 4.17 115 53 8.86 2.5
D
DG 12-25×6
2950 7.5 2.08 169.2 44 7.85 15 2.0
12.5 3.47 150 54 9.46 2.0
15.0 4.17 138 53 10.64 2.5
D
DG 12-25×7
2950 7.5 2.08 197.4 44 9.16 15 2.0
12.5 3.47 175 54 11.0 2.0
15.0 4.17 161 53 12.41 2.5
D
DG 12-25×8
2950 7.5 2.08 225.6 44 10.47 18.5 2.0
12.5 3.47 200 54 12.51 2.0
15.0 4.17 184 53 14.18 2.5
D
DG 12-25×9
2950 7.5 2.08 253.8 44 11.78 18.5 2.0
12.5 3.47 225 54 14.18 2.0
15.0 4.17 207 53 15.95 2.5
D
DG 12-25×10
2950 7.5 2.08 282 44 13.09 22 2.0
12.5 3.47 250 54 15.76 2.0
15.0 4.17 230 53 17.73 2.5
D
DG 12-25×11
2950 7.5 2.08 310.2 44 14.4 22 2.0
12.5 3.47 275 54 17.34 2.0
15.0 4.17 253 53 19.5 2.5
D
DG 12-25×12
2950 7.5 2.08 338.4 44 15.7 30 2.0
12.5 3.47 300 54 18.9 2.0
15.0 4.17 276 53 27.3 2.5
D
DG 25-30×3
2950 15 4.17 102 50 8.33 15 2.2
25 6.94 90 62 9.88 2.2
30 8.33 82.6 63 10.7 2.6
D
DG 25-30×4
2950 15 4.17 136 50 11.11 18.5 2.2
25 6.94 120 62 13.1 2.2
30 8.33 110 63 14.26 2.6
D
DG 25-30×5
2950 15 4.17 170 50 13.89 22 2.2
25 6.94 150 62 16.47 2.2
30 8.33 137.5 63 17.83 2.6
D
DG 25-30×6
2950 15 4.17 204 50 16.67 30 2.2
25 6.94 180 62 19.77 2.2
30 8.33 165 63 21.4 2.6
D
DG 25-30×7
2950 15 4.17 238 50 19.44 30 2.2
25 6.94 210 62 23.1 2.2
30 8.33 192.5 63 24.90 2.6
D
DG 25-30×8
2950 15 4.17 272 50 22.22 37 2.2
25 6.94 240 62 26.4 2.2
30 8.33 220 63 28.53 2.6
D
DG 25-30×9
2950 15 4.17 306 50 25.0 37 2.2
25 6.94 270 62 29.65 2.2
30 8.33 247.5 63 32.1 2.6
D
DG 25-30×10
2950 15 4.17 340 50 27.8 45 2.2
25 6.94 300 62 32.9 2.2
30 8.33 275 63 35.7 2.6
D
DG 46-30×3
2950 30 8.33 102 64 13.02 22 2.4
46 12.5 90 70 16.11 3.0
55 15.3 81 68 17.84 4.6
D
DG 46-30×4
2950 30 8.33 136 64 17.36 30 2.4
46 12.8 120 70 21.48 3.0
55 15.3 108 68 23.79 4.6
D
DG 46-30×5
2950 30 8.33 170 64 21.7 37 2.4
46 12.8 150 70 26.85 3.0
55 15.3 135 68 29.74 4.6
D
DG 46-30×6
2950 30 8.33 204 64 26.04 37 2.4
46 12.8 180 70 32.21 3.0
55 15.3 162 68 35.68 4.6
D
DG 46-30×7
2950 30 8.33 238 64 30.38 45 2.4
46 12.8 210 70 37.58 3.0
55 15.3 189 68 41.63 4.6
D
DG 46-30×8
2950 30 8.33 274 64 34.72 55 2.4
46 12.8 240 70 42.95 3.0
55 15.3 216 68 47.58 4.6
D
DG 46-30×9
2950 30 8.33 306 64 39.06 55 2.4
46 12.8 270 70 48.32 3.0
55 15.3 243 68 53.53 4.6
D
DG 46-30×10
2950 30 8.33 340 64 43.4 75 2.4
46 12.8 300 70 53.69 3.0
55 15.3 270 344 59.47 4.6
D
DG 46-50×3
2950 30 8.33 166.5 54 25.19 37 2.5
46 12.8 150 63 29.83 2.8
55 15.3 138 64 32.3 3.2
D
DG 46-50×4
2950 30 8.33 222 54 33.59 45 2.5
46 12.8 200 63 39.77 2.8
55 15.3 184 64 43.06 3.2
D
DG 46-50×5
2950 30 8.33 277.5 54 41.98 55 2.5
46 12.8 250 63 49.71 2.8
55 15.3 230 64 53.83 3.2
D
DG 46-50×6
2950 30 8.33 333 54 50.38 75 2.5
46 12.8 300 63 59.65 2.8
55 15.3 276 64 64.59 3.2
D
DG 46-50×7
2950 30 8.33 388.5 54 58.78 75 2.5
46 12.8 250 63 69.6 2.8
55 15.3 322 64 72.36 90 3.2
D
DG 46-50×8
2950 30 8.33 440 54 67.18 90 2.5
46 12.8 400 63 79.54 2.8
55 15.3 368 64 86.12 3.2
D
DG 46-50×9
2950 30 8.33 499.5 54 75.57 110 2.5
46 12.8 450 63 89.48 2.8
55 15.3 414 64 96.89 3.2
D
DG 46-50×10
2950 30 8.33 555 54 83.97 110 2.5
46 12.8 500 63 99.42 2.8
55 15.3 460 64 107.66 3.2
D
DG 46-50×11
2950 30 8.33 610.5 54 92.37 132 2.5
46 12.8 550 63 109.36 2.8
55 15.3 506 64 118.42 3.2
D
DG 46-50×12
2950 30 8.33 666 54 100.8 132 2.5
46 12.8 600 63 119.8 2.8
55 15.3 552 64 129.2 3.2
D
DG 85-45×2
2950 55 15.3 102 63 24.25 37 3.2
85 23.6 90 72 28.94 4.2
100 27.8 78 70 30.35 5.2
D
DG 85-45×3
2950 55 15.3 153 63 36.38 55 3.2
85 23.6 135 72 43.3 4.2
100 27.8 117 70 45.52 5.2
D
DG 85-45×4
2950 55 15.3 204 63 48.5 75 3.2
85 23.6 180 72 57.87 4.2
100 27.8 156 70 60.7 5.2
D
DG 85-45×5
2950 55 15.3 255 63 60.63 90 3.2
85 23.6 225 72 72.34 4.2
100 27.8 195 70 75.86 5.2
D
DG 85-45×6
2950 55 15.3 306 63 72.75 110 3.2
85 23.6 270 72 86.81 4.2
100 27.8 234 70 91.04 5.2
D
DG 85-45×7
2950 55 15.3 357 63 84.88 132 3.2
85 23.6 315 72 101.3 4.2
100 27.8 273 70 106.2 5.2
D
DG 85-45×8
2950 55 15.3 408 63 97.0 132 3.2
85 23.6 360 72 115.7 4.2
100 27.8 312 70 121.4 5.2
D
DG 85-45×9
2950 55 15.3 459 63 109.1 160 3.2
85 23.6 405 72 130.2 4.2
100 27.8 351 70 136.6 5.2
D
DG 155-30×2
1480 100 27.8 65 64 27.66 55 3.2
155 43 60 75 33.77 3.9
185 51.4 55 75 36.95 4.8
D
DG 155-30×3
1480 100 27.8 97.5 64 41.2 75 3.2
155 43 90 75 50.65 3.9
185 51.4 82.5 75 55.4 4.8
D
DG 155-30×4
1480 100 27.8 130 64 55.32 90 3.2
155 43 120 75 67.54 3.9
185 51.4 110 75 73.9 4.8
D
DG 155-30×5
1480 100 27.8 162.5 64 69.15 110 3.2
155 43 150 75 84.42 3.9
185 51.4 137.5 75 92.37 4.8
D
DG 155-30×6
1480 100 27.8 195 64 82.98 132 3.2
155 43 180 75 101.3 3.9
185 51.4 165 75 110.8 4.8
D
DG 155-30×7
1480 100 27.8 227.5 64 96.81 160 3.2
155 43 210 75 118.2 3.9
185 51.4 192.5 75 29.3 4.8
D
DG 155-30×8
1480 100 27.8 260 64 110.6 , ,


180
3.2
155 43, 240 75 135.1 3.9
185 51.4 220 75 147.8 4.8
D
DG 155-30×9
1480 100 27.8 292.5 64 124.5 180 3.2
155 43 270 75 152 3.9
185 51.4 247.5 75 166.3 4.8
D
DG 155-30×10
1480 100 27.8 325 64 138.3 225 3.2
155 43 300 75 168.8 3.9
185 51.4 725 75 184.7 4.8
D
DG 155-67×3
2950 100 27.8 228 64 97.0 132 3.2
155 43 200 74 114.7 5.0
185 51.4 177 72 123.9 6.6
D
DG 155-67×4
2950 100 27.8 304 64 129.4 185 3.2
155 43 268 74 152.9 5.0
185 51.4 236 72 165.1 6.6
D
DG 155-67×5
2950 100 27.8 380 64 161.7 220 3.2
155 43 335 74 191.1 5.0
185 51.4 295 72 206.4 6.6
D
DG 155-67×6
2950 100 27.8 456 64 194 275 3.2
155 43 402 74 229.3 5.0
185 51.4 354 72 247.7 6.6
D
DG 155-67×7
2950 100 27.8 532 64 226.4 350 3.2
155 43 469 74 267.5 5.0
185 51.4 413 72 289 6.6
D
DG 155-67×8
2950 100 27.8 608 64 258.7 350 3.2
155 43 536 74 305.7 5.0
185 51.4 472 72 330.3 6.6
D
DG 155-67×9
2950 100 27.8 684 64 291.1 440 3.2
155 43 603 74 344 5.0
185 51.4 531 72 371.9 6.6
D
DG 280-43×2
1480 185 51.4 94 69 68.6 110 3.0
280 77.8 86 77 85.17 4.7
335 93.1 76 75 92.4 6.0
D
DG 280-43×3
1480 185 51.4 141 69 103 150 3.0
280 77.8 129 77 127.7 4.7
335 93.1 114 75 138.7 6.0
D
DG 280-43×4
1480 185 51.4 188 69 137.3 230 3.0
280 77.8 172 77 170.3 4.7
335 93.1 152 75 184.9 6.0
D
DG 280-43×5
1480 185 51.4 235 69 171.6 300 3.0
280 77.8 215 77 212.9 4.7
335 93.1 190 75 231.1 6.0
D
DG 280-43×6
1480 185 51.4 282 69 205.9 300 3.0
280 77.8 258 77 255.5 4.7
335 93.1 228 75 277.3 6.0
D
DG 280-43×7
1480 185 51.4 329 69 240.2 350 3.0
280 77.8 304 77 298.1 4.7
335 93.1 226 75 323.6 6.0
D
DG 280-43×8
1480 185 51.4 376 69 274.5 410 3.0
280 77.8 344 77 304.7 4.7
335 93.1 304 75 369.8 6.0
D
DG 280-43×9
1480 185 51.4 423 69 308.9 430 3.0
280 77.8 387 77 383.2 4.7
335 93.1 3742 75 416 6.0
D
DG 280-65×6
1480 185 51.4 408 61 337 500 2.8
280 77.8 390 73 407.4 3.7
335 93.1 372 75 452.5 5.0
D
DG 280-65×7
1480 185 51.4 476 61 393.1 680 2.8
280 77.8 455 73 475.3 3.7
335 93.1 434 75 528 5.0
D
DG 280-65×8
1480 185 51.4 544 61 449.3 680 2.8
280 77.8 520 73 543.2 3.7
335 93.1 496 75 603.3 5.0
D
DG 280-65×9
1480 185 51.4 612 61 505.5 850 2.8
280 77.8 585 73 611.1 3.7
335 93.1 558 75 678.8 5.0
D
DG 280-65×10
1480 185 51.4 680 61 561.8 850 2.8
280 77.8 650 73 579 3.7
335 93.1 620 75 754.2 5.0
D
DG 450-60×3
1480 335 93.1 195 72 247.1 360 3.8
450 125 180 76 289.2 4.9
500 139 171 78 298.5 6.0
D
DG 450-60×4
1480 335 93.1 260 72 329.4 500 3.8
450 125 240 76 372.3 4.9
500 139 228 78 398 6.0
D
DG 450-60×5
1480 335 93.1 320 72 411.8 680 3.8
450 125 300 76 465.4 4.9
500 139 285 78 497.5 6.0
D
DG 450-60×6
1480 335 93.1 390 72 494.2 680 3.8
450 125 360 76 558.5 4.9
500 139 242 78 597 6.0
D
DG 450-60×7
1480 335 93.1 455 72 576.5 850 3.8
450 125 420 76 651.5 4.9
500 139 399 78 696.5 6.0
D
DG 450-60×8
1480 335 93.1 520 72 658.9 850 3.8
450 125 480 76 744.6 4.9
500 139 456 78 796 6.0
D
DG 450-60×9
1480 335 93.1 585 72 741.2 1050 3.8
450 125 540 76 837.7 4.9
500 139 513 78 823.6 6.0
D
DG 450-60×10
1480 335 93.1 650 72 930.8 1050 3.8
450 125 600 76 995.1 4.9
500 139 570 78   6.0




D型系列多级离心泵故障与排除

故 障

原 因

解决方法

1.水泵不吸水.压力表及真空表的指针剧烈跳动..

注入水泵的水不够.不管与仪表漏气.

再往水泵内注水.拧紧堵塞漏气处。

2,水泵不吸水.真空表表示高度真空。

底阀没有打开或已经堵基。吸水管阻力太大。吸水高度太高.

校正或更改底阀情况.或更改吸入管。降低吸水高度。

3,压力表有压力.然水泵仍不出水.

出水管阻力太大.旋转方向不对,叶轮堵塞.水泵转数不够

检査或缩短水管及检査电机。取下水管接头清洗叶轮。增加水泵轴转数.

4,流置低于设计要求.

水泵堵塞.密封环磨损过多.转数不足。

清洗水泵及管子.更換密封环.增加水泵轴的转数

5,水泵消耗的功率过大。

填料压盖太紧.墳料函发热叶轮磨损.水泵供水置增加..

放松填料压盖。更換叶轮.增加出水管阻力来降低流靈。

6,水泵内部声音反 常、水泵不上水。

流量太大.吸水管内阻力过大。在吸水处有空气;参入。所吸送液体溫度过离。

增加出水管内阻力以减少流靈。检査泵吸水管。检査底阀.减少吸水高度.堵塞漏气处.降低吸水高度。

7,水泵震动

泵轴与机电不在同一中心线上.或泵轴歪料.

把水泵和电机的轴中心对准,

8,轴承过热。

没有油。水泵与电机轴不在同一中心线上。

加油。把轴中心线对准,检査或清洗轴承体。

D型系列多级离心泵装卸、起动、运转和停止

(一) 接配顺序:

1) 将密封环分别紧装在进水段及导叶挡板上。

2) 把导翼套装在中段上,然后将导翼挡板装在所有的中段上去。

3) 将装好的轴套甲和疑的轴,穿过迸水段,并推入叶轮,在中段上铺上一层纸垫,装上中段,再推入第二个叶轮,重复以上步骤,将所有的叶轮及中段装完。

4) 将平衡环、平衡套及出水段导翼分别装出水段上。

5) 将出水段装在中段上,然后用拉紧螺栓将进水段、中段和出水段紧固在一起。

6) 装上平衝盘及轴套乙(50DB泵无此件)。

7) 将纸垫装到尾盖上,将尾盖装到出水段上,并将填料及填料环,填料压盖顺次装入进水段和尾盖的填料室。

8) 将轴承体分别装到进水段和尾盖以上,并用螺栓紧固。

9) 装入轴承定位套,滾珠轴承,并以螺母固。

10) 在轴承体内装入适量黄油,并将纸垫套在轴承盖上,将轴承盖装到承轴体上以螺钉紧固。

11) 装上联轴器部件,放气考克及所有的四方螺塞。

拆卸按上不相反步骤进行

(二) 安     装:

1、安装前的准备工作。

1) 检查水泵和电机。

2) 准备工具及起重机械。

3) 检査机器的基础。

2、安装顺序:

1) 整套水泵运到现场,附带底座者已装好电动机,找平底座吋可不必卸下水泵和电机。

2) 将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高约20〜40毫米,准备找平后填充水螺浆之用。

3) 用水平仪检査底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座。

4) 经3〜4天水泥干固后,再检査一下水平度。

5) 将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;,,并把水泵和电机放到底座上。

6) 调整泵轴水平,找平后适当上紧螺母,以防走动,待调节完毕后再安装电机,在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。

7) 把平尺放在联轴器上,检査水泵轴心线与电机轴心线是否重合,若不重台,在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平,然后取出垫的几片薄铁片,用经过刨制的整块铁板来代替铁片,并重新检査安装情况。为了检查安装的精度,在几个相反位置上用塞尺,测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。

(三) 起动和停止:

1) 将轴上及其它涂油件上所涕的油涂净。

2) 用汽油清洗轴承和油室,用棉纱擦净。

3)在轴承体内加入钙基簧油。

4)试验成功.检査电机转向是否正确.严防水泵发转而使螺母松开.然后开动电机。

5)往泵内注水或空泵引水。

6)关闭吐出管上的阀及压力计旋塞。

7)上述过程完毕后.启动电机.打开压力计旋塞

8)当水泵以正常转数运转时,压力计显示适当压力.然后打开真空表旋基并逐渐打开排水管路上的闸阀 到需要的压力为止。

9)当停止水泵吋.要慢慢地关闭排水管路上的闸阀.关闭真空表旋塞.并停止电机.然后关闭压力表旋塞。

10)长期停止使用水泵时.水泵应拆卸开.将泵零件的水擦开.并在滑动面上涂以防锈油妥善保存。

(四)运转

1) 注意水泵轴承溫度.不得超过外界温度351其极限溫度不很大于751^

2) 墳料室内正常漏水程度.为每分钟不大于15毫升.应随时调整填料压盖压紧程度。

3) 定期检査朕轴器,注意电机轴承溫升。

4)运转过程中.如发生矂音或异常的声音吋.应立即停车检査其原因.

订货须知

一、①D型多级离心泵产品名称与型号②D型多级离心泵口径③D型多级离心泵扬程(m)④D型多级离心泵流量⑤D型多级离心泵电机功率(KW)⑥D型多级离心泵转速(r/min)⑦D型多级离心泵j电压〔V〕⑧D型多级离心泵吸程(m)⑨D型多级离心泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定我公司的D型多级离心泵产品型号,请按D型多级离心泵型号直接向扬子江泵业公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们扬子江泵业的技术专家为您审核把关。

感谢您访问我们扬子江泵业的网站【www.yzj.cc】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

我要评论

公司名称/个人:
手机/电话:
评论内容:

产品导购
