您当前位置:网站首页 >> 产品中心 >> 离心泵系列 >> S型单级双吸离心泵
  • S型单级双吸离心泵
  • S型单级双吸离心泵
  • S型单级双吸离心泵
  • S型单级双吸离心泵

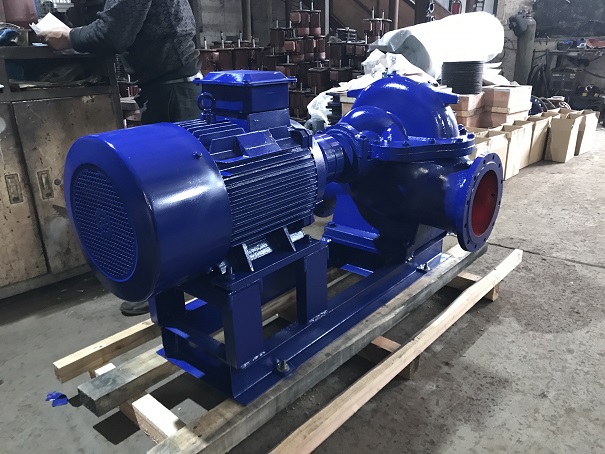

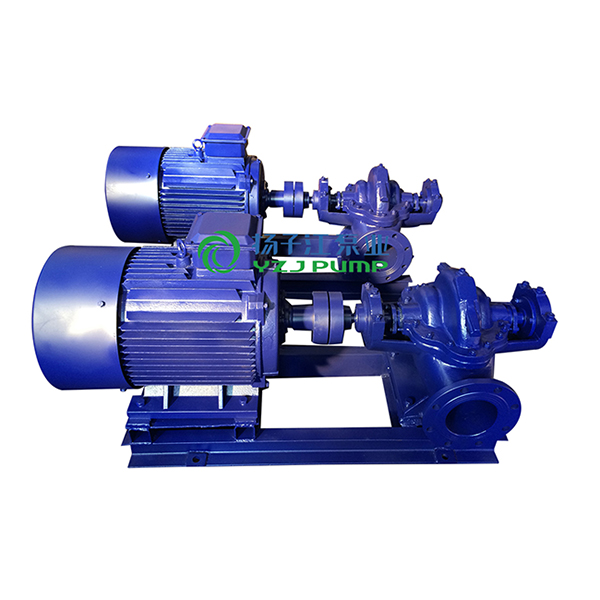

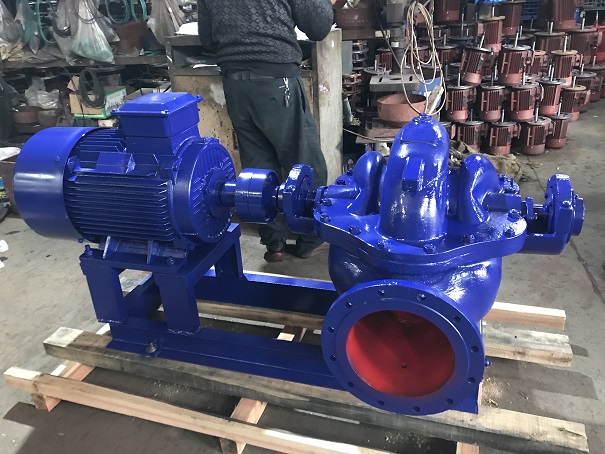

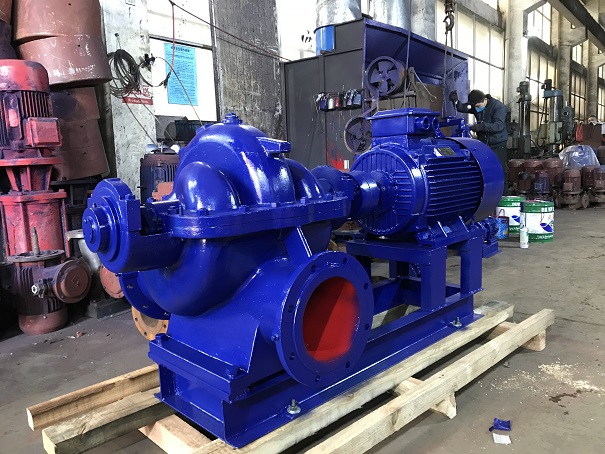

S型单级双吸离心泵

泵出口直径 DN 80~800mm

流 量 Q ≤11600m3/h

扬 程 H ≤200m

工作温度 T ≤105℃

固体颗粒 ≤80mg/L

工作许用压力 ≤25

许用试验压力 ≤37.5

目录

S型单级双吸离心泵用途

S型单级双吸离心泵主要适用于自来水厂、空调循环用水、建筑供水、灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

S型单级双吸离心泵运行数据

泵出口直径 DN 80~800mm

流 量 Q ≤11600m3/h

扬 程 H ≤200m

工作温度 T ≤105℃

固体颗粒 ≤80mg/L

工作许用压力 ≤25

许用试验压力 ≤37.5

S型单级双吸离心泵结构特点

1. 结构紧凑 外形美观,稳定性好,便于安装。

2. 运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。

3. 轴 承 选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。

4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。

5. 安装形式 装配时不需调整,可根据现场使用条件。分立式或卧式安装。

6. 加装自吸装置,可实现自动吸水,即不需安装底阀,不需真空泵,不需倒灌,泵可以启动。

S型单级双吸离心泵应用范围

泵的零件用不锈钢板压制,经激光焊接而成,并有多种牌号的不锈钢可供选用,因而SLG型泵的用途十分广泛,主要适用于输送各种洁净水及轻腐蚀液体,可用于 住宅供水及增压 工业锅炉给水空调系统循环体会水 水处理和反渗透系统 食品工业、医药工业用水

S型单级双吸离心泵工作条件

流量范围:0.8m3/h~120 m3/h;

扬程范围:5.6m~330m;

温度范围:-20℃~120℃;

输送液体种类:各种清洁水及轻腐蚀液体;

泵腔承压:≤4.0MPa。

S型单级双吸离心泵型号意义

S型单级双吸离心泵性能参数

型号 流量Q
( m3/h)
扬程H
(m)
转速n
(r/min)
功率(KW) 效率η
(%)
汽蚀余量(NPSH)r(m)
轴功率 电机功率
100S90 80 90 2950 30.1 37 65 2.5
100S90A 72 75 23 30 64 2.5
150S100 160 100 59.8 75 73 3.5
150S78 160 78 45 55 73.5 3.5
150S78A 144 62 33.8 45 72 3.5
150S50 160 50 27.3 37 80 3.9
150S50A 144 40 20.9 30 75 3.9
150S50B 133 36 18.6 22 70 3.9
200S95 280 95 91.7 110 79.2 5.3
200S95A 270 75 73.5 90 75 5.3
200S63 280 63 58.3 75 82.7 5.8
200S63A 270 46 45.1 55 75 5.8
200S42 280 42 38.1 45 84.2 6
200S42A 270 36 33.1 37 80 6
250S65 485 65 1450 109 132 78.6 3
250S65A 468 54 89.4 110 77 3
250S39 485 39 61.5 75 83.6 3.2
250S39A 468 30.5 49.3 55 79 3.2
250S24 485 24 36.9 45 85.8 3.5
250S24A 414 20.3 27.6 37 83 3.5
250S14 485 14 21.5 30 85.8 3.8
250S14A 432 11 15.8 18.5 82 3.8
300S110 790 110 295.7 440 80 4
300S90 790 90 242.8 315 79.6 4
300S90A 756 78 217 280 74 4
300S90B 720 67 180 220 73 4
300S58 790 58 149.9 180 84.2 4.4
300S58A 720 49 118.6 160 81 4.4
300S58B 684 43 100 132 80 4.4
300S32 790 32 79.2 110 86.8 4.6
300S32A 720 26 60.7 75 84 4.6
300S19 790 19 47 55 86.8 5.2
300S19A 720 16 39.2 45 80 5.2
300S12 790 12 30.4 37 84.8 5.5
300S12A 684 10 3.9 30 78 5.5
350S125 1260 125 534 710 80.5 5.4
350S125A 1181 112 462 630 78 5.4
350S125B 1098 96 373 500 77 5.4
350S75 1260 75 303 355 85.2 5.8
350S75A 1170 65 247 280 84 5.8
350S75B 1080 55 197 220 82 5.8
350S44 1260 44 173 220 87.5 6.3
350S44A 1116 36 131 160 84 6.3
350S26 1260 26 102 132 87.5 6.7
350S26A 1116 21.5 78.8 90 83 6.7
350S16 1260 16 64.5 75 85.3 7.1
350S16A 1044 13.4 48.8 55 48 7.1
500S98 2020 95 970 678 800 79.5 4
500S98A 1872 83 540 630 78.5 4
500S98B 1746 74 452 560 78 4
500S59 2020 59 391 450 83 4.5
500S59A 1872 49 333 400 75 4.5
500S59B 1746 40 257 315 74 4.5
500S35 2020 35 219 280 88 4.8
500S35A 1746 27 151 220 85 4.8
500S22 2020 22 144.1 185 84 5.2
500S22A 1746 17 101 132 80 5.2
500S13 2020 13 86.2 110 83 5.7
600S75 3170 75 727 800 89 7.5
600S75A 2880 65 580 630 88 7.5
600S47 3170 47 465 560 88 7.5
600S32 3170 32 310 400 89 7.5
600S32A 2880 27 238 280 89 7.5
600S22 3170 22 223 280 85 7.5
600S22A 2880 18.2 168.5 200 84.5 7.5


S型单级双吸离心泵结构图
