液环式真空泵拆卸与装配的注意点
时间：2019-9-27 来源：浙江扬子江泵业有限公司
液环式真空泵及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水、不‘含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸人气体允许混有少量液体，它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。液环式真空泵由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险。因此，耐腐蚀液下泵的应用更加广泛。

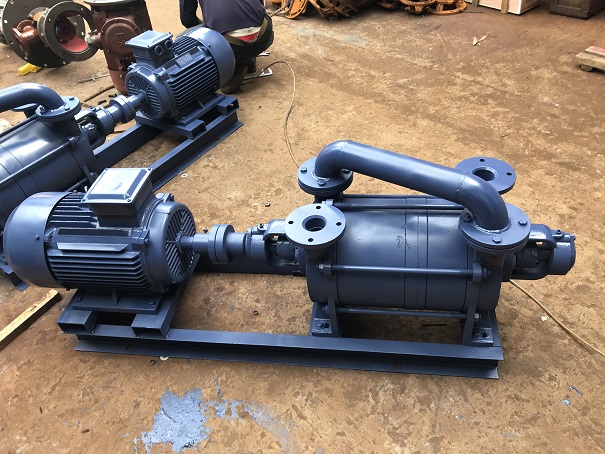

液环式真空泵
液环式真空泵拆卸注意点
泵的拆卸分为部分拆卸检查并清洗和完全拆卸修理及更换零件，在拆泵前应将泵中的水从放水孔放出，并应将管子4、10及管子7、13取下。在拆卸时应将所有的垫片谨慎地取下，如发生损坏应在装配时更换同样厚度的新垫片。泵应从不装有联轴器的一端开始拆卸，其顺序如下。
1、松开并取下轴承盖。
2、松开滚动轴承，先用钩扳手将圆螺母拧下，取下填料压盖上的螺帽。
3、由左侧盖的边将轴承架松开，同时转动两个拆卸螺钉(方头圆柱端螺钉)，将轴承及轴承架从轴上取下。
4、使侧盖上的进水管和管子脱开并松开泵体与侧盖的连接螺钉和泵脚外的双头螺栓。
5、在泵体下加垫，然后使侧盖和泵体离开，从轴上取下侧盖(侧盖取下后应将轴支承住)。
6、使泵体与另一侧盖离开，并由轴上取下。
7、泵的部分拆卸至此为止，此时泵的工作部分及各个零件可进行检査及清洗，进一步的拆卸应按下列顺序继续进行。
8、切除电动机与电路的连接，松开电动机与底座连接，并与泵分开。
9、利用扳手等拆卸工具，自轴上取下联轴器。
10、从轴上取下联轴器的键。
11、取下轴承盖。取下定位圈或取下圆螺母松开滚动轴承。

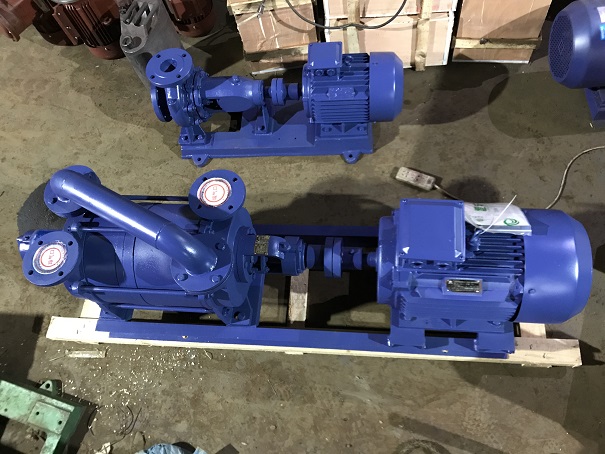

液环式真空泵
水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×10Pa表压力。水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
