立式泥浆泵正确安装和拆卸方法
时间：2020-9-12 来源：浙江扬子江泵业有限公司
立式泥浆泵主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、NL泵轴是优质碳素钢冷拉园钢制造。长轴泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。污水可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。污水总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

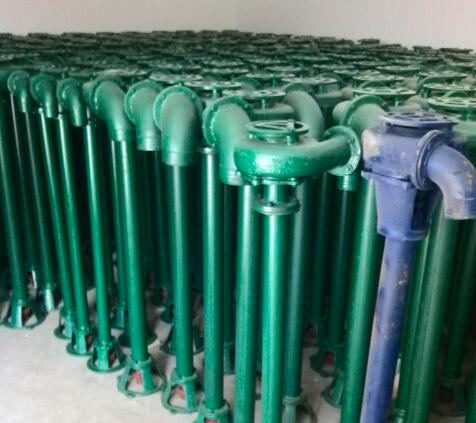

立式泥浆泵
立式泥浆泵的安装顺序
1、对所有零件进行检查，看是否有缺损，所有纸垫两面都要涂一层薄黄油。
2、骨架油封必须注满黄油后放入泵座，再装上轴承,并在轴承内加入2/3黄油。
3、轴套内装上0形密封圈后涂上黄油。
4、把轴承盖装在电动机座上,装上轴承并加入2/3黄油;放上纸垫、挡油圈，装上轴与支撑简并用螺钉固定。
5、放上纸垫,装上泵座、轴套、键和叶轮,旋紧叶轮螺母，放平装配件。
6、用木锤或铝鎯头敲击泵轴，使轴肩顶住轴承。拆卸轴承盖,用纸垫调正。装好轴承盖,使轴向窜动大于0.5mm，用一只手指拨动叶轮,使其灵活旋转。
7、放上纸垫,装上泵壳,用螺钉固定并装好滤网。然后再用手指拨动叶轮,转动灵活即可竖立装配件。
8、泵轴上装上键和从动联轴器，在电动机轴上装上键与主动联轴器，然后将电动机与电动机座用螺栓固定。装好后要求主动联轴器与从动联轴器之间轴向间隙应为1~1.5mm。至此,泥浆泵安装结束。

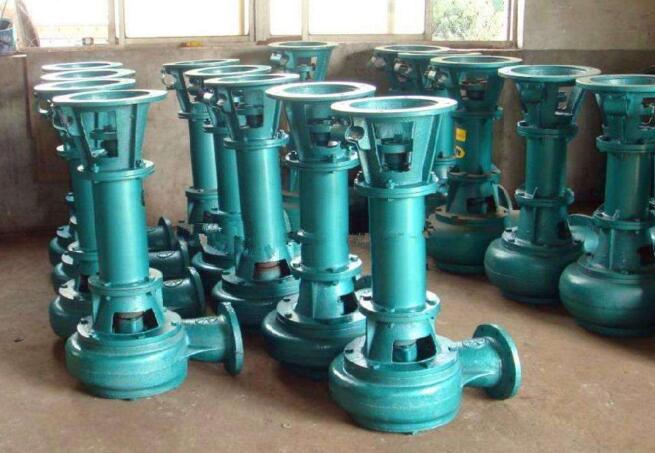

立式泥浆泵
立式泥浆泵的拆卸顺序为
1、拆卸电动机或固定板、出水管。
2、拆卸蜗壳和叶轮螺母，轻撬叶轮背面，拆叶轮键。
3、拆卸从动半联轴器,再拆卸键，然后拆卸电动机座,使与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分开。
5、从轴上拆卸轴套与轴承。
在拆卸与安装立式泥浆泵的过程中，严禁用铁锤等直接敲击配合面，以免破坏配合精度，降低装配质量和整机性能。
