FZS系列防腐蚀自吸式离心泵结构示意图
时间:2012-10-12 来源:浙江扬子江泵业有限公司
FZS系列耐腐蚀自吸泵是一种钢衬塑结构的防腐蚀自吸式离心泵,过流部件的材料有聚丙烯(PP)、聚偏氟乙丙烯(F2)和超高分子量聚乙烯(UHMWPE)等。FZS-Z型泵可以用于吸送80℃温度以内的腐蚀性清液。FZS-K型泵可以吸送含固量在15%(体积比)以内的料浆。
该系列泵和其它同类防腐自吸泵相比较,明显的优势在于:
一是采用了不脱落、不变形、不开裂的衬塑专有技术,能使衬层牢固地锚固在泵钢外壳上,是比其它衬塑自吸泵更好的质量优势。
二是和其它全塑自吸泵相比,有极好的抗热变形性能,泵机在一定温度运行时,泵容腔不会像全塑自吸泵那样产生变形,进而产生故障。
型号意义:
性能参数:
序号 |
型号 |
流量 (m3/h) |
扬程 (m) |
转速 (r/min) |
配备电机 功率(kW) |
自吸高度 (m) |
进出口直径 (mm×mm) |
重量 (kg) |
1 |
32FSZ-K-□-5-20 |
5 |
20 |
2900 |
1.1 |
1.5~3.2 |
32×25 |
85 |
2 |
32FSZ-K-□-5-25 |
5 |
25 |
2900 |
2.2 |
1.5~3.2 | ||
3 |
32FSZ-K-□-8-12 |
8 |
12 |
2900 |
1.1 |
1.5~3.2 | ||
4 |
32FSZ-K-□-10-20 |
10 |
20 |
2900 |
2.2 |
1.5~3.2 | ||
5 |
32FSZ-K-□-15-15 |
15 |
15 |
2900 |
2.2 |
1.5~3.2 | ||
6 |
32FSZ-K-□-12-18 |
12 |
18 |
2900 |
2.2 |
1.5~3.2 | ||
7 |
40FSZ-K-□-18-20 |
18 |
20 |
2900 |
3 |
1.8~3.4 |
40×32 |
135 |
8 |
40FSZ-K-□-10-30 |
10 |
30 |
2900 |
3 |
1.8~3.4 | ||
9 |
40FSZ-K-□-15-15 |
15 |
15 |
2900 |
2.2 |
1.8~3.4 | ||
10 |
50FSZ-K-□-20-20 |
20 |
20 |
2900 |
4 |
2.8~3.5 |
50×40 |
180 |
11 |
50FSZ-K-□-25-18 |
25 |
18 |
2900 |
4 |
2.8~3.5 | ||
12 |
50FSZ-K-□-30-15 |
30 |
15 |
2900 |
4 |
2.8~3.5 | ||
13 |
50FSZ-K-□-20-30 |
20 |
30 |
2900 |
5.5 |
2.8~3.5 | ||
14 |
50FSZ-K-□-10-35 |
10 |
35 |
2900 |
4 |
2.8~3.5 | ||
15 |
50FSZ-K-□-25-25 |
25 |
25 |
2900 |
5.5 |
2.8~3.5 | ||
16 |
65FSZ-K-□-30-25 |
30 |
25 |
2900 |
5.5 |
1.5~3.5 |
65×50 |
235 |
17 |
65FSZ-K-□-35-20 |
35 |
20 |
2900 |
5.5 |
1.5~3.5 | ||
18 |
65FSZ-K-□-30-32 |
30 |
32 |
2900 |
7.5 |
1.5~3.5 | ||
19 |
65FSZ-K-□-40-15 |
40 |
15 |
2900 |
5.5 |
1.5~3.5 | ||
20 |
65FSZ-K-□-40-20 |
40 |
20 |
2900 |
7.5 |
1.5~3.5 | ||
21 |
65FSZ-K-□-35-25 |
35 |
25 |
2900 |
7.5 |
1.5~3.5 | ||
22 |
65FSZ-K-□-30-40 |
30 |
40 |
2900 |
11 |
1.5~3.5 | ||
23 |
80FSZ-K-□-40-20 |
40 |
20 |
2900 |
7.5 |
1.5~3.5 |
80×65 |
290 |
24 |
80FSZ-K-□-45-18 |
45 |
18 |
2900 |
7.5 |
1.5~3.5 | ||
25 |
80FSZ-K-□-50-15 |
50 |
15 |
2900 |
7.5 |
1.5~3.5 | ||
26 |
80FSZ-K-□-35-45 |
35 |
45 |
2900 |
11 |
1.5~3.5 | ||
27 |
80FSZ-K-□-40-35 |
40 |
35 |
2900 |
11 |
1.5~3.5 | ||
28 |
80FSZ-K-□-45-30 |
45 |
30 |
2900 |
11 |
1.5~3.5 | ||
29 |
80FSZ-K-□-50-20 |
50 |
20 |
2900 |
11 |
1.5~3.5 | ||
30 |
100FSZ-K-□-60-30 |
60 |
30 |
2900 |
15 |
1.5~3.2 |
100×80 |
390 |
31 |
100FSZ-K-□-70-45 |
70 |
45 |
2900 |
22 |
1.5~3.2 | ||
32 |
100FSZ-K-□-100-27 |
100 |
27 |
2900 |
18.5 |
1.5~3.2 | ||
33 |
100FSZ-K-□-80-35 |
80 |
35 |
2900 |
18.5 |
1.5~3.2 | ||
34 |
100FSZ-K-□-100-20 |
80 |
20 |
2900 |
15 |
1.5~3.2 | ||
35 |
100FSZ-K-□-80-15 |
100 |
15 |
2900 |
11 |
1.5~3.2 | ||
36 |
100FSZ-K-□-80-50 |
80 |
50 |
2900 |
30 |
1.5~3.2 | ||
37 |
100FSZ-K-□-100-45 |
100 |
45 |
2900 |
30 |
1.5~3.2 | ||
38 |
100FSZ-K-□-100-25 |
100 |
25 |
2900 |
18.5 |
1.5~3.2 | ||
39 |
100FSZ-K-□-120-20 |
120 |
20 |
2900 |
18.5 |
1.5~3.2 | ||
40 |
125FSZ-K-□-100-40 |
100 |
40 |
2900 |
30 |
1.5~3.5 |
125×100 |
500 |
41 |
125FSZ-K-□-120-32 |
120 |
32 |
2900 |
30 |
1.5~3.5 | ||
42 |
125FSZ-K-□-140-28 |
140 |
28 |
2900 |
30 |
1.5~3.5 | ||
43 |
125FSZ-K-□-120-20 |
120 |
20 |
2900 |
18.5 |
1.5~3.5 | ||
44 |
125FSZ-K-□-140-18 |
140 |
18 |
2900 |
22 |
1.5~3.5 | ||
45 |
125FSZ-K-□-150-15 |
150 |
15 |
2900 |
22 |
1.5~3.5 | ||
46 |
125FSZ-K-□-100-20 |
100 |
20 |
2900 |
15 |
1.5~3.5 | ||
47 |
150FSZ-K-□-180-20 |
180 |
20 |
1450 |
30 |
1.5~3.5 |
150×125 |
1000 |
48 |
150FSZ-K-□-180-30 |
180 |
30 |
1450 |
37 |
1.5~3.5 | ||
49 |
150FSZ-K-□-200-20 |
200 |
20 |
1450 |
30 |
1.5~3.5 | ||
50 |
150FSZ-K-□-260-18 |
260 |
18 |
1450 |
37 |
1.5~3.5 | ||
51 |
150FSZ-K-□-200-30 |
200 |
30 |
1450 |
37 |
1.5~3.5 | ||
52 |
150FSZ-K-□-250-25 |
250 |
25 |
1450 |
37 |
1.5~3.5 | ||
53 |
150FSZ-K-□-200-35 |
200 |
35 |
1450 |
45 |
1.5~3.2 | ||
54 |
200FSZ-K-□-300-25 |
300 |
25 |
1450 |
45 |
1.5~3.2 |
200×150 |
1250 |
55 |
200FSZ-K-□-300-30 |
300 |
30 |
1450 |
55 |
1.5~3.2 | ||
56 |
200FSZ-K-□-300-20 |
300 |
20 |
1450 |
37 |
1.5~3.2 | ||
57 |
200FSZ-K-□-350-25 |
350 |
25 |
1450 |
55 |
1.5~3.2 | ||
58 |
200FSZ-K-□-400-20 |
400 |
20 |
1450 |
55 |
1.5~3.2 | ||
59 |
200FSZ-K-□-400-23 |
400 |
23 |
1450 |
55 |
1.5~3.2 | ||
60 |
200FSZ-K-□-450-25 |
450 |
25 |
1450 |
75 |
1.5~3.2 |
选型说明:
1、本表电机功率按比重为1的清水配制,输送液体比重增大所配电机功率应相应增大,具体和本公司销售部联系。
2、本表所列自吸高度范围是根据吸送液体比重而定,比重和自吸高度呈反相关系。
3、FSZ-Z系列耐腐蚀自吸泵和FSZ-K系列耐腐蚀自吸泵外形安装尺寸一致.

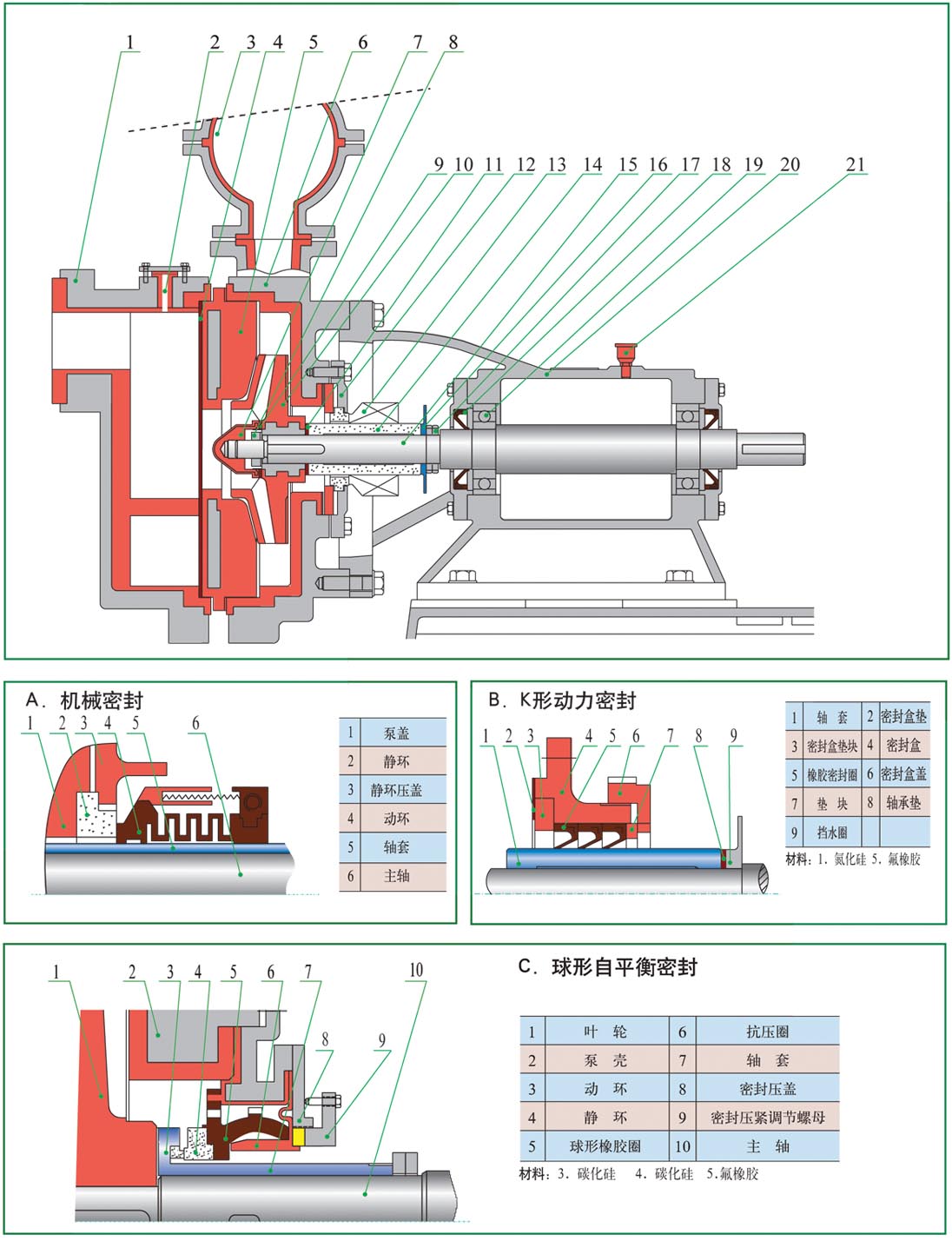

结构示意:
序号 |
零部件名称 |
材质 |
序号 |
零部件名称 |
材质 |
1 |
泵盖 |
钢衬聚丙稀或偏氟乙烯 |
12 |
静环压盖 |
钢衬聚丙烯 |
2 |
加液孔 |
同上 |
13 |
机械密封 |
碳化硅或填充四氟 |
3 |
气液分离器 |
同上 |
14 |
轴套 |
氮化硅或不锈钢 |
4 |
泵盖垫 |
橡胶 |
15 |
主轴 |
A3钢或不锈钢 |
5 |
挡板 |
钢衬聚丙烯或偏氟乙烯 |
16 |
挡酸片 |
玻璃钢 |
6 |
泵壳 |
同上 |
17 |
轴套调节拼帽 |
A3钢或不锈钢 |
⑦ |
锁紧螺母 |
钢衬聚丙烯或不锈钢 |
18 |
油封 |
耐油橡胶 |
⑧ |
拼帽 |
A3钢 |
19 |
轴承 |
|
⑨ |
锁紧螺母垫床 |
橡胶 |
20 |
轴承座 |
HT200 |
⑩ |
叶轮 |
聚丙烯或超高分子量聚乙烯 |
21 |
加油孔 |
|
11 |
叶轮垫床 |
橡胶 |
22 |
|
|
安装使用与维护:
安装使用注意事项:
安装
1、泵经长途运输到达生产场地,安装前必须检查整机零部件是否完好无损,紧固件如有松动、应予以紧固,检查泵轴、电机轴的同心度,如有移位,应于校正。
2、安装时吸入管路要尽量减少管路水力损失,不得装小于90度的弯头,进口管路上90度弯头不超过2个,泵进口应设滤网,防止大块杂物进入泵内,保证泵能正常运转。
3、进水管的连接螺栓要均力拧紧,密封要严密不能漏气,否则会严重影响泵的自吸性能。

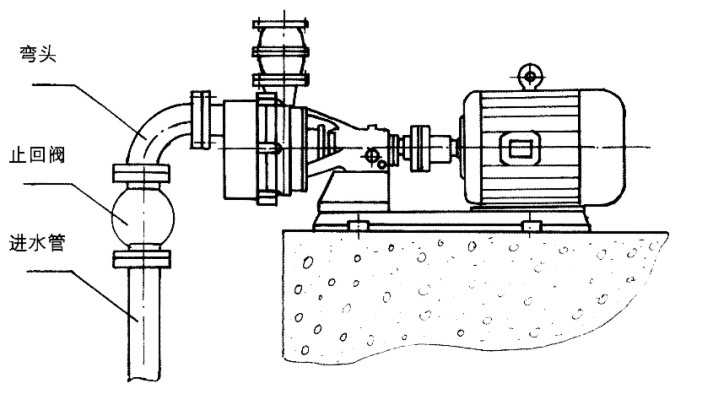

4、进水管或出液管应安装单向止回阀,以防止停车时发生虹吸现象,安装止回阀应注意尽量垂直安装(如下图)。
操作使用
1、检查电机运转方向于泵的运转方向标记是否一致,切勿反转!
2、泵体内须注满液体才能启动运转,严禁空转动。泵机在规定的自吸高度范围内如果5-8分钟尚不能自吸出液,应立即停机检查原因,以防止泵内工作液升温,损坏泵机。
3、第一次在泵内注液后一般不需要再注液,但停机时间长或密封在停机后有泄露现象存在,泵内液体损失,在第二次开车时,要检查泵内存液情况,再开机。
4、安装冷却水的泵机在启动前,应先放冷却水(自来水),水压不超过0.02Mpa,其作用主要是(一)冷却密封系统,防止损坏密封,从而损坏叶轮。(二)是冲洗密封,增加密封使用寿命。
5、轴承座应定期在上方的加油孔中注放20#机油,油量到视镜一半为限,以增加轴承运转的寿命。
6、冬季长期不使用时,应排尽泵中的液体,以免受冷冻后,不能正常工作。
安装尺寸;
序号 |
型号 |
配套电机(KW) |
A |
B |
C |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
h |
D1 |
D2 |
S1×n1 |
S2×n2 |
S3×n3 |
1、3 |
32FSZ |
1.1 |
260 |
260 |
315 |
160 |
335 |
75 |
100 |
335 |
100 |
210 |
195 |
865 |
25 |
100 |
85 |
M10×4 |
φ14×4 |
φ18×4 |
2、4-6 |
32FSZ |
2.2 |
260 |
260 |
315 |
165 |
335 |
75 |
100 |
335 |
100 |
210 |
195 |
890 |
25 |
100 |
85 |
M10×4 |
φ14×4 |
φ18×4 |
7-9、11 |
50FSZ |
4 |
320 |
320 |
380 |
210 |
425 |
95 |
160 |
400 |
160 |
270 |
200 |
1085 |
25 |
125 |
110 |
M12×4 |
φ14×4 |
φ20×4 |
10、12 |
50FSZ |
5.5 |
320 |
320 |
380 |
210 |
425 |
95 |
160 |
400 |
160 |
270 |
200 |
1110 |
25 |
125 |
110 |
M12×4 |
φ14×4 |
φ20×4 |
13、14、16 |
65FSZ |
5.5 |
320 |
320 |
380 |
210 |
465 |
112 |
160 |
400 |
160 |
280 |
190 |
1120 |
25 |
145 |
125 |
M16×4 |
φ14×4 |
φ20×4 |
15、17、18 |
65FSZ |
7.5 |
320 |
320 |
380 |
210 |
465 |
112 |
160 |
400 |
160 |
280 |
190 |
1120 |
25 |
145 |
125 |
M16×4 |
φ14×4 |
φ20×4 |
19 |
65FSZ |
11 |
320 |
370 |
435 |
225 |
465 |
112 |
165 |
525 |
165 |
280 |
190 |
1270 |
30 |
145 |
125 |
M16×4 |
φ14×4 |
φ20×4 |
20-22 |
80FSZ |
7.5 |
320 |
320 |
380 |
210 |
490 |
120 |
160 |
400 |
160 |
250 |
235 |
1175 |
25 |
160 |
145 |
M16×4 |
φ18×4 |
φ25×4 |
23-26 |
80FSZ-Z |
11 |
320 |
370 |
435 |
225 |
490 |
120 |
165 |
525 |
165 |
265 |
235 |
1300 |
35 |
160 |
145 |
M16×4 |
φ18×4 |
φ25×4 |
32 |
100FSZ |
11 |
410 |
460 |
530 |
280 |
520 |
120 |
190 |
705 |
190 |
315 |
240 |
1500 |
50 |
180 |
160 |
M16×4 |
φ18×4 |
φ25×4 |
27、31 |
100FSZ |
15 |
410 |
460 |
530 |
280 |
520 |
120 |
190 |
705 |
190 |
315 |
240 |
1500 |
50 |
180 |
160 |
M16×4 |
φ18×4 |
φ25×4 |
29、30、35、36 |
100FSZ |
18.5 |
410 |
460 |
530 |
280 |
520 |
120 |
190 |
705 |
190 |
315 |
240 |
1540 |
50 |
180 |
160 |
M16×4 |
φ18×4 |
φ25×4 |
28 |
100FSZ |
22 |
410 |
460 |
530 |
280 |
520 |
120 |
190 |
705 |
190 |
315 |
240 |
1560 |
50 |
180 |
160 |
M16×4 |
φ18×4 |
φ25×4 |
33、34 |
100FSZ |
30 |
395 |
485 |
555 |
305 |
520 |
120 |
210 |
670 |
210 |
345 |
240 |
1740 |
50 |
180 |
160 |
M16×4 |
φ18×4 |
φ25×4 |
40、43 |
125FSZ |
15-18.5 |
410 |
460 |
530 |
280 |
660 |
106 |
190 |
705 |
190 |
330 |
260 |
1605 |
50 |
245 |
180 |
M16×8 |
φ18×8 |
φ25×4 |
41、42 |
125FSZ |
22 |
410 |
460 |
530 |
280 |
660 |
106 |
190 |
705 |
190 |
330 |
260 |
1620 |
50 |
245 |
180 |
M16×8 |
φ18×8 |
φ25×4 |
37-39 |
125FSZ |
30 |
395 |
485 |
555 |
305 |
660 |
106 |
210 |
670 |
210 |
355 |
260 |
1680 |
50 |
245 |
180 |
M16×8 |
φ18×8 |
φ25×4 |
44、46 |
150FSZ |
30KW-4 |
510 |
510 |
580 |
370 |
955 |
180 |
250 |
850 |
190 |
375 |
295 |
1860 |
50 |
240 |
210 |
M16×8 |
φ18×8 |
φ35×4 |
45、47-49 |
150FSZ |
37KW-4 |
510 |
610 |
680 |
370 |
955 |
180 |
250 |
935 |
250 |
375 |
295 |
1930 |
50 |
240 |
210 |
M16×8 |
φ18×8 |
φ35×4 |
50 |
150FSZ |
45KW-4 |
510 |
610 |
680 |
370 |
955 |
180 |
250 |
935 |
250 |
375 |
295 |
1955 |
60 |
240 |
210 |
M16×8 |
φ18×8 |
φ35×4 |
53 |
200FSZ |
37KW-4 |
510 |
610 |
680 |
370 |
1015 |
180 |
250 |
935 |
250 |
345 |
515 |
2150 |
60 |
295 |
240 |
M16×8 |
φ22×8 |
φ35×4 |
51 |
200FSZ |
45KW-4 |
510 |
610 |
680 |
370 |
1015 |
180 |
250 |
935 |
250 |
360 |
570 |
2290 |
60 |
295 |
240 |
M16×8 |
φ22×8 |
φ35×4 |
52、54-56 |
200FSZ |
55KW-4 |
510 |
660 |
730 |
390 |
1015 |
180 |
245 |
1000 |
245 |
345 |
575 |
2350 |
60 |
295 |
240 |
M16×8 |
φ22×8 |
φ35×4 |
57 |
200FSZ |
75KW-4 |
510 |
660 |
730 |
390 |
1015 |
180 |
245 |
1000 |
345 |
345 |
575 |
2380 |
60 |
295 |
240 |
M16×8 |
φ22×8 |
φ35×4 |
感谢您访问我们扬子江泵业的网站www.yzj.cc,如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
- 下一篇:多级液下泵工作原理
- 上一篇:单螺杆泵选型数据参考
