太阳能深井潜水泵工作原理图

时间：2012-11-23 来源：浙江扬子江泵业有限公司

应用范围　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

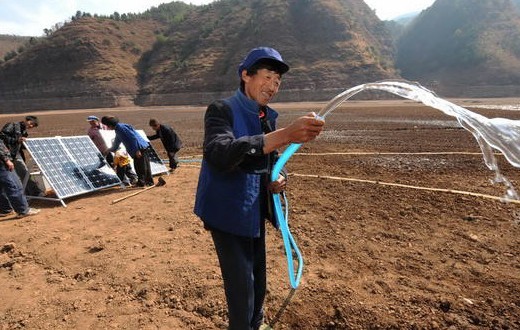

　　直流太阳能水泵主要用于村庄或户用供水、牲口饮水及农场灌溉、野外宿营供水、边远无电地区供水、降低地下水位、增压及各种工业用途；可以在小直径4英寸的管道井或开口中使用，也可以在各种湖泊、水塘和河渠等水源中取水。
产品特点　　　　　　　　　　　　　　　　　　　　　　　　　

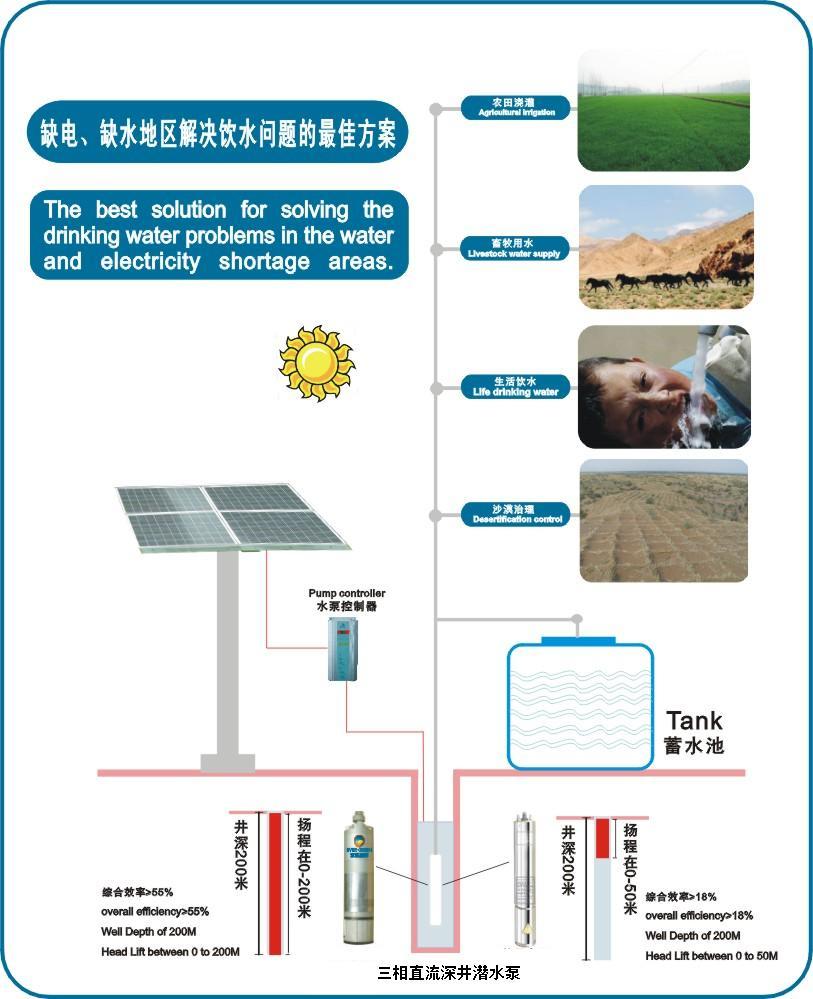

直流太阳能水泵包括太阳能电池阵列、水泵控制器和直流水泵等三个主要部分.结构合理,密封性好,噪音低,流量大.
水泵由无位置传感器的永磁直流无刷电动机连接潜水泵（离心泵）组成，通过水泵控制器驱动。
电机结构简单可靠、体积小、重量轻。
采用定转子双瓷封专利技术做绝缘防水处理，在绕组绝缘强度达到了500兆欧以上。
控制器设计功能完善，具有MPPT、过流、欠压、防止无水运转等多种保护。
绿色环保,太阳能直接供电,低压直流,节能安全.

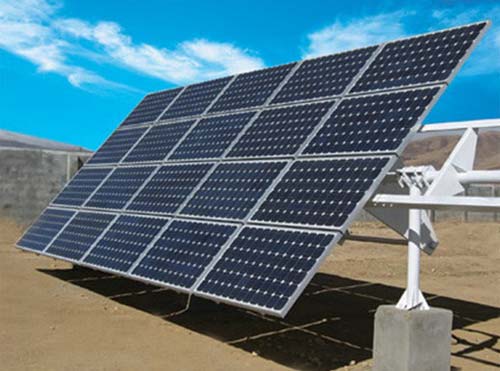

　　太阳能深井潜水泵是以太阳能电池板将光能转化成电能，再配以低压专用太阳能水泵组合而成，无需铺设电缆线，方便实用，操作简单。有阳光时，抽水机自动抽水，无阳光可以连续抽水。配备电源可保证连续抽水，稳定电压下工作。适用范围：阳光充足、偏远无电力供应的家庭、草原牧区、工作基站生活饮用水、庭院灌溉等,阴雨天都可以连续使用。

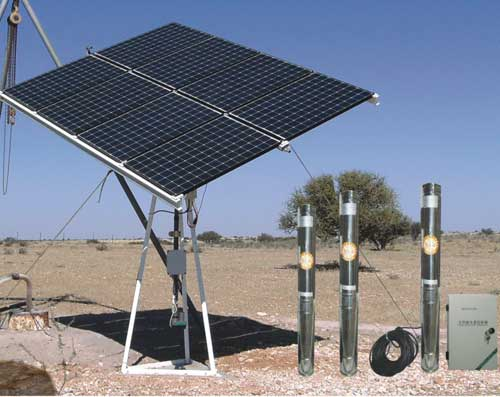

　　一、产品概述：太阳能井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，由潜水泵、潜水电机、输水管、电缆和启动保护装置，太阳能电池板等组成。它适用于阳光充足、偏远无电力地区供应地区从深井提取地下水，也可用于河流、水库、水渠等提水工程，应用于农田灌溉及高原山区的人畜用水，特别适用于工矿业、养殖业、农业、建筑业及家庭式（或山地送水使用）。
　　
二、主要特点：
1、电机、水泵一体，潜入水中运行，结构简单，节能高效，安全可靠。
2、对井管、扬水管无特殊要求，钢管井、灰管井、土井等均可使用，在压力许可下，钢管、胶管、塑料管等均可作扬水管使用。
3、扬程高，造型美观、重量轻、无噪音、无污染，对安放环境适应性强，大幅节省工程造价，不影响建筑、自然景观。
4、安装、使用、维护方便简单，占地面积小。
5．防沙防冻结构，入水深度20米，自动热保护。
6．引进国外泵业公司领先的制泵技术生产的高性能耐磨型电泵，动力部份配用目前国际先进技术生产的不锈钢潜水电机，对水质绝对无污染。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。

太阳能潜水泵规格明细表
型号	电机功率(kw	电压	直流控制器	流量/扬程（佳使用范围）	配备电池板功率
4DC/1.5/5	0.37KW	60V	DC/0.37	1t/35m 1.5t/30m 2t/25m	0.55KW
4DC/1.5/7	0.55KW	60V	DC/0.55	1t/48m 1.5t/43m 2/34m	0.75KW
4DC/1.5/10	0.75KW	60V	DC/0.75	1t/68m 1.5t/59m 2t/48m	1.1KW
4DC/1.5/14	1.1KW	110V	DC/1.1	1t/92m 1.5t/81m 2t/78m	1.5KW
4DC/1.5/20	1.5KW	110V	DC/1.5	1t/132m 1.5t/119m 2t/96m	2.2KW
4DC/1.5/27	2.2KW	110V	DC/2.2	1t/180m 1.5t/160m 2t/130m	3KW
4DC/1.5/40	3KW	220V	DC/3	1t/268m 1.5t/239 2t/191m	4KW
4DC/3/5	0.75KW	60V	DC/0.75	2.5t/36m 3t/35m 4t/29m	1.1KW
4DC/3/9	1.1KW	110V	DC/1.1	2.5t/59m 3t/58m 4t/49m	1.5KW
4DC/3/11	1.5KW	110V	DC/1.5	2.5t/81m 3t/75m 4t/60m	2.2KW
4DC/3/15	2.2KW	110V	DC/2.2	2.5t/110m 3t/103m 4t/81m	3KW
4DC/3/21	3KW	220V	DC/3	2.5t/152m 3t/145m 4t/115m	4KW
4DC/4/4	0.75KW	60V	DC/0.75	3t/28m 4t/25m 5t/21m	1.1KW
4DC/4/6	1.1KW	110V	DC/1.1	3t/43m 4t/41m 5t/38m	1.5KW
4DC/4/8	1.5KW	110V	DC/1.5	3t/58m 4t/54m 5t/49m	2.2KW
4DC/4/12	2.2KW	110V	DC/2.2	3t/90m 4t/84m 5t/69m	3KW
4DC/4/16	3KW	220V	DC/3	3t/118m 4t/107m 5t/91m	4KW
4DC/6/5	1.1KW	110V	DC/1.1	4t/35m 6t/30m 7t/25m	1.5KW
4DC/6/7	1.5KW	110V	DC/1.5	4t/48m 6t/41m 7t/38m	2.2KW
4DC/6/10	2.2KW	110V	DC/2.2	4t/64m 6t/58m 7t/49m	3KW
4DC/6/15	3KW	220V	DC/3	4t/99m 6t/88m 7t/69m	4KW
4DC/8/5	1.5KW	110V	DC/1.5	5t/30m 8t/26m 10t/20m	2.2KW
4DC/8/8	2.2KW	110V	DC/2.2	5t/45m 8t/40m 10t/32m	3KW
4DC/8/12	3KW	220V	DC/3	5t/69m 8t/58m 10t/45m	4KW
4DC/10/5	1.5KW	110V	DC/1.5	8t/25m 10t/20m 12t/14m	2.2KW
4DC/10/7	2.2KW	110V	DC/2.2	8t/34m 10t/27m 12t/18m	3KW
4DC/10/11	3KW	220V	DC/3	8t/51m 10t/40m 12t/28m	4KW
2.本品在白天阳光充足时无需配备蓄电池，如若晚上使用，则需配备蓄电池。
3.本公司采用分体式水泵，可随顾客需求的流量扬程配备定做相应的产品。
