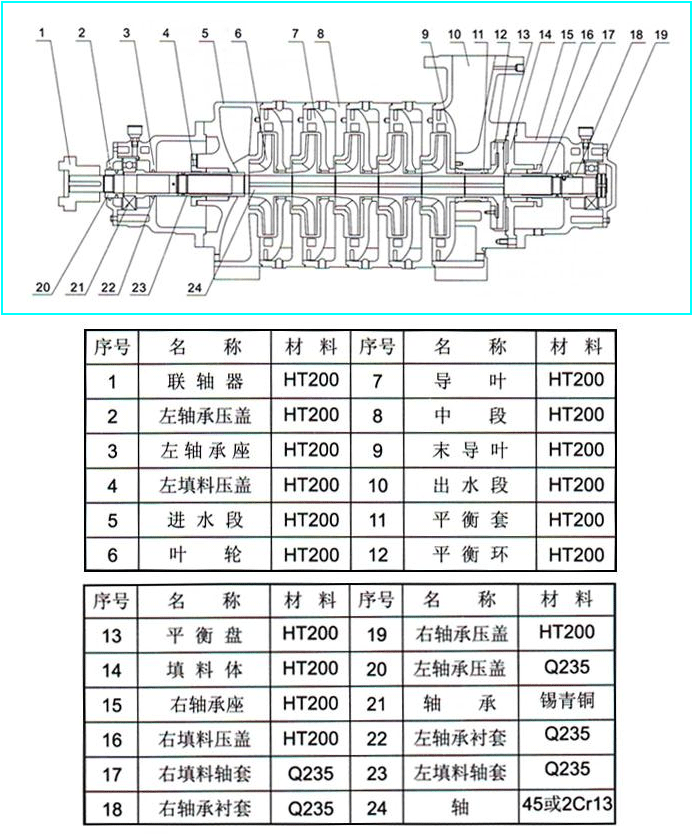

TSWA型卧式清水多级泵结构图
时间:2013-2-22 来源:浙江扬子江泵业有限公司
TSWA型卧式清水多级泵系列卧式、单吸多级、分段式结构,是新开发生产的节能系列产品。具有效率高,运行噪音低,抗汽蚀性能好,结构合理,使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
【TSWA型卧式清水多级泵】型号意义:
【TSWA型卧式清水多级泵】产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同,便于管路连接。
4、泵运行平稳,噪音低,寿命长。
5、密封可靠、无泄漏。
TSWA型泵为单吸多级节段式离心泵
TSWA型泵为单吸多级节段式离心泵,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等五种口径,用户可根据流量、扬程的需求选择不同口径、不同级数的泵得到满足。泵的壳体由进水段、中段、导叶、出水段、尾盖和轴承体部件等组成,均为铸铁件。泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘和轴套等组成,转子两端支承在干油润滑的滚动轴承上。进水段、中段和出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封。为防止水让两端出轴泄漏,设有填料密封,同在轴上装有橡胶挡水圈、0型橡胶密封圈,以防水进入轴承腔内。为防止中段和导叶磨损,设有叶轮密封环和导叶套等易损零件,当这些零件磨损到一定程度后,应予以更换。 泵上电动机装在公共底座上,通过弹性联轴器传动。
【TSWA型卧式清水多级泵】产品用途:
TSWA型卧式清水多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
【TSWA型卧式清水多级泵】技术参数:
流量:18-155m3/h;
扬程:18-270m;
功率:2.2-180kw;
转速:1450r/min;
口径:φ50-φ150;
温度范围:0-+80℃;
工作压力:≤3.0Mpa。
【TSWA型卧式清水多级泵】使用条件:
1、TSWA型卧式清水多级泵适于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
2、TSWA型卧式清水多级泵介质温度:-15℃~80℃;
3、TSWA型卧式清水多级泵工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)
4、TSWA型卧式清水多级泵周围环境温度应低于40℃,相对湿度低于95%;
5、由于TSWA型卧式清水多级泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
注:如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。
【TSWA型卧式清水多级泵】性能参数:
型号 |
级数 |
流量(m3/h) |
扬程(m) |
转速(r/min) |
电机功率(kw) |
50TSWA |
2 |
18 |
18.4 |
1450 |
2.2 |
3 |
18 |
27.6 |
1450 |
3 | |
4 |
18 |
36.8 |
1450 |
4 | |
5 |
18 |
46 |
1450 |
5.5 | |
6 |
18 |
55.2 |
1450 |
5.5 | |
7 |
18 |
64.4 |
1450 |
7.5 | |
8 |
18 |
73.6 |
1450 |
7.5 | |
9 |
18 |
82.8 |
1450 |
7.5 | |
75TSWA |
2 |
36 |
23 |
1450 |
5.5 |
3 |
36 |
34.5 |
1450 |
7.5 | |
4 |
36 |
46 |
1450 |
11 | |
5 |
36 |
57.5 |
1450 |
11 | |
6 |
36 |
69 |
1450 |
15 | |
7 |
36 |
80.5 |
1450 |
15 | |
8 |
36 |
90 |
1450 |
18.5 | |
9 |
36 |
103.5 |
1450 |
18.5 | |
100TSWA |
2 |
69 |
31.2 |
1450 |
11 |
3 |
69 |
46.8 |
1450 |
15 | |
4 |
69 |
62.4 |
1450 |
22 | |
5 |
69 |
78 |
1450 |
30 | |
6 |
69 |
93.6 |
1450 |
30 | |
7 |
69 |
109.2 |
1450 |
37 | |
8 |
69 |
124.8 |
1450 |
45 | |
9 |
69 |
140.4 |
1450 |
45 | |
125TSWA |
2 |
90 |
43.2 |
1450 |
22 |
3 |
90 |
64.8 |
1450 |
30 | |
4 |
90 |
86.4 |
1450 |
45 | |
5 |
90 |
108 |
1450 |
55 | |
6 |
90 |
129.6 |
1450 |
75 | |
7 |
90 |
151.2 |
1450 |
75 | |
8 |
90 |
172.8 |
1450 |
90 | |
9 |
90 |
194.4 |
1450 |
90 | |
150TSWA |
2 |
155 |
60 |
1450 |
45 |
3 |
155 |
90 |
1450 |
75 | |
4 |
155 |
120 |
1450 |
90 | |
5 |
155 |
150 |
1450 |
110 | |
6 |
155 |
180 |
1450 |
135 | |
7 |
155 |
210 |
1450 |
155 | |
8 |
155 |
240 |
1450 |
180 | |
9 |
155 |
270 |
1450 |
180 |
【TSWA型卧式清水多级泵】故障与排除:
故 障 |
原 因 |
解 决 方 式 |
1、泵不吸水,压力表指针剧烈摆动。 |
灌注引水不够,管路与仪表连接处漏气。 |
检修底阀是否漏水,在灌足引水,拧紧或修回漏气处。 |
2、水泵不出水,真空表表示高度真空。 |
底阀没有打开或已堵塞,吸水管路阻力太大,吸水高度过高。 |
检查底阀,更换水管,降低吸水高度。 |
3、压力表有压力,但仍不出水。 |
出水管阻力太大,旋转方向不对,叶轮堵塞,泵转速不足。 |
检查或缩短水管。检查电机,清除叶轮内的污物,增加泵转速。 |
4、流量低于设计要求。 |
水泵堵塞,密封环磨损过多,转速不足。 |
清洗水泵及管路,更换密封环,增加泵转速。 |
5、泵消耗功率过大。 |
填料压盖太紧,并发热,叶轮有磨损,泵流量增大。 |
调整填料压盖松紧程度,检查泵轴是否弯曲,更换叶轮,增加出水阻力,降低流量。 |
6、泵内声音反常,泵不出水。 |
吸水管阻力过大,吸入管路漏气,输送的液体温度过高。 |
检查吸入管和底阀,堵塞漏气处、减少吸水高度,降低水温。 |
7、水泵振动,轴承过热。 |
电机与泵不同心,轴承缺油或磨损。 |
调整电机轴与泵轴的同轴度,加油或更换轴承。 |
