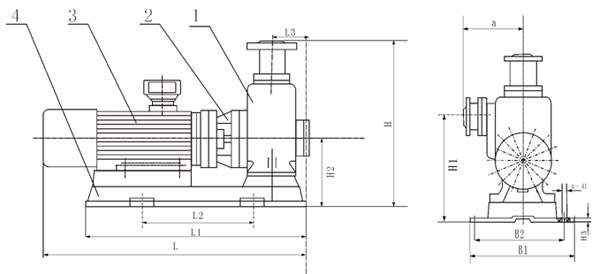

ZSL强自吸高扬程大流量直联式双吸自吸泵结构图

时间：2013/2/27 来源：浙江扬子江泵业有限公司

ZSL强自吸高扬程大流量直联式双吸自吸泵可采用分体式与直联式及便拆式三种结构，按类型又分为清水型、污水型两大系列，于国内同类产品相比，具有结构简单紧凑、振动小、自吸性能好、排污能力强、高效节能、使用维修方便等优点，在自吸泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
产品概述
ZSL强自吸.高扬程.大流量.直联式双吸自吸泵是本公司根据市场需求而开发的一种全新结构的节能型双吸自吸泵产品。填补了国际、国内该类型的历史空白，ZSL强自吸.高扬程.大流量.直联式双吸自吸泵泵彻底解决了单吸式自吸泵的轴向拉力大、自吸时间长、效率低等问题，具有吸程高、自吸时间短、使用效率高、节能效果显著、运行平稳，使用寿命长等优点。AYZS清水型适用于输送清水或轻度污水的场合，效率比污水型高，自吸性能好。ZSW污水型泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，既不需要安装底阀和灌引水，又可吸排含有颗粒固体和纤维等杂质的液体，可广泛适用于市政排污工程、荷塘养殖、轻工、造纸、食品、化工、电业、纤维、浆料和混合悬浮等化工介质理想的杂质泵。ZSC型柴油机式双吸自吸泵适用于各种复杂的应急抢险、消防等场合，不受电源、使用场地等因素的影响，可以移动作业，灵活性高。

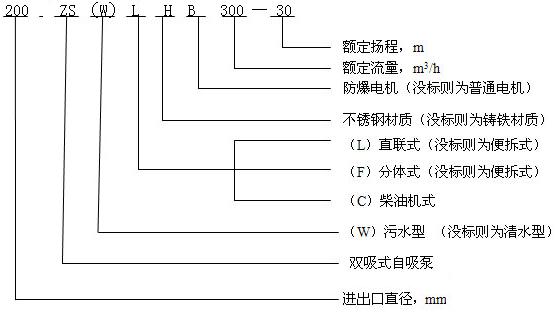

型号说明



性能参数

号
型     号
流量
m3/h
扬程
m
效率
%
功率
kW
转速n
r/min
汽蚀余量m
自吸高度m
自吸时间（S/5m）
重量
1
100ZSL80-10-4.2-4
80
10
68.1
4
1450
2.0
5.5
100
230
2
100ZSL100-12-5.5-4
100
12
74.3
5.5
1450
2.5
6.0
100
260
3
100ZSL100-15-7.5-4
100
15
68.1
7.5
1450
2.5
6.0
100
280
4
100ZSL100-20-11-4
100
20
66.1
11
1450
2.5
6.5
100
320
5
100ZSL100-25-15-4
100
25
60.6
15
1450
2.5
7.0
100
330
6
100ZSL100-30-18.5-4
100
30
58.9
18.5
1450
2.5
7.0
100
360
7
100ZSL100-40-22-2
100
40
66.1
22
2900
2.5
7.0
100
360
8
100ZSL100-50-30-2
100
50
60.6
30
2900
2.5
7.0
100
440
9
100ZSL100-60-37-2
100
60
63.1
37
2900
2.5
7.0
100
450
10
100ZSL100-70-45-2
100
70
60.6
45
2900
2.5
7.0
100
530
11
100ZSL100-80-45-2
100
80
64.6
45
2900
2.5
5.5
100
540
12
150ZSL150-10-7.5-4
150
10
68.1
7.5
1450
2.5
6.0
100
330
13
150ZSL150-15-11-4
150
15
69.7
11
1450
2.5
6.0
100
340
14
150ZSL150-20-15-4
150
20
68.1
15
1450
2.5
6.5
100
370
15
150ZSL150-25-18.5-4
150
25
69.0
18.5
1450
2.5
6.5
100
420
16
150ZSL150-30-22-4
150
30
69.7
22
1450
2.5
7.0
100
480
17
150ZSL150-35-30-4
150
35
63.6
30
1450
2.5
7.0
100
660
18
150ZSL150-40-37-4
150
40
63.6
37
1450
2.5
7.0
100
680
19
150ZSL150-50-45-4
150
50
67.2
45
1450
2.5
7.0
100
720
20
150ZSL150-40-37-2
150
40
63.1
37
2900
2.5
7.0
100
480
21
150ZSL150-50-45-2
150
50
60.6
45
2900
2.5
7.0
100
540
22
150ZSL150-65-55-2
150
65
64.4
55
2900
2.5
7.0
100
720
23
150ZSL150-80-75-2
150
80
62.3
75
2900
2.5
7.0
100
880
24
150ZSL200-11-11-4
200
11
68.1
11
1450
2.5
5.5
100
340
25
150ZSL200-15-15-4
200
15
68.1
15
1450
2.5
6.0 0
100
370
26
150ZSL200-18-18.5-4
200
18
66.3
18.5
1450
2.5
6.0
100
420
27
150ZSL200-22-22-4
200
22
68.1
22
1450
2.5
6.5
100
480
28
150ZSL200-27-30-4
200
27
65.4
30
1450
2.5
7.0
100
660
29
150ZSL200-32-37-4
200
32
62.8
37
1450
2.5
7.0
100
680
30
150ZSL200-40-45-4
200
40
63.7
45
1450
2.5
7.0
100
720
31
150ZSL200-50-55-4
200
50
65.2
45
1450
2.5
7.0
100
860
32
150ZSL200-40-45-2
200
40
64.6
45
2900
2.5
7.0
100
540
33
150ZSL200-50-55-2
200
50
66.1
55
2900
2.5
7.0
100
720
34
150ZSL200-65-75-2
200
65
63.0
75
2900
2.5
7.0
100
880
35
150ZSL200-80-90-2
200
80
64.6
90
2900
2.5
7.0
100
950
36
150ZSL250-50-55-4
250
50
69.7
55
1450
2.5
7.0
100
860
37
200ZSL250-12-15-6
250
12
68.1
15
960
3.0
5.5
120
480
38
200ZSL250-15-18-6
250
15
69.0
18
960
3.0
6.0
120
520
39
200ZSL250-20-22-4
250
20
72.9
22
1450
3.0
6.0 0
120
620
40
200ZSL250-25-30-4
250
25
66.8
30
1450
3.0
6.0
120
710
41
200ZSL250-30-37-4
250
30
69.3
32
1450
3.0
6.5
120
820
42
200ZSL250-40-45-4
250
40
71.2
45
1450
3.0
6.5
120
850
43
200ZSL250-45-55-4
250
45
69.7
55
1450
3.0
7.0
120
920
44
200ZSL250-55-75-4
250
55
62.4
75
1450
3.0
7.0
120
980
45
200ZSL250-65-90-4
250
65
65.6
90
1450
3.0
7.0
120
1030
46
200ZSL300-10-15-6
300
10
72.7
15
960
3.0
5.5
120
480
47
200ZSL300-12-18.5-6
300
12
70.7
18.5
960
3.0
6.0
120
520
48
200ZSL300-15-22-4
300
15
74.3
22
1450
3.0
6.0
120
620
49
200ZSL300-20-30-4
300
20
72.7
30
1450
3.0
6.5
120
710
50
200ZSL300-25-37-4
300
25
73.6
37
1450
3.0
6.5
120
820
51
200ZSL300-30-45-4
300
30
72.7
45
1450
3.0
6.5
120
850
52
200ZSL300-40-55-4
300
40
74.3
55
1450
3.0
7.0
120
920
53
200ZSL300-50-75-4
300
50
68.1
75
1450
3.0
7.0
120
980
54
200ZSL300-55-75-4
300
55
74.9
75
1450
3.0
7.0
120
980
55
200ZSL300-60-90-4
300
60
68.1
90
1450
3.0
7.0
120
1030
56
200ZSL350-8-15-6
350
8
63.6
15
960
3.0
5.0
120
580
57
200ZSL350-11-18.5-6
350
11
70.9
18.5
960
3.0
5.5
120
620
58
200ZSL350-13-22-4
350
13
70.4
22
1450
3.0
5.5
120
620
59
200ZSL350-17-30-4
350
17
67.6
30
1450
3.0
6.0
120
710
60
200ZSL350-22-37-4
350
22
66.7
37
1450
3.0
6.5
120
820
61
200ZSL350-28-45-4
350
28
69.8
45
1450
3.0
6.5
120
850
62
200ZSL350-35-55-4
350
35
71.4
55
1450
3.0
7.0
120
920
63
200ZSL350-42-75-4
350
42
66.8
75
1450
3.0
7.0
120
980
64
200ZSL350-50-90-4
350
50
66.2
90
1450
3.0
7.0
120
1030
65
200ZSL350-60-110-4
350
60
65.0
110
1450
3.0
7.0
120
1120
66
200ZSL400-9-18.5-6
400
9
66.3
18.5
960
3.0
5.0
120
620
67
200ZSL400-11-22-6
400
11
68.1
22
960
3.0
5.5
120
710
68
200ZSL400-15-30-4
400
15
68.1
30
1450
3.0
6.0
120
710
69
200ZSL400-20-37-4
400
20
69.3
37
1450
3.0
6.5
120
820
70
200ZSL400-25-45-4
400
25
71.2
45
1450
3.0
6.5
120
850
71
200ZSL400-30-55-4
400
30
69.9
55
1450
3.0
7.0
120
920
72
200ZSL400-40-75-4
400
40
68.4
75
1450
3.0
7.0
120
980
73
200ZSL400-48-90-4
400
48
68.4
90
1450
3.0
7.0
120
1030
74
200ZSL400-55-110-4
400
55
64.1
110
1450
3.0
7.0
120
1120
75
200ZSL400-65-132-4
400
65
63.1
132
1450
3.0
7.0
120
1160
76
250ZSL500-12-30-6
500
12
64.1
30
960
4.0
5.5
150
1070
77
250ZSL500-15-37-4
500
15
65.0
37
1450
4.0
6.0
150
1070
78
250ZSL500-20-45-4
500
20
71.2
45
1450
4.0
6.0
150
1110
79
250ZSL500-25-55-4
500
25
72.9
55
1450
4.0
6.5
150
1220
80
250ZSL500-30-75-4
500
30
64.1
75
1450
4.0
6.5
150
1310
81
250ZSL500-35-90-4
500
35
62.3
90
1450
4.0
6.5
150
1360
82
250ZSL500-40-90-4
500
40
71.2
90
1450
4.0
6.5
150
1360
83
250ZSL600-10-30-6
600
10
64.1
30
960
4.0
5.5
150
1070
84
250ZSL600-13-37.0-4
600
13
67.6
37
1450
4.0
6.0
150
1070
85
250ZSL600-16-45.0-4
600
16
68.4
45
1450
4.0
6.0
150
1110
86
250ZSL600-22-55.0-4
600
22
76.9
55
1450
4.0
6.5
150
1220
87
250ZSL600-27-75.0-4
600
27
69.2
75
1450
4.0
6.5
150
1310
88
250ZSL600-32-90.0-4
600
32
68.4
90
1450
4.0
6.5
150
1360
89
250ZSL600-40-110-4
600
40
69.9
110
1450
4.0
6.5
150
1450
90
250ZSL600-48-132-4
600
48
69.9
132
1450
4.0
6.5
150
1490
91
250ZSL600-55-160-4
600
55
66.1
160
1450
4.0
6.5
150
1550
92
300ZSL800-10-37-6
800
10
69.3
37
960
5.0
5.5
150
1260
93
300ZSL800-13-45-6
800
13
74.1
45
960
5.0
5.5
150
1350
94
300ZSL800-16-55-6
800
16
74.6
55
960
5.0
5.5
150
1390
95
300ZSL800-20-75-4
800
20
68.4
75
1450
5.0
6.0
150
1350
96
300ZSL800-26-90-4
800
26
74.1
90
1450
5.0
6.5
150
1390
97
300ZSL800-32-110-4
800
32
74.6
110
1450
5.0
6.5
150
1480
98
300ZSL800-37-132-4
800
37
71.9
132
1450
5.0
6.5
150
1520
99
300ZSL800-42-160-4
800
42
67.3
160
1450
5.0
6.5
150
1580
100
300ZSL1000-8-37-6
1000
8
69.3
37
960
5.0
5.5
150
1260
101
300ZSL1000-10-45-6
1000
10
71.2
45
960
5.0
5.5
150
1350
102
300ZSL1000-12-55-6
1000
12
69.9
55
960
5.0
6.0
150
1390
103
300ZSL1000-16-75-4
1000
16
68.4
75
1450
5.0
6.0
150
1350
104
300ZSL1000-20-90-4
1000
20
71.2
90
1450
5.0
6.5
150
1390
105
300ZSL1000-25-110-4
1000
25
72.9
110
1450
5.0
6.5
150
1480
106
300ZSL1000-30-132-4
1000
30
72.9
132
1450
5.0
6.5
150
1520
107
300ZSL1000-35-160-4
1000
35
70.1
160
1450
5.0
6.5
150
1580
108
350ZSL1200-7-37-6
1200
7
72.8
37
960
5.0
5.5
150
1280
109
350ZSL1200-9-45-6
1200
9
76.9
45
960
5.0
5.5
150
1370
110
350ZSL1200-11-55-6
1200
11
66.7
55
960
5.0
5.5
150
1420
111
350ZSL1200-13-75-4
1200
13
72.7
75
1450
5.0
6.0
150
1370
112
350ZSL1200-17-90-4
1200
17
76.9
90
1450
5.0
6.0
150
1420
113
350ZSL1200-22-110-4
1200
22
75.8
110
1450
5.0
6.5
150
1510
114
350ZSL1200-26-132-4
1200
26
72.1
132
1450
5.0
6.5
150
1540
115
350ZSL1200-30-160-4
1200
30
67.3
160
1450
5.0
6.5
150
1620
116
350ZSL1200-35-200-4
1200
35
71.5
200
1450
5.0
6.5
150
1710
117
350ZSL1500-5.5-37-6
1500
5.5
74.8
37
960
5.0
6.5
150
1280
118
350ZSL1500-7-45-6
1500
7
78.7
45
960
5.0
5.5
150
1370
119
350ZSL1500-9-55-6
1500
9
70.5
55
960
5.0
5.5
150
1420
120
350ZSL1500-11-75-4
1500
11
74.8
75
1450
5.0
6.0
150
1370
121
350ZSL1500-14-90-4
1500
14
74.3
90
1450
5.0
6.0
150
1420
122
350ZSL1500-17-110-4
1500
17
74.3
110
1450
5.0
6.5
150
1510
123
350ZSL1500-20-132-4
1500
20
72.9
132
1450
5.0
6.5
150
1540
124
350ZSL1500-25-160-4
1500
25
75.1
160
1450
5.0
6.5
150
1620
125
350ZSL1500-30-200-4
1500
30
72.1
200
1450
5.0
6.5
150
1710
126
350ZSL1500-35-220-4
1500
35
76.5
220
1450
5.0
6.5
150
1820
127
400ZSL1800-10-90-6
1800
10
64.1
90
960
5.0
5.5
150
1650
128
400ZSL1800-12-110-6
1800
12
63.0
110
960
5.0
6.0
150
1750
129
400ZSL1800-15-132-6
1800
15
65.6
132
960
5.0
6.5
150
1860
130
400ZSL1800-18-160-4
1800
18
64.9
160
960
5.0
6.5
150
1920
131
400ZSL1800-24-200-6
1800
24
69.2
200
960
5.0
6.5
150
2100
132
400ZSL1800-26-220-6
1800
26
68.2
220
960
5.0
6.5
150
2200
133
400ZSL1800-30-250-6
1800
30
69.2
250
960
5.0
6.5
150
2500
134
400ZSL1800-32-280-4
1800
32
68.2
280
1450
5.0
6.5
150
2400
135
400ZSL1800-35-315-4
1800
35
64.1
315
1450
5.0
6.5
150
2550
136
400ZSL2000-9-90-6
2000
9
64.1
90
960
5.0
5.5
150
1650
137
400ZSL2000-11-110-6
2000
11
64.1
110
960
5.0
6.0
150
1750
138
400ZSL2000-14-132-6
2000
14
68
132
960
5.0
6.0
150
1860
139
400ZSL2000-17-160-6
2000
17
68.1
160
960
5.0
6.5
150
1920
140
400ZSL2000-22-200-6
2000
22
70.5
200
960
5.0
6.5
150
2100
141
400ZSL2000-24-220-6
2000
24
69.9
220
960
5.0
6.5
150
2200
142
400ZSL2000-28-250-6
2000
28
71.8
250
960
5.0
6.5
150
2500
143
400ZSL2000-30-280-4
2000
30
71.2
280
1450
5.0
6.5
150
2400
144
400ZSL2000-32-315-4
2000
32
65.1
315
1450
5.0
6.5
150
2550
145
500ZSL2200-8-90-6
2200
8
62.7
90
960
5.0
5.5
150
1680
146
500ZSL2200-10-110-6
2200
10
64.1
110
960
5.0
5.5
150
1780
147
500ZSL2200-12-132-6
2200
12
64.1
132
960
5.0
6.0
150
1880
148
500ZSL2200-15-160-6
2200
15
66.1
160
960
5.0
6.5
150
1950
149
500ZSL2200-20-200-6
2200
20
70.5
200
960
5.0
6.5
150
2130
150
500ZSL2200-22-220-6
2200
22
70.5
220
960
5.0
6.5
150
2230
151
500ZSL2200-25-250-6
2200
25
70.5
250
960
5.0
6.5
150
2530
152
500ZSL2200-28-280-4
2200
28
70.2
280
1450
5.0
6.5
150
2450
153
500ZSL2200-30-315-4
2200
30
69.6
315
1450
5.0
6.5
150
2600

ZSL强自吸.高扬程.大流量.直联式双吸自吸泵的使用范围
1、环境温度≤50℃，介质温度≤80℃特殊要求可达200 ℃ 。
2、介质PH值铸铁材质为6～9，不锈钢为2～13。
3、AYZSW污水型双吸式自吸泵使用介质重度不超过1240kg/m3,污水型同型号泵扬程低于清水型10%
4、自吸高度不能超过规定值5～7米  ，吸入管长度为≤10m。
5、AYZSW污水型双吸式自吸泵通过能力悬浮颗粒直径约为泵口径的20%，纤维长度泵口径的5倍。

ZSL强自吸.高扬程.大流量.直联式双吸自吸泵的水泵结构图

安装尺寸图:

序号
型号
安装尺寸
减振器规格
ZSL便拆式
ZSLL直联式
L3
H
H1
H2
H3
a
B1
B2
n-d1
L
L1
L2
L
L1
L2
1
100ZSL80-10-4-4
900
820
600
750
670
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
2
100ZSL100-12-5.5-4
950
850
650
800
700
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
3
100ZSL100-15-7.5-4
980
850
650
830
700
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
4
100ZSL100-20-11-4
1050
900
700
900
750
550
130
900
610
320
20
220
350
300
4-φ18
JGD3
5
100ZSL100-25-15-4
1100
920
700
950
770
550
130
1000
710
380
20
270
400
350
4-φ18
JGD3
6
100ZSL100-30-18.5
1120
920
700
970
770
550
130
1000
710
380
20
270
400
350
4-φ18
JGD3
7
100ZSL100-40-22-2
1120
920
700
970
770
550
130
900
610
320
20
220
400
350
4-φ18
JGD3
8
100ZSL100-50-30-2
1180
1000
800
980
800
600
130
900
610
320
20
220
400
350
4-φ18
JGD3
9
100ZSL100-60-37-2
1180
1000
800
980
800
600
130
900
610
320
20
220
400
350
4-φ18
JGD3
10
100ZSL100-70-45-2
1230
1050
850
1030
850
650
130
1020
710
400
20
270
450
400
4-φ18
JGD3
11
100ZSL100-80-45-2
1230
1050
850
1030
850
650
130
1020
710
400
20
270
450
400
4-φ18
JGD3
12
150ZSL150-10-7.5-4
950
850
650
850
700
500
130
1000
690
380
20
270
400
350
4-φ18
JGD4
13
150ZSL150-15-11-4
1050
900
700
900
750
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
14
150ZSL150-20-15-4
1100
920
700
950
770
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
15
150ZSL150-25-18.5
1120
950
750
970
800
600
130
1000
690
380
20
270
400
350
4-φ18
JGD4
16
150ZSL150-30-22-4
1150
950
750
1000
800
600
130
1000
690
380
20
270
400
350
4-φ18
JGD4
17
150ZSL150-35-30-4
1180
1050
850
980
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
18
150ZSL150-40-37-4
1200
1050
850
1000
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
19
150ZSL150-50-45-4
1230
1050
850
1030
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
20
150ZSL150-40-37-2
1180
1000
800
980
800
600
130
1000
710
400
20
270
450
400
4-φ18
JGD4
21
150ZSL150-50-45-2
1230
1050
850
1030
850
600
130
1000
710
400
20
270
450
400
4-φ18
JGD4
22
150ZSL150-65-55-2
1300
1150
950
1100
950
750
130
1000
710
400
20
270
450
400
4-φ18
JGD4
23
150ZSL150-80-75-2
1380
1250
1000
1180
1050
800
130
1000
710
400
20
270
450
400
4-φ18
JGD4
24
150ZSL200-11-11-4
1020
820
620
820
620
420
130
1000
690
380
20
270
400
350
4-φ18
JGD4
25
150ZSL200-15-15-4
1050
850
650
850
650
450
130
1000
690
380
20
270
400
350
4-φ18
JGD4
26
150ZSL200-18-18.5
1100
920
720
900
720
520
130
1000
690
380
20
270
400
350
4-φ18
JGD4
27
150ZSL200-22-22-4
1150
950
750
950
750
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
28
150ZSL200-27-30-4
1180
1000
800
980
800
600
130
1000
805
460
20
270
400
350
4-φ18
JGD4
29
150ZSL200-32-37-4
1200
1120
920
1000
920
720
155
1100
805
460
20
450
500
450
4-φ18
JGD4
30
150ZSL200-40-45-4
1230
1150
950
1030
950
750
155
1100
805
460
20
450
500
450
4-φ18
JGD4
31
150ZSL200-50-55-4
1300
1200
1000
1100
1000
800
155
1100
805
460
20
450
500
450
4-φ18
JGD4
32
150ZSL200-40-45-2
1230
1050
850
1030
850
650
130
1000
710
400
20
270
450
400
4-φ18
JGD4
33
150ZSL200-50-55-2
1300
1150
950
1100
950
750
130
1000
710
400
20
270
450
400
4-φ18
JGD4
34
150ZSL200-65-75-2
1380
1250
1050
1180
1050
850
130
1000
710
400
20
270
450
400
4-φ18
JGD4
35
150ZSL200-80-90-2
1450
1320
1120
1250
1120
920
130
1000
710
400
20
270
450
400
4-φ18
JGD4
36
150ZSL250-50-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
37
200ZSL250-12-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
38
200ZSL250-15-18-6
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
39
200ZSL250-20-22-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
40
200ZSL250-25-30-4
1320
1080
900
1120
880
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
41
200ZSL250-30-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD3
42
200ZSL250-40-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD3
43
200ZSL250-45-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
44
200ZSL250-55-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
45
200ZSL250-65-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
46
200ZSL300-10-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
47
200ZSL300-12-18.5-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
48
200ZSL300-15-22-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
49
200ZSL300-20-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
50
200ZSL300-25-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
51
200ZSL300-30-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
52
200ZSL300-40-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
53
200ZSL300-50-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
54
200ZSL300-55-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
55
200ZSL300-60-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
56
200ZSL350-8-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
57
200ZSL350-11-18.5-6
1280
1050
850
1080
850
650
155
1140
785
460
20
450
450
400
4-φ18
JGD4
58
200ZSL350-13-22-6
1320
1080
900
1120
880
680
155
1140
785
460
20
450
450
400
4-φ18
JGD4
59
200ZSL350-17-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
60
200ZSL350-22-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
61
200ZSL350-28-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
62
200ZSL350-35-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
63
200ZSL350-42-75-4
1460
1250
1050
1260
1050
850
155
1160
805
460
20
450
550
500
4-φ18
JGD4
64
200ZSL350-50-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
65
200ZSL350-60-110-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
66
200ZSL400-9-18.5-6
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
67
200ZSL400-11-22-6
1320
1080
900
1120
880
680
155
1140
785
440
20
450
450
400
4-φ18
JGD4
68
200ZSL400-15-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
69
200ZSL400-20-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
70
200ZSL400-25-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
71
200ZSL400-30-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
72
200ZSL400-40-75-4
1460
1250
1050
1260
1050
850
155
1160
805
460
20
450
550
500
4-φ18
JGD4
73
200ZSL400-48-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
74
200ZSL400-55-110-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
75
200ZSL400-65-132-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
76
250ZSL500-12-30-6
1520
1270
800
1320
1070
600
230
1350
950
500
20
600
600
550
4-φ18
JGD4
77
250ZSL500-15-37-4
1520
1270
800
1320
1070
600
230
1350
950
500
20
600
600
550
4-φ18
JGD4
78
250ZSL500-20-45-4
1550
1300
850
1350
1100
650
230
1350
950
500
20
600
600
550
4-φ18
JGD4
79
250ZSL500-25-55-4
1600
1350
850
1350
1150
700
230
1350
950
500
20
600
600
550
4-φ18
JGD4
80
250ZSL500-30-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
20
600
600
550
4-φ18
JGD4
81
250ZSL500-35-90-4
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
82
250ZSL500-40-90-4
1730
1430
950
1530
1230
750
230
1420
1020
560
30
600
600
550
4-φ18
JGD4
83
250ZSL600-10-30-6
1520
1270
800
1320
1070
600
230
1350
950
500
30
600
600
550
4-φ18
JGD4
84
250ZSL600-13-37.0-4
1520
1270
800
1320
1070
600
230
1350
950
500
30
600
600
550
4-φ18
JGD4
85
250ZSL600-16-45.0-4
1550
1300
850
1350
1100
650
230
1350
950
500
30
600
600
550
4-φ18
JGD4
86
250ZSL600-22-55.0-4
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
87
250ZSL600-27-75.0-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
88
250ZSL600-32-90.0-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
89
250ZSL600-40-110-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
90
250ZSL600-48-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
91
250ZSL600-55-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
92
300ZSL800-10-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
93
300ZSL800-13-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
94
300ZSL800-16-55-6
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
95
300ZSL800-20-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
96
300ZSL800-26-90-4
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
97
300ZSL800-32-110-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
98
300ZSL800-37-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
99
300ZSL800-42-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
100
300ZSL1000-8-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
101
300ZSL1000-10-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
102
300ZSL1000-12-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
103
300ZSL1000-16-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
104
300ZSL1000-20-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
105
300ZSL1000-25-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
106
300ZSL1000-30-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
107
300ZSL1000-35-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
108
350ZSL1200-7-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
109
350ZSL1200-9-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
110
350ZSL1200-11-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
111
350ZSL1200-13-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
112
350ZSL1200-17-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
113
350ZSL1200-22-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
114
350ZSL1200-26-132-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
115
350ZSL1200-30-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
116
350ZSL1200-35-200-4
2020
1600
1150
1820
1400
950
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
117
350ZSL1500-5.5-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
118
350ZSL1500-7-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
119
350ZSL1500-9-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
120
350ZSL1500-11-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
121
350ZSL1500-14-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
122
350ZSL1500-17-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
123
350ZSL1500-20-132-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
124
350ZSL1500-25-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
125
350ZSL1500-30-200-4
2020
1600
1150
1820
1400
950
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
126
350ZSL1500-35-220-4
2100
1650
1200
1900
1450
1000
230
1420
1020
560
30
660
650
600
4-φ18
JGD4

感谢您访问我们扬子江泵业的网站www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。

相关产品
相关文章
产品导购
离心泵系列
排污泵系列
自吸泵系列
磁力泵系列
隔膜泵系列
螺杆泵系列
化工泵系列
多级泵系列
管道泵系列
油泵系列
消防泵系列
真空泵系列
液下泵系列
漩涡泵系列
智慧泵房系列
潜水泵系列
给排水设备系列
耐腐蚀泵系列
水力喷射器系列
不锈钢耐腐蚀泵
污水泵系列
配套系列
配套阀门系列
计量泵系列
