YM208系列双端面机械密封件安装尺寸
时间：2013-3-7 来源：浙江扬子江泵业有限公司

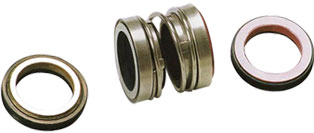

YM208系列双端面机械密封件
本系列是由二只108机械密封反向组装而成，适用于各种潜水泵使用。如能改变水泵安装机械密封件部位结构，使二只机械密封成同向串联安装，则能承受更大的压力，使密封件更合理地运转，增加使用寿命，密封更为可靠。
本系列机械密封件因各地用户安装长度不同，故弹簧高度也不同，用户在订购时需注明安装高度。

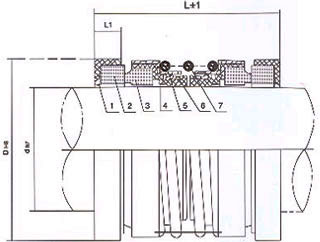

| 安 装 尺 寸 |
| 型 号 | d | D | L | L1 |
| 208-12 | 12 | 23 | 30 | 4.5 |
| 208-14 | 14 | 25 | 35 | 5.5 |
| 208-15 | 15 | 27 | 38 | 5.5 |
| 208-16 | 16 | 27 | 38 | 5.5 |
| 208-17 | 17 | 33 | 38 | 5.5 |
| 208-18 | 18 | 33 | 38 | 5.5 |
| 208-19 | 19 | 35 | 40 | 7.0 |
| 208-20 | 20 | 35 | 40 | 7.0 |
| 208-22 | 22 | 37 | 44 | 7.0 |
| 208-25 | 25 | 40 | 48 | 7.0 |
| 208-30 | 30 | 45 | 51 | 7.0 |
| 208-35 | 35 | 50 | 51 | 7.0 |
| 208-40 | 40 | 58 | 60 | 8.0 |
| 208-45 | 45 | 63 | 60 | 8.0 |
| 208-50 | 50 | 70 | 66 | 8.5 |
| 208-55 | 55 | 75 | 66 | 8.5 |
|
