IS/ISR卧式单级单吸清水离心泵结构图及结构说明

时间：2013/3/12 来源：浙江扬子江泵业有限公司

单级单吸离心泵产品包括了ISO2858规定的全部40个型号，通过切割叶轮和变速可获得267种性能，能适应各行各业的供水需要。严格按照ISO2858，意味着合理的特性曲线。IS系列单级单吸离心泵与其它单位生产的IS单级泵区别是工作压力1.6MPa，泵体泵盖静压力试验为2.4MPa。
本系列泵是单级单吸悬臂式离心泵，供汲送清水及物理化学性质类似于水不含固体颗粒的液体之用。IS型泵介质温度适用于80℃以下；ISR型泵适用于输送130℃以下热水；ISY型泵用于输送汽油，柴油等轻油

IS/ISR单级单吸离心泵用途：
IS/ISR单级单吸离心泵适用于工业和民用建筑业，如冶金、电站、纺织、化工、印染、陶瓷、橡胶、采暖、余热利用、空调等。

IS/ISR单级单吸离心泵产品特点：
1、IS/ISR型卧式单级单吸清水离心泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS/ISR型卧式单级单吸清水离心泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

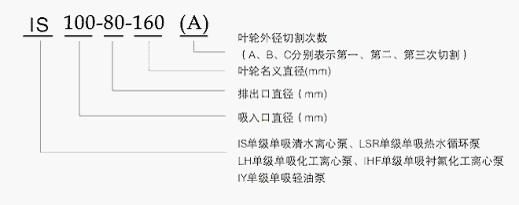

IS/ISR单级单吸离心泵型号意义：

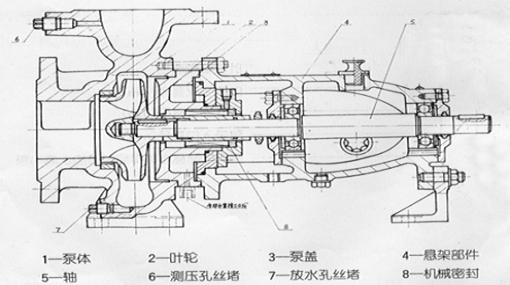

IS/ISR单级单吸离心泵结构图及结构说明：

ISR系列单级单吸热水离心泵的主要零件有泵体、叶轮、泵盖、悬架部件，机械密封部件、轴等。该系列泵为后开门结构，其优点是转子部件检修或更换无须拆卸管道，转子部件由悬架支撑哲（请参考ISR泵结构图）。泵轴向力的平衡，轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。轴封形式采用不平衡单端面机械密封，轴封室外设有水冷却套，可以通过泵侧面1/4管接口接通外来冷水，对轴封进行冷却。传动方式，泵的传动是通过联轴器与电机直联。从传动方向看，泵为顺时针旋转。

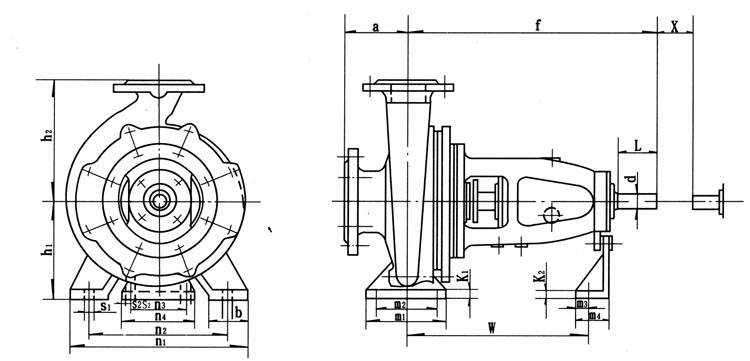

IS/IR型卧式清水离心泵泵体及脚座尺寸


产品型号 泵 泵脚座 螺栓孔 轴端 间隔
a F h1 h2 b m1 m2 m3 m nl n2 n3   kl k2 W S1 S2 d L X
50-32-125 80 385 112 140 50 100 70 19 60 190 140 110 145   10 285 M12 M12 24 50 100
50-32-160 132 160 240 190
50-32-200 160 180
50—32-250 100 500 180 225 65 125 95 25 65 320 250 14 370 32 80
65-50-125 80 385 112 140 50 100 70 19 60 210 160 110 145   10 285 M12 M12 24 50 1O0
65-50-160 132 160 240 190
65-40-200 100 160 180 265 212
65-40-250 500 180 225 65 125 95 25 65 320 250 14 370 32 80
65-40-315 125 200 250 345 280
80-65-125 100 385 132 160 50 100 70 19 60 240 190 110 145   10 285 M12 M12 24 50 100
80-65-160 160 180 265 212
80-50-200 200
80-50-250 125 500 180 225 65 125 95 25 65 320 250 14 370 32 80
80-50-315 225 280 345 280
100-80-125 100 385 160 180 65 125 95 19 60 280 212 110 145   10 285 M12 M12 24 50
100-80-160 500 200 24   32 80 100
100-65-200 180 225 25   320 250 14 370 140
M16
100-65-250 125 200 250 80 160 120 65 360 280
100一65-315 530 225 280 28 400 315 42 110
125-100-200 125 500 200 280 80 160 120 25   360 280 110 145   14 370 M16 M12 32 80
125-100-250 140 530 225 28 65 400 315 42 110 140
125-100-315 250 315
125-100-400 280 355 100 200 150 500 400 M20
150-125-250 140 530 250 355 80 160 120 28 65 400 315 110 145   14 370 M16 M12 42 110 140
150-125-315 280 100 200 150 500 400 M20
150-125-400 315 400
200-150-250 160 530 280 375 100 200 150 28 65 500 400 110 145   14 370 M20 M12 42 110 180
200-150-315 670 315 400 38 38 550 450 140 200 30 500 M16 48

IS/ISR单级单吸离心泵基本参数：

型 号
流量
mз/h
扬程
m
转速
r/min
电机功率
KW
口径mm
吸入
排出
IS50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
IS50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
IS50-32-200
12.5
50
2900
0.5
50
32
6.3
12.5
1450
0.75
50
32
IS50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
IS65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
IS65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
IS65-40-200
25
50
2900
7.5
65
40
12.5
12.5
1450
1.1
65
40
IS65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
IS65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
IS80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
IS80-65-160
50
32
2900
7.5
80
65
25
8
1450
1.5
80
65
IS80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
IS80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
IS80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
IS100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
IS100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
IS100-65-200
100
50
2900
22
100
65
50
12.5
1450
4
100
65
IS100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
IS100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
IS125-100-200
200
50
2900
45
125
100
100
12.5
1450
7.5
125
100
IS125-100-250
200
80
2900
75
125
100
100
20
1450
11
125
100
IS125-100-315
200
125
2900
110
125
100
100
32
1450
15
125
100
IS125-100-400
100
50
1450
30
125
100
IS150-125-250
200
20
1450
18.5
150
125
IS150-125-315
200
32
1450
30
150
125
IS150-125-400
200
50
1450
45
150
125
IS200-150-250
400
20
1450
37
200
150
IS200-150-315
400
32
1450
55
200
150
IS200-150-400
400
50
1450
90
200
150
