铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵安装说明

时间：2013/5/2 来源：浙江扬子江泵业有限公司

【CYZ-A型铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵】工作原理：

CYZ-A型自吸油泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到水泵的效率及自吸性能,应给予更换.

铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵产品概述 1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好， 2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵应用范围

本单位生产的CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的新产品，广泛适用于油库、加油站、油轮、油船、码头、油罐车、机场，分别输送汽油、煤油、柴油、航煤等，如改用耐腐蚀机械密封和不锈钢材质还可用于化工、制药、酿造、电镀。印染、造纸、电力矿山等，输送介质温度-20度~80度。

铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵产品型号与性能参数

型号	流量		扬程（M）	吸程（M）	自吸时间 (min)	转速（R/MIN）	配用功率（kw）	汽蚀余量（NPSH）n	口径（mm)		重量（kg)
型号	(M3/h)	L/S	扬程（M）	吸程（M）	自吸时间 (min)	转速（R/MIN）	配用功率（kw）	汽蚀余量（NPSH）n	进口	出口	重量（kg)
25CYZ-A-20	3.2	0.9	20	6	2	2900	1.1	3	25	25	70
25CYZ-A-32	3.2	1.9	32	6	2	2900	1.5	3	25	25	85
32CYZ-A-50	3.2	0.9	50	6	2	2900	3	3	32	32	110
40CYZ-A-20	6.3	1.8	20	5	2	2900	1.5	3	40	40	95
40CYZ-A-32	6.3	1.8	32	5	2	2900	2.2	3	40	40	100
40CYZ-A-40	10	2.8	40	5	2	2900	4	3.5	40	40	150
40CYZ-A-50	6.3	1.8	50	5	2	2900	4	3.5	40	40	150
50CYZ-A-12	12.5	3.5	12	5	2	2900	1.5	3.5	50	50	90
50CYZ-A-20	15	3.5	20	5	2	2900	2.2	3.5	50	50	100
50CYZ-A-30	12.5	3.5	32	5	2	2900	3	3.5	50	50	150
50CYZ-A-35	12.5	3.5	35	5	2	2900	4	3.5	50	50	150
50CYZ-A-40	12.5	3.5	40	5	2	2900	4	3.5	50	50	150
50CYZ-A-50	12.5	3.5	50	5	2	2900	5.5	3.5	50	50	190
50CYZ-A-60	12.5	3.5	60	5	2	2900	7.5	3.5	50	50	210
50CYZ-A-75	15	4.2	75	5	2	2900	11	3.5	50	50	320
65CYZ-A-15	30	8.3	15	4	2.5	2900	3	3.5	65	65	145
65CYZ-A-32	25	6.9	32	5	2	2900	5.5	3.5	65	65	180
65CYZ-A-50	25	6.9	50	5	2	2900	7.5	3.5	65	65	200
65CYZ-A-70	25	6.9	70	5	2	2900	15	3.5	65	65	320
80CYZ-A-13	35	9.7	13	3.5	3.4	2900	3	4.5	80	80	145
80CYZ-A-17	43	12	17	3.5	3	2900	4	4.5	80	80	160
80CYZ-A-22	40	11.1	22	3.5	2.5	2900	5.5	4.5	80	80	190
80CYZ-A-25	50	13.9	25	4	2.5	2900	7.5	4.5	80	80	190
80CYZ-A-32	50	13.9	32	4	2	2900	7.5	4	80	80	210
80CYZ-A-40	50	13.9	40	4	2	2900	11	4	80	80	290
80CYZ-A-55	60	16.7	55	4.5	2	2900	18.5	4	80	80	320
80CYZ-A-70	60	16.7	70	4.5	2	2900	22	4	80	80	420
100CYZ-A-20	80	22.3	20	3.5	2	2900	7.5	4.5	80	80	220
100CYZ-A-25	100	27.8	25	4	2	2900	11	4.5	100	100	290
100CYZ-A-32	100	27.8	32	4.5	2	2900	15	4.5	100	100	310
100CYZ-A-40	100	27.8	40	4.5	2	2900	18.5	4	100	100	330
100CYZ-A-50	100	27.8	50	4.5	2	2900	22	4	100	100	370
100CYZ-A-65	100	27.8	65	4.5	2	2900	30	4	100	100	470
100CYZ-A-75	80	22.3	75	4.5	2	2900	30	4	100	100	480
150CYZ-A-15	180	50.2	20	4.5	2.5	1450	15	3	150	150	450
150CYZ-A-30	180	50.2	30	4.5	2.5	1450	30	3.5	150	150	580
150CYZ-A-45	160	44.4	45	4.5	2	2900	37	4.5	150	150	600
150CYZ-A-55	160	44.4	55	4.5	2	2900	45	4.5	150	150	750
150CYZ-A-65	160	44.4	65	4.5	2	2900	55	4.5	150	150	820
150CYZ-A-80	160	44.4	80	4.5	2	2900	55	4.5	150	150	850
200CYZ-A-32	400	111.1	32	4.5	2	1450	75	4	200	200	1280
200YZ-A-63	280	77.8	63	4.5	2	1450	90	4	250	200	1450
250CYZ-A-50	400	111.1	50	4.5	2	1450	90	4	250	250	1950
300CYZ-A-50	500	138.9	50	4.5	2	1450	110	4	300	300	1800

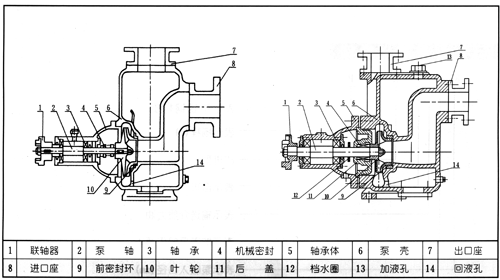

四铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵产品结构图

【CYZ-A型铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵】性能型谱图：

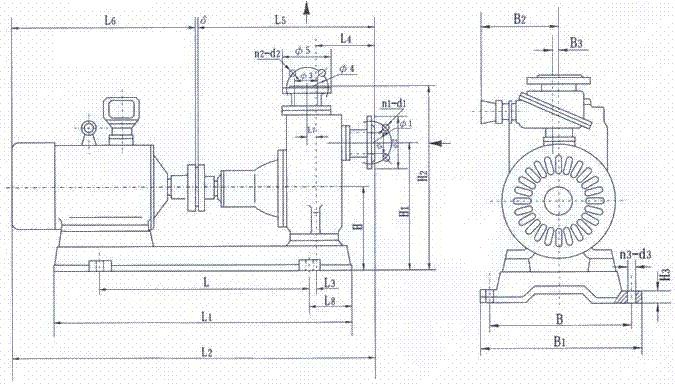

【CYZ-A型铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵】安装尺寸图：

泵型号	电动机		L	L1	L2	L3	L4	L5	L6	L7	L8	δ	H	H1	H2	H3	B	B1	B2	B3	φ	φ1	φ2	φ3	φ4	φ5	n1-d1	n2-d2	n3-d3
泵型号	型号	功率 (KW)	L	L1	L2	L3	L4	L5	L6	L7	L8	δ	H	H1	H2	H3	B	B1	B2	B3	φ	φ1	φ2	φ3	φ4	φ5	n1-d1	n2-d2	n3-d3
25CYZ-A-20	YB801-2	0.75	320	615	791	75	155	450	339	38	155	2	195	300	436	20	280	320	225	4	25	75	100	25	75	100	4-12	4-12	4-14
25CYZ-A-32	YB802-2	1.1	350	580	732	45	125	391	339	重合	115	2	200	320	450	15	300	330	225	重合	25	75	100	25	75	100	4-12	4-12	4-12
40CYZ-A-20	YB802-2	1.1	320	615	791	75	155	450	339	38	150	2	195	300	436	20	280	320	225	重合	40	100	130	32	100	120	4-14	4-14	4-14
40CYZ-A-40	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	40	100	130	40	100	130	4-14	4-14	4-14
40CYZ-A-50	YB100L-2	3	440	680	880	50	148	438	440	重合	120	2	223	433	593	25	320	360	225	4	40	100	130	40	100	130	4-14	4-14	4-14
50CYZ-A-12	YN90S-2	1.5	320	615	777	80	131	406	369	重合	150	2	185	305	436	20	280	320	225	4.5	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-20	YB90L-2	2.2	440	680	833	25	152	436	394	重合	120	3	193	323	475	25	320	360	225	7	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-30	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-35	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-40	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-50	YB132S1-2	5.5	480	870	977	74	142	454	520	重合	195	3	220	380	540	30	360	404	240	5	50	110	140	50	110	140	4-14	4-14	4-18
50CYZ-A-60	YB132S2-2	7.5	510	870	1064	60.5	230	541	520	重合	180	3	270	440	600	25	380	410	240	8	50	125	160	50	125	160	4-18	4-18	4-18
50CYZ-A-75	YB160M1-2	11	600	1000	1212	87.5	230	541	668	重合	200	3	280	450	630	25	415	445	240	8	50	125	160	50	125	160	4-18	4-18	4-18
65CYZ-A-15	YB100L-2	3	440	680	864	36	135	421	440	重合	120	3	203	333	473	25	320	360	225	8	65	130	160	65	130	140	4-18	4-18	4-14
65CYZ-A-32	YB132S1-2	5.5	480	870	989	63	148	466	520	重合	195	3	220	370	530	30	360	404	240	8	65	130	160	65	130	140	4-18	4-18	4-18
80CYZ-A-13	YB100L-2	3	440	680	884	42	145	441	440	重合	120	3	203	343	493	25	320	360	225	9	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-17	YB112M-2	4	500	795	949	25	152	476	470	重合	145	3	220	370	530	30	370	410	225	12	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-22	YB132S1-2	5.5	480	870	999	61	152	476	520	重合	195	3	220	370	530	30	360	404	240	12	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-25	YB132S2-2	7.5	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-32	YB132S2-2	7.5	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-55	YB160L-2	18.5	600	1025	1269	95	200	558	708	重合	200	3	280	450	655	25	415	445	240	10	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-70	YB180M-2	22	730	1170	1404	38	211	656	745	重合	195	3	300	490	705	30	460	510	240	10	80	160	195	80	160	195	4-18	4-18	4-18
100CYZ-A-20	YB160M1-2	11	600	1000	1246	87.5	202	575	668	重合	200	3	260	420	590	30	415	445	240	重合	100	170	210	100	170	210	4-18	4-18	4-18
100CYZ-A-40	YB180M-2	22	730	1170	1537	64	355	789	745	55	195	3	300	510	940	30	460	510	240	102	100	170	210	100	170	210	4-18	4-18	4-18
100CYZ-A-40A	YB180L-4	22	780	1220	1469	84	213	701	765	重合	220	3	360	610	835	25	530	570	240	12	100	170	210	100	170	185	4-18	4-18	4-18
100CYZ-A-65	YB200L1-2	30	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
100CYZ-A-75	YB200L1-2	30	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
150CYZ-A-55	YB225M-2	45	950	1450	1788	30	360	900	885	重合	250	3	390	760	990	30	560	620	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
150CYZ-A-65	YB250M-2	55	950	1500	1853	91	360	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
150CYZ-A-65A	YB250M-4	55	1000	1860	2087	165	470	1150	935	重合	430	2	500	900	1220	40	760	840	290	22	150	240	280	150	240	280	8-23	8-23	4-25
150CYZ-A-80	YB250M-2	55	950	1500	1853	91	362	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
200CYZ-A-32	YB250M-4	55	900	1620	2083	165	470	1127	953	重合	360	3	440	800	1170	30	710	770	290	30	200	280	315	200	280	315	8-18	8-18	4-25
200CYZ-A-63	YB280M-4	90	1000	1860	2242	210	430	1180	1060	重合	430	2	500	900	1220	40	760	840	330	22	200	295	335	200	295	280	8-23	8-23	4-25
200CYZ-A-65	YB315S-4	110	1000	1860	2452	230	430	1180	1270	重合	430	2	535	935	1255	40	760	840	330	22	200	295	335	200	295	280	8-23	8-23	4-25
250CYZ-A-32	YB280S-4	75	1000	1860	2628	195	875	1604	1031	重合	430	3	470	1110	1290	30	760	840	330	35	250	335	370	250	335	370	12-18	12-18	4-25
250CYZ-A-50	YB280M-4	90	1000	1860	2604	240	792	1542	1060	重合	430	2	500	1100	1300	40	760	840	330	25	250	350	390	250	350	390	12-23	12-23	4-25
250CYZ-A-55	YB315S-4	110	1200	2000	2814	210	792	1542	1270	重合	400	2	500	1100	1300	40	900	980	400	25	250	350	390	250	350	390	12-23	12-23	4-25
250CYZ-A-75	YB315M-4	132	1200	2000	3000	195	800	1647	1350	重合	400	3	550	1150	1420	40	900	980	400	24	250	350	390	250	350	390	12-23	12-23	4-25
300CYZ-A-32	YB280M-4	90	1000	1860	2808	195	995	1724	1081	重合	430	3	470	1230	1330	30	760	840	330	35	300	395	435	300	395	435	12-23	12-23	4-25
300CYZ-A-50	YB315S-4	110	1200	2000	2962	170	890	1690	1270	重合	400	2	550	1210	1440	40	900	980	400	30	300	400	440	300	400	440	12-23	12-23	4-25
300CYZ-A-55	YB315M-4	132	1200	2000	3042	170	890	1690	1350	重合	400	2	550	1210	1440	40	900	980	400	30	300	400	400	300	400	440	12-23	12-23	4-25

【CYZ-A型铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵】安装说明：

1、在油泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
4、吸人管路的安装应注意：
A．吸人口的安装高度尽量不超过5米，在条件许可时，吸人口的安装高度应尽可能地低于油库低储油面，并尽量缩短吸人管的长度，少装弯头，这样有利于缩短自吸时间，提高扫舱功能。
B．吸人管路中的阀门、法兰等应严防漏气或渗漏液体，即吸人管路不允许有漏气现象存在。
C．应防止泵体内吸人固体等杂物，为此吸人管路上应设置过滤器。过滤器的有效过流面积应为吸人管截面的2-3倍，过滤器应定期检查。
D．吸人管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、油泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70度。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为移1 2的胶管或塑料管之用，其螺纹尺寸为M1 2×175。
1 0、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。

【CYZ-A型铜叶轮合金对合金机械密封防爆自吸油泵,船用货油泵,舱底泵,压载泵,机器冷却水循环泵】拆装维修：

该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆开保养。当发现故障后随时给予排除即可。
1．维护该泵时应注意几个主要部位。
A．滚动轴承：当油泵长期运行后，轴承磨损到一定程度时，须进行更换。
B．前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
C．机械密封：机械密封在不漏油的情况下，一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“o”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更换“O”形密封圈进行重新装配。
2．油泵拆装顺序：
A．拆下电动机或脱出联轴器。
B．拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
C．拆下叶轮螺母，拉出叶轮，检查叶轮和后密封环的径向间隙。
D．松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“o”形密封圈(或缓
冲垫)的密封情况。
E．旋出联轴器的紧定螺母，拉出联轴器。
F．拆下轴承端盖，拆出泵轴和轴承。
G．安装时以相反顺序进行装配即可。
