WL系列干式便拆立式排污泵结构图

时间：2013/5/9 来源：浙江扬子江泵业有限公司

WL系列立式排污泵是本厂在引进国外先进技术的基础上研制而成的，该产品具有三个突出的特点；
　　⑴高效节能：⑵功率曲线平坦，可以在全扬程范围内运行而无过载之忧；⑶采用单（双）大流道叶轮、或双叶片、叁叶片叶轮，无堵塞，防缠绕性能良好，能顺利地输送含大固体颗粒，食品塑料袋等长纤维或其它悬浮物的液体，能轴送大固体颗粒直径80～250mm，纤维长度300～1500mm 。

·产品特点

　　该产品适用于输送城市生活污水、工矿企业污水、泥浆、粪便、灰渣及纸浆等浆料，还适用于作循环水泵、给排水用泵及其它用途。
　　适用性强：采用单、双流道或双叶轮、叁叶片叶轮、无堵塞、无缠绕、适用于输送城市生活污水、工矿企业污水等。
　　高效节能：独特的叶轮设计。
　　安装方便：采用电机直接传动或通过加长轴传动。
　　操作方便：改善操作环境，维护保养费用低。
　　可靠性高：采用新型的轴封材料。

·型号说明

① 　250: 排出口径(mm)
　　 WL: 立式排污泵
　　 I: 电机直联式
　　(II): 加长轴联接式
　　1000: 流量（立方米/H）
　　22: 扬程（M）
　　110 电机功率（kw)

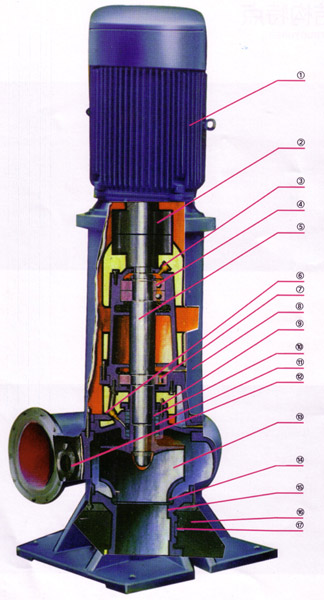

      1.标准立式电机：直接与水泵相联传递动力。
      2.弹性联轴器。
      3.上部轴承的黄油杯：每星期向轴承内加一次润滑脂。
      4.轴承。
      5.水泵主轴。
      6.填料加油杯：经常注入油脂。
      7.轴承。
      8.加油杯：下轴承的黄油杯。
      9.填料压盖：当填料处出水过大，将压盖通过前后的两根螺栓压紧，以调到适当的漏水状态为止。
      10.填料：用聚四氟乙烯填料。浸湿石棉
      11.填料杯。
      12.出口检查孔：用于停泵后打开检查出水管用。
      13.叶轮：独特设计，具有很大的通道。能够通过大的物料及纤维垃圾，减少堵塞缠绕故障。
      14.密封环：泵叶轮与壳体之间装有可更换的密封环，以保持泵以佳效率运行。
      15.进水锥管：下端与进水管道直接相联，并用橡胶板隔垫，保证良好的气密性，不允许漏气。
      16.
      17.检查孔：用于停泵后检查进水管用，拆装后应密封好，不允许漏气。

·结构中心

　　WL系列立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮或双叶片、叁叶片叶轮，泵体和进水管上都设有手孔，以供排出杂物。液体沿轴向吸入，水平方向排出。电机与泵的联接有两种方式，一是电机装在与泵体连为一体的支架上，二是电机单独设基础通过加长轴与泵轴联接。
　　从电机上方看，泵顺时针方向旋转。
　　从出口法兰上备有安装压力表的管螺孔，用户可在此安装压力表，以测定泵运行时的出水压力。
　　上轴承盖和轴承架上装有旋盖式油杯，以便补充轴承体内的润滑脂。
　　填料密封采用耐磨的聚四氟乙烯填料，结构设计独特，磨损后可以调节，使用寿命较长。
