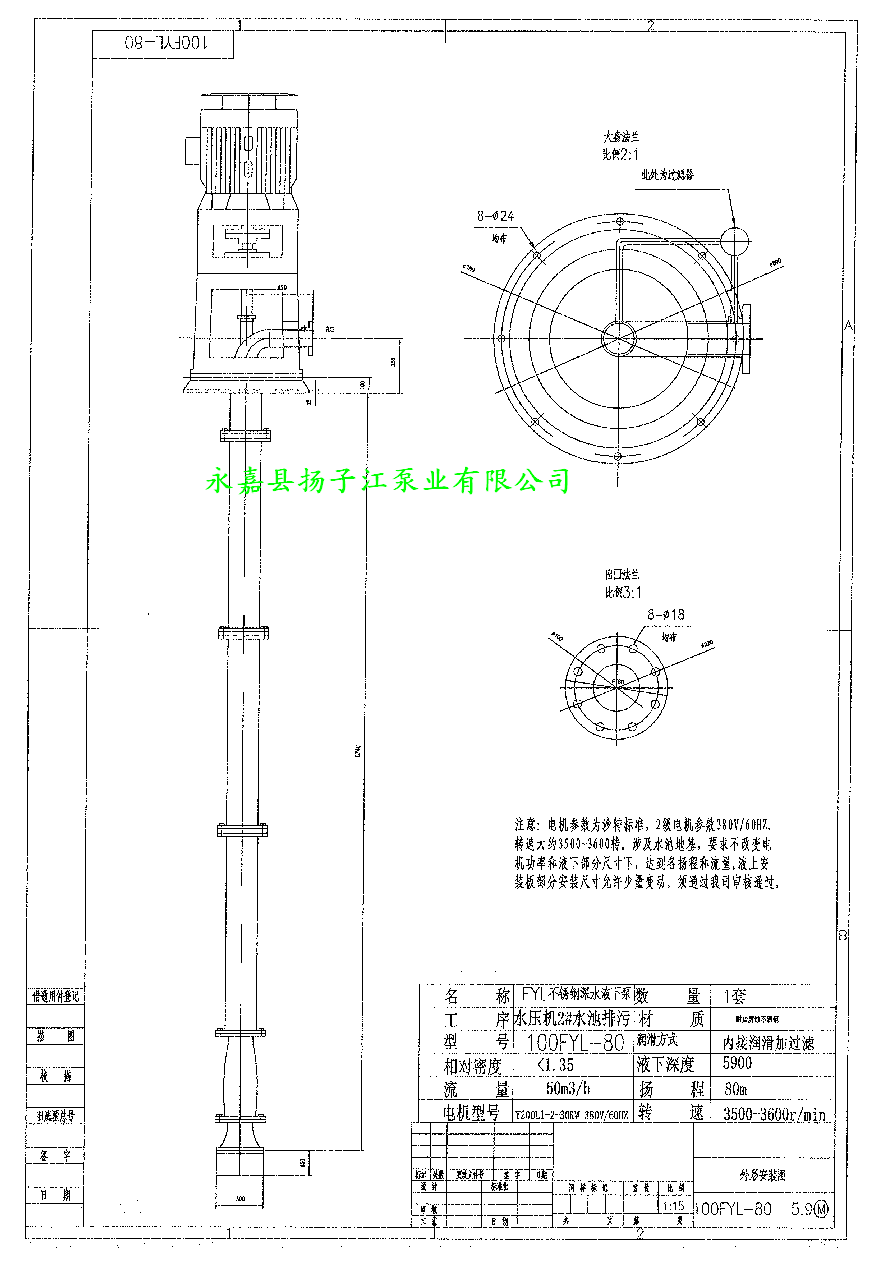

380V/60HZ扬程80米316L材质液下泵液下长度5.9米结构图
时间：2013-5-17 来源：浙江扬子江泵业有限公司
380V/60HZ扬程80米316L材质液下泵液下长度5.9米结构图：
FYL系列立式长轴泵，采用浸没式叶轮，立式安装。它具有结构紧凑、工作平稳、操作简单、维护方便、占地面积小；通用化、标准化程度高的优点。是我厂吸收了世界发达国家立式长轴泵设计和制造的先进经验、为适应我国市场需求研制和发展的先进成熟的系列产品。
该产品具有工业给排水；城市饮用水、生活消防及江、河、湖、海取水等多种用途，适合冶金、矿山、化工、造纸、水电站、火电站等工农业场所。
例 350FYL2—60A/2Ⅲ
吐出口径为350mm立式长轴泵，二级叶轮，总扬程60米，一次切割，中间管数2、Ⅲ类材质。
【产品用途】：工业用各种给排水；生活饮水的取水、送水；城市、工厂用水、污水排水；农业用取水、排水。
【适用范围】：流量30—4000米3/小时 扬程13—125米
【适用介质】：清水、污水（含较小颗粒）、具腐蚀性工业废水、海水或相似液体。介质温度55℃以下。
【结构简介】：本系列泵为立式结构，设计合理、结构紧凑、开启方便、便于维修。叶轮浸没在介质中，采用导流器集流。泵轴和内外管分为多节，中间采用联轴螺母或联轴结联接。伸入长度或根据用户要求合理选择。导轴承采用护管结构、清水润滑。
【选用说明】：
★ 泵的性能参见泵的性能参数表。表中所列参数为泵不带中间管常温清水的实验数据。扬程选择应将中间管损失考虑在内。
★ 泵的长度由中间管数调节。定货时应注明中间管数（管数为1时可省略）。
★ 材料选择依照介质条件，按附表1选取，并在定货时注明（材料为Ⅱ类可略）。
★ 对泵有特殊要求时，请直接与我厂技术部门联系。
性能参数：
| 泵额定转速n=2900r/min |
泵额定转速n=1450r/min | |||||
| 流量Q (m3/h) |
扬程H (m) |
电机功率 (KW) |
流量Q (m3/h) |
扬程 （m） |
电机功率 （KW） | |
| 25FY（HY）-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
| 25FY（HY）-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
| 25FY（HY）-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
| 25FY（HY）-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
| 40FY（HY）-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
| 40FY（HY）-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
| 40FY（HY）-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
| 40FY（HY）-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
| 40FY（HY）-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
| 50FY（HY）-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
| 50FY（HY）-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
| 50FY（HY）-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
| 50FY（HY）-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
| 65FY（HY）-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
| 65FY（HY）-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
| 65FY（HY）-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
| 65FY（HY）-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
| 65FY（HY）-125 | 25 | 125 | 30 | 12.5 | 32 | 5.5 |
| 80FY（HY）-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
| 80FY（HY）-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
| 80FY（HY）-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
| 80FY（HY）-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
| 80FY（HY）-80 | 50 | 80 | 30 | 25 | 20 | 4 |
| 80FY（HY）-125 | 50 | 125 | 45 | 25 | 32 | 7.5 |
| 100FY（HY）-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
| 100FY（HY）-37 | 100 | 37 | 15 | 50 | 9 | 3 |
| 100FY（HY）-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
| 100FY（HY）-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
| 100FY（HY）-125 | 100 | 125 | 75 | 50 | 32 | 11 |
| 125FY（HY）-50 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| 125FY（HY）-80 | 200 | 80 | 75 | 100 | 20 | 15 |
| 125FY（HY）-125 | 200 | 125 | 132 | 100 | 32 | 18.5 |
| 150FY（HY）-20 | 200 | 20 | 30 | |||
| 150FY（HY）-32 | 200 | 32 | 45 | |||
| 150FY（HY）-50 | 200 | 50 | 55 | |||
| 200FY（HY）-20 | 400 | 20 | 45 | |||
| 200FY（HY）-32 | 400 | 32 | 75 | |||
| 200FY（HY）-50 | 400 | 50 | 90 | |||
