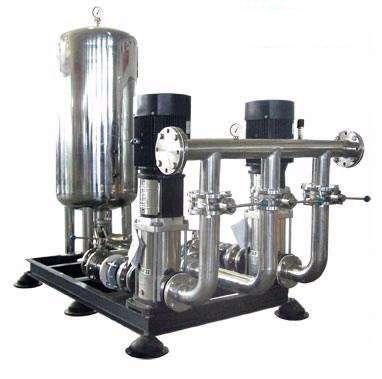

无塔供水设备，是新研制开发的产品，它是采用先进的微处理器控制技术、变频调速控制技术和稳流防负压技术构成的全自动叠压式稳流供水系统，广泛适用于高层建筑的无污染二次供水。高层建筑传统的二次供水方式，通常是采用低位水池、高位水箱和气压罐供水，由于水池和水箱易于受到“水二次污染”，长期饮用就会影响人民的身体健康，因而改善高层住宅供水质量，提升高层住宅健康标准，从根本上杜绝“水二次污染”的有效的途径是取消低位水池和高位水箱。采用无污染的叠压式稳流给水设备，将自来水直接引入住户，即欧美国家流行的“净水入户工程”，让高层住宅居民直接喝上清洁干净的自来水。XNH无塔供水设备是一种能直接与自来水管网连接，对自来水管网不会产生任何负作用的成套二次给水设备。它可以取代低位水池和高位水箱，能充分利用自来水管网的压力直接供水，避免了“水二次污染”，保证水质符合国家饮用水标准，同时节省建设投资、节电、节水、降低运行管理费用。
无塔供水设备直接连接在自来水管网上，首先要保证供水管网的安全，尽量减少干扰周围用户。供水设备是直接为居民供水，投入运行以后，常年工作，在运行期间内基本没有维修周期，所以对可靠性要求很高。变频无负压供水设备基本上都是无人职守，要求控制系统性能好，不但能自动正常运行时，在出现可恢复故障状态时应能及时保护并在故障消除后自动恢复运行，在系统出现不可恢复故障时应能及时报警，并尽量减少停机保证设备的连续供水性。
无塔供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。

新一代无塔供水设备新四大技术升级说明:
一：无塔供水设备独家消除负压技术双重保险； 在原来的的消除负压技术基础上，由一台负压抑制器工作，控制负压产生，在此基础上又增加了一个消除负压的紧急进气单向通道；两种消除负压功能，当抑制器不能完全消除负压或者故障时，另外一个消除负压紧急进气通道马上打开，100%完全消除负压的产生。
二：无塔供水设备独家无水检测双重保护； 当市政管网停水时，稳流罐内的水位下降，液位传感器检测到无水信号时，马上给信号给变频器，让水泵停止工作，保护水泵，以防电机烧毁，来水时水泵自动恢复供水。第二种保护：当液位传感器故障时，由无负压稳流罐下面的电接点压力表工作；当压力表检测到水泵进口压力下降设定压力时；压力信号反馈给变频器，让水泵马上降频工作，直至停机以防电机烧毁，保护水泵，来水时水泵自动恢复供水。
三：无塔供水设备独家水泵出口弯头流道无疤痕技术： 新无塔供水设备水泵出口流道采用独家特殊的加长大月弯头，取消了常规90度弯头再焊接管道方式，水泵出水口流道更加通畅，减少了扬程损耗，提高了水泵工作性能，不但美观又非常实用。
四：无塔供水设备独家特制液位传感器换代产品： 目前国内的无塔供水设生产厂家，无塔供水设备无负压罐上的液位传感器都是采用不锈钢304或316材料做成的产品，多年来事实证明，很多用户都发现安装在不锈钢稳流罐上液位传感器，在有时会停水的地方用不了多久就有故障了，原因是不锈钢和不锈钢之间在液体中相互产生化学反应，（如材质：303~304~316等），直接引影响到设备的安全，和用户的生活用水，祥帮技术人员通过多次的现场检验和技术攻关，终选取卫生级的四佛材料，特制而成的液位传感器，解决了所有难题，产品性能非常可靠，经济实用，而且安装、调试都很方便。
二、无塔供水设备应用范围
1、对已建高层住宅小区、公寓、办公大楼、写字楼、宾馆饭店、医院等高层建筑二次供水系统更新、改造和扩建的应用场合。
2、在建、待建高层住宅小区、公寓、办公大楼、写字楼、宾馆饭店、医院等高层建筑，更新二次供水系统设计的应用场合。
3、对于高层建筑需要分质供水（即生活、消防、冲厕分开供水）的应用场合。
4、对于高层建筑取消低位水池和高位水箱供水的应用场合。
5、原有二次给水系统供水质量不能达标的场合。
三、无塔供水设备特点：
1、高效节能 无塔供水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
2、供水管网压力稳定 无塔供水设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压力调节精度为设定值的±5% .
3、占地小、投资少，安装工期短。 无塔供水设备相比节约占地3~16倍，比建水塔节约节约投资15%~60%。无负压变频给水设备 体积小，组装、安装调试方便，运输及安装工期短。
4、保护功能全，运行安全可靠，操作方便 无塔供水设备主机采用进口变频调速器，自身具有欠压、过压、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。无负压变频给水设备 配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然。便于非专业人员很快熟练掌握。
5、供水功能全，保险系数高 无塔供水设备局部出现故障时，能启用应急功能继续供水。无负压变频给水设备 可与市政供水网自动并网运行，并具有双恒压功能，即能满足生活生产用水的正常压力和流量，能在出现火情时自动转换为高压大流量供水，可一机多用。
无塔供水设备造型说明：
无塔供水设备的造型是根据用户自来水管线，压力与流量，用户实际用水量，用户实际用水量，建筑物的高度等数据来确定的，无负压变频给水设备表用的调节器容积是按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下： V容积=（Q出-Q进）△t Q进=一天高用水高峰期自来水进水量 Q出=一天高用水高峰期用户用水量 t=大用水高峰期持续时间 无塔供水设备用途： 无塔供水设备0.15~2.0MP，供水高度10－200米，单套设备每小时供水量10~50000m3/h，可用于大、中、小型自来水的配套改造；可用于企事业单位、住宅区、农村的生产、生活、办公用水。
四、无塔供水设备工作原理：
无塔供水设备投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成供水罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组，供水罐可以储存并释放能量，避免了水泵频繁启动。
五、无塔供水设备具有以下优点：
一、控制系统性能优越、功能齐全、可靠性高：
变频控制系统的主要电器元器件配件都是进口品牌产品，我们产品的基本配置是： 1、可编程控制器(PLC)采用德国西门子产品。 2、接触器、热保护是德国西门子或者是法国施耐德产品，接触器的容量比配用电机容量提高两个档次，例如7.5KW电机额定电流 15A，我们配用32A的接触器，保证控制系统长期稳定运行。 3、变频器选用日本三垦品牌产品或者是瑞士ABB品牌变频器。 4、中间继电器选用法国施耐德产品。 5、其余辅助元器件均是国内知名品牌产品-空气开关为正泰集团产品、面板元件为上海二工集团产品。

二、供水视窗系统 采用新的供水视窗软件，人机界面触摸式操作方式，将现场的各泵工作状态、实时压力、变频频率、多种故障显示、修改运行参数、系统参数全部在视窗相应的画面（页数）显示出来。文字、数字及图形有机的配合，即丰富了系统的内容，又增加了系统的完整性、以利于操作人员更简便、直观、正确的掌握系统运行状态，大大提高了系统的可靠性。视窗系统上留有多种接口，以备必要时的升级及相应的通信功能。
三、语音报警系统 设备可增设远程语音报警功能，当设备控制系统出现故障时，系统触发报警拨号系统拨打预先设置好的固定电话或者手机号码，语音通知管理人员设备有故障需要及时检修，以免影响正常用户用水。此控制功能需要占用一条电话线以便拨号。
四、远程控制系统 设备可具备远程监控接口，利用GPRS/MODEM实现设备的有线或无线远程控制，异地实时控制各泵工作状态、实时压力、变频频率等系统参数，并对故障进行报警记忆处理。
六、无塔供水设备注意事项
一、无塔供水设备调试前应具备的条件： 1、控制柜应安装在清洁、干燥、无滴水、无腐蚀性、无导电性粉尘的场合。 2、电源进线三相五线制，电压要求：380V±10％，进入电控柜的方式一般应采用下进线制，零线、地线分别压在零线绝缘端子、接地铜排上．要求接线牢固可靠。 3、穿线管应在预制地面时，按厂家或设计单位的穿线图预埋，钢管必须按图纸要求高出预制地面并套丝及穿钢带线。 4、供水管道内的杂质杂物必须冲洗干净才能与设备对接，设备充满水后方准调试，水泵不能空载调试，否则会造成水泵损坏。 5、使用临时电源调试时．现场要砸接地极．接好地线，更换正式电源后确保水泵旋转方向正确。
二、运行中注意的问题： 1、设备运行时．严禁随意扭动各种转换开关。 2、如遇水泵不启动．应检查电源是否接通或来水水压是否正常。 3、设备启动后出水压力不足，应检查进出口闸阀是否打开或管道有无严重渗漏现象。 4、当设备运行出现故障时请及时与我公司联系，用户不可自行处理解决。
三、保养及检修 1、电气部分 (1) 经常监视电源电压，工作电压为380V±1 0％．50Hz±2Hz。如果电源电压超过了正 常的波动范围，容易使电气元件发生老化而降低设备的使用寿命。当电源电压不正常时，应停止设备运行并切断电源，待电源恢复正常后再重新启动。 (2) 设备检修须由专业人员操作，在切断主电源5分钟以后方可进行维修操作。 (3) 要定期清理电控柜中的灰尘，保持电控柜的清洁。定期检查电控柜中的接线螺丝． 确保接线可靠。 2、机械部分 (1) 经常检查管道，做好防腐工作。发现渗漏部位，及时予以更换。 (2) 手动操作的各种阀门，经常性闭合开启，防止因长期不动造成阀板锈死或橡胶阀座变形。 (3) 水泵如发现过热、振动或噪音过大等情况，应按照水泵说明书的要求及时进行处理。 3、其他 (1) 泵房内应保持干燥、清洁、卫生、通风，以延长设备的使用寿命。 (2) 冬季泵房低于0℃请做防冻措施。
