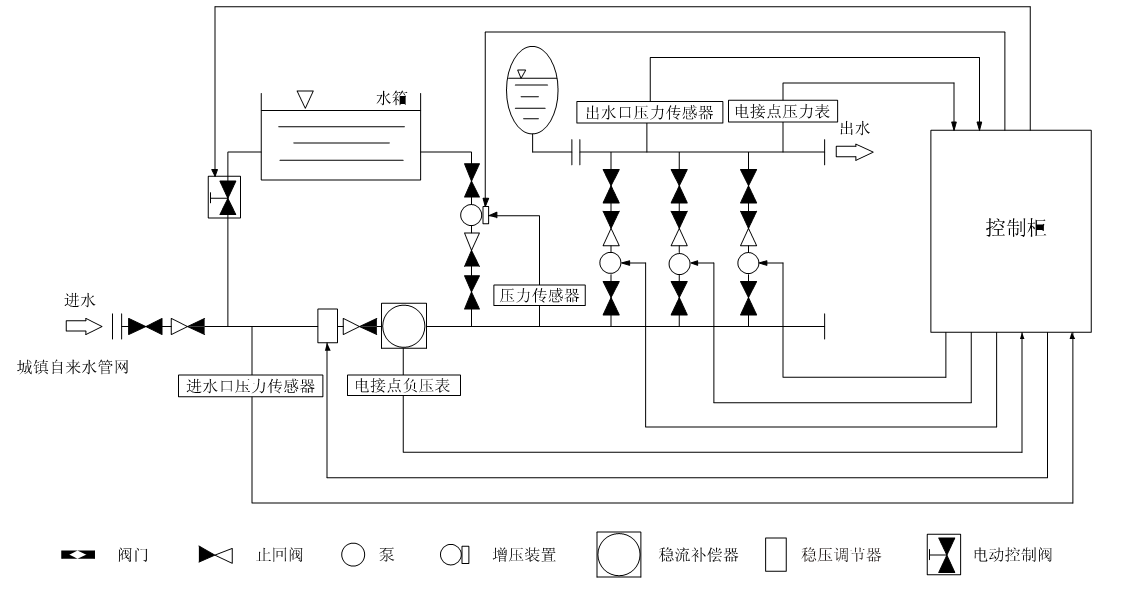

箱式管网叠压变频供水设备工作原理示意图
时间：2013-7-16 来源：浙江扬子江泵业有限公司
箱式管网叠压变频供水上设备主要是由密封结构水箱、增压设备、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器。当水量小，自来水服务压力高时，设备直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开水工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。
u适用范围
居民生活用水：如高层建筑、居民小区、别墅等
公 共 场 所：如医院、学校、体育馆、高尔夫球场、机场
商 用 大 厦：如宾馆、写字楼、百货商场、大型桑拿浴等
灌 溉：如公园、游乐场、果园、农场等
制 造 业：如生产制造、洗涤装置、食品工业、工厂等
其 他：水池及其他形式供水的改造等
u功能特点
保持恒压压力
一设备通过压力传感器实时检测出口压力，将检测和设定值进行比较运算，确定水泵的投入台数和变频器的输出频率（反映为电机及水泵的转速），以实现恒压的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到合适的位置，并启动增压装置通过多点取水，进行加压，直至进水口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。
高度自动化
-系统能实现全自动控制，具有手动/自动切换、主备泵定时轮换、压力调整、恒压、高低压保护、缺相保护、过载保护、过热保护、缺水保护、自动休眠、瞬间跳闸保护等功能。
叠压运行，节省费用
-系统保证管道恒压是根据用水量的变化调整投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小水用量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。
-充分利用市政管网水源本身具有的压力，差多水补多少，只需在市政压力基础上补压即可，大限度地发挥了变频器变频调速的节能效果。节能效果十分显著。
卫生
-过流部件均采用不锈钢等食品级材料制造，符合国标涉水卫生规范。
-箱式管网叠压设备能通过用水，每天自动切换至水箱供水，使得水箱内贮水每天更新，确保用水卫生。整套供水设备洁净卫生，以连续密闭的增压供水方式，安全保证了市政水源的国家水质卫生标准。从根本上避免了各种水源污染问题。
反冲洗功能
-系统具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。

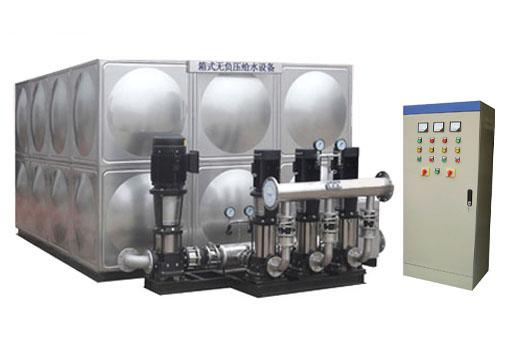

u箱式管网叠压变频供水上设备示意图
