ABB变频全自动压力传感恒压供水设备原理
时间：2013-7-29 来源：浙江扬子江泵业有限公司

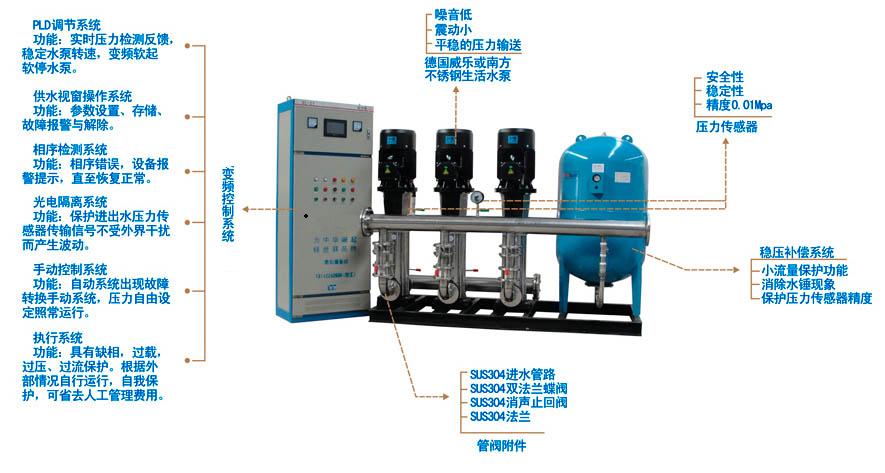

恒压供水系统硬件构成

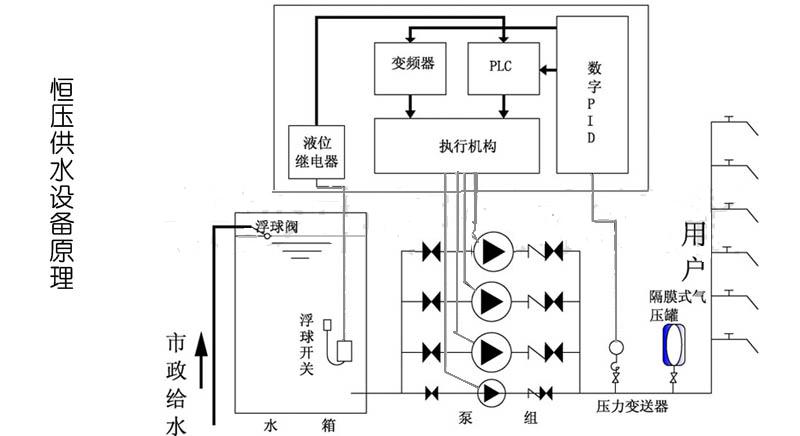

系统采用压力传感器、PLC和瑞士ABB变频器作为中心控制装置，实现所需功能。来源:输配电设备网安装在管网干线上的压力传感器，用于检测管网的水压，将压力转化为4～20 mA的电流或者是0~10V的电压信号，提供给瑞士ABB变频器。 瑞士ABB变频器是水泵电机的控制设备，能按照水压恒定需要将0～50 Hz的频率信号供给水泵电机，调整其转速，瑞士ABB变频器功能强大，即预先编置好的参数集，将使用过程中所需设定的参数数量减小到小，参数的缺省值依应用宏的选择而不同。系统采用PID控制的应用宏，进行闭环控制。瑞士ABB变频器根据恒压时对应的电压设定值与从压力传感器获得的反馈电流信号，利用PID控制宏自动调节，改变频率输出值来调节所控制的水泵电机转速，以保证管网压力恒定要求。
系统的其它优点
恒压供水系统同其它供水方式相比较，除了具有显著的节能效果外，还有以下显而易见的优势：
1、恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，比靠调节阀门的控制水泵出口压力的方式，具有降低管道阻力大大减少截流损失的效能。
2、由于变量泵工作在变频工况，在其出口流量小于额定流量，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。
3、水泵电动机采用软启动方式，按设定的加速时间加速，避免电动机启动时的电流冲击，对电网电压造成波动的影响，同时也避免了电动机突然加速造成泵系统的喘振。彻底消除水锤现象。
4、实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力。
恒压供水系统使用的领域
1、自来水供水、生活小区及消防供水系统，亦可用于热水供应、恒压喷淋等系统。
2、工业企业生活、生产供水系统及工厂其它需恒压控制领域（如空压机系统的恒压供气、恒压供风）。各种场合的恒压、变压控制，冷却水和循环供水系统。
3、污水泵站、污水处理及污水提升系统。
4、农业排灌、园林喷淋、水景和音乐喷泉系统。
5、宾馆、大型公共建筑供水及消防系统。

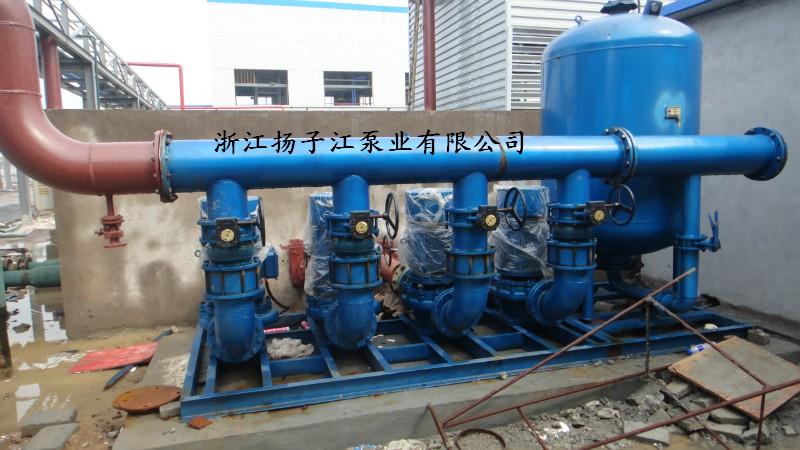

扬子江客户案例：
