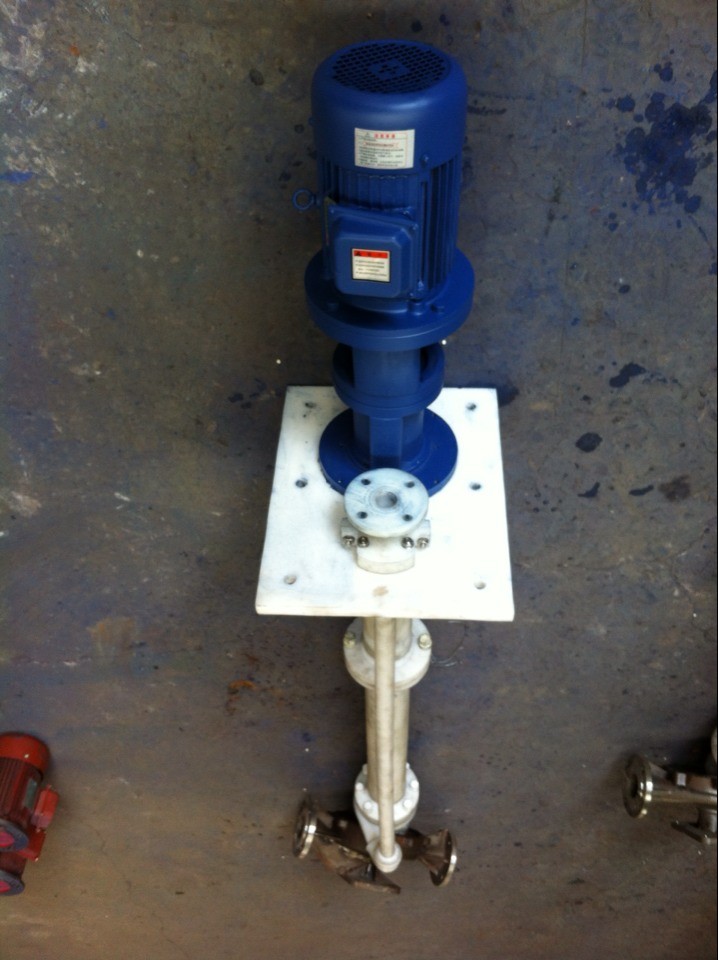

耐腐蚀耐磨损的工程塑料立式液下泵外形尺寸和安装尺寸
时间：2014-2-17 来源：浙江扬子江泵业有限公司
耐腐蚀耐磨损的工程塑料立式液下泵。整机能适应长时间工作。经济实惠好用。配用与各种环保处理设备，能适应各种酸碱环境。可按国外各个规适用于企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。
养殖场污水排放及农村农田灌溉。勘探矿山及水处理设备配套格型号的塑料液下泵。立式泵定制。通配互换。工程塑料化工立式液下泵，整体压制，材质为超高分子工程塑料。结构小巧紧凑。可空转反转，不会烧叶轮和轴套。
结构说明
1.该系列悬臂液下泵的结构形式为立式、单级、单吸离心泵。
2.采用高刚性悬臂主轴、无辅助支承结构。

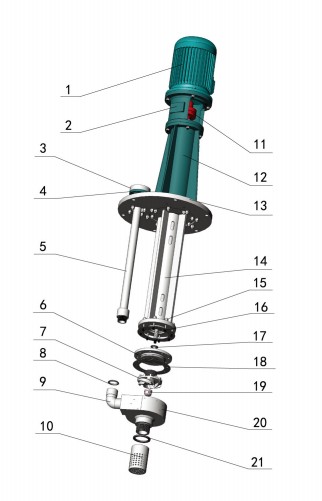

3.悬臂液下泵的主要零部件有（见图一）
1） 电动机 2）电机座 3）出口法兰 4）上下支承 5）出液管 6）泵盖 7）叶轮
8）出液管垫床 9）弯头 10）滤罩 11）联轴器 12）轴承座 13）底板 14）接管
15）泵体螺栓 16）包塑主轴 17）叶轮垫床 18）泵盖垫床 19）叶轮端部组合件 20）泵体 21）滤罩垫床
4.叶轮、泵体等主要过流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增强聚丙烯（FRPP）等制作。
5.旋转方向：按标牌的箭头指示方向旋转。

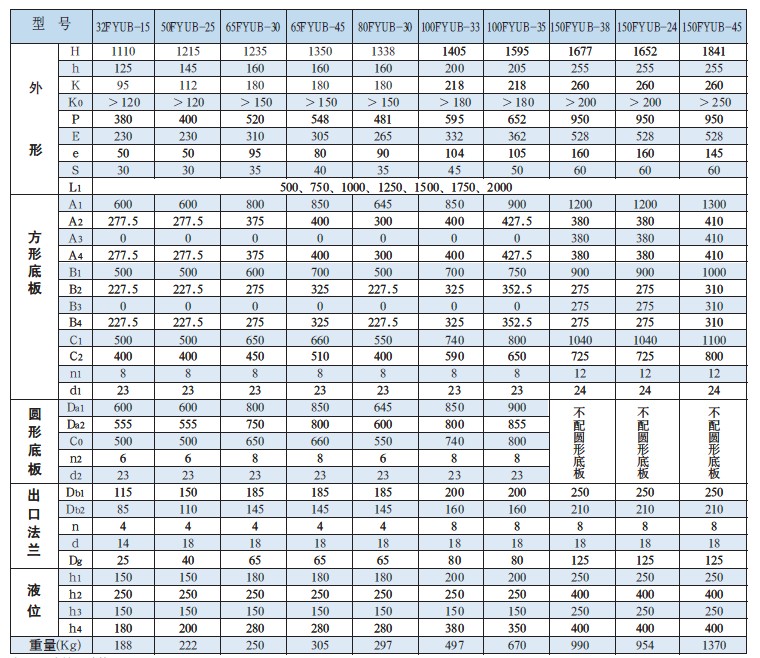

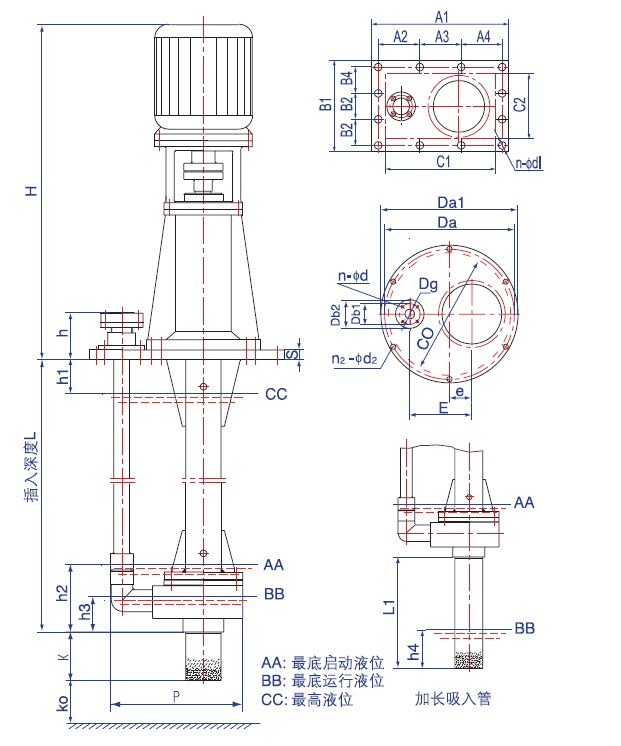

外形尺寸和安装尺寸：
| 注： | 1. 法兰尺寸按GB/T9119-2000，1.0MPa。 |
| 2.若用户所需安装尺寸与表中不同，订货时请加以说明。 | |
|
3.表中重量为1m时配标准电机的整机重量。 感谢您访问我们扬子江泵业的网站www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。 |
