QYF不锈钢304,316,316L潜水泵性能参数

时间：2014-3-12 来源：浙江扬子江泵业有限公司

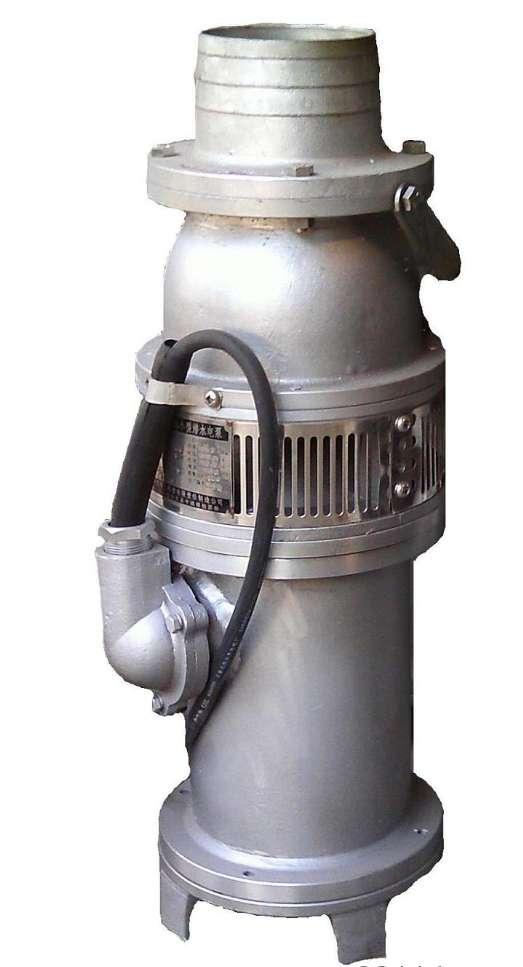

QYF型全不锈钢潜水泵（充油式潜水泵）采用国家技术人员设计的机体，过流部件及外部零件材质均采用不锈钢（304、316、304L、316L）制成。该产品是根据水景工程特点及含微腐蚀性环境中使用要求开发，除保留QY型产品的传统结构优点外，部件全采用不锈钢结构，电机采用充油式结构利于电机、密封的冷却及润滑。泵出水口采用法兰结构，安装维护十分方便，电机F级绝缘，能满足音乐喷泉对电机频繁启动的要求，产品符合JB/T8092-1996标准规定。

一、QYF不锈钢潜水泵产品概述
QYF不锈钢潜水泵整体采用不锈钢材质（304、316、316L）精密铸造而成，泵出水口采用法兰构造，电机为F级绝缘，适合于电机频繁启动要求的工况应用场合，叶轮具有放松动装置，不产生反转；机械密封采用耐腐蚀氟胶合金材质；转子轴采用不锈钢。
QYF不锈钢潜水泵具有高效节能、耐腐蚀、耐酸碱、结构紧凑、外形美观、使用方便、长时间无故障安全可靠运行等特点。
二、QYF不锈钢潜水泵的用途：
景观喷泉
工业给排水
市政建筑工程给排水
农业、园林灌溉
三、QYF不锈钢潜水泵应用条件
   1、水泵应在额定扬程范围内并完全潜入水中使用。潜入水中深度不宜超过3米，深不超过5米。同时水泵不可陷入泥中，保证离水底应在0.5米以上距离
   2、电源要求：频率为50HZ，额定电压380V(允许偏差正负5%）的三相交流电。
   3、介质要求：含砂量或不溶于水的固体颗粒的体积比不超过0.1%，粒度不大于0.2mm
   4、输送介质温度：-15摄氏度~+40摄氏度
   5、介质酸碱度范围：普通型泵PH4~!0
   6、高使用海拔：不超过1000m
四、型号规格

序号	型号	管径 mm	流量 M3/h	扬程 m	功率 kW	转速 rpm	电压 V	电流 A
1	QYF15-26-2.2	50	15	26	2.2	2860	380	5.7
2	QYF25-17-2.2	65	25	17	2.2	2860	380	5.7
3	QYF40-12-2.2	80	40	12	2.2	2860	380	5.7
4	QYF65-7-2.2	100	65	7	2.2	2860	380	5.7
5	QYF100-4.5-2.2	125	100	4.5	2.2	2860	380	5.7
6	QYF12.5-40-3	50	12.5	40	3	2860	380	7.54
7	QYF15-36-3	50	15	36	3	2860	380	7.54
8	QYF25-26-3	65	25	26	3	2860	380	7.54
9	QYF40-16-3	80	40	16	3	2860	380	7.54
10	QYF65-10-3	100	65	10	3	2860	380	7.54
11	QYF100-6-3	125	100	6	3	2860	380	7.54
12	QYF160-4-3	150	160	4	3	2860	380	7.54
13	QYF25-32-4	65	25	32	4	2860	380	8.9
14	QYF40-21-4	80	40	21	4	2860	380	8.9
15	QYF65-14-4	100	65	14	4	2860	380	8.9
16	QYF80-12-4	100	80	12	4	2860	380	8.9
17	QYF100-9-4	125	100	9	4	2860	380	8.9
18	QYF200-4-4	150	200	4	4	2860	380	8.9
19	QYF260-3.5-4	200	260	3.5	4	2860	380	8.9
20	QYF20-5-5.5	65	20	5	5.5	2860	380	12
21	QYF25-40-5.5	65	25	40	5.5	2860	380	12
22	QYF30-36-5.5	65	30	36	5.5	2860	380	12
23	QYF40-28-5.5	80	40	28	5.5	2860	380	12
24	QYF65-21-5.5	100	65	21	5.5	2860	380	12
25	QYF100-12-5.5	125	100	12	5.5	2860	380	12
26	QYF120-10-5.5	125	120	10	5.5	2860	380	12
27	QYF200-8-5.5	150	200	8	5.5	2860	380	12
28	QYF260-5-5.5	200	260	5	5.5	2860	380	12
29	QYF25-56-7.5	65	25	56	7.5	2860	380	16.8
30	QYF40-40—7.5	80	40	40	7.5	2860	380	16.8
31	QYF65-26-7.5	100	65	26	7.5	2860	380	16.8
32	QYF80-18-7.5	100	80	18	7.5	2860	380	16.8
33	QYF100-17-7.5	125	100	17	7.5	2860	380	16.8
34	QYF120-13-7.5	125	120	13	7.5	2860	380	16.8
35	QYF200-10-7.5	150	200	10	7.5	2860	380	16.8
36	QYF260-7-7.5	200	260	7	7.5	2860	380	16.8
