200MM口径立式泥浆泵结构图及性能参数
时间：2014/5/6 来源：浙江扬子江泵业有限公司
立式泥浆泵
材质：耐磨铸铁
特点：耐磨性能好，比普通泥浆泵耐磨3-4倍，不需要灌饮水
用途：抽泥,抽沙
别名：立式抽泥泵，立式抽沙泵，立式吸沙泵，立式泥砂泵，立式吸泥泵
产品概述：
NL系列立式泥浆泵是我公司在国内同类型产品的基础上改进研制的，改进后的NL泵效率高、过流条件好、耐磨蚀、使用寿命长，广泛应用于湖泊河流清淤及泥沙吹填作业，江、河、湖、海、水库抽泥沙。
该泵可与高压清水泵组成水力挖填机组进行清淤和吹填作业，也可多台立式泵与卧式船陆用泥浆泵串联组合成泵作业群。
水利挖沙、挖土、冲填机组进行水利机械化施工，是模拟自然界水流冲刷得原理，借水力的作用来进行挖沙、挖土工作，水经高压泵产生压力，通过水枪的喷射，射出高压高速水柱，水柱冲击土沙，使土沙湿化、崩解、拌合成泥浆和泥块的混合物，再由立式泥浆泵提升，通过管道输送到沙场。
水利挖填机组，设备简单，使用方便。可同时完成挖、装、输、填等工序，因而功效高、成本低，且具有工程质量好，施工不受天气影响等优点。现广泛用于沿海滩涂养殖厂的开挖；湖泊河道的提沙、疏浚、筑堤；低洼地改造；江、河、湖、海、水库抽泥沙；农田基本建设以及地下工程等。
结构特点：
1.泵由泵体、叶轮、护板、电机架及轴承总成等部件组成。
2.泵的轴封采用橡胶骨架油封密封。
3.泵的旋转方向：从叶轮进口方向看为逆时针旋转。
4.采用副叶轮降低叶轮背压，延长密封件寿命。
5.过流部件采用白口耐磨铸铁，抗磨蚀。

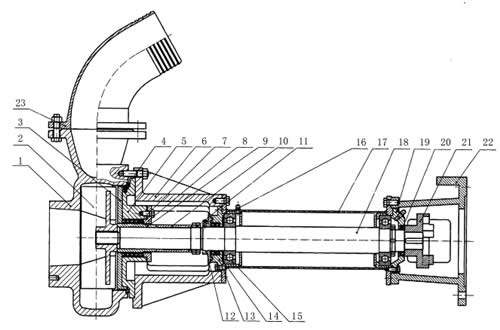

结构图：
1、泵体 2、叶轮 3、泵盖护板4、泵体胶垫 5、泵盖 6、泵座7、油封 8、油封压盖 9、轴套 10、定位套 11、调整螺母 12、封尘端盖 13、泵联器 14、油封 15、轴承（6313） 16、注油杯 17、中段 18、轴 19、上轴承压盖 20、油封 21、泵联器 22、电机支架 23、出水弯管
|
产品型号
(NL) |
流量
（米3/时） |
扬程
(米) |
转速
（转/分） |
轴功率
（千瓦） |
效率
（%） |
配套功率
（千瓦） |
|
100NL-15
|
150
|
15
|
1450
|
11.1
|
72
|
15
|
|
150NL-15
|
320
|
15
|
1450
|
18.2
|
72
|
22
|
|
150NL-18
|
250
|
18
|
1450
|
18.1
|
72
|
22
|
|
200NL-18
|
360
|
18
|
1450
|
21.8
|
72
|
30
|
|
200NL-15
|
420
|
15
|
1450
|
23.8
|
72
|
37
|
使用注意事项：
1.本泵为立式泵，可在一定角度范围内倾斜使用。泵可固定在浮筒、浮动平台或固定基架上。
2.电机须加装防护罩，电缆接口须做防水处理。
3.电机座、中段等处的油嘴处应每班一次加油。泵体每运行300小时保养一次。电机每三个月保养一次。
4.泵主机在不使用时应做好清洗保养，加油防锈储藏在干燥的地方。运输和储存应直立。
立式泥沙泵的拆装：
1.拆卸时先拆下电机和联轴器—拆下泵壳体—旋松调整螺母—拆下叶轮—拆下护板、泵盖、轴套、定位套—拆下泵座和电机支架—取出主轴拆下轴承。将拆下的全部金属另部件进行清洗检查。
2. 按照拆卸的逆序安装，安装时应注意用调整螺母调节叶轮与护板的间隙。安装后用手转动主轴应转动灵活无阻滞。安装时轴承室和轴封室应加注润滑脂。
水力挖填机组常见故障及处理：
| 故障 | 故障原因 | 排除方法 |
| 开机时电机有嗡声 | 电机缺相 | 停机检查开关触点及电源线 |
| 泵吸入杂物堵转 | 停机检查，排除堵塞物 | |
| 机械摩擦卡死 | 停机后手动盘车，拆检 | |
| 电机超负荷 | 泵在低扬程点工作 | 调整泵工作状态 |
| 泵腔内有刮擦 | 调整叶轮与前后盖间隙 | |
| 轴承部位过热 | 润滑油失效 | 清洗后换油 |
| 轴承损坏 | 更换轴承 | |
| 沙泵运转进口砂浆起泡，泵不吸砂浆 | 输沙管堵塞 | 清管道 |
| 叶轮流道堵塞 | 清理泵腔 | |
| 叶轮严重损坏 | 更换叶轮 | |
| 沙泵出水不足 | 电机反转 | 调整接线变换转向 |
| 叶轮堵塞或破损 | 清除杂物，修正或更换叶轮 | |
| 扬程过高输距过长 | 串街增压泵 | |
| 吸入口堵塞 | 排除堵塞物 | |
| 沙坑不够深，进水不足 | 打好泵机坑，保证进水量 | |
| 前盖磨损，间隙过大 | 调整前盖与叶片间隙或更换 | |
| 高压泵故障 | 参照沙泵故障情况分析排除 |

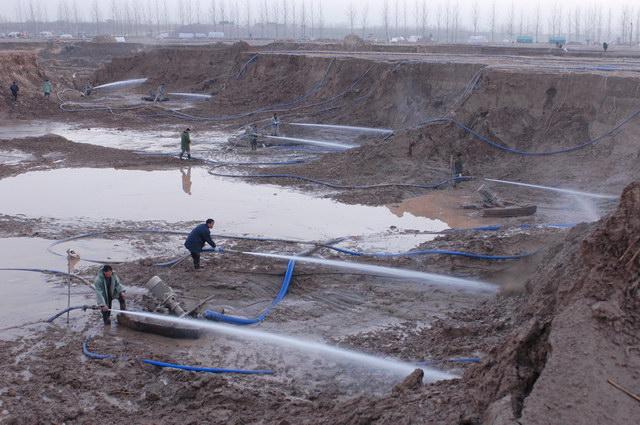

现场工作图：
