FYS液下深度500MM-2500MM耐腐耐磨防爆液下泵产品结构分析图
时间：2014-6-3 来源：浙江扬子江泵业有限公司
一、产品概述：
FYS系列耐腐耐磨液下泵过流部件均采用超高分子量聚乙烯工程塑料制成，既具有优异的耐腐性，又具有非常好的耐磨性和优良的抗冲击性。在输送磷酸、混酸、氢氟酸、氟硅酸、电解液、石灰水、污水等含颗粒的腐蚀性液体方面显示了优良的性能。
二、设计特点：
FYF系列耐腐耐磨液下泵为单级单吸立式泵。主要零部件有电机、电机支架、轴承架、底板、中间接管、泵轴、叶轮、泵体、出液管等。轴承为滚动轴承，采用油脂润滑，用户只要根据根据工艺选择相应插入深度的泵，直接插入液体槽灌内，接上电源按照指定方向(切勿反转)运转即可。
FYF系列耐腐耐磨液下泵过流部件采用性能优异的超高分子量聚乙烯（UHMW-PE）整体模压而成，该材质被称为国际上新颖的泵用耐腐耐磨工程塑料，特出的优点是：在所有工程塑料中，它具有优异的耐磨性、耐冲击性、抗蠕变性，同时还具有极好的耐腐蚀性能，适用于输送-20℃-90℃范围内的酸性碱性料浆和酸性碱性清液.
三、用途：
FYF液下泵适用于输送输送磷酸、混酸、氢氟酸、氟硅酸、电解液、石灰水、污水等含颗粒的腐蚀性液体及含有大量颗粒的腐蚀性料浆（料浆的重量浓度＜20％，固体颗粒直径＜0.5mm。液下泵的适用温度为90℃以下，在介质和工况相同的条件下可替代价格昂贵的特种不锈钢和氟塑料液下泵。

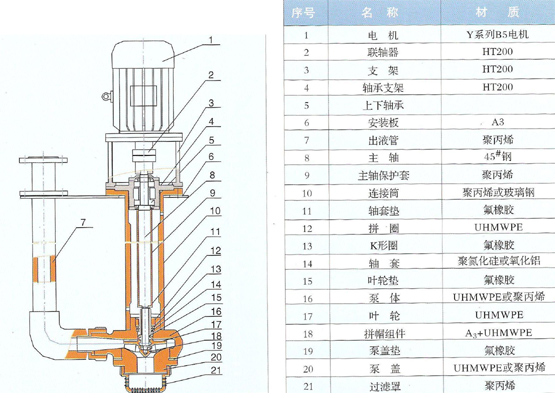

四、产品结构：
五、产品规格：
| 规格型号 | 进出口 | 流量 | 流量范围 | 扬程 | 扬程范围 | 电机功率 | 液下深度mm | |
| 比重<1.2 | 比重>1.2 | |||||||
| 25FYS-12 | 25×20 | 5 | 2～7 | 12 | 15～5 | 1.1 | 1.5 |
500 1000 1500 2000 2500 |
| 32FYS-15 | 32×25 | 10 | 5～15 | 15 | 20～5 | 1.5 | 2.2 | |
| 50FYS-30 | 50×40 | 20 | 10～30 | 30 | 32～15 | 3 | 4 | |
| 65FYS-50 | 65×65 | 30 | 20～70 | 50 | 60～28 | 15 | 18.5 | |
| 80FYS-35 | 80×65 | 40 | 25～70 | 35 | 36～16 | 11 | 15 | |
| 100FYS-38 | 100×80 | 60 | 30～100 | 38 | 41～20 | 18.5 | 22 | |
| 100FYS-40 | 100×80 | 100 | 50～130 | 40 | 42～24 | 30 | 30 | |
| 150FYS-40 | 150×125 | 150 | 100～250 | 40 | 42～23 | 45 | 55 | |
| 150FYS-26 | 150×125 | 220 | 150～300 | 26 | 35～10 | 30 | 37 | |
