FYB型不锈钢防爆液下泵结构安装尺寸图

时间：2014/6/16 来源：浙江扬子江泵业有限公司

FYB液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿公司同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

FYB系列液下泵特点
泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。采用了独特的记心式双平衡叶轮，供输送了不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

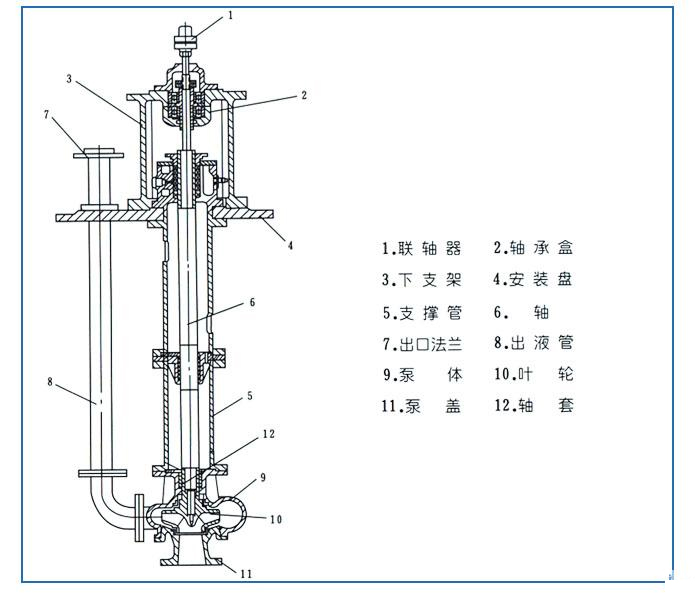

FYB系列液下泵结构图

FYB系列液下泵性能参数表

型号	出口直径 mm	流量		扬程 m	转速 r/min	功率（KW）
型号	出口直径 mm	m³/h	L/S	扬程 m	转速 r/min	轴功率	电机功率
25FY-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	15	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
50FY-16	40	14.4	4	16	2900	1.18	3
50FY-16A	40	13.1	3.64	13	2900	1.18	3
50FY-25	40	14.4	4	25	2900	1.96	4
50FY-25A	40	13.1	3.64	20	2900	1.96	3
50FY-40	40	14.1	4	40	2900	3.73	7.5
50FY-40A	40	13.1	3.64	33	2900	3.73	5.5
65FY-16	50	28.8	8	16	2900	2.16	4
65FY-16A	50	26.2	7.28	13	2900	2.16	3
65FY-25	50	28.8	8	25	2900	3.56	5.5
65FY-25A	50	26.2	7.28	21	2900	3.56	5.5
65FY-40	50	28.8	8	40	2900	6.04	11
65FY-40A	50	26.2	7.28	33	2900	6.04	11
80FY-15	65	54	15	15	2900	3.34	7.5
80FY-15A	65	49.1	13.65	12	2900	3.34	7.5
80FY-24	65	54	15	24	2900	5.43	11
80FY-24A	65	49.1	13.65	20	2900	5.43	11
80FY-38	65	54	15	38	2900	9.64	18.5
80FY-38A	65	49.1	13.65	31	2900	9.64	15
100FY-23	80	100.8	28	23	2900	9.25	18.5
100FY-23A	80	91.8	25.5	18	2900	9.25	15
100FY-37	80	100.8	28	37	2900	14.73	22
100FY-37A	80	91.8	25.5	31	2900	14.73	22

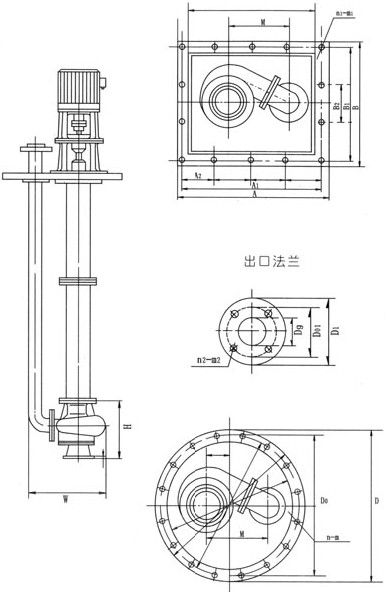

FY系列液下泵安装尺寸：

型号	W	M	H	D	D0	n-m	A	B	A1	B1	A2	B2	n1-m1	Dg	D1	D01	n2-m2
25-16	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
25-25	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
25-41	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	25	115	85	4-ф14
40-16	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
40-26	420	195	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
40-40	420	225	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	32	140	100	4-ф18
50-16	420	205	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
50-25	420	205	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
50-40	420	225	205	560	510	8-ф18	600	400	510	350	170	160	10-ф18	40	150	110	4-ф18
65-16	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
65-25	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
65-40	550	310	250	700	650	12-ф18	750	450	660	360	220	180	10-ф18	50	165	125	4-ф18
80-15	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
80-25	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
80-38	550	310	270	700	650	12-ф18	750	450	660	360	220	180	10-ф18	65	185	145	4-ф18
100-23	550	310	275	700	650	12-ф18	750	450	660	360	220	180	10-ф18	80	200	160	8-ф18
100-37	550	310	275	700	650	12-ф18	750	450	660	360	220	180	10-ф18	80	200	160	8-ф18
