I-1B浓浆泵产品概述
     I-1B浓浆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作，轴材料2cr13衬筒采用无毒无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡.秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制药、化工等工业部门。
I-1B浓浆泵工作原理
     浓浆螺杆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另-方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转-周，密封腔中的液体向前推进-个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。
    注:螺杆泵所使用不同的介质应采用不同的橡胶

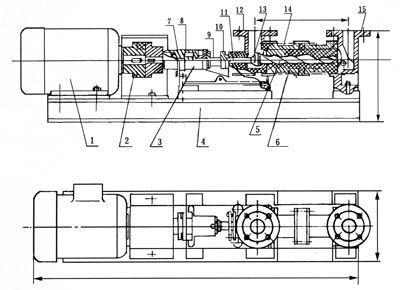

编号	名称
1	电机
2	连轴器
3	泵体
4	泵电机座
5	螺杆轴
6	橡胶套
7	销帽
8	轴承
9	空心轴
10	垫料压子
1l	绕轴
12	三通
13	销帽
14	长筒
15	进口

I-1B系列单螺杆浓浆泵由电动机、联轴器、泵和底座四个部分组成(见附图)。
配用的动力采用Y系列三相异步电动机(六极)。
联轴器采用水泵用爪型弹性联轴器。
化工泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套、轴封装置和出料口等组成，螺杆的断面为圆形、衬套断面为椭圆形，其内表面为双螺旋面。

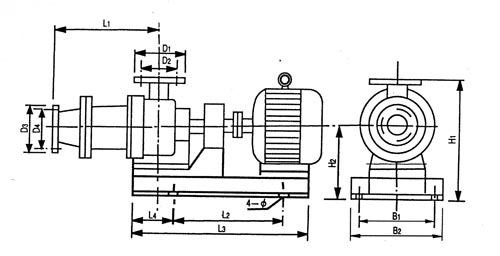

I-1B浓浆泵安装尺寸图

I-1B浓浆泵安装尺寸表

I-1B浓浆泵安装注意事项
根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置，-般巾青况下不宜改变进口方向。
基础面应使用水平仪校平，待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度。两轴线偏移不超过±0.2毫米。倘若其轴线不重合，就会产生振动使轴承发热，甚至损坏泵。
泵的吸人和排出管道应有自己和支架，-般不允许泵体承受管路的重量，在泵处于倒罐工作时可以不装底阀，但应在吸人管路上装控制阀和过滤装置，以防杂物吸人泵内。泵安装在高于液面位置时，应在吸人管端装底阀，底阀喉口面积应大于吸人管截面积的百分之五十。
泵安装前一定要彻底清除管足各内的杂物，如：焊渣、金属屑等，以免泵起动时被吸人造成事故。
I-1B浓浆泵应用实例
本系列浓浆泵接触物的零件均选用优质不锈钢，螺杆衬套用中硬度橡胶制作，因而本泵适用于食品加工行业和制药、化工等行业使用。例如
    1.制糖厂的糖蜜、糖汁、庶渣二甜菜渣的输送；
    2.罐头厂的、食品厂的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各种维生素液、麦芽糖、蕃茄酱、果酱、蛋黄酱、冰淇淋等的装料和输送；
    3.酿造酒厂的酒类饮料、香料、发酵液的投料配料，压滤机装料粮食废渣的输送；
    4.鱼类加工厂的鱼肝油、鱼油、鱼松、鱼渣的输送；
    5.果品加工厂糖汁、果汁的输送、柑桔、水果的捣烂，填料机的加料等；
    6.粮油加工厂的食油、大米及玉米淀粉等的装填料及输送；
    7.肉类加工厂、屠宰物；油脂、肉油撺取、装箱、废液的输送；
    8.制药厂：各种维生素液、药液、乳剂的加料运输，悬浮液、盐水、盐污泥、药渣等输送；
    9.化学工业：酸、碱液的输送，各种悬浮液、油脂、胶液、各种化学染料、油漆、各种粘合剂、软膏、浆料的投料、配料和输送，尤其是--@离心式泵无法输送的各种高粘度物料、或带固体颗粒和物料本泵都能输送；
    10.印刷油墨的配料输送；
    1.造纸厂的纸浆、墨液的输送；
    12.石油化工厂的油类产品，油脂、废液污泥的输送；
    13.乙炔站电石污泥的输送；
    14.建筑行业输送灰浆、石灰乳、砂浆、水泥浆等；
    15.可用着并泵抽水、饲料加工过程中的输送及装投类；
    16.广泛用于工业和生活的污水、污泥处理，污水中通常含有许多悬浮物有一定腐蚀性和粘度，往往含有固体颗粒，固而使用浓浆泵输送是合适的；
    17.用于原子能发射站的污染水、污染液和其它物料的输送；
    18.矿井排污水、污泥。
    此外在钢铁工业、造船工业、陶瓷工业、制革工业水厂都能使用。
