化工磁力泵零部件功能介绍

时间：2019-2-20 来源：浙江扬子江泵业有限公司

化工磁力泵是无泄漏，在外磁钢和内磁钢之间设有全密封的隔离套；磁力驱动，电机转轴通过磁钢间磁极的吸力直接带动叶轮同步转动；完成输送的化工耐腐蚀磁力泵，磁力泵由：壳体，叶轮，转子，隔离套，外磁，电机等部分组成，下面介绍磁力泵肚子里的内部件都有哪些，起到什么作用；

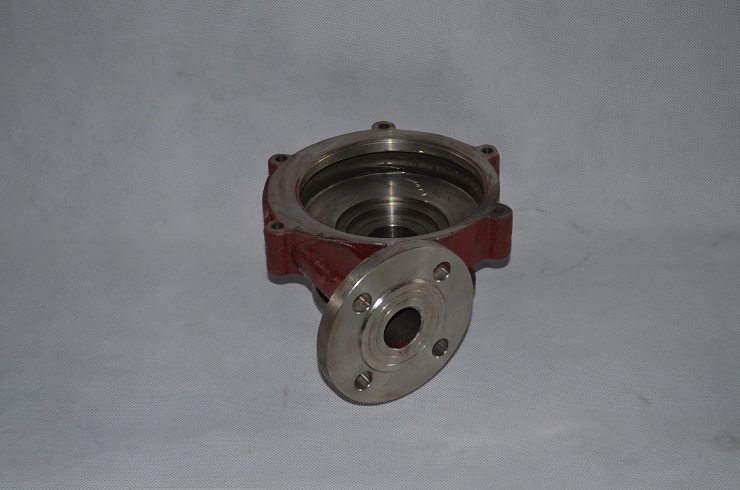

化工磁力泵壳体

1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力；泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

2、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

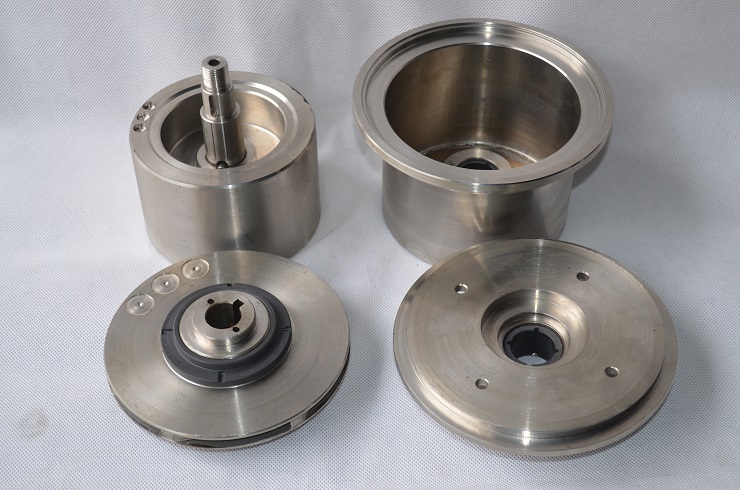

化工磁力泵转子叶轮

3、内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。
4、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

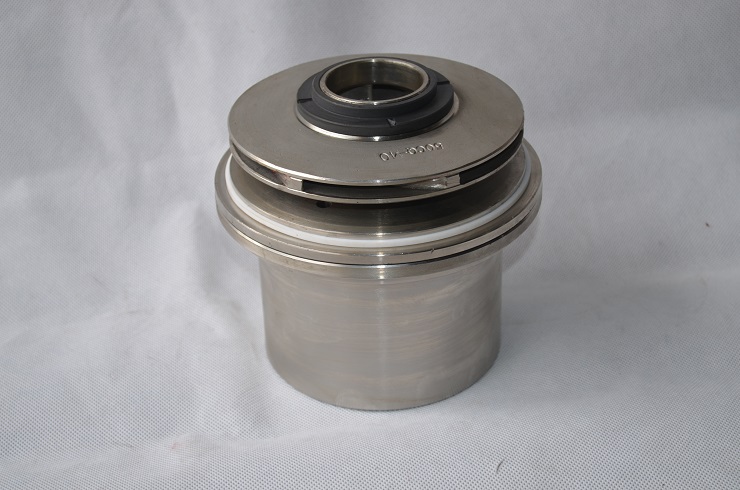

化工磁力泵

5、隔离套：隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。

6、连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。
