氟塑料离心泵叶轮的结构分类，氟塑料磁力泵的设计特点
时间：2019-3-30 来源：浙江扬子江泵业有限公司
氟塑料离心泵设计过程中叶轮是主要的结构零件，电机通过泵轴传送机械能到叶轮上，使叶轮旋转传递机械能。氟塑料离心泵的工作效率与叶轮内壁光滑度有着密不可分的关系。 氟塑料磁力泵是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转氟塑料磁力泵性能达到国际标准、可替代价格昂贵不锈钢，特殊合金材料、进口的化工泵。

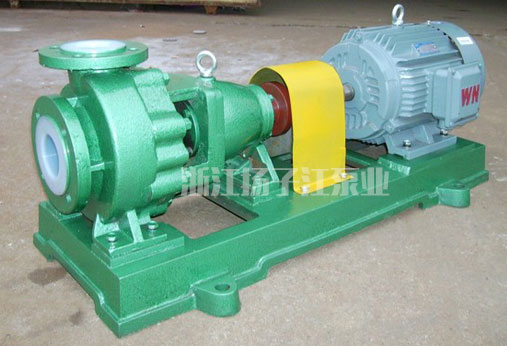

氟塑料离心泵
氟塑料离心泵叶轮的结构分类

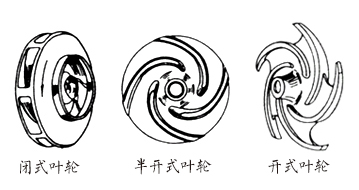

叶轮由叶轮嵌件、叶片、口环等部件组成，在结构上可分为封闭式、半开式和开式三种结构。
封闭式叶轮是公司应用最广泛的一种叶轮，它由前后盖板和4-6片叶片组成。主要采用嵌件通过高温模压成型的方式，制作难度高，表面光洁度较好，适合输送强酸强碱，有机溶剂等。
半开式叶轮一般有2种结构，前半开式和后半开式,由叶片和一片前、后盖板组成，这种形式的叶轮适合输送含固量较高的料浆。但是由于叶轮侧面的间隙大，会有一部分介质由出口回流到进口处，所以相比封闭式叶轮来说效率有所下降。
开式叶轮主要由叶片和加强筋组成。制造简单，清洗方便，适合输送含有颗粒物的酸碱介质，同时也是效率最低的一种叶轮机构。根据用户不同介质，选用不同叶轮结构，增加使用寿命。
氟塑料磁力泵的设计特点
1、密封：取消了轴封，利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝对不会污染使用场地，保持生产现场整洁。
2、材料：泵的过流部分选用“氟塑料合金”制造。除熔融碱金属及氟单质外，可输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
3、泵体：虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道重量及抵受机械性冲击。
4、外磁：全部采用钕铁硼制作而成。钕铁硼磁体有很强的磁晶各向异性和很高的饱和磁化强度。
5、加强套：隔离套采用碳纤维增强的PEEK(聚醚醚酮)注塑而成，耐压达到3Mpa，PEEK具有热固性塑料的耐热性，热变形温度可提高到280～300℃。聚醚醚酮的长期使用温度约为200℃，在此温度下，仍可保持较高的拉伸强度和弯曲模量，它还是一种非常坚固的材料。
6、底座：采用HT200整体铸造成型，上下面均采用龙门铣床削皮，最大极限的做到泵的水平和稳定。

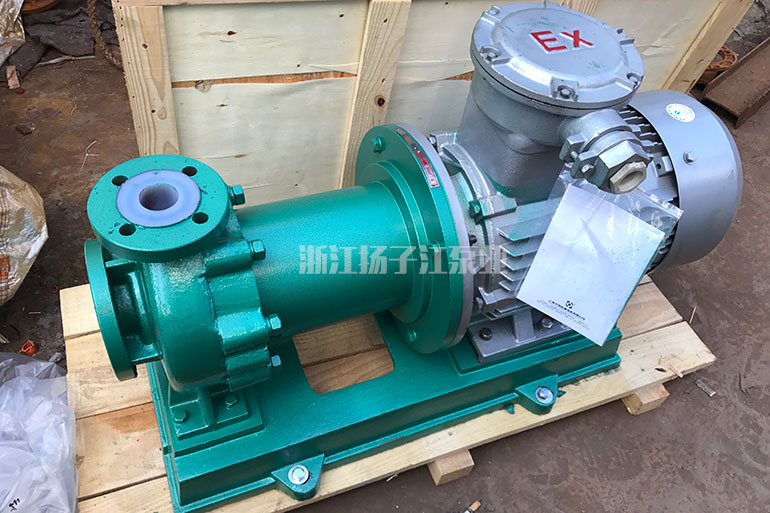

氟塑料磁力泵
以上就是氟塑料离心泵叶轮的结构分类和氟塑料磁力泵的设计特点详细介绍，叶轮由叶轮嵌件、叶片、口环等部件组成，在结构上可分为封闭式、半开式和开式三种结构。如还有不明白的请联系扬子江客服人员。
